Установка BK8000L Bluetooth модуля в магнітолу Pioneer deh-2000mp

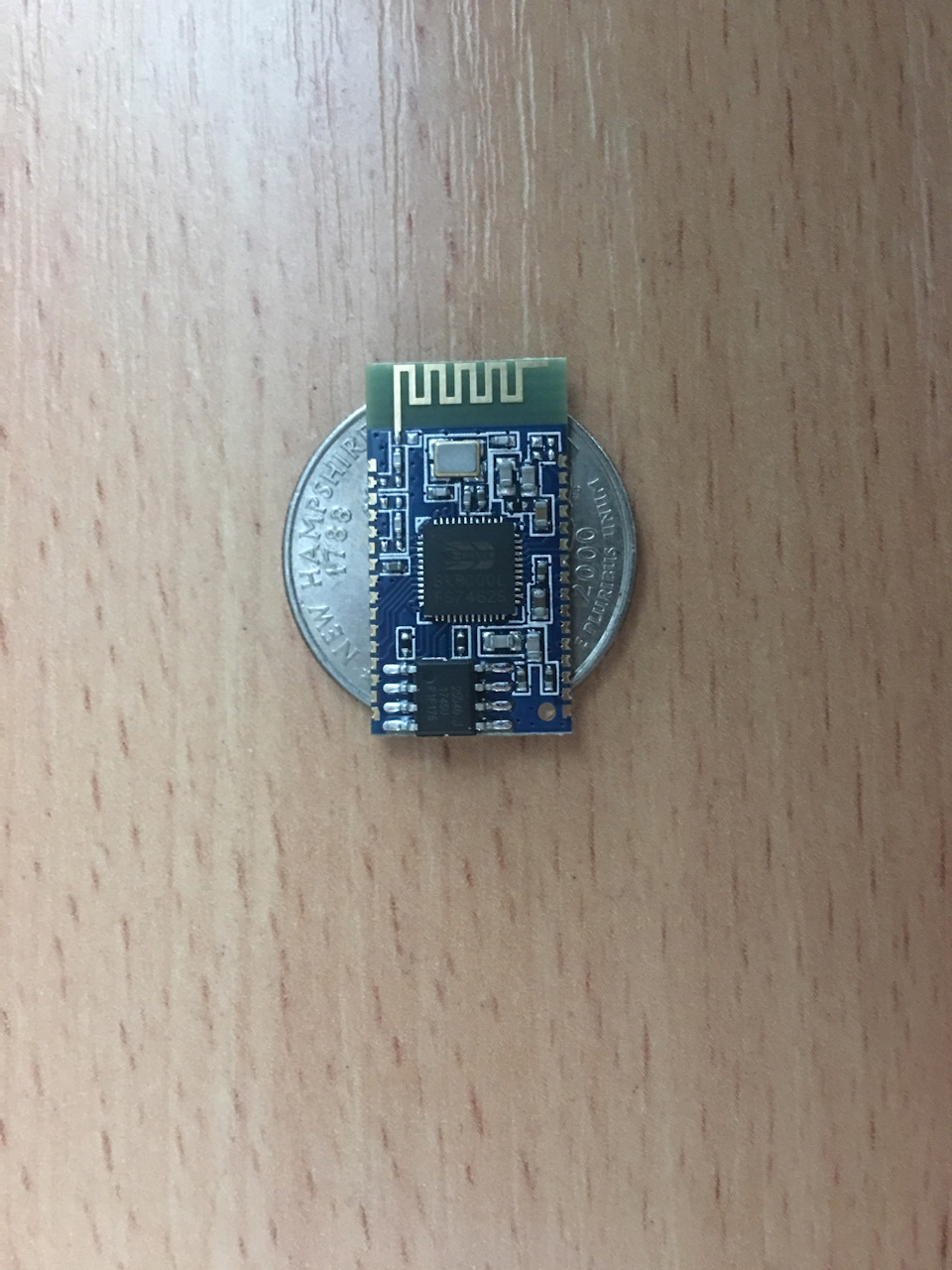

Розмір блютуз модуля
Продовжуючи тему колупань з магнітолою, вирішив впровадити блютуз усаму магнітолу, оскільки набрид провід від зовнішнього блютузмодуля, що постійно висить, підключений в AUX.
Спочатку хотів усе вбудувати в знімну панель, щоб було всекомпактно і не розбирати/впаюватися в основну плату. Далі опишуневдалу спробу і як робити не треба.

бо в мене немає в панелі USB роз'єму, постійної стабільної напругидо 4, 2В немає.
Які були мої спроби:
> -Есть контакт 11, 5В який подає напругу при включеннімагнітоли.
Я думаю «відмінно! »))Думаю, підкину ща до нього харчування, знижунапругу резистором і взагалі вогонь)))))
Що в результаті:напруга є, але вона на цьому контакті нестабільна іпостійно то падає то піднімається, відповідно блютуз то вмикаєтьсято вимикається…

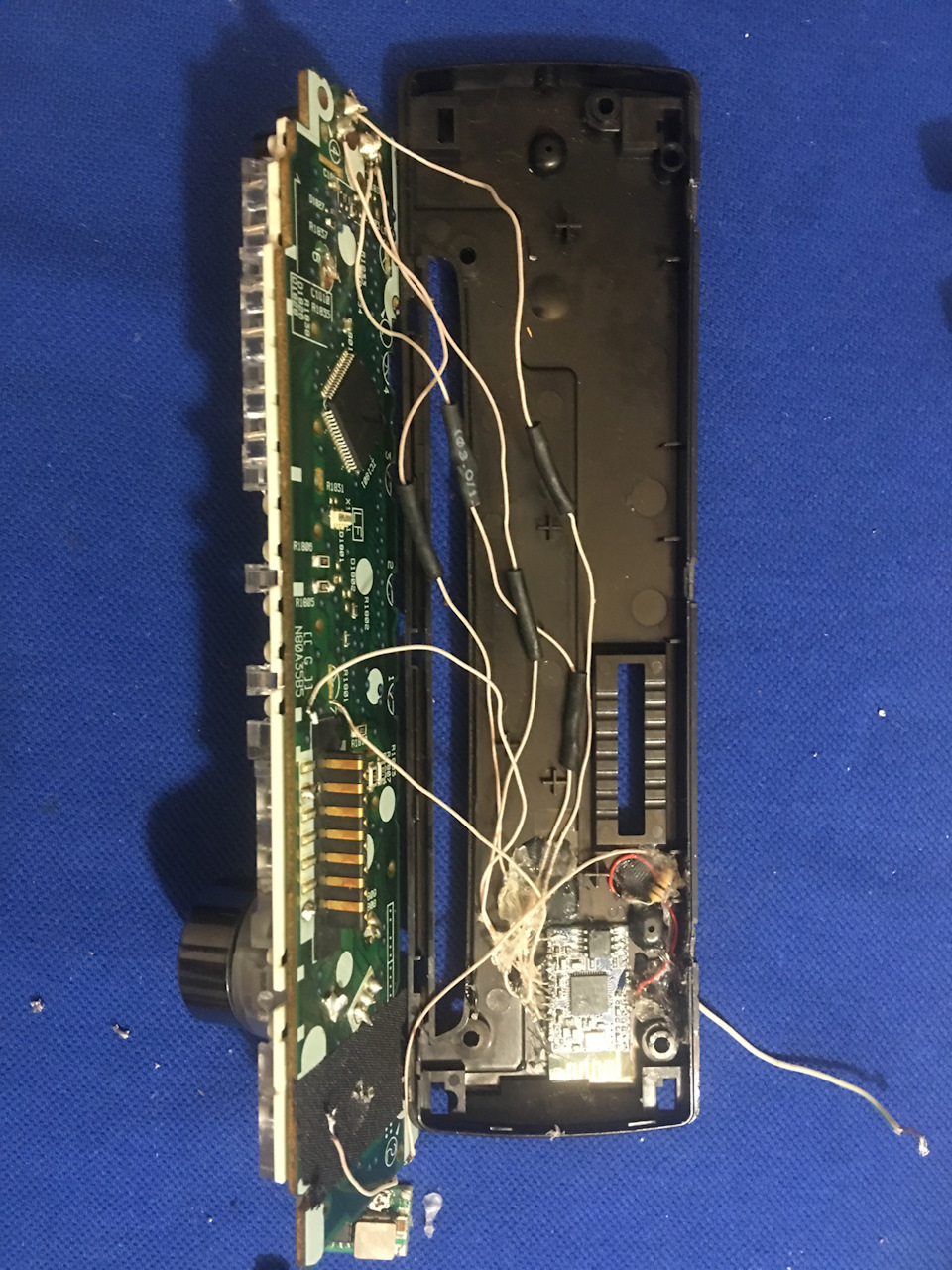

Невдала спроба вбудувати в панель
< Далі в ході експериментів з харчуванням не витримав транзисторQ821 який відповідає за подачу живлення на той самий контакт (управління підсвічуванням) відповідно підсвічування в магнітоліпомерло ... У результаті методом підбору був випаяний зі старихплат dvd програвача smd транзистор і вуаля- все зновусвітиться)))

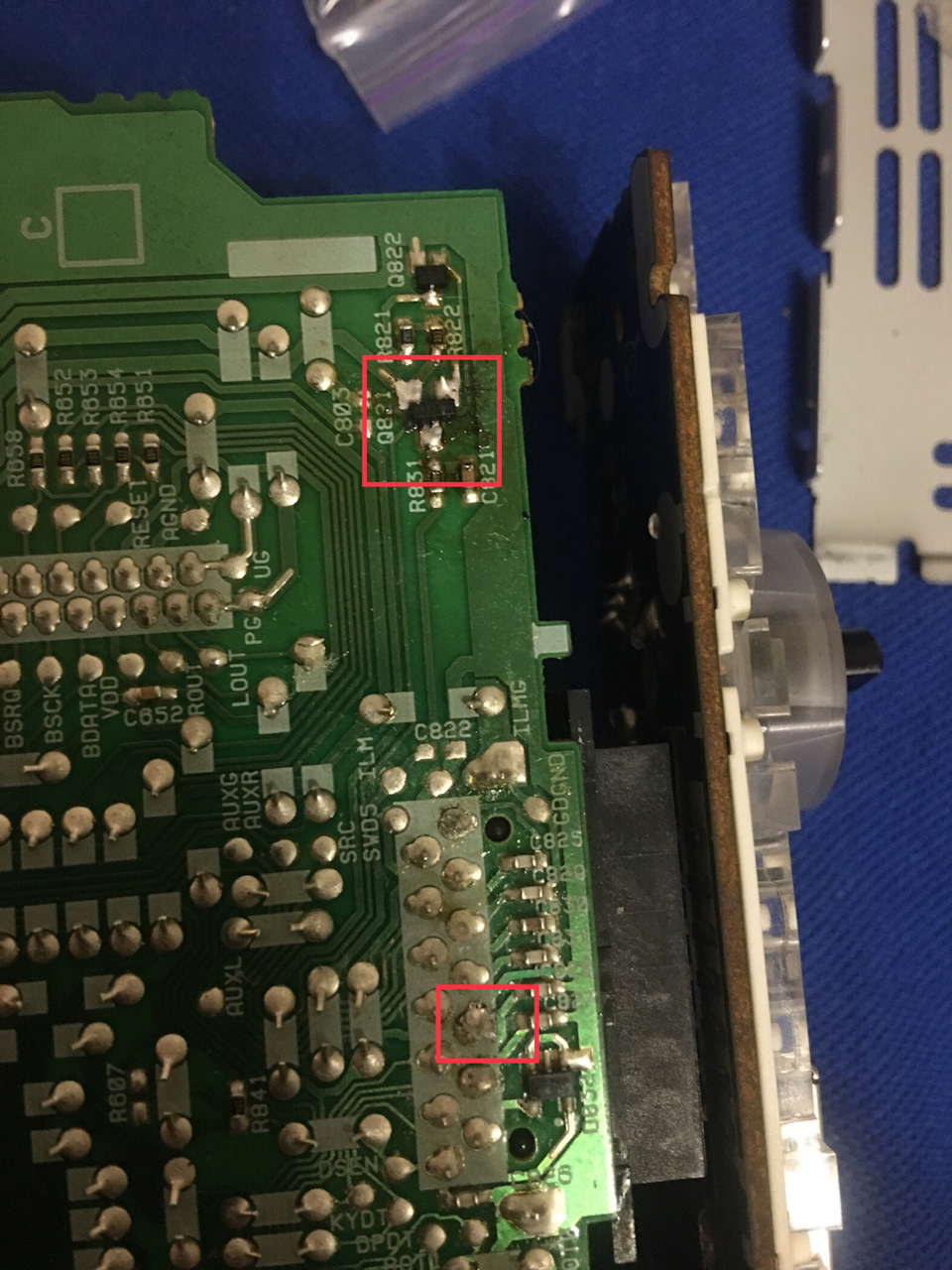

Транзистор Q821, який керує підсвічуванням магнітоли, контакт#9

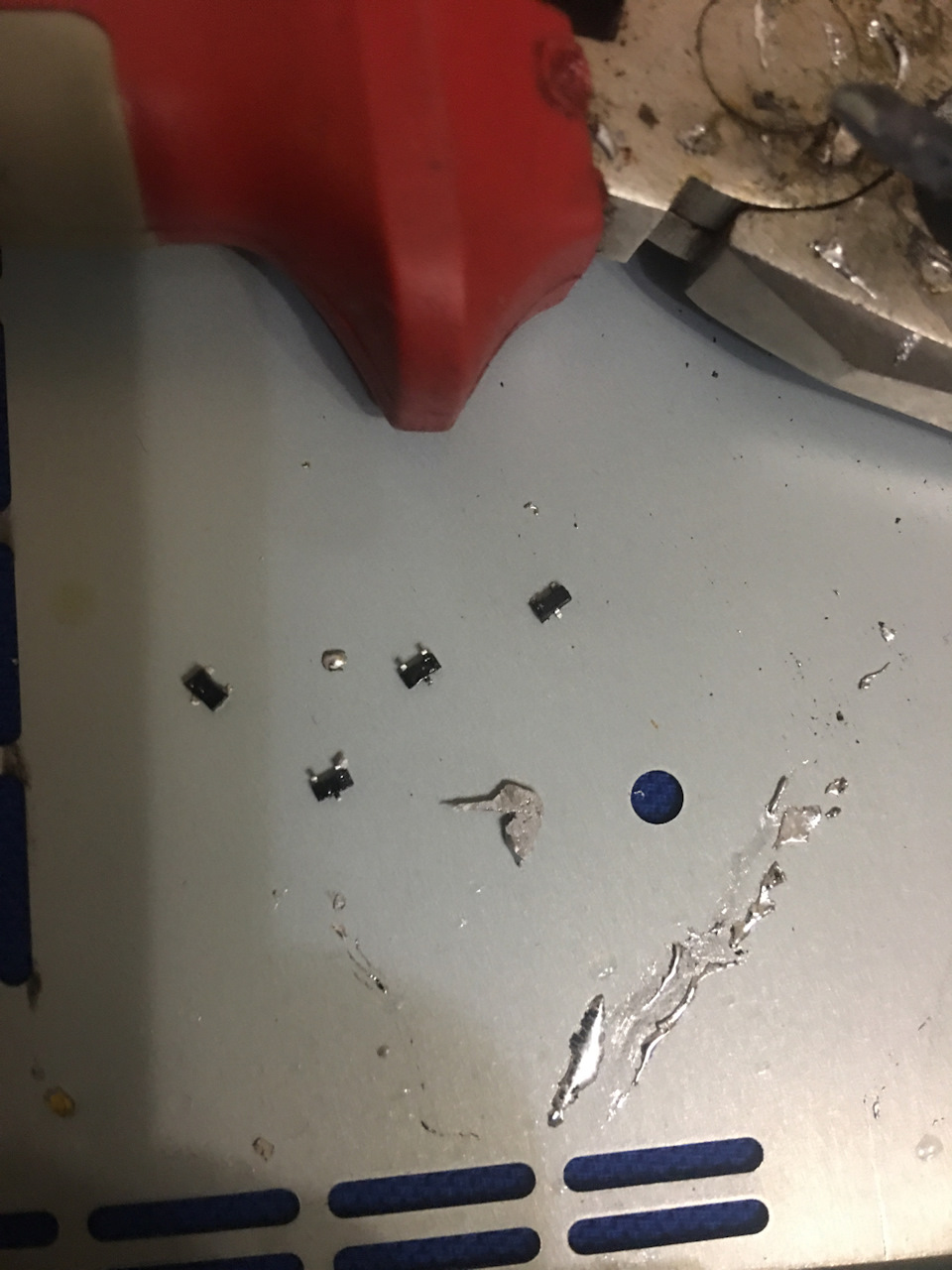

Підбір транзисторів
— На цьому спроба все ж таки залишити модуль в панелі не пішла)Вирішив спробувати записати модуль за допомогою DC-DC стабілізаторанапруга MP2307. Проте зіткнувся з проблемою даного перетворювача -він капець як нагрівається і спокійно протягом 3 хвилин розплавитьпластикову панель ((((

УДАЧИЙ ВАРІАНТ

Змирившись із низкою проблем в ідеї вбудувати модуль панельмагнітоли, вирішив зробити це в головному корпусі.< Що булозроблено:Харчування +\- взяв основні 12В, але щоб воно подавалосятільки коли включається магнітола, тобто. Під керуванням реле. Даліживлення йде на регульований DC-DC стабілізатор напруги LM2596Sякий до речі трохи більше але зате не гріється, на виході якого явиставив 4В.

Далі на вхід живлення самого блютуз модуля я встановив ключ увигляді транзистора (без нього можна і обійтися але я все жпоставив)
/>
Тобто. При включенні магнітоли (взяв той самий контакт із плати11, 5 В), напруга йде на включення транзистора через діод (щоб струмйшов тільки в один бік) і резистор (на кшталт близько 300 Ом), івідбувається з'єднання живлення з DC-DC перетворювача на живленняблоку блютуз. Є ймовірність відірвати майданчики. Далі я захотівзробити перемикання треків з кнопки. У цій платі є незадіянийроз'єм #8, який має контакт з масою.
Акуратно подряпуємо доріжку переходу на масу і тим самим отримуємоповністю ізольований контакт.

Незадіяний контакт
підключення кнопки, білий провід земля, синій на №8 контакт
Кнопка
Кнопка

У самій панелі я вибрав для себе саму марну кнопку, і вставив наїї місце двоконтактну кнопку, підключивши один контакт до маси, аінший на ніжку #8.

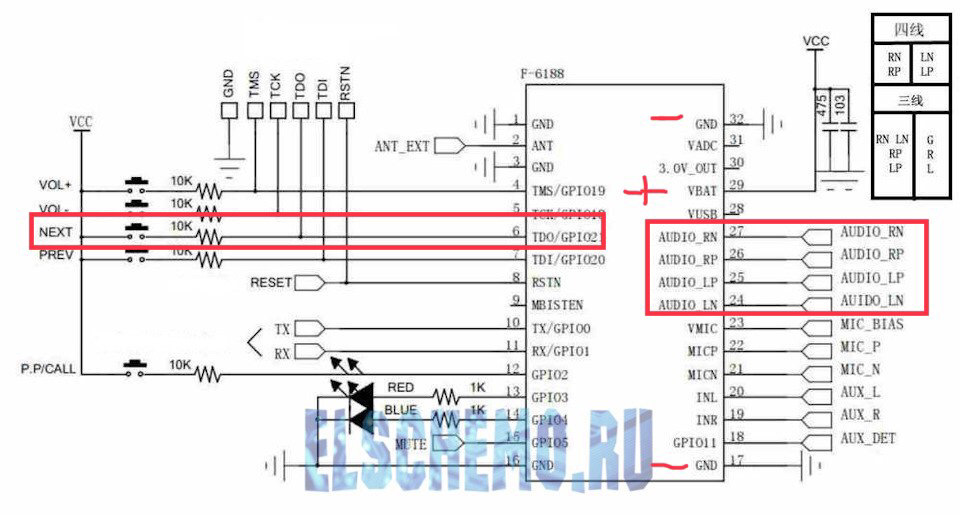

Так як сигнал з 8 контакту приходить мінусовий, а модуль повиненотримати сигнальний +, мені на допомогу прийшло реле.
+ для живлення реле я взяв з живлення блютуз модуля відперетворювача. Сигналу для реле я взяв теж від модуляперетворювача
+ вихідного сигналу я підключив на контакт #6 блютуз модуля черезневеликий резистор
— для живлення реле я взяв якраз від незадіяного контакту #8 наякий якраз і буде надходити — при натисканні на кнопку. Даліпідключаємо AUX роз'єми. На основній платі є позначення аукс AUXR, AUXL, AUXG.
Я спочатку підпаявся до них і в результаті звук в режимі аукс йдетільки лівим каналом, а при включенні CD диска йде повноцінний звукале не з диска, а з аукс))))) тим самим відтворити музику з дискавзагалі неможливо)))

НЕПРАВИЛЬНЕ підключення AUX

ЯК ПРАВИЛЬНО:
<
Потрібно підпаяти Контакти 5, 6, 7
5-правий
6-GND (не плутати із загальною масою)
7- лівий

Вірне підключення AUX
кінцевий вид установки

У результаті все працює — і аукс і дисковод)))))

"
