№3 Ремонт генератора

У минулому записі показував як робив діагностику… Там з'ясувалосякілька проблем по машині:передув, помилка кондиціонера, ігенератор. Так от мене зацікавила одна деталь . Без навантаження(((
Вчора зняв щітки а там біда) ((

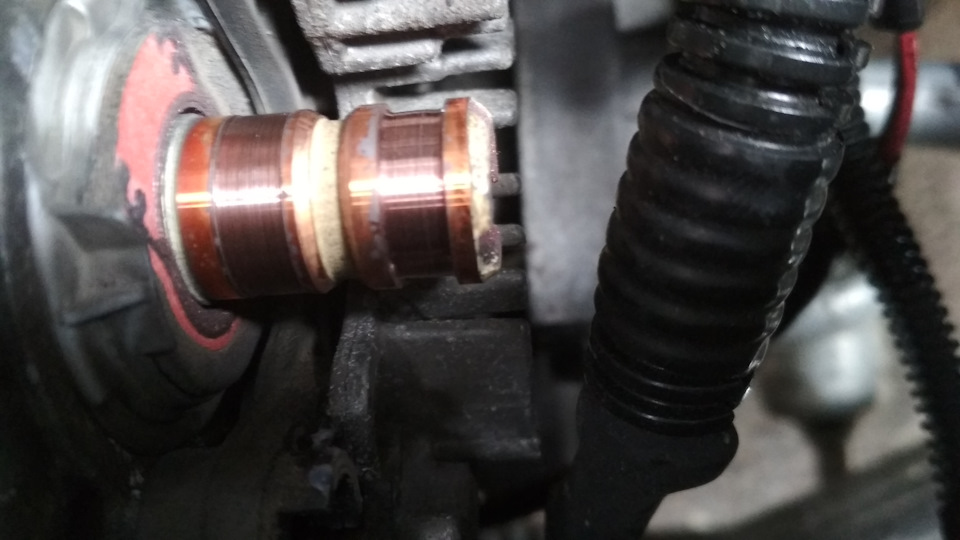

Щітки маленькі, і кільця зносилися (
Тепер найцікавіше)
Думаю… ну зберу нехай так буде, стане тепло тоді подивимося, тамбула мідна крихта, я її прибрав і зібрав, а як виявилося генераторі працював через цю крихту)))
Гена взагалі перестав працювати, тільки при підвищенні оборотів, на кілька секунд тухла лампочка генератора))
Одне може ще попрацювати може, але друге …(((

Тепер зніматимемо і мінятимемо) кільця, фото викладу як тількизроблю.
От винуватець:)

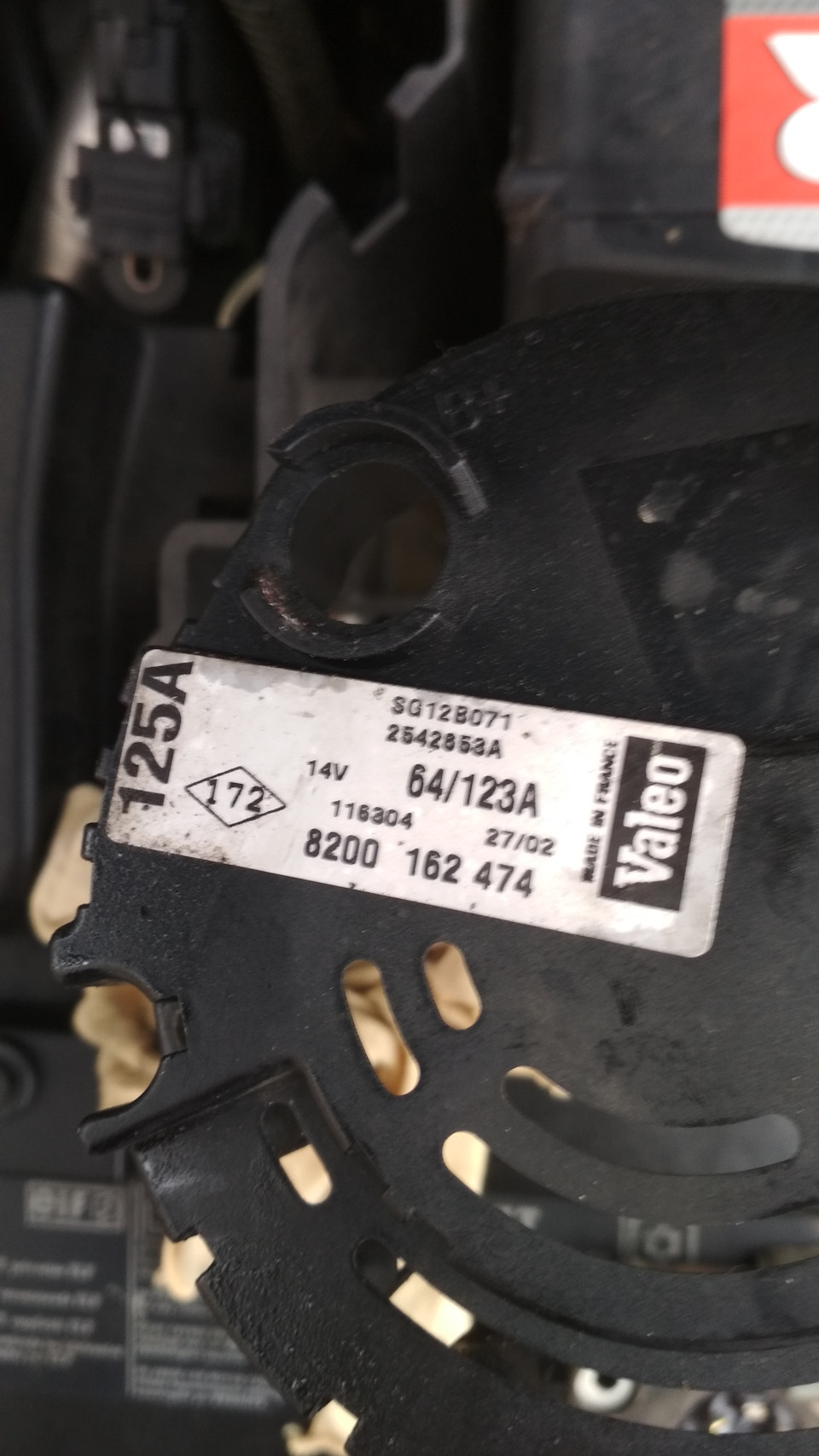

Гена

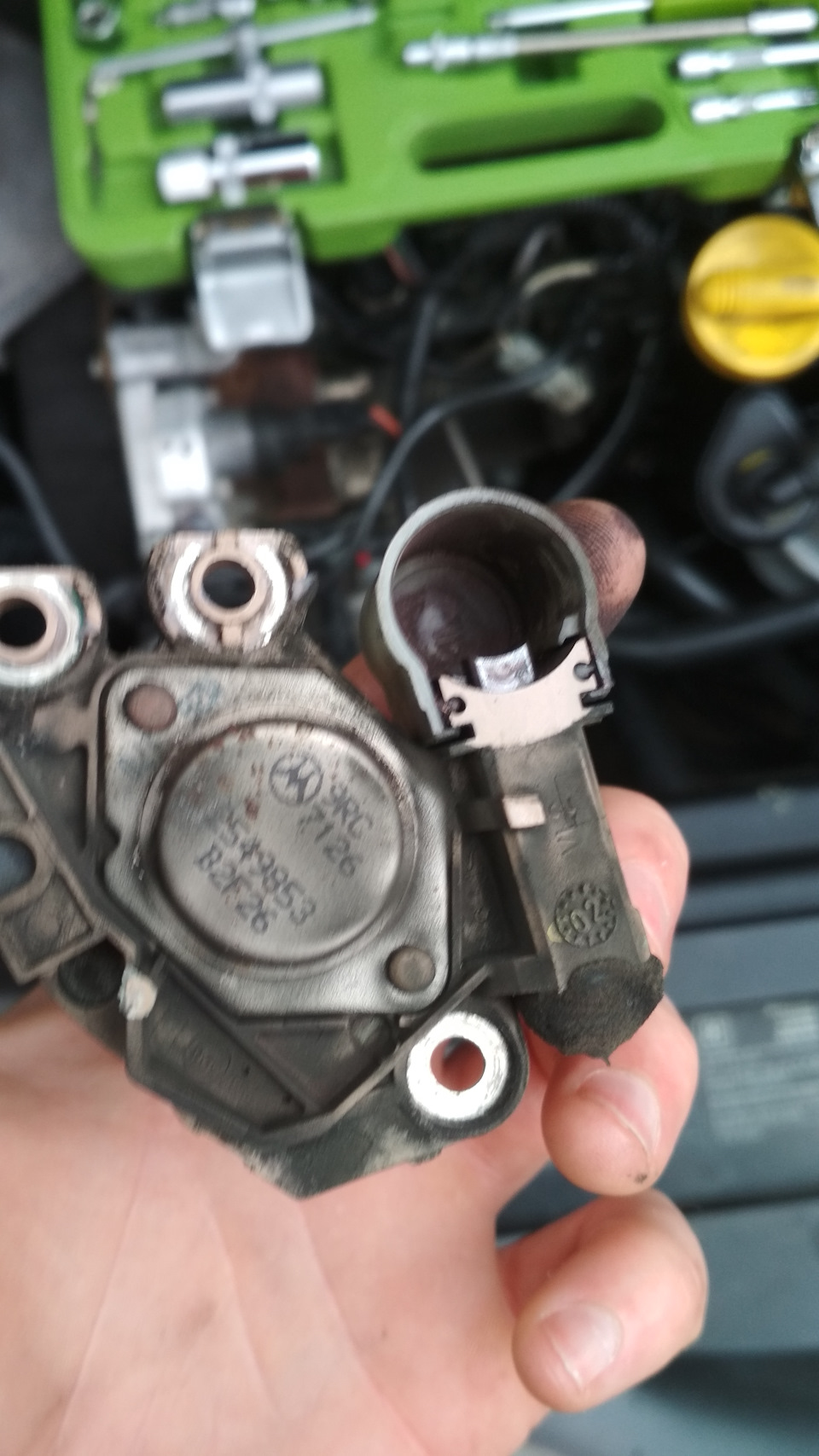

Щітки
Отже в планах перепаювання щіток, заміна кілець.
UPD:
Тож продовжуємо
Купил герметик(399°C), кільця, (Cargo230090) щітки (CargoPX602).+3°С, гаража у мене немає так що одягаюсь тепліше))
Ну як завжди перед початком робіт зняти клему АКБ.

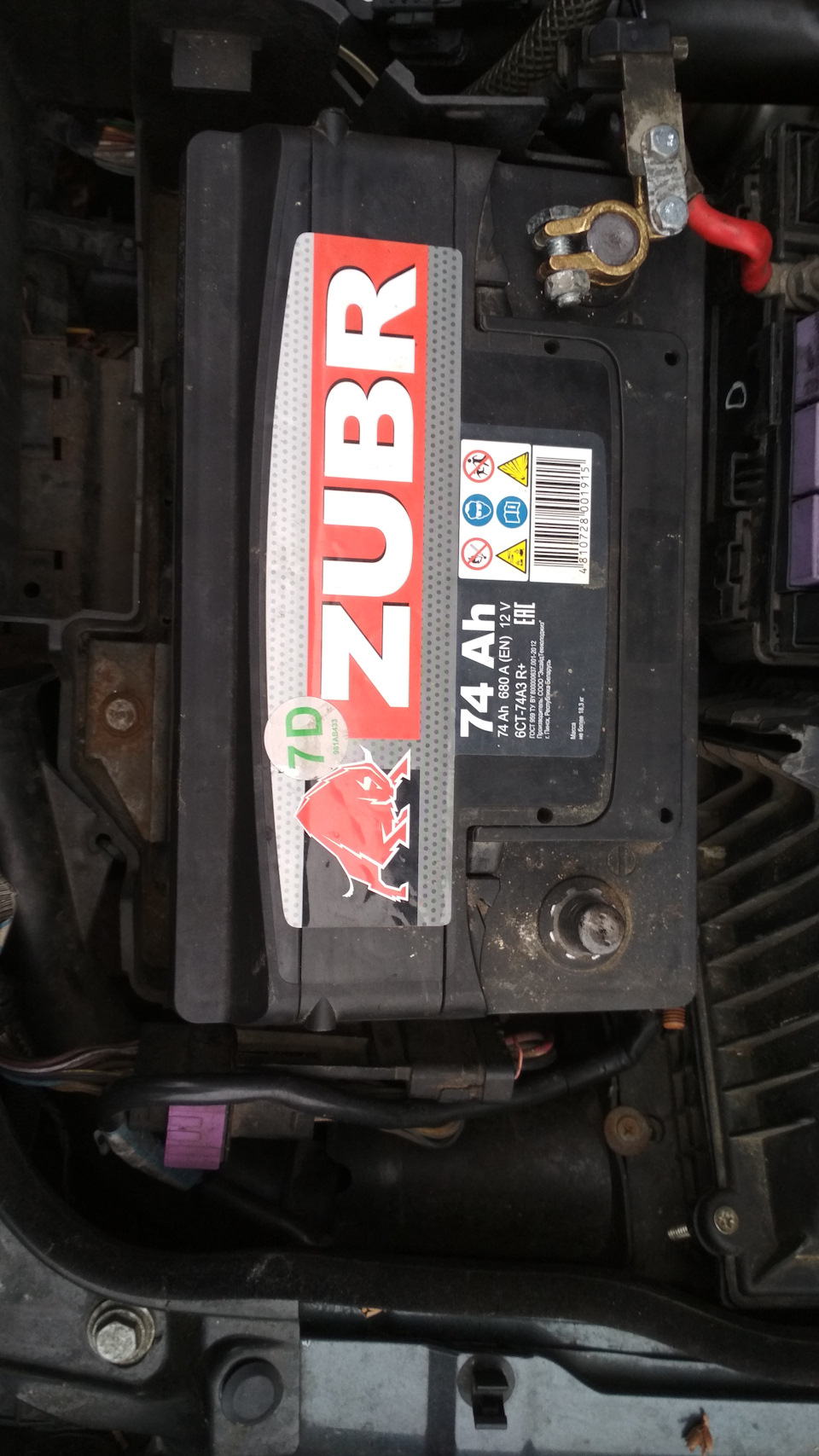

Клему знято

Далі відключаємо проводку від генератора.
Ключ на 13 і одна фішка.
Далі знімаємо все що заважатиме роботі. А саме:
передня накладка, паливний фільтр, можна ще зняти бачок ГУР ікронштейн та кронштейн насоса і фільтра я не знімав.

Ось такі пупсики))

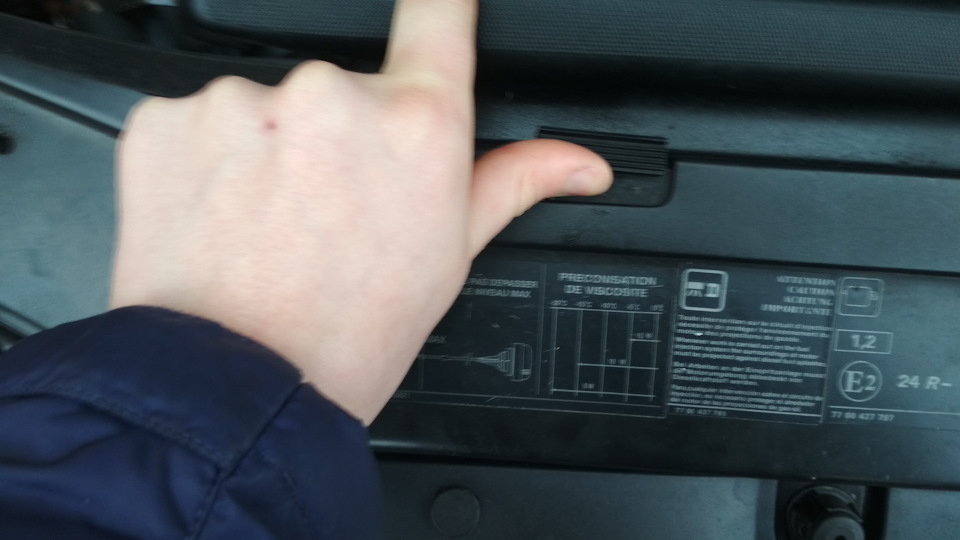

Засувки
Ось цей красень))
Тут заважати не буде
Далі я повернув колесо щоб не заважало дістатися до ролика, можна ітільки через верх, але мені незручно було підставляти ключ доролика, там якраз рама і ролик майже на одному рівні, і я не змігзасунути велику тріскачку, відкручував маленьким комірцем з набору, думав зігну комірця але TOPTUL свої гроші відпрацював))
Починаємо діставати зайві деталі ))
зайві)
Далі треба зняти ремінь
Тут все вийшло трохи смішно)) Коли ремінь натягнутий ролик упирає времінь у стоїть вище корпусу машини ось я туди і накинувтріскачку). Відтягнув ролик дістав ремінь, відпустив ролик ... Атріскачка то не хоче назад))
Ось цей натяжний механізм)))
натяжний лівій від центру на 16 головка для того щоб відтягнути Осьтріскачка і попалася) )
Довелося діставати за допомогою металевого прутка упираючись умотор.
Далі власне чому знімав захист від колеса.
Для того щоб зняти генератор, нижній кронштейн не можна відкрутитидоки знімемо паразитний ролик.
я знизу встановлював маленький вороток а батько крутив. Хочаповторюся можна і зверху особливо якщо є гнутий ключ на 13. Тобтощоб зняти гену цілком вистачає ключа на 13 і 16. Ось цей роликпотрібно відкрутити для доступу до болта кріплення Геннадія)
>

Далі викручуємо два болти кріплення генератора, беремо якусьнаставку і пруток або трубку.
Починаємо або збивати акуратно генератор зі свого місця, абоупираючись де зручно виштовхуємо.
< Якщо трохи мату і генератор можна діставати. Місця там замалотак що потрібно буде покрутити гену поки вдасться його витягнутибіля радіатора і гідропідсилювача.

Винник

Генератор з муфтою яка закрита кришкою.

Чисто не дарма вона там))

Чистимо, починаємо розбирати.
У сусіда позичив паяльник, у мене був китайський, але перед цимзламався так що тепер без паяльника(((
Паяльник потужний ))
< /
Дякую сусіду))
Відкручуємо кришку генератора, два болти на 7 або на 8. Знімаємощітковий вузол. По колу відкручуємо корпус генератора.

готовий до розбирання
Під кришкою
Далі фото та розбирання в наступній частині так як фото більше неможу додати…
>
