Усе нижчеописане відноситься тільки до рестайлінгових «Lancer 9», після 2005 року. Роботи, пов'язані з електрикою, проводіть тільки при відключеній АКБ. Будь-які результати (у тому числі й позитивні) — це лише ваша заслуга, я лише описую окремий випадок і все, що було зроблено з конкретним автомобілем. Якщо чогось не розумієте чи не впевнені — краще звернутися до фахівців.
Для початку хотів би сказати, що це була найскладніша доопрацювання «Скромного ЯКУДЗИ» в технічному плані. Усі роботи виконував мій друг Андрій, і позитивний кінцевий результат — це його заслуга. Одразу обмовлюся, в даному записі буде багато тексту і зовсім не буде красивих фото. Другий момент — описане нижче вимагає втручання в блок ETACS, блок склопідйомників і в проводку. Звертаю увагу на необхідність акуратного паяння на платі! Не допускайте надмірного перегріву, а також крапель припою, які можуть призвести до замикання та виходу з ладу блоку ЕСП або ETACS, які (навіть уживані) коштують чимало.
ETACS (Electronic Total Automobile Control System) — це електронний блок управління, який відповідає за узгодження та правильну роботу всіх електронних систем автомобіля. Як говориться, до хорошого звикаєш швидко. Ось так і я звик до того, що на моєму службовому автомобілі Daewoo Lanos при постановці на охорону активуються доводчики, і вікна закриваються автоматично (також раніше робив Андрій). На особистому «Mitsubishi Lancer» такої зручної функції не було, і мене відвідала авантюрна ідея — при постановці автомобіля на охорону активувати роботу штатних електросклопідйомників (ЕСП) з використанням додаткового блоку управління, т. зв. «доводчика».
Ідея ця була авантюрна, тому що з реалізацією даної опції на «Mitsubishi Lancer» існує проблема! І полягає вона в тому, що з традиційного способу підключення ЕСП доводчики працювати не можуть, оскільки ETACS через 30 секунд після вимкнення запалення припиняє подачу напруги на всю бортову електроніку, включаючи блок керування ЕСП (на водійських дверях). Для реалізації функції доводчика ЕСП (у будь-який час) і без прив'язки до ключа запалювання необхідно імітувати подачу напруги від замку запалення на ETACS для включення 30-секундного таймера роботи. І тому достатньо імпульсу 0,8 – 1,0 сек. Після цього через 0,5 сек потрібно подати керуючі імпульси «мінус 12 В» на контакти підйому стекол у водійському блоці керування. Алгоритм роботи буде наступний: бачачи короткочасний сигнал «мінус 12 В» на контакті підйому, блок ЕСП (а він у нас із процесорним управлінням) автоматично запускає підйом стекол, контролюючи їх зупинку за допомогою процесорів, встановлених в ЕСП кожних дверей.
Бюджетним і найпростішим варіантом є подача імпульсу відразу на всі 4 скла, що в результаті дасть одночасний підйом всіх стекол. Від цього варіанту вирішили відмовитися через його неефективність (велике навантаження на АКБ). Зупинилися на більш складному варіанті реалізації — з використанням послідовного доводчика ЕСП на 4 вікна. При цьому підключення було здійснено не індивідуально на кожне вікно, а попарно (права сторона та ліва сторона автомобіля).

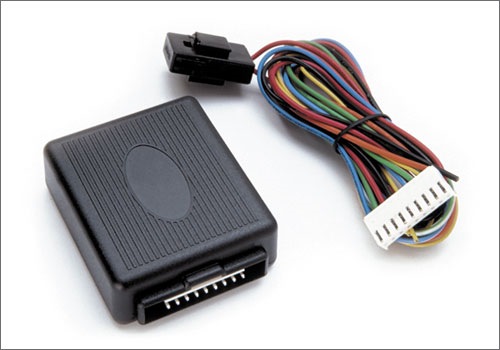

Довідник скла послідовний на 4 вікна (4-х контактний). Суть підключення наступна: на провід першого вікна (мається на увазі провід, що виходить з 4 контактного доводчика) було підключено управління 4-х контактного реле (додатково встановленого), що імітує включення запалювання, для подачі імпульсного живлення на ETACS. Провід другого вікна не підключаємо, отримуючи затримку в 0,5 сек, завдяки алгоритму роботи послідовного доводчика. Провід 3-го вікна підключаємо до контакту підйому правих вікон через діоди, впаяні в блок управління ЕСП дверей водія (чорний провід). Провід 4-го вікна підключаємо аналогічно до контактів підйому лівих вікон (жовтий дріт, що виходить з нашого блоку ЕСП).

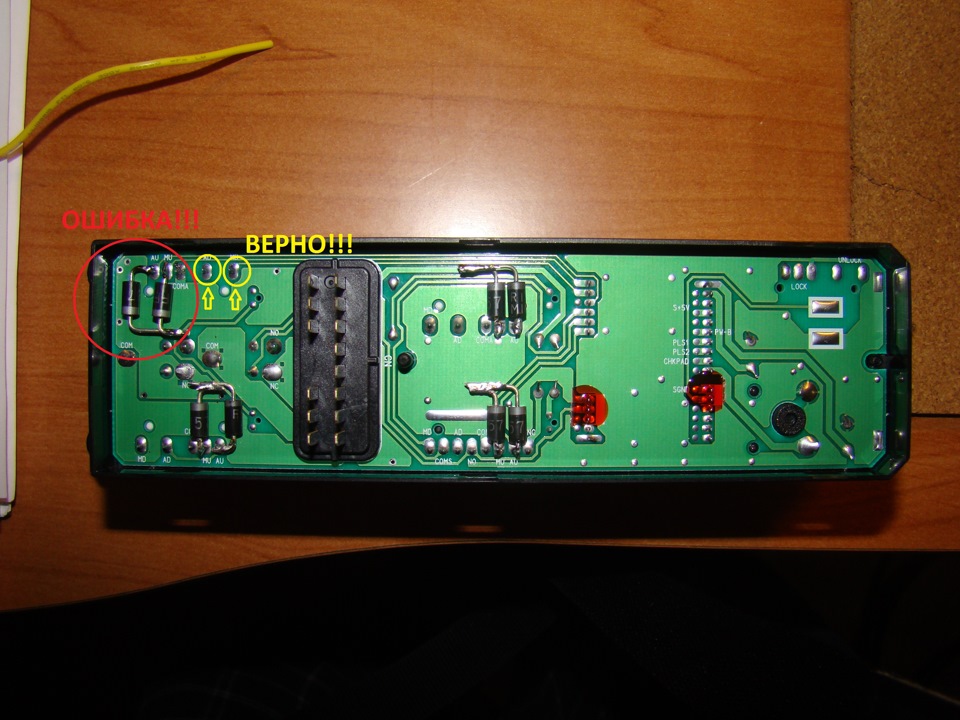

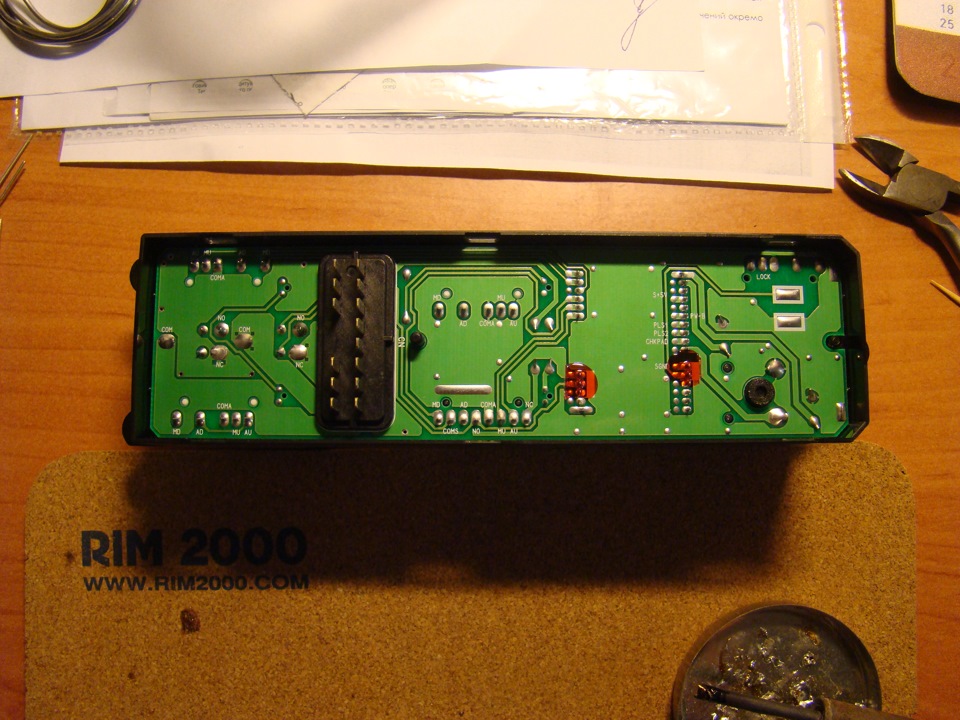

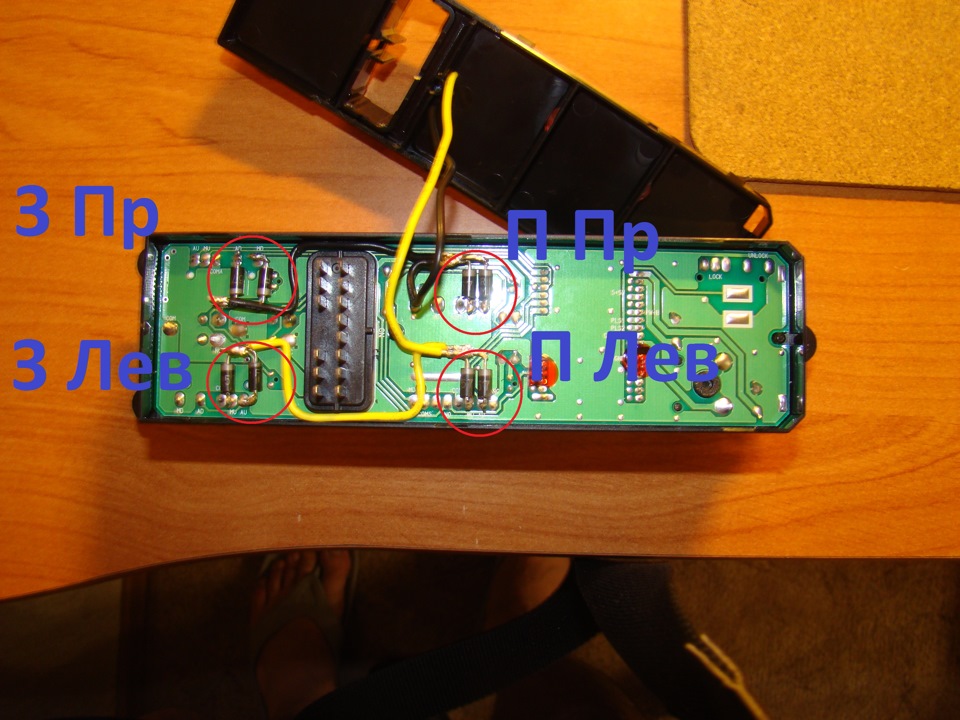

Ось що ми побачимо, коли знімемо нижню кришку блоку ЕСП. Розпайка водійського блоку управління ЕСП: згідно з фото, необхідно припаяти 4 пари діодів до контактів MU і AU плати блоку управління ЕСП (водійських дверей). Варто звернути увагу, що в моєму випадку кнопка заднього правого склопідйомника на платі була перевернута по відношенню до інших. Виходячи з цього, діоди заднього правого склопідйомника припаювали до контактів AD і MD, оскільки саме вони відповідають за підйом. Виявили, що задній правий склопідйомник працює некоректно. Довелося шукати причину і виправляти. Перепаяли діоди на контакти AD і MD (кнопка заднього правого склопідйомника) — тепер все працює правильно!

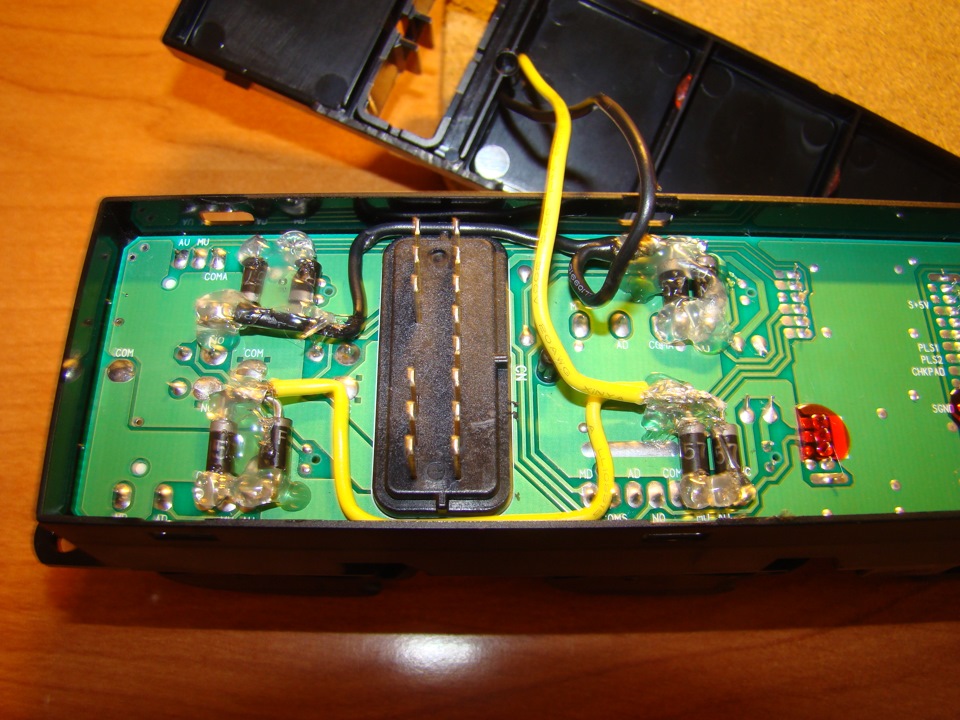

Після розпаювання обидві сторони (ліва і права) з'єднуємо між собою і виводимо 2 дроти назовні блоку управління ЕСП. Для цього робимо отвори в нижній кришці блоку біля роз'єму. Перед складанням обов'язково потрібно заізолювати частини оголених проводів, які можуть стосуватися плати. У нашому випадку ми їх «залили» клеєм з термопістолета, додавши при цьому додаткову фіксацію діодам. Застосування термоклею дозволило зафіксувати діоди на платі та заізолювати частини оголених проводів.
Проводи виводимо назовні блоку управління ЕСП для цього робимо невеликий отвір у нижній кришці, в районі роз'єму. Після встановлення доводчика ЕСП механізм травмобезпеки працює коректно. Якщо при підйомі скла зустрінеться перешкода — підйом буде зупинено, і скло опуститься трохи вниз, щоб можна було забрати перешкоду з віконного отвору.
Уся необхідна інформація про алгоритм та принцип роботи штатного доводчика ЕСП була взята з різних джерел у Мережі.
