Проведення Gazer складається з єдиної лінії з роз'ємом підключення, на відстані 15-20 см від реєстратора, а далі єдина лінія ділитьсяна лінію живлення та інформаційну, яка закінчується AVроз'ємом.
Лінія живлення складається з 3х проводків.Плюс, мінус, ікеруючий.
Так як він уже був у мене ввібраний в систему, дроти я обкусив і наякийсь час закинув за бардачком, щоб потім знову не лізти підконсоль.
Всю лінію довелося нарощувати. Запобіжник вирішив залишити. А дляінформаційної лінії розпорошив тюльпан від телевізора, яких зажиття зібралася не одна штука.

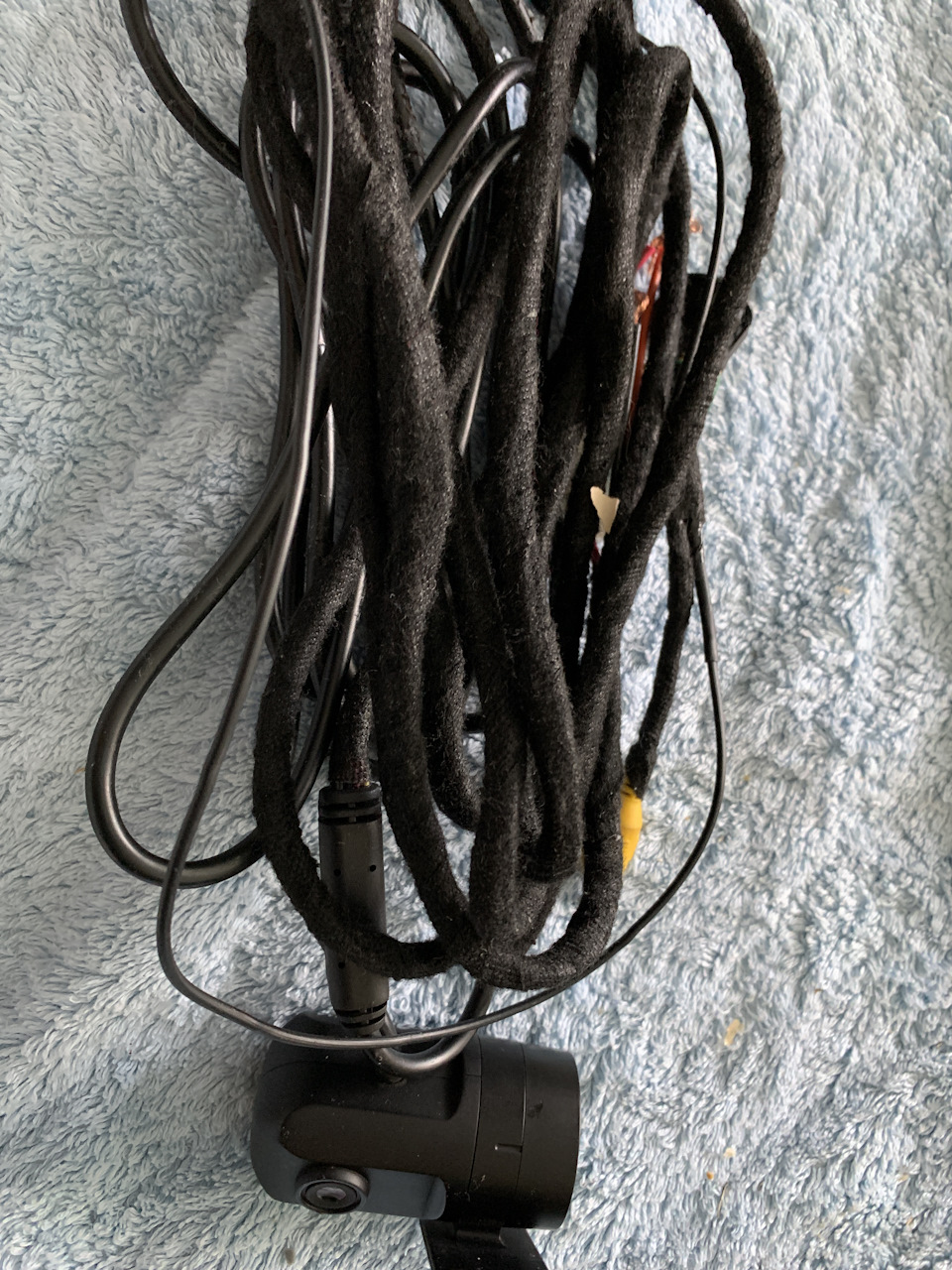

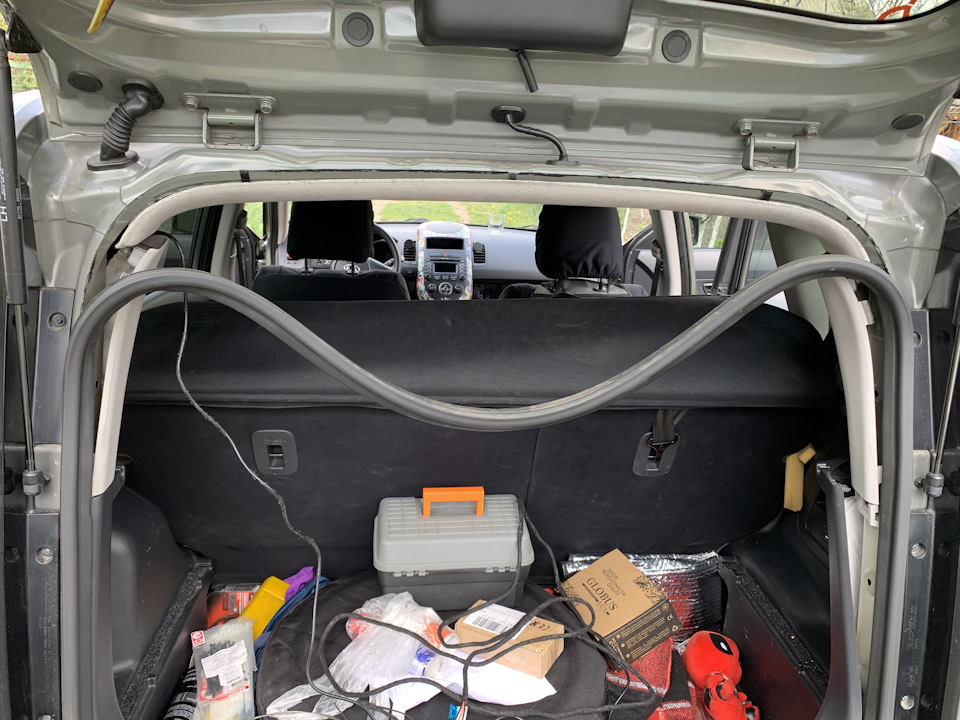

Всі лінії скручені, пропаяні, а потім упаковані в тканинну стрічку, щоб не валялася така борода проводів, і не ерзала. Для цього знявущільнювач, герметик якого, навіть через 8 років залишився м'яким, потягнувся. За гумкою і підганяється несподіваним вітерцем, поспішив осісти на стелі. Терти не можна! , акуратно волокнагерметика, які встигли вчепитися в ворс, зняв ножем підчіплюючи якосілу ниточку.

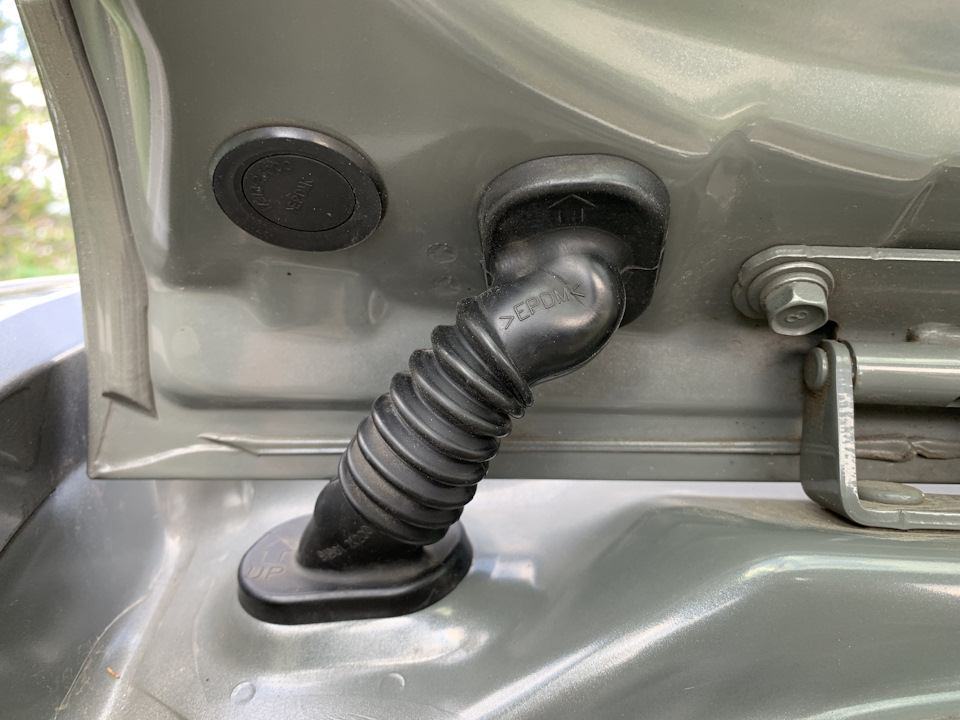

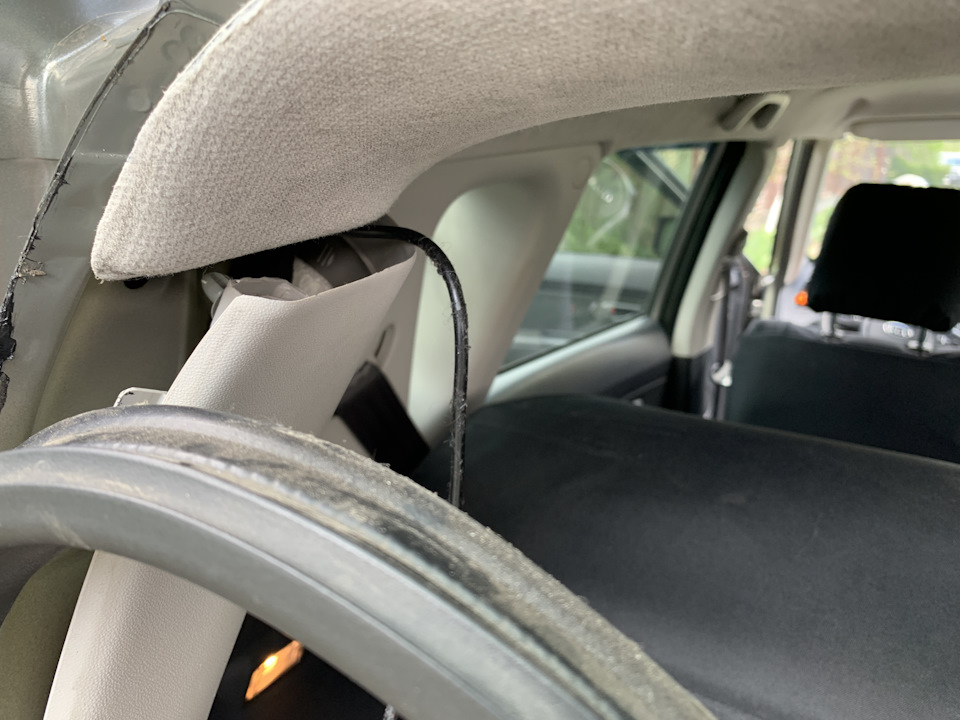

Зняв гумову гофру і відштовхнув бічну накладку салону під ним. Цедозволило протягнути дріт аж до плафона центрального стоп-сигналу.Зізнаюся, мені було небажання знімати задній диван, з автокріслом, тому вирішив верхи.
Збирав із собою інструмент якісно, написав собі на холодильнику "взяти набір головок з тріскачкою" і успішно його забув. Тому знятиповноцінно бічний пластик не міг, але й не потрібно. Прутикметалевий допоміг протягнути кабель від ніші задніх дверей додверей задніх правих, без особливих складнощів. Далі легко.Дах-стійка під бардачок. Єдина труднощі виникала з тим, що роз'ємпід запобіжник, постійно намагався зачепитися. Виглядає як безлад.Далі простіше простого Виглядає все страшно, але було упаковано вдві акуратні лінії, які не заважають доступу до фільтра (там і так, сама скринька заважає) і навіть не ріже погляд. Жаль несфотографував.
Друга особливість реєстратора, в тому, що він не має екрана.Це і його ПЛЮС та МІНУС. З одного боку, це дозволило зробити йогокомпактним та не відволікатися на екран. З іншого, якщо необхідновиконати налаштування, необхідно підкидати екран.
Коли мені подарували камеру заднього ходу із дзеркалом-екраном, цепитання вирішилося.
АЛЕ. Екран активує картинку в момент появи живлення інформаційноїлінії. При включенні заднього ходу це закономірно, але він такожвключав і екран реєстратора щоразу при включенні запалювання.Доводилося вимикати тривалим натисканням кнопки на дзеркалі. Чи несмертельно, але незручно. Ідея врізати перемикач у лініюреєстратора з'явилася давно, але реалізував її тільки зараз. Більшероку тому було придбано вимикач. Його я також використовував підчас подовження інформаційної лінії.
Кнопка розриву інформаційної лінії розмістилася біля лівогонижнього кріплення саморізом ящика рукавички. Якщо треба, увімкнув, не треба, вимкнено.
Інформаційна та лінії живлення були підключені на залишені дротипід бардачком, все упаковано, замотано тканинною стрічкою таприхоплено хомутами до кріплень.

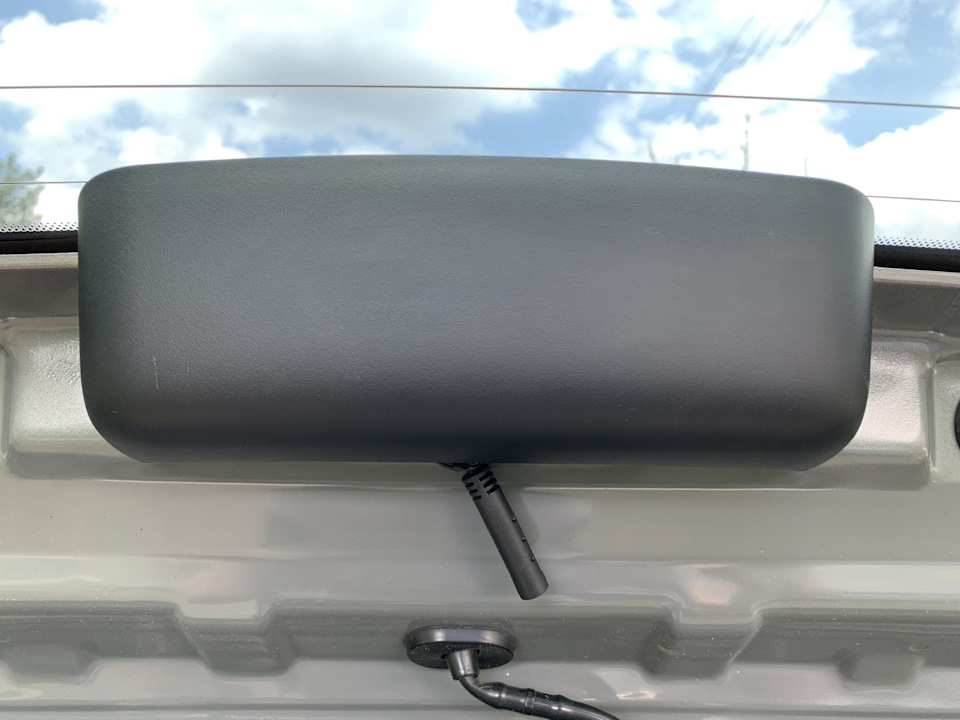

Як зібрати інструмент і порядок наведено. Плями на торпеді, це мійспітнілий лоб, яким я упирався поки все замотував. Єдиний спекотнийдень за останній тижденьОстаннім пунктом стало підключення та приклеювання реєстратора.Розмістився він біля стоп-сигналу задніх дверей. Залишилосядокупити картку пам'яті і радіти зробленій роботі. І дякуюJan-Darm За допомогу і сталевий прутик))
Усім удачі)
<
UPD Я сфотографував, що вийшло з бороди проводів.
"
Кнопка розриву інформаційної лінії розмістилася біля лівогонижнього кріплення саморізом ящика рукавички. Якщо треба, увімкнув, не треба, вимкнено.
Інформаційна та лінії живлення були підключені на залишені дротипід бардачком, все упаковано, замотано тканинною стрічкою таприхоплено хомутами до кріплень.
Як зібрати інструмент і порядок наведено. Плями на торпеді, це мійспітнілий лоб, яким я упирався поки все замотував. Єдиний спекотнийдень за останній тижденьОстаннім пунктом стало підключення та приклеювання реєстратора.Розмістився він біля стоп-сигналу задніх дверей. Залишилосядокупити картку пам'яті і радіти зробленій роботі. І дякуюJan-Darm За допомогу і сталевий прутик))
Усім удачі)
<
UPD Я сфотографував, що вийшло з бороди проводів.
"
Кнопка розриву інформаційної лінії розмістилася біля лівогонижнього кріплення саморізом ящика рукавички. Якщо треба, увімкнув, не треба, вимкнено.
Інформаційна та лінії живлення були підключені на залишені дротипід бардачком, все упаковано, замотано тканинною стрічкою таприхоплено хомутами до кріплень.
Як зібрати інструмент і порядок наведено. Плями на торпеді, це мійспітнілий лоб, яким я упирався поки все замотував. Єдиний спекотнийдень за останній тижденьОстаннім пунктом стало підключення та приклеювання реєстратора.Розмістився він біля стоп-сигналу задніх дверей. Залишилосядокупити картку пам'яті і радіти зробленій роботі. І дякуюJan-Darm За допомогу і сталевий прутик))
Усім удачі)
<
UPD Я сфотографував, що вийшло з бороди проводів.
