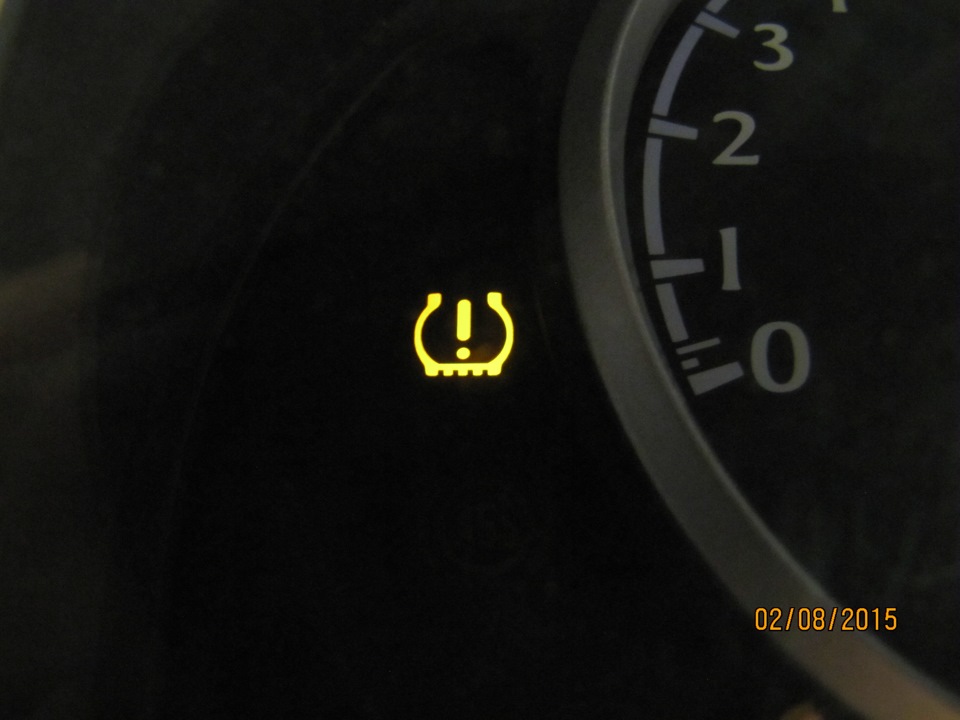

Якщо кому не вистачає індикаторних піктограм у приладці . Є ще одна.З покришкою та знаком оклику . Це індикація TPMS. (індикаціянизького тиску в шинах) .Ось її сьогодні і засвітив .< br/>

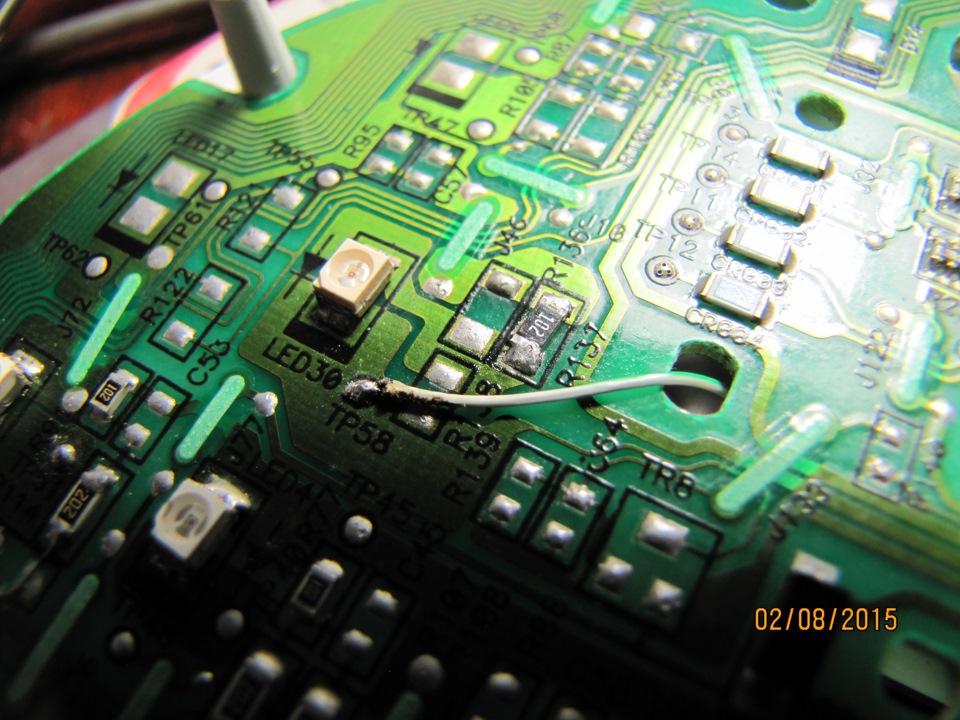

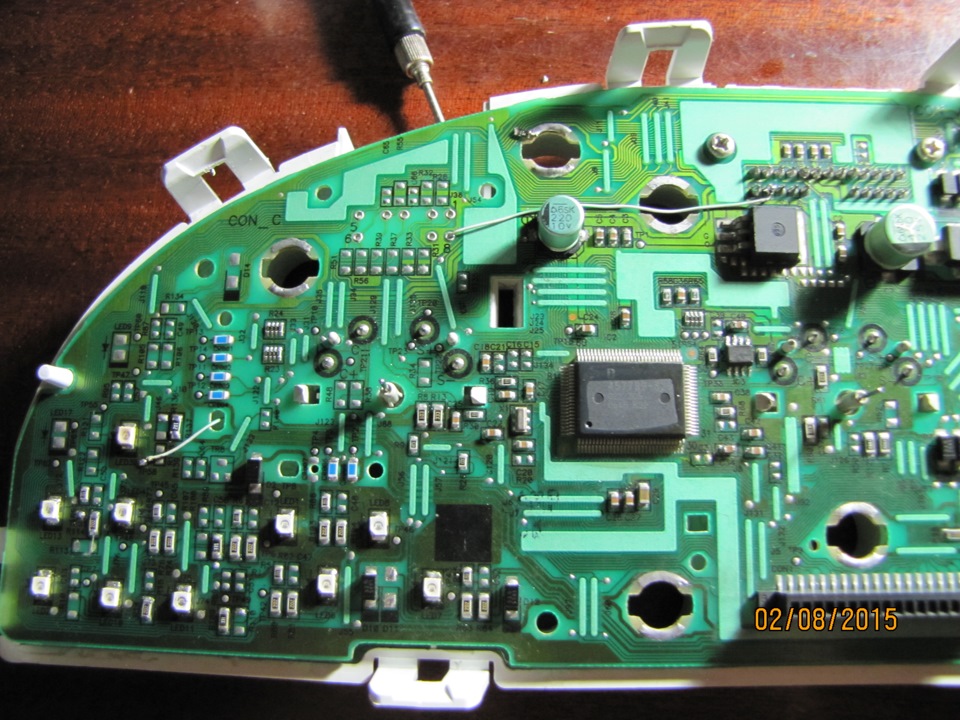

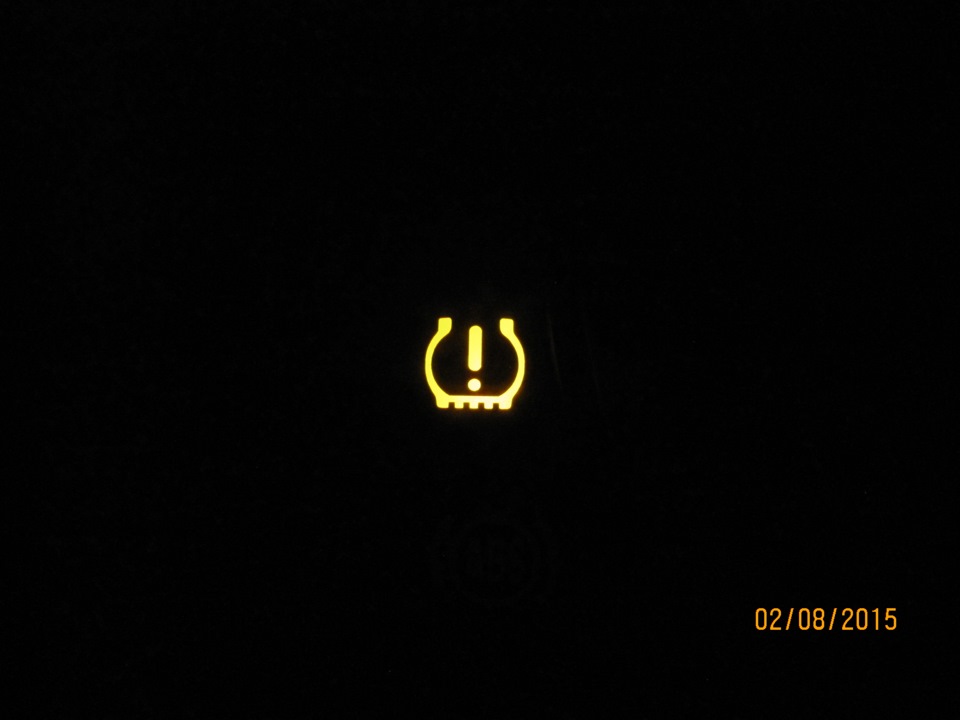

Берем смд світлодіод (колір діода на ваш розсуд) паяємо підпозначенням LED30 паяємо резюк на 1 кОм під позначення R137Перевірив всі доріжки на платі приладки доріжка доходить до ногипроцесора приладки. Щоб не покласти панель, пішов простимколгоспним шляхом, взяв шматочок дроту, підпаяв один кінчик доплати, де катод (мінус) світлодіода, а другий кінчик на порожнюніжку колодки, а пін 2 нижній ряд, (1 пін нижній ряд, це маса. Хтоне знає ) Далі залишиться встромити в колодку А дріт ( коміркапоруч із чорним проводком ) І у Вас буде ось така піктограмка.
Куди підключити вирішуйте самі.
Варіантів маса :Реле вентилятора охолодження 2й швидкості .Низькийрівень жижі в бачку омивайки і т д.

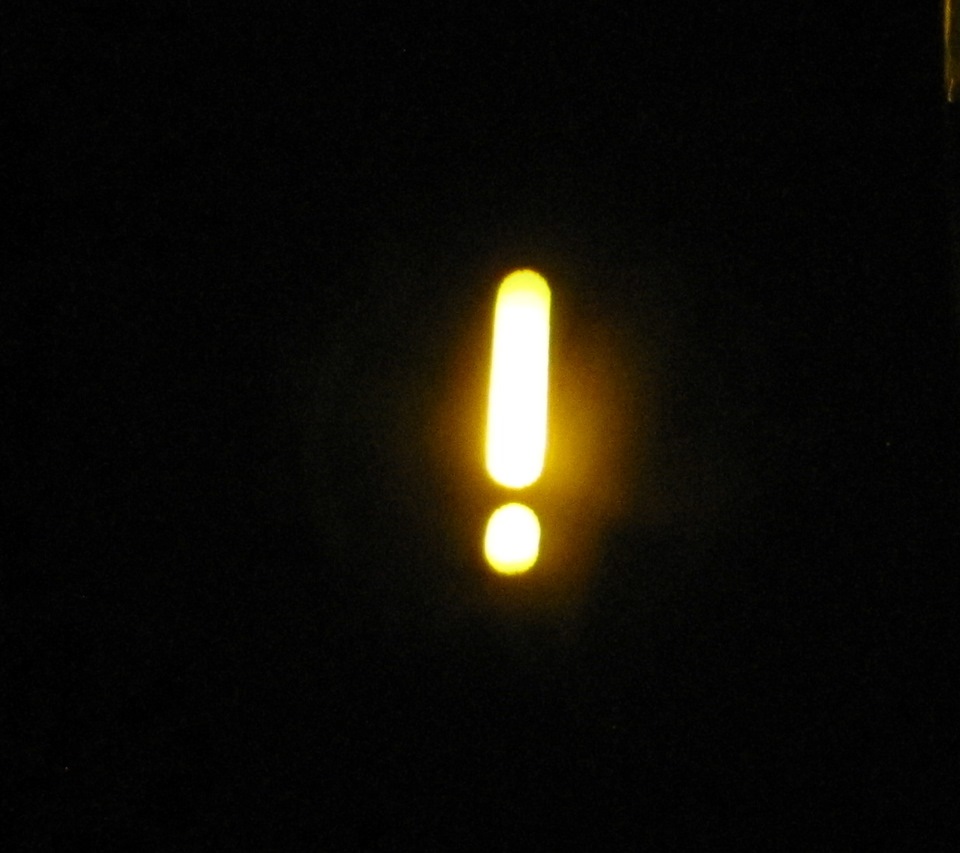

Пи Си якщо взяти шматочок чорної ізоленти і заклеїти контурпокришки залишиться лише знак оклику .
