Всім Привіт! Вчора Отримав посилку від mkovalenkoТамбули нові кнопки ЦЗ від VAG для нашого драйвівцяFakenDeath.

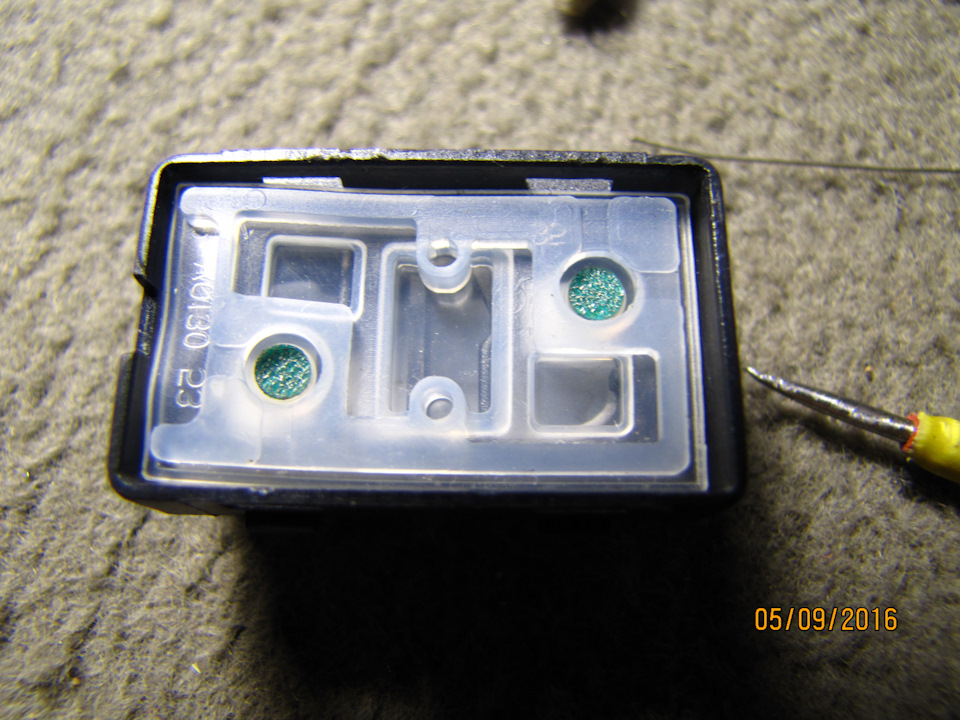

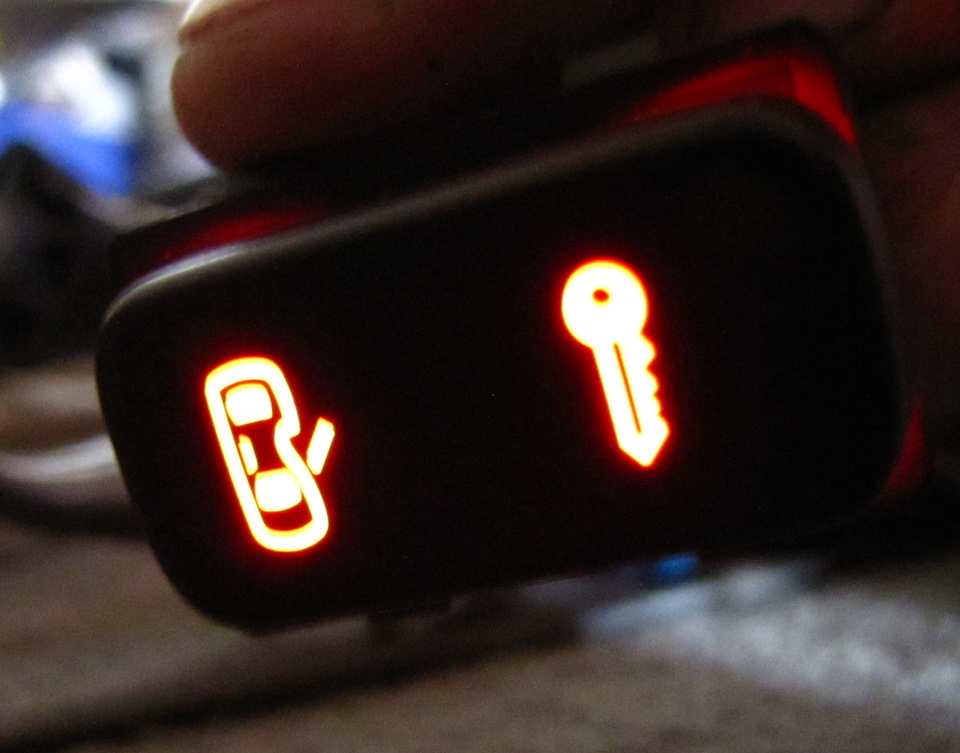

Як відомо VAG управляється резистивно по одному каналу, А длялачика і авео потрібно 2 роздільні канали замикаються на масу.Такось потрібно розібрати кнопку випаяти з корпусу плату. Всерезистори і зробити перемички по вже готових доріжках.А тепернайцікавіше.Це самі кнопки.На них наклеєні струмопровідні гумки якна джойстиках.Тільки ЦЗ лачика на них чомусь не реагує.Клеїти наних метал не виходить, так як на гумку яка ще й постійно будерухатися ніякий клей не витримує, тому я придумав зробити штовхачітипу гвоздик, для цього беремо звичайний резистор і з його кінцівна плоскогубцях роблю спіральку, вирівнюю її надфілем і калюжу, знову вирівнюю площину, виходить відмінний метал. Вставляю його вгумку кнопки. Перед цим відрізавши саму струмопровідну гумку. Клейв даному випадку не потрібен і все працює добре. Також булозроблено пересвіт кнопки з болотного зеленого. У червоний.Запитуйте питання .

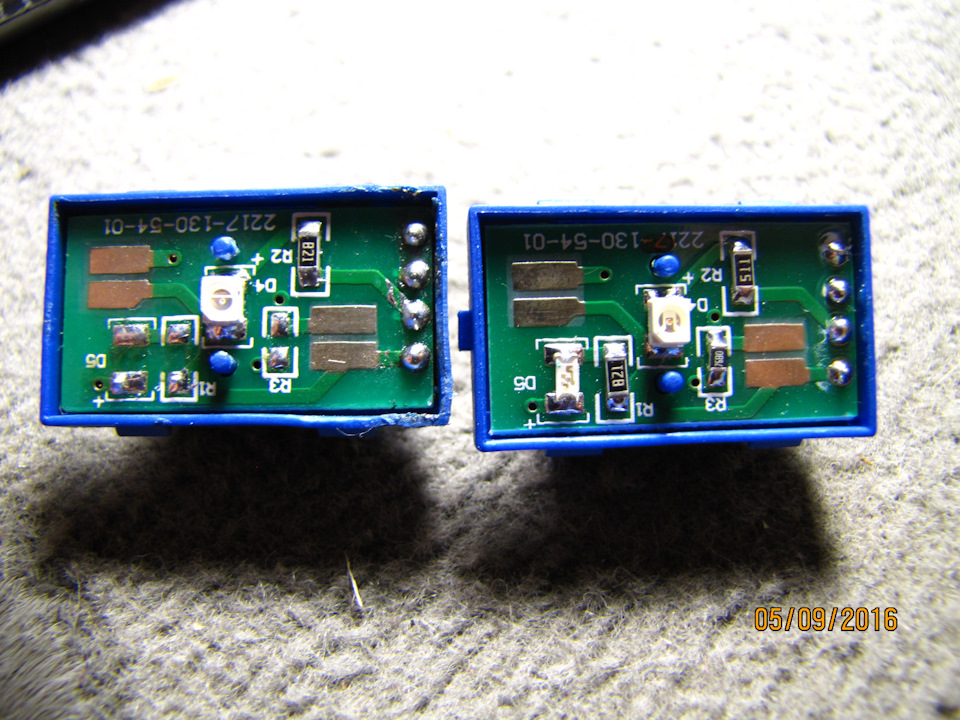

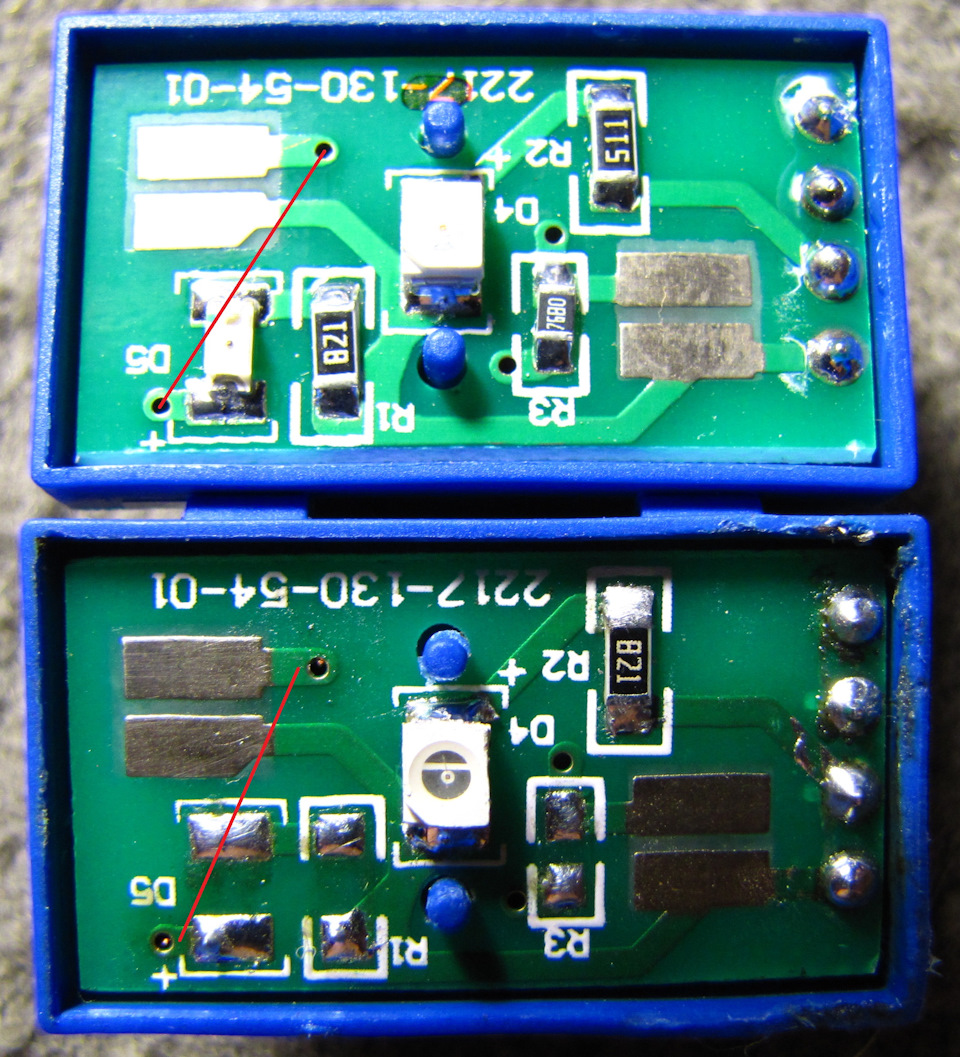

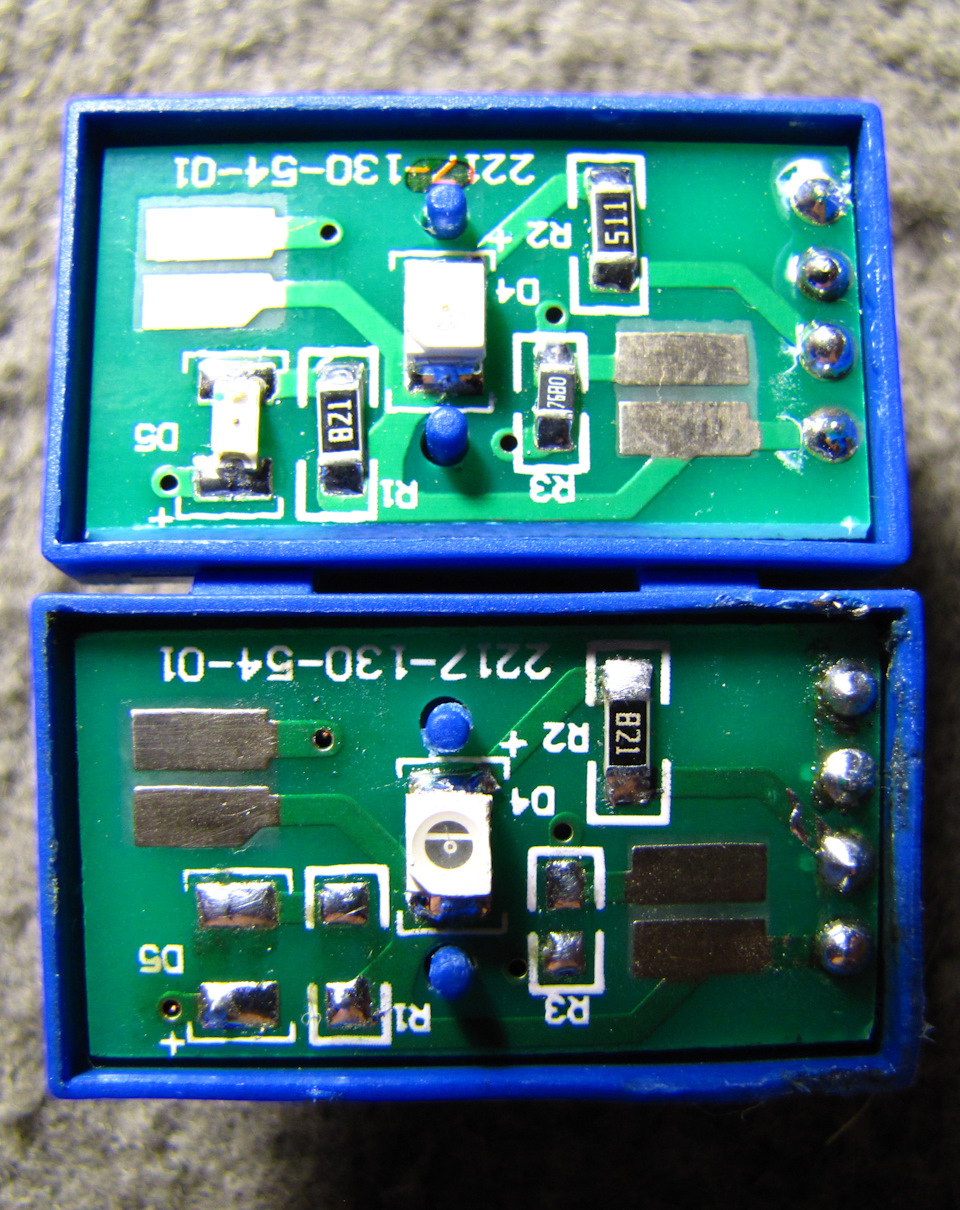

вгорі ще не зворушена. Внизу вже перероблена червоним виділенаперемичка
Коментарі18
Питання як з 4 контактної зробити 5 контактну, тобто два мінуси? один мінус відкрив, другий мінус закрив. Не зовсім зрозумів навіщо там перемичка? Як вивести два керуючі дроти (-) з кнопки?
Які кольори SMD світлодіодів стоять там за замовчуванням? І якщо перепаювати на інші, які розміри корпусу SMD світильників брати?
Корпус 3528
А кольори свічення у стоку?
Салатовий та жовтий
Спасибі
Класна штуковина, але де і від чого можна взяти роз'єм у відповідь до цієї кнопки?
https://megadriver.org/p704154-onovlena-knopka-centralnogo-zamku-vid-vagu оч погано ми читаємо бж))))
Трохи поспішив з питанням) Не дійшов до цієї теми. Дякую.
Брав від етті, працює без переробки кнопок
і індикація працює ? відкрито горить 2 піктограми . закрито 1 піктограмка ?
Це ні
ну ось . а мені довелося колгоспити щоб працювала . і там 2 варіанти конопок . є із залізними штовхачами швидше за все у тебе така . а є з струмопровідними гумками . у мене була з гумками . при натисканні на кнопку цз не реагував ні на закриття ні на...
Зрозумів
Як завжди круто!
Кулібін
Ні. Жопорук ;)
Суперски!
