Беремо перемикач без кільця ПТФ кат номер 9639862 розбираємо:

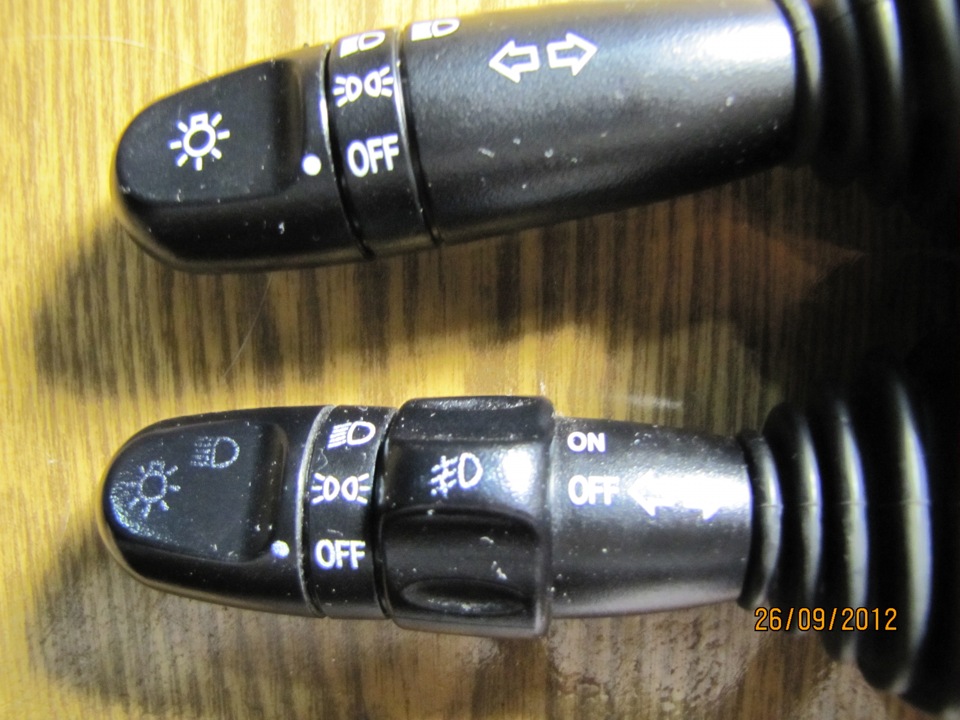

перемикач 96392862 без кільця (донор) та 96387324 з кільцем (піддослідна)
<

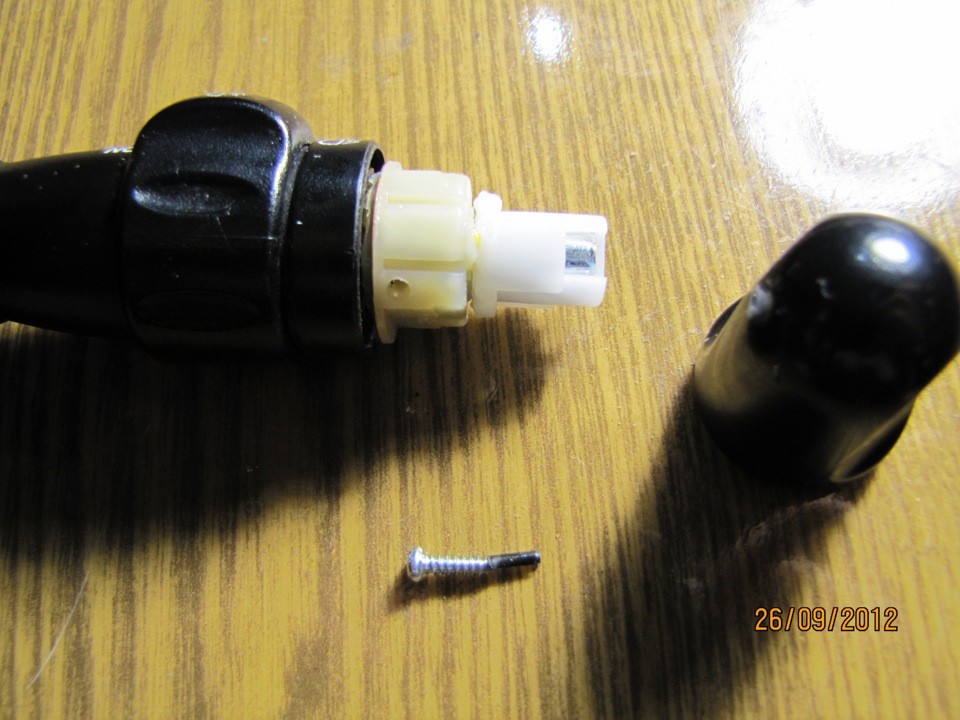

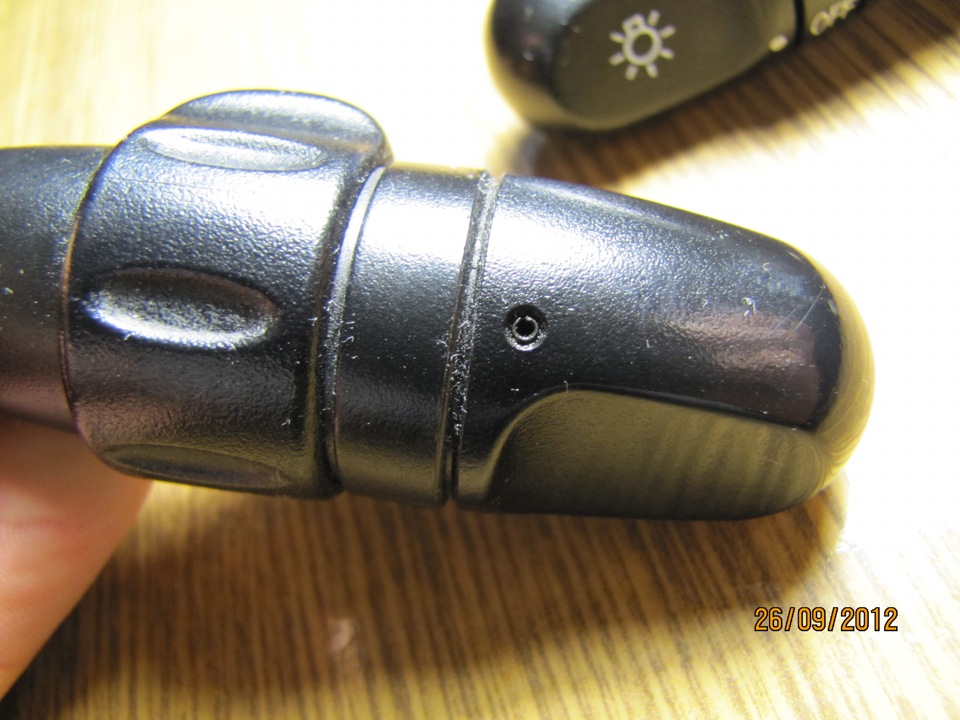

підсів викруткою і шилом знімаємо фіксатор

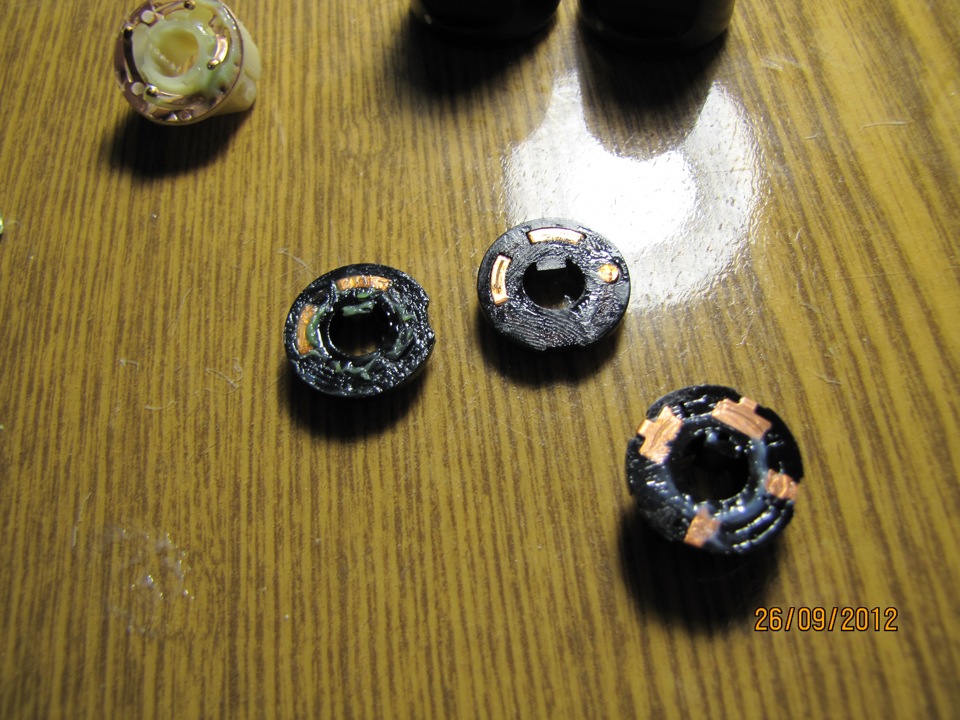

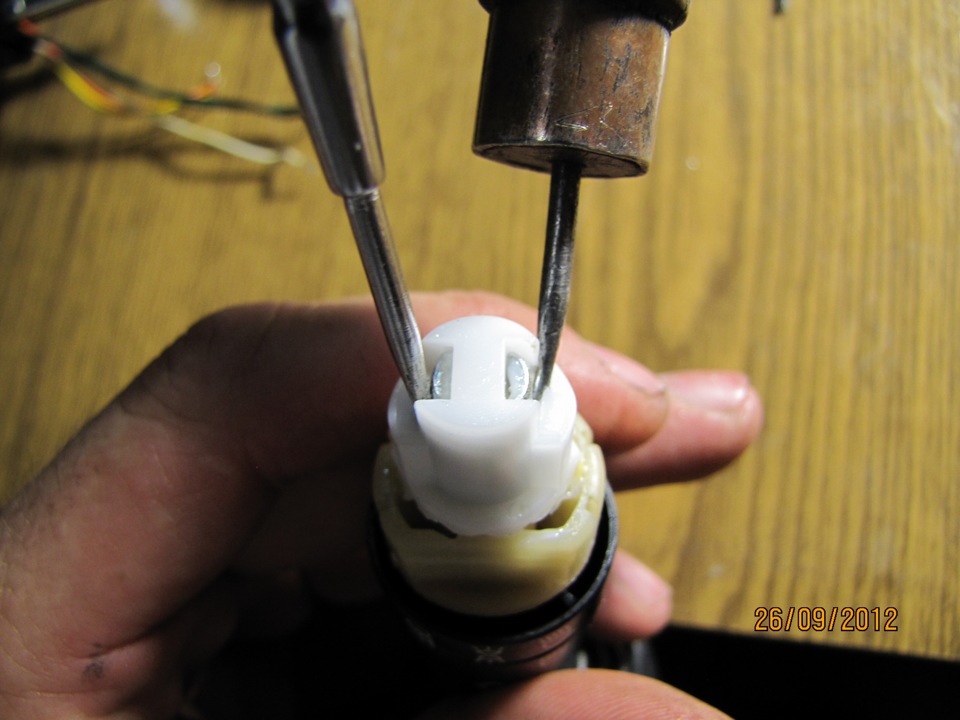

, випаюємо контактне кільце на 4 положення
контакти на 2, 3 та 4 положення
< br> і висмикуємо один провід (пофіг який я вибравзелений) Таким же чином розбираємо пкреключалку з кільцем птф катномер 96387324 там стоїть кільце на 3 контакти і на туманці стоїтьще один стопор
<витягуємо дроти вставляємо наш зелений 6й провід
6й новий провід
(самий гемор всього процесу :) Робимо 2е положення:зрізаємочастину виступу який заважає вкл 2е положення
виступ
канц ножем зрізаємо частину виступу
(зріз робимо зліва на право повинен залишитися маленькийпіптик)
має вийти такий піптик
беремо контактне кільце на 3 контакти паяємо дроти червоний жовтийі новий зелений
< br> , далі беремо контактне кільце на 4 положення робимов ньому виступ для проводів
кільце на 3 контакти і вже не потрібне на 2
і паяємо на нього інші дроти зелений, білий та чорний. Збираємо ірадіємо Ексклюзиву т.К даний колгосп ще ніхто не робив :)
0е положення викл
1е положення вкл
2е положення дуже вкл
Коментарі20
інформація до знавцівзамовив я перемикач кодом 96392862 DAEWOOбез ПТФ прийшла з птф таким же кодом. GM 96392862 йде без птф.
96387324 це код перемикача з птф . можливо був пересорт ось і прийде не той перемикач
там немає такого номера. взагалі подивився виявляється GM йде тільки без птф 96392862 DAEWOO з таким кодом з птф. цікаве явище.
96387324 і 96392862 на лачі з 2007 і т.д. підходять
А че там по пильовику, як він кріпитися?
Там де він входить у пластик на самому пиляку 3 виступи а в пластику 3 отвори . Ось на якій вся конструкція тримається тримає ці виступи. Поки не розбереш перемикач, пильовик не дістанеш.
щоб змінити логіку потрібно замінити реле зптф на звичайне і перекомутувати один провід управління
Реле, яке зелене в ногах? Тобто його висмикнути і вставити на це місце 4х контактне? А де і що краще з дротом зробити?
так. зелене реле прибрати. поставити звичайне на 4ре ніжки і дроти перекомутувати. потрібно схему знайти птфок. там складного нічого немає. якщо що можна буде повернути назад як було
Ці цікаво чи можна зробити положення Дуже вкл підпружиненим - самоповоротним, як на правому вмикачі зптф?
за бажанням можна
Подумав. Напевно краще саму логіку включення-вимкнення зптф поміняти. Що б було просто дуже вкл - зптф вкл, дуже викл - зптф вимк. Інакше виходить птф вкл - зптф можуть залишитися вкл.
Здрастуйте. А на проводі з'являється + коли включені габарити або незалежно від них?
Привіт. на дроті з'являється + після увімкнення габаритів. якщо тобі потрібен +постійний потрібно перекомутувати ланцюг з ілл+. на постійний +.
Ну тоді протитуманки працюватимуть незалежно від габаритів?
так
Зрозуміло, спасибі. Коротше я думаю на це положення зробити ДХО (щоб світили у своєму режимі - включалися від габаритів і ручника і включалися при запуску двигуна) а влітку переводити цей перемикач в положення вимк. або протитуманка (у яких ДХО не пр...
Чи варто так морочитися?
та так! потрібно десь зробити вимикач ДХО, щоб улітку не їздити з ними
тільки пару хвилин закінчив переробку свого перемикача за таким же принципом, ох і замучився я стопором птф, який легко піддягається вивіркою але за це я був винагороджений, у мене кільце птф виявилося за замовчуванням з чотирма контактами, підпаяв щ...
