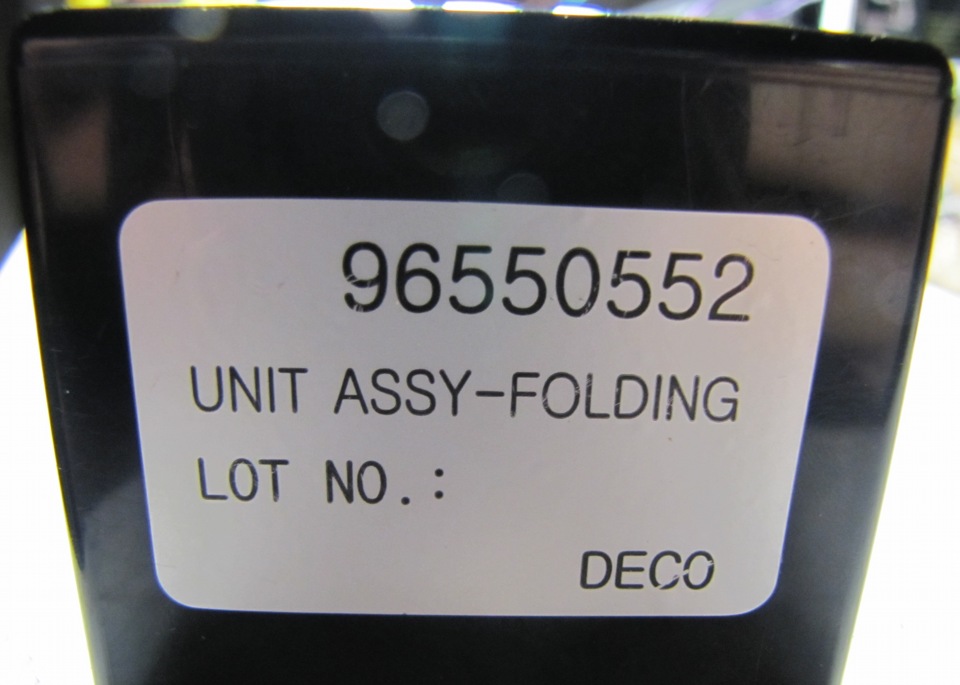

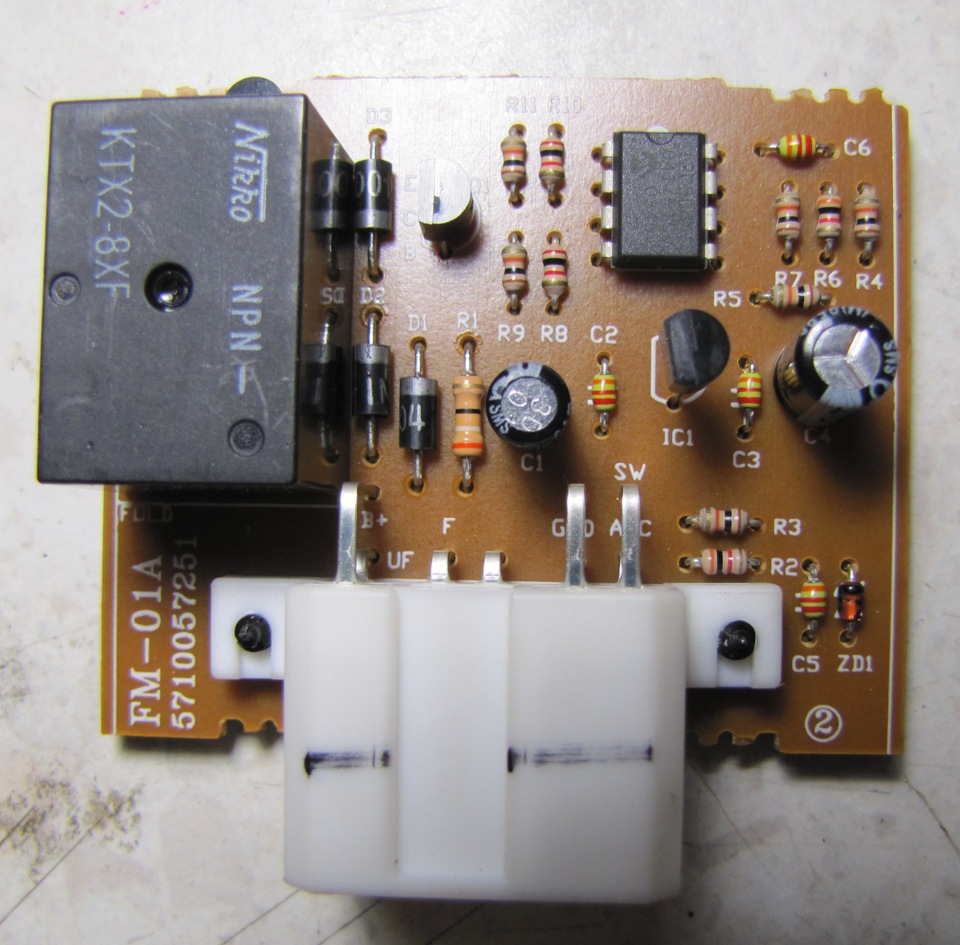

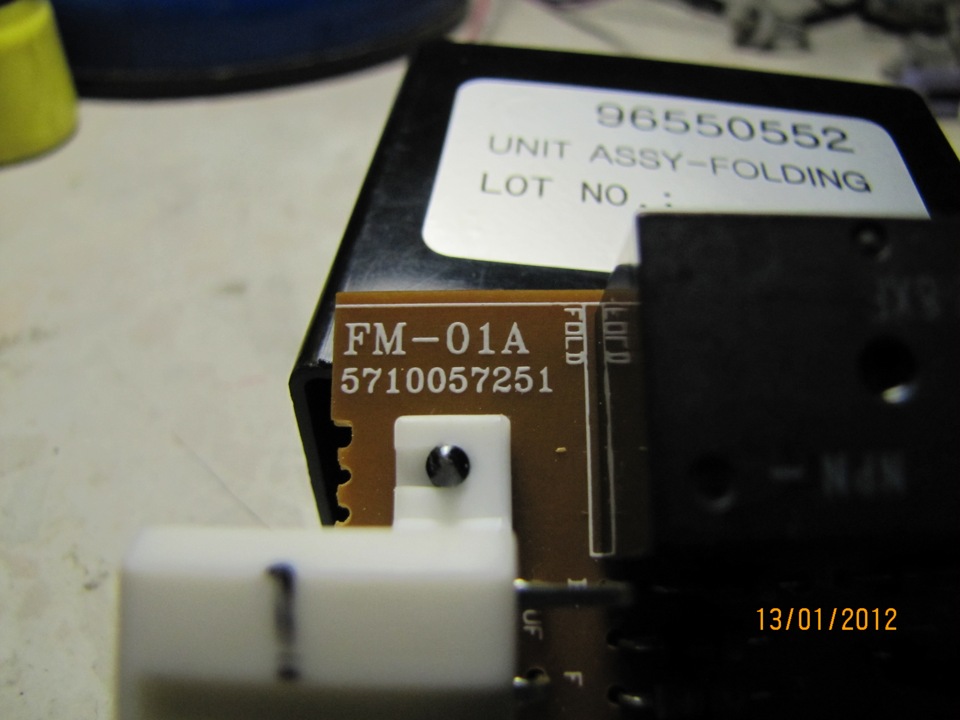

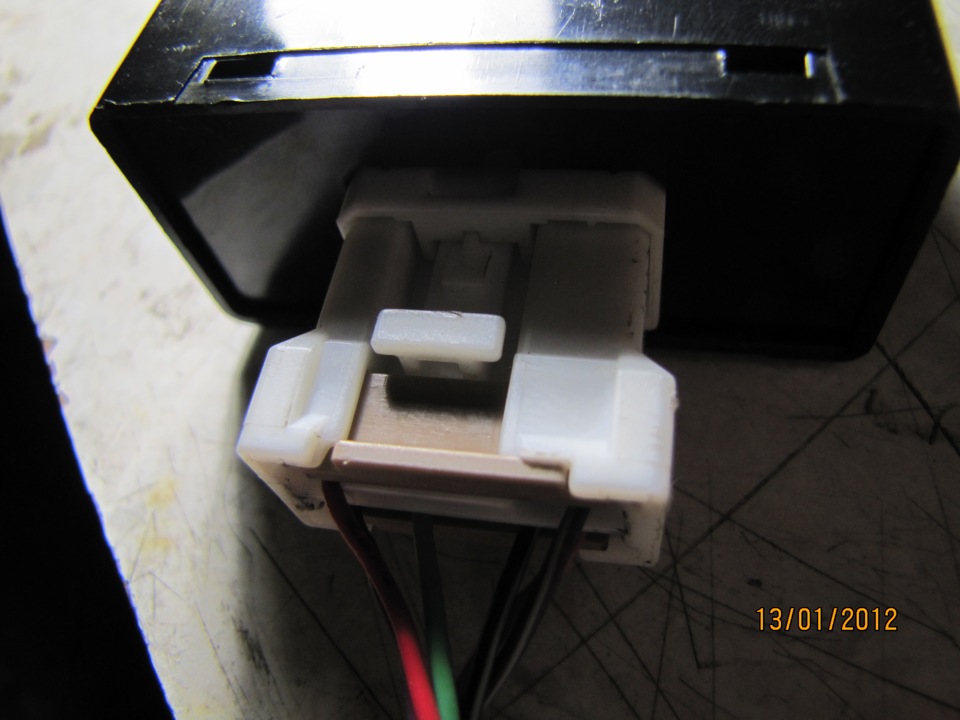

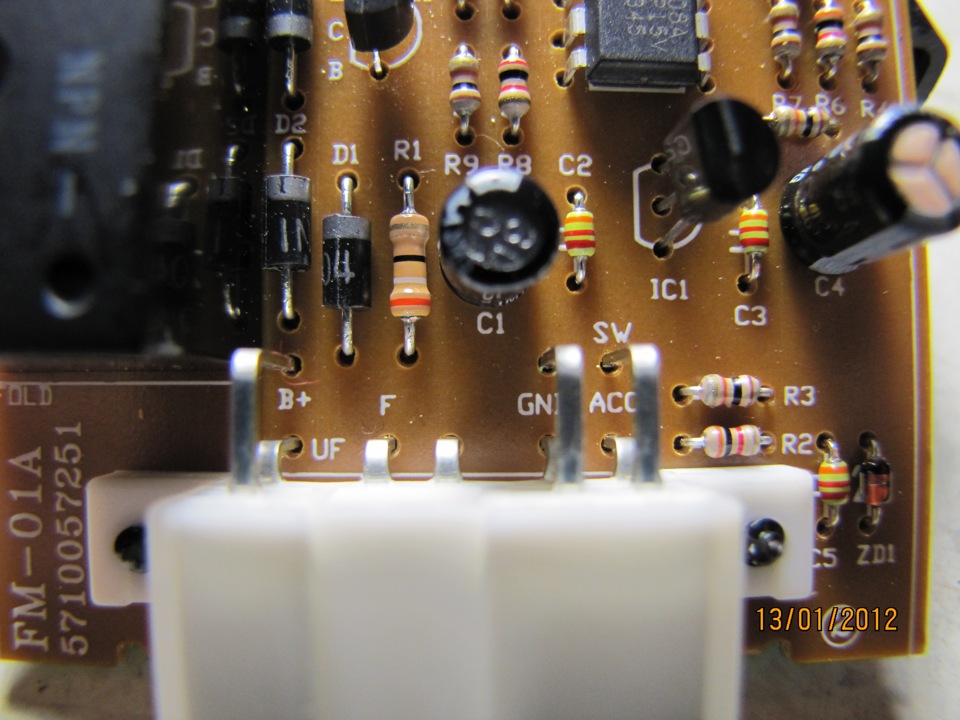

Запчастини на фото:96550552 Блок управління дзеркал кат номер 96550552. Для того, щоб працювалидзеркала, потрібно протягнути три дроти в ліві двері і два вправу. > Підключення:тому що мені не надіслали відповідну частину наблок управління, шукав варіанти де його взяти.Виявив, що ідеальнопідходить фішка від дзвіночка, який гидко пиляє коли забуваєш ключу замку запалювання.Відрізаємо дроти з фішкою, ізолюємо відрізане, додаємо проводи та підключаємо згідно схеми на самому блоці та усхемі ел обладнання В+ плюс постійний GND маса ААС додаткове обладнання UF розкладання F складання SW кнопка складання дзеркал управляється мінусомЗапчастини нафото:96550552Запчастини на фото:156361
Олеге, підкажи, у тебе раніше бачив запис з фото місця, де цей блок складання штатно встановлений. Зараз весь БП перерив — нема. Запис видалений або я просто можу знайти?
Олеге, дякую за цю замітку! Підкажи, а BAT+ ти куди підключив? За схемою виходить, що цей провід йде відразу під капот на C102. А ти як зробив? Наскільки товсті дроти використовував для живлення та електроприводів складання?
Що я гальмую... Я про помаранчевий провід і питаю, за схемою він відразу під капот йде, але в звичайній проводці ж його немає? Я тому запитав - куди ти його придумав підключити? С202 є, все інше відразу у двері.
IGN = Ignition (запалювання). Лінія, де живлення з'являється при включенні запалювання. У Лачетті таких ліній дві - IGN1 і IGN2, відрізняються тим, що на IGN2 живлення пропадає під час роботи стартера, а на IGN1 такого немає. вони живляться від АКБ р...
Ви мене неправильно зрозуміли. Живлення на IGN2 пропадає не при роботі двигуна, а при роботі стартера. Це велика різниця. Наприклад у стоку та підігрів сидінь підключений до IGN2, якщо залишити кнопку підігріву включеною, то на час запуску двигуна пі...
Коментарі19
Здрастуйте Олеге. За що відповідає контакт 2 блоку? Той який не використовувався…
не задіяний.
так я зрозумів що він не задіяний ... цікаво просто яку функцію він там виконує ... для чого його там виробник встановив ...
Просто пін. не куди не підключений. тобто якщо він не задіяний потрібно виробнику його виламувати з роз'єму?
Та там отвір під саморіз і отвір під гачок блоку
Олеге, підкажи, у тебе раніше бачив запис з фото місця, де цей блок складання штатно встановлений. Зараз весь БП перерив — нема. Запис видалений або я просто можу знайти?
Привіт . Запис видалив . Знаходиться за бардачком на правій стійці кузова трохи вище за блок цз
Дякую! Будемо шукати... Там же якесь кріплення під неї є, так?
Олеге, дякую за цю замітку! Підкажи, а BAT+ ти куди підключив? За схемою виходить, що цей провід йде відразу під капот на C102. А ти як зробив? Наскільки товсті дроти використовував для живлення та електроприводів складання?
використав стандартні джерела .
Що я гальмую... Я про помаранчевий провід і питаю, за схемою він відразу під капот йде, але в звичайній проводці ж його немає? Я тому запитав - куди ти його придумав підключити? С202 є, все інше відразу у двері.
освітлення бадачка
О, зрозумів, дякую! До речі, чомусь підсвічування бардачку на електросхемах немає зовсім. Або я не можу знайти…
все є диви уважно
Точно, знайшов! У схемах на lacetti-gentra.ru цей ланцюг є, а в двох моїх паперових книгах - немає, хоча схеми дуже схожі по виконанню. Знатиму.
А що таке IGN2?
IGN = Ignition (запалювання). Лінія, де живлення з'являється при включенні запалювання. У Лачетті таких ліній дві - IGN1 і IGN2, відрізняються тим, що на IGN2 живлення пропадає під час роботи стартера, а на IGN1 такого немає. вони живляться від АКБ р...
А навіщо підключати туди де пропадатиме живлення при заведеній машині? Тобто дзеркала не складатимуть коли двигун працює?
Ви мене неправильно зрозуміли. Живлення на IGN2 пропадає не при роботі двигуна, а при роботі стартера. Це велика різниця. Наприклад у стоку та підігрів сидінь підключений до IGN2, якщо залишити кнопку підігріву включеною, то на час запуску двигуна пі...
