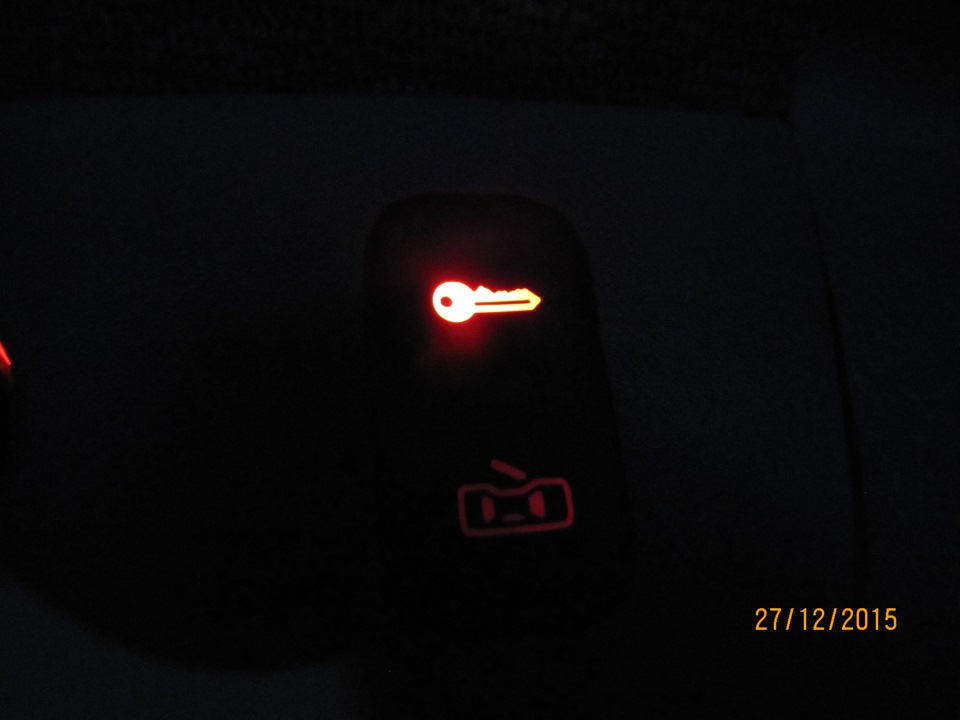

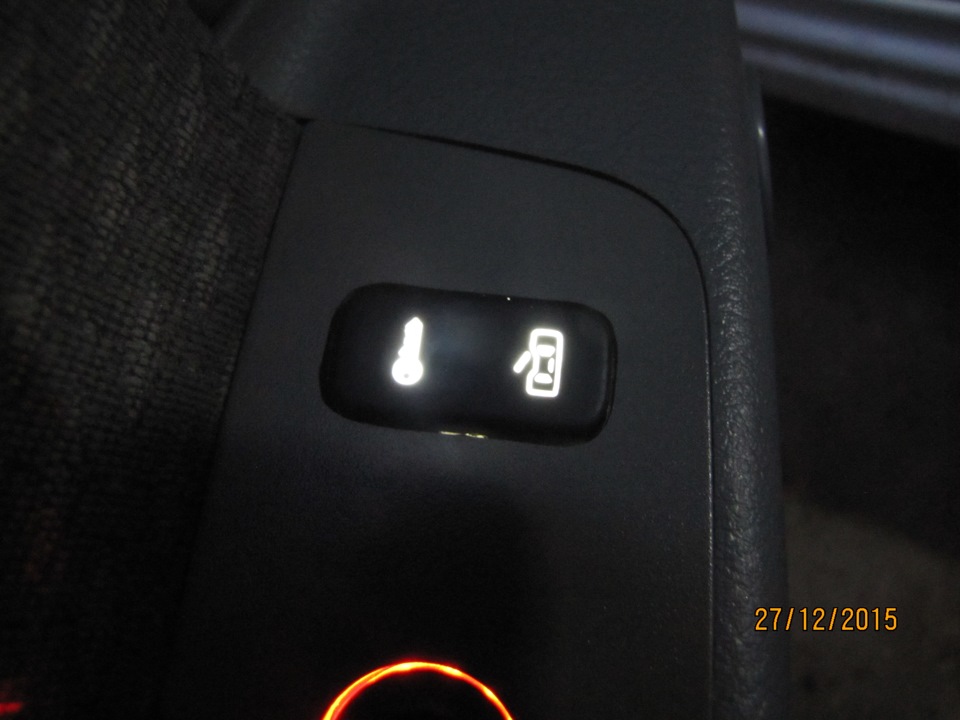

Особливу подяку висловлюю Максу mkovalenko Запідганяння даної кнопки від фольця . Навіть було її підсвічування.Але все одно це не те ha.d-cd.net/2d32b1u-960.jpg Найскладнішебуло збільшити отвір у накладці під установку цієї кнопочки .корытце :) Саму кнопку теж довелося допилювати під керуваннялачиківським цз на весах управління йде за однопровідною схемоючерез резисторну кнопка має 4ре піна 1 маса 2 + на підсвічування 3маса управління замками вихід і 4 індикація закритого центральногозамку в моєму випадку довелося додавати ще одну доріжку наіндикацію .В результаті у мене вийшло 5 пінів .1 маса .2+ відзапалення .3 управління відкрити .4 управління закрити .5 індикаціязакритих замків. За штатною схемою на водійському замку є 4х ряднафішка. Індикацію закритого замка підключаємо до білого дроту цієїфішки. Так само по заводському кнопка має ледве зелене свічення тажовтий індикатор закритих замків. Я замінив діоди
на білий і червоний відповідно. Схему як підключав якщо потрібнанамалюю пізніше. Індикація закритих замків у моєму випадку дуженеобхідна. Тому що пипок закривалок на дверях вже 5 років як немає:)
Всіх із наступаючим!
Схожі записи
Прийшла весна. Прокинулися таргани :) або Flip-Flop Trunk
Прийшла весна. Прокинулися таргани :) або Flip-Flop Trunk
20
Коментарі20

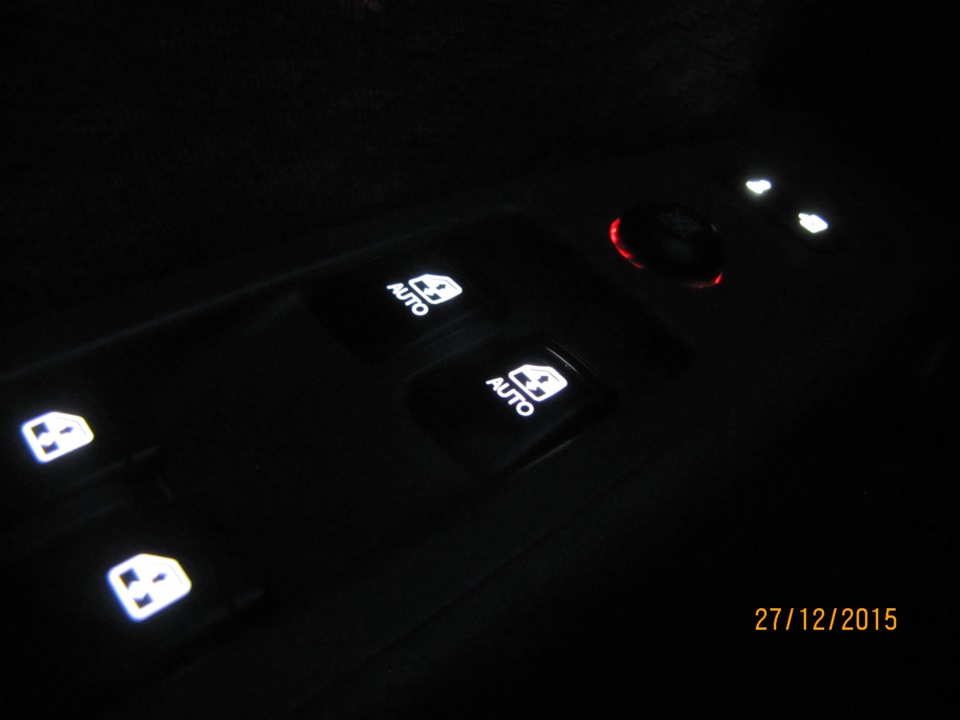

Привіт. а як кнопку блокування склопідйомників підсвітив, не підкажеш?
світлодіодною стрічкою обмотав навколо кнопки
СпС
Та звичайно ВАГівська кнопка краще і воно того варте. За рахунок підсвічування, а ще крутіше за рахунок індикації режимів відкр./закр. іншим кольором)
А стару кнопавку треба дядькові Сашкові поставити!
Схему скинь, а то не зовсім наздоганяю
буде час намалювати. заводська схема кнопки ось ha.d-cd.net/e55663as-480.jpg
Ну нарешті новий експеримент))) Відмінно підучилося Молодець)
дякую.
скажіть, а на Лачах спочатку обидва передні ЕСП з авторежимом або це теж ваші доробки?
це кнопка з іншого блоку. моя стерлася.
відмінно зроблено! згоден погано що немає підсвічування із заводу цієї кнопки і цзно це все нісенітниця ... ось на матриксі (матрасик) там у мене було 4 есп і у водія підсвічується тільки кнопка водійських дверей а всі інші кнопки і навіть на інших д...
якщо говорити в цілому. наші машинки дуже урізані в плюшках. але ця кнопка саме з підсвічуванням з розряду щоб було. не більше того. старої кнопки без підсвічування теж вистачало за очі. . знову ж таки ці підсвічування на любителя .
не витримав таки одразу запилив)))) красень))
Ну так. Свербило ж у Ж)
Це ти вже там? Чи машина тут?))
скоро приїде, він поки що там
я вже там )
Дуй назад. =)
наступного року приїду)
