Допоможіть із встановленням РР від ваз на Москвич
Друзі допоможіть порадою якщо можна схемою підключення РР від вазана москвич тобто рідний РР Р-362 якщо не помиляюся глючить і буловирішено встановити РР від ваза, але питання як правильно йогоприєднати до нашого гена, внизу додаються фото взяті з інтернету тапробачать мене їх автори

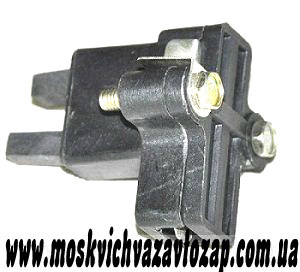

ось такий у мене щітковий вузол

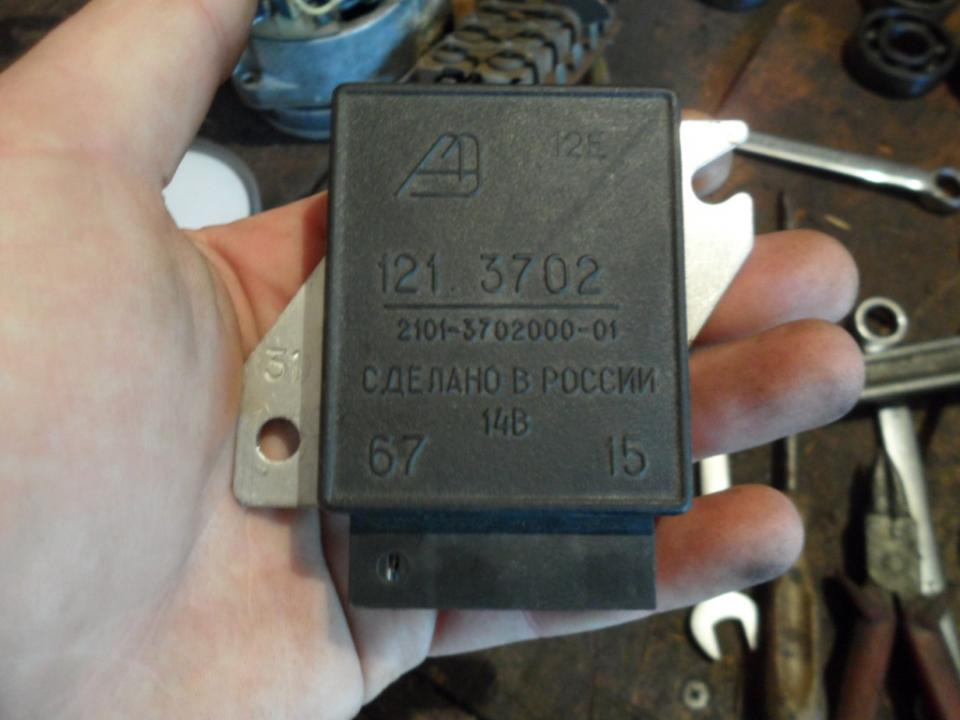

такий РР хочу встановити, проблема як правильно його підключити

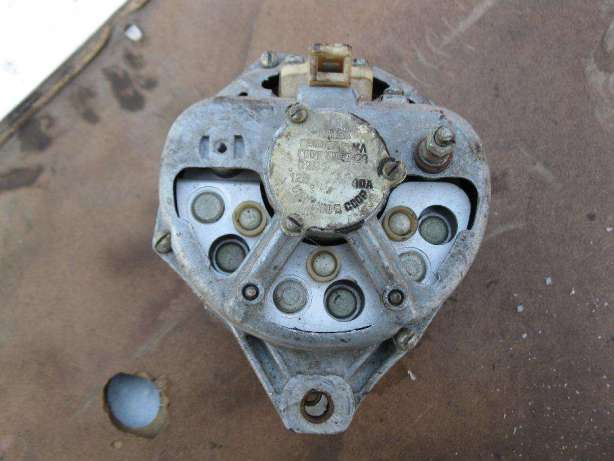

ось такий у мене генератор на 40А,
ось такий у мене щітковий вузол
такий РР хочу встановити, проблема як правильно його підключити
ось такий у мене генератор на 40А,
Коментарі7
Той провід, що у 2140 у штатній схемі йде на вбудоване РР, підключається до клеми 15 (+) РР ВАЗ або будь-якого подібного. Це харчування самого РР. Другий висновок 67 (Ш), Шунт - це збудження генератора, він підключається до щіткового вузла генератора...
Біло-бежевий провід від болтика на торці корпусу щіток (на фото більш пізнього зразка) - на клему 67, клемма 15 - на помаранчевий провід. Сам корпус реле - маса. Добре очистити різьблення і підкласти шайбу або гровер при затиску. біля цифірі 31 прикр...
відрізатиму і мами припаювати для кращого контакту я де зміг не розбираючи під капотом все пропаяв
Чи правильно я вас зрозумів з щіток у мене жовтий його до 67 з'єднати, а з 15 проблема до мене на гену йдуть 32 дроти і 1 маса тобто 1 силовий в торець під гайку, 2 ж до щіток і поруч маса, підкажіть де взяти провід для 15 входу ось тут я просто не з...
Не зовсім все зрозумів з прочитаного і можна на ти. ))З щіток так, той жовтий (згодом стає жовтуватим) від корпусу щіток з одним торцевим контактом - на контакт 67. Другий провід (помаранчевий), що виходить із джгута штатної проводки в зоні контактів...
Дико вибачаюсь за помилки в писанині просто рідні спали і я не включаючи світло в темряві все писав ось і помилки звідси, значить жовтий на 67, а той що виходить з коси перед старим реле його на 15 кинути і все, це радує, а то сьогодні заходив до еле...
Так-так, все правильно. Просто ці два дроти підключити на новий цей реле-регулятор. Жовтий на 67, другий на 15. Різьблення для закріплення на нижню шпильку від штатного РР362 добре тільки почистити від іржі.
