Задні стійки на картриджах, колойвери? - Не бачили. Частина 2.

… Продовжимс…

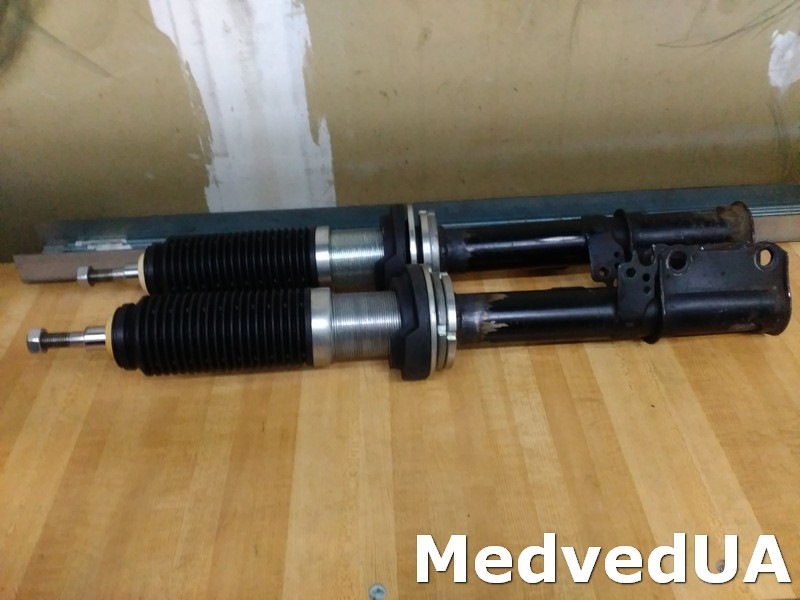

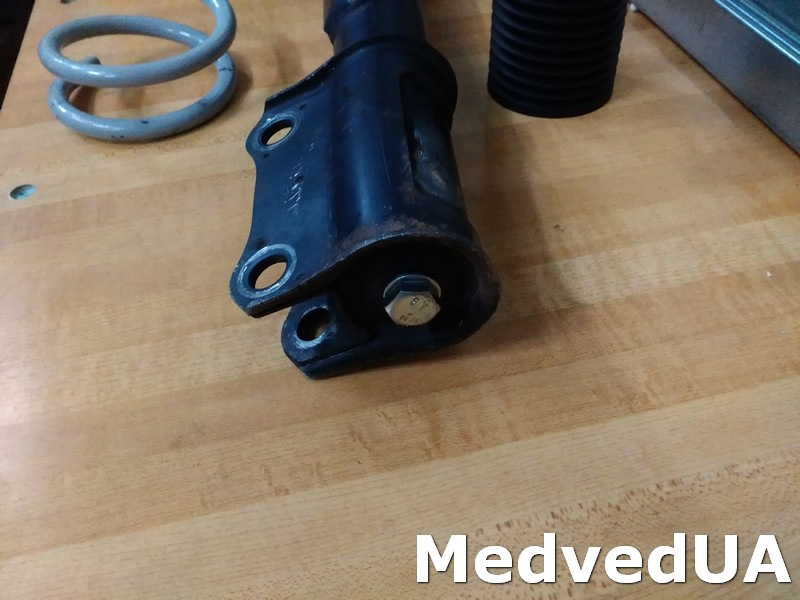

Змотався до аргонщиків, приварив різьблення проставки під картдріджусередині стійок і вийшла ось така краса.

<

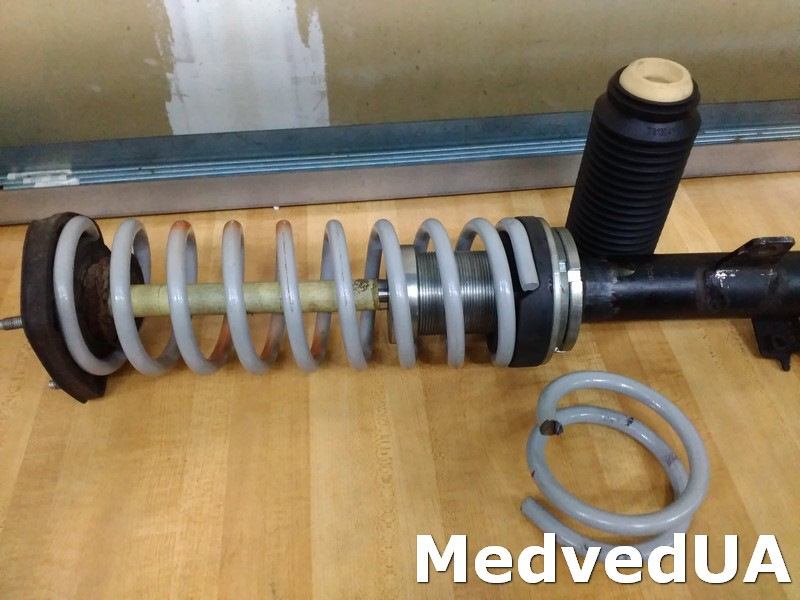

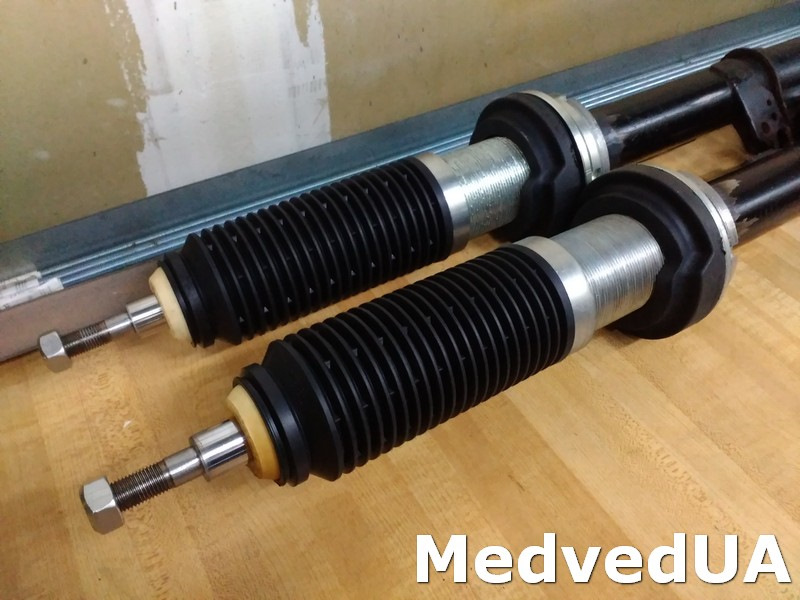

Оскільки верхні притискні гайки вийшли досить великого діаметрустандартний комплект пильовик + відбійник довелося зібративідбійником усередину.Інакше не сідає. 2 витка.

Надалі виявилося що вийшло трохи жорсткувато, недовантажений задокзлегка козлить на купині.

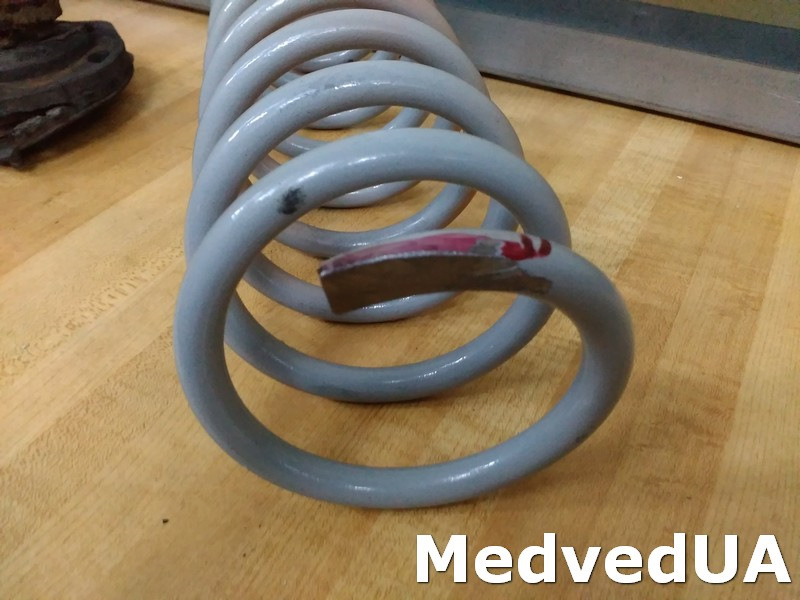

Верхній кінець пружини потрібно обов'язково запиляти.

І ставити на опору тільки в такому положенні. У нас у верхнійплощині все ж таки рівна на відміну від десяткової.

На машині це виглядає ось так.
Поки накрутив на таку висоту.

Маньяки можуть викрутити аж ось так., поки подобається.
З сумного, поки йшов час злетіла вінда і креслення були втрачені назавжди.
Випадково завалявся тільки складальний і той був не в компі а нафорумі.

збірник

На пальцях різьблення на кшталт Ф50 (або 55) крок 1.0, довжинарізьблення 150 мм (в принципі 120 мм цілком вистачає).
Шлицеві гайки під таке різьблення можна купити.

Начебто все.
