Тести прототипів це кльово але час показати РАЗОМ…
Ставити номери для версій я втомився, обізвав пафосно — у перекладізвучить колгоспно — Білий, червоний, стрілки.<
Відразу народилася додаткова версія спорт, відрізняється відосновної добавки підсвічування спідометра і тахометра для спец шкалз опущеним нулем в нижню частину циферблатів. – роблю не я, алепідкажу хто. Лампочок підсвічування, без цього плати нестануть.
Починаємо

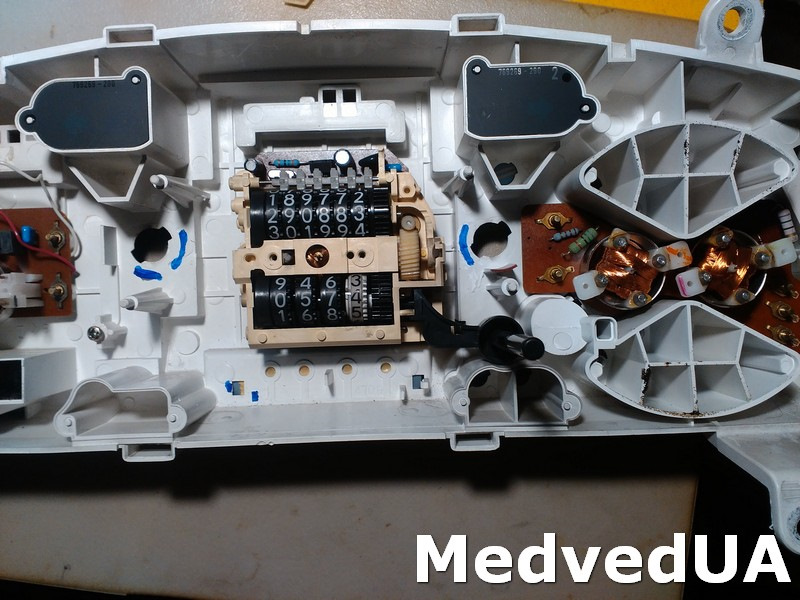

Виломили

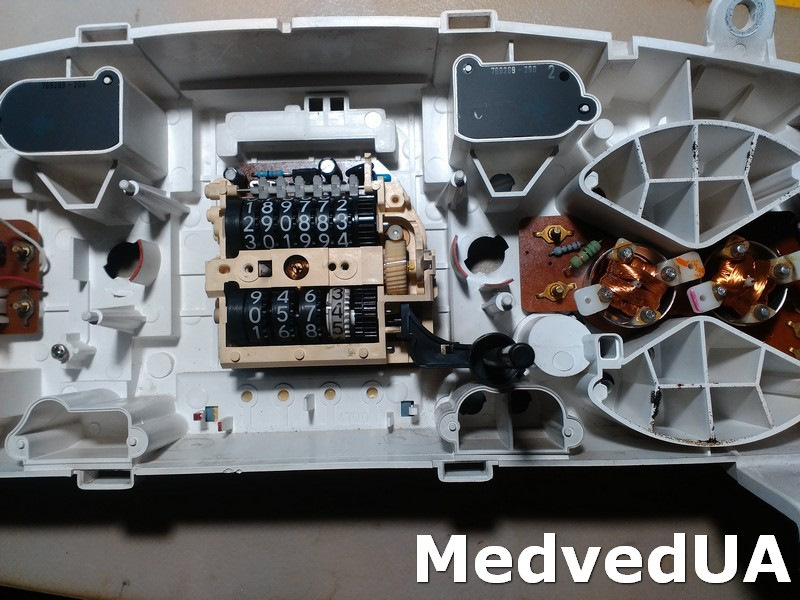

Природно стрілки та шкали потрібно акуратно зняти.
Ось так виглядає плата спідометра версії спорт усередині приладкидля моторів 1, 6. Після Халка дороблена підсвічування сектора махшвидкостей і мінімуму палива.
Тепер цифри 200 — 240 засвічені повністю
Сторона температури.

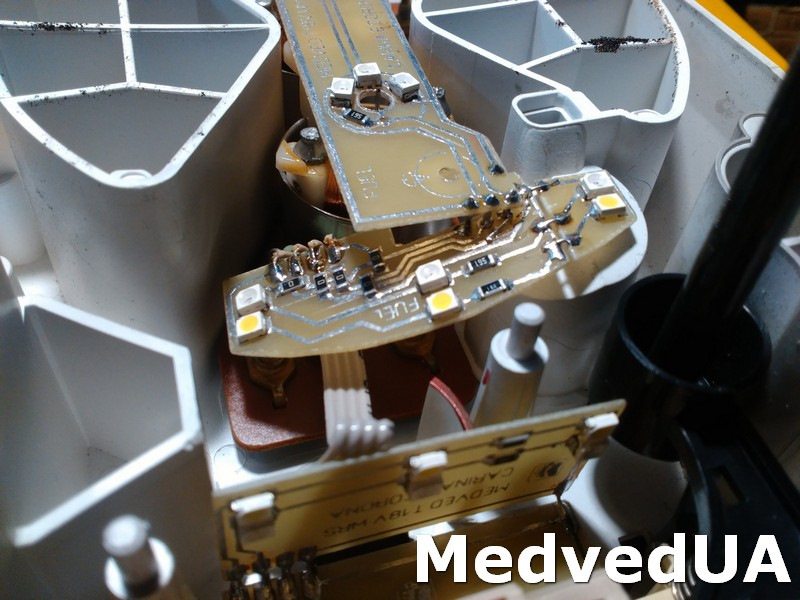

Невелика етажерка
Світловод спідометра у штатному вигляді назад вже не встає — требапідпиляти зайве в районі мах швидкості. .
Очі зауважать що на цій фотці щось не так…
Це місце розташування спорт добавки для приладів з платою контролюрівня олії — як правило це двигуни 2, 0 бензин.
Природно це не одна точка підпилювання, нюанси я вже описувавраніше і вони всі в бортовику. Вивести дроти назовні через отвірпідсвічування тахометра і поставити його плату на місце.

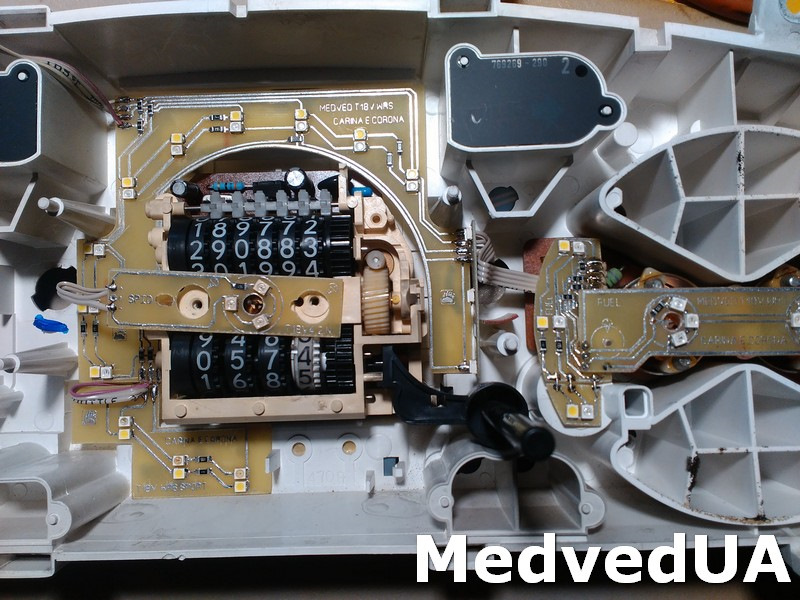

На цій фотці помітна добавка спорт і її місце розташування у всіхкаринівських приладах, у бочки вона стане тільки в приладку дляміхкоробки. Автомачикам з індикацією коробки в приладку цейшматочок прилаштовувати нема куди.
Плати, шкали, стрілки на місці. Настав час підключити процесор. Навідміну від старих версій цю доведеться припаювати на гнучку плату.плату.
Далекий кут.
В принципі все, Налаштування та роботу в режимі запалювання тагабарит дивимося на відео.
Додано відео точок підключення, картинки при зумі втрачають якістьі не видно.
PS:Всі хто хотів отримати таку або схожу (простіше) підсвічуваннянагадайте про себе в ЛЗ.
