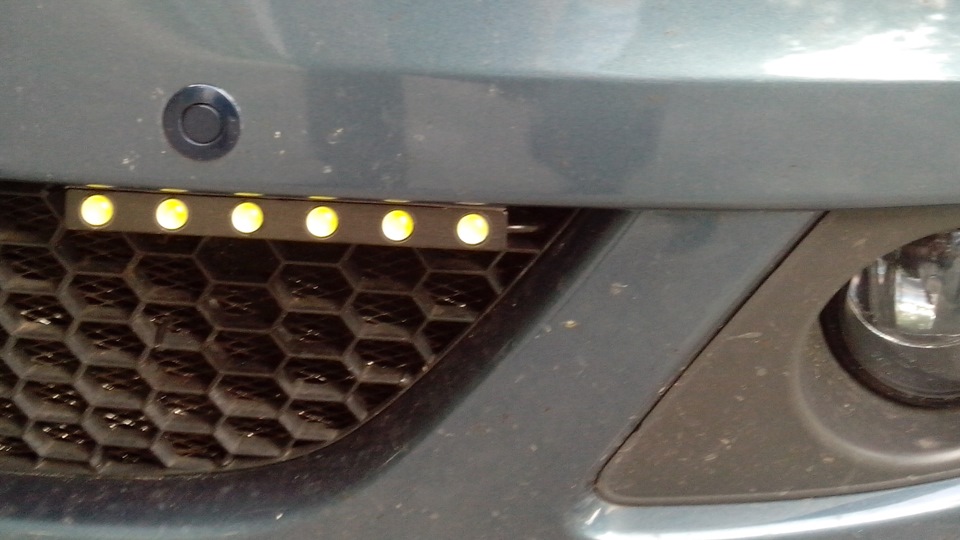

Отже, прикупив ось такі ДХО (CYCLON DRL-612):
Китайські ДХО

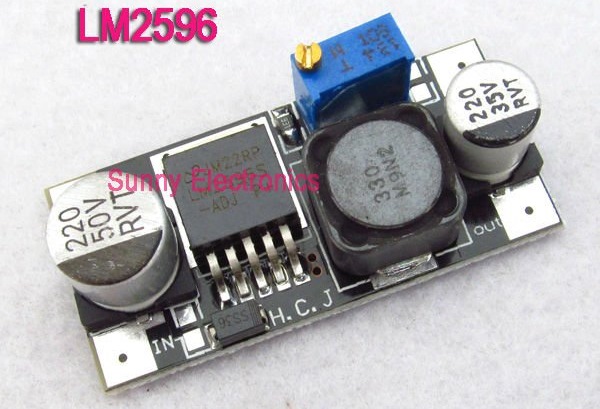

А Дімон, до якого я звернувся за допомогою, спорудив якийсь блок, який зменшує яскравість ДХО вже при включенні габаритів, але тутвиявилася маленька проблема - блок не стабілізує напругу, тобто наДХО яким потрібно 12 вольт валить при заведеному двигуні 14 +. Недобре! Прикупив готову мікросхему, накшталт:DC-DC-Converter-LM2596-Low-Ripple-Buck-Voltage-Step-Down-Module.
DC-DC-Converter-LM2596-Low-Ripple-Buck-Voltage-Step-Down-Module
Коробочки з алюмінію у себе не знайшов - так що взяв термоусадку =і запакував все це надійніше. Все це тимчасово — оскільки замовив уКитаї не просто знижувач напруги — а якийсь стабілізатор струмуспеціально для подібних речей:>

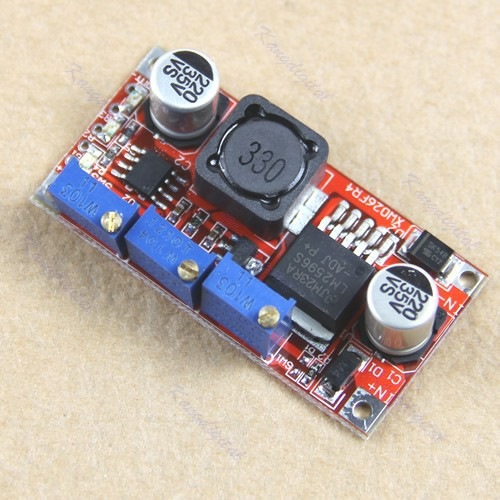

LM2596-LED-Driver-DC-DC-Step-down-Adjustable-CC-CV-Power-Supply-Module

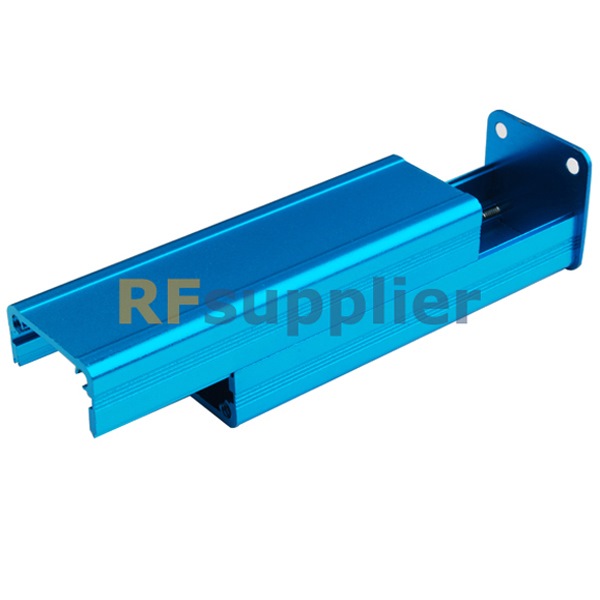

та й коробочка до нього:Aluminum-Project-Box-Enclousure-Case-Electronic-DIY-Blue-1206
Aluminum-Project-Box-Enclousure-Case-Electronic-DIY-Blue-1206> Отже, процес інсталяції. Начебто нічого складного -знаходимо + з -, розриваємо ланцюг і врізаємось туди зі своїмпонижувачем напруги. Тут, я хотів би поділитися одним із способом, яким я в даний момент скористався при з'єднанні проводів безпаяння.
Отже:
1. Беремо гільзу для обтискання проводів (з будь-якого магазинуелектроніки, я брав в епіцентрі)
2. Скручуємо дроти та накидаємо на скручування цю гільзу
скручування дротів
накинули гільзу на скручування
3. Беремо клешні для обтиску ізоляції (цих же гільз) і добреобтискаємо (мій варіант клешні може вимагати обтиску в 2-ва етапу =з двох сторін, але є клешні які обтискаю відразу по колу. = Тобтоза один підхід) <
клешні для обтиску гільз
4. Отримуємо якісне з'єднання проводів без усякого там паяння…Обжата гільза на місці з'єднання
5. Перевіряємо мультиметром що на виході у нас 12 вольт, заводимомашину - ще раз перевіряємо - точно! — у ланцюгу 14 вольт — а наДХО пішло 11.97 (тут варто пам'ятати що напруга я заздалегідьвідкалібрував — ось той болтик на синій коробочці на мікросхеміслужить для регулювання вихідної напруги)! Ура. Все працює.Збираємо
6. Упаковуємо місця з'єднань у термоусадку, зверху ще в ізоленту (ну деякі вішають у 2-а шари термоусадки, замість ізоленти, я ж, на жаль, тупнув трохи — і поки дроти були розрізані — натягнув лишеодин шар термоусадки = а взагалі потрібно просто було натягнути шарширше - і тоді було б вааще все супер.). Я ще плюсові дроти вгофру одяг. Так спокійніше.
Драйвер (чорна скринька) + наш стабілізатор напруги (в зеленійтермоусадці)
7. Ховаємо блоків стабілізації куди завгодно і все. Роботазавершена.
блочок стабілізації в запобіжниках
Будемо сподіватися, що ДХО тепер нічого не загрожує. (ось туту коментах добре описані наслідки 14 вольт на ДХО, які і спонукалимене поставити на даний момент хоч стабілізацію занапругою:допоможіть з драйвером (lexa811) )
Усім удачі!
З.И. Вибачте за багатобуквію та якість деяких фото.






Коментарі10
один стабілізатор потрібен чи два, на кожну планку світлодіодів по одній?
Взагалі-то 2. Але я поставив 1. Поки працює. Рік як уже пройшов
Оновлення. Одна планка наполовину померла. Так що робіть висновки, як кажуть. 😊
Краще самому зібрати і струмові доріжки великі робити, тоді фіг що згорить 👍
А він стабільно тримає 12 вольт? Або якщо вхідна напруга плаває, то вихідна теж плаває? тобто наприклад Вхід - 14 вихід 12, а якщо вже вхід 12 то вихід 10.
ні. не плаває, начебто. ті. якщо поставив 12 - то хоч 14, хоч 13, хоч 12 - буде 12. У ось якщо вхідний 9 = то на виході теж буде 9. якось так
Спасибі)
незащо. звертайся, якщо че
Я на досвіді минулих помилок зрозумів, що потрібний стабілізатор для світлодіодів ((
летять вже з китаю - тижнів 2 і будуть у мене - поки нехай хоч так буде
