Подовжувач поворотів + g-sensor.
Як і в попередній — найпростіший подовжувач і строб аварійкою прирізкому гальмуванні. Жодних "дякую" для аварійки не робив, тому щоз минулого досвіду майже марна функція. "подовження" просто зачасом на 4 миготіння (у 626 була повна заміна реле, а тут трохипростіше). Схемка максимально проста, в розрив від підрульового доBCM, харчування і маса. ADXL335 Якщо його не ставити, то вхідобов'язково з'єднати з масою. Нього.
Пізніше зніму як працює, але нічого незвичайного там немає, приблизно як у моїй колишній 626, але строб повільніший зрозрахунку роботи ламп, а не діодів.

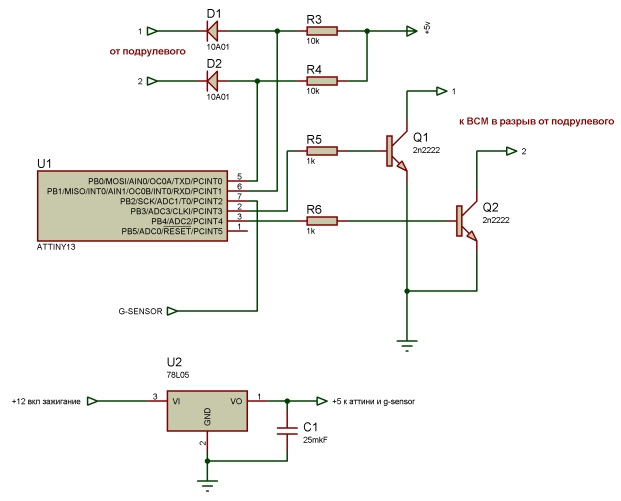

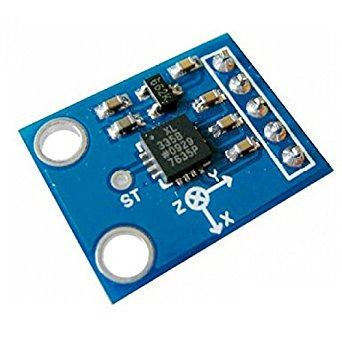

Схема Акселерометр
пс.Подовжувач я поставив давно, але через лінощі на ардуїні, щомарнотратно для такої простої функції, а тепер заміню на цей.
Коментарі11
Чудова штука, теж давно собі таку хочу. А можеш скинути скетч для ардуїнки? А то лежить вдома без діла, нехай послужить) І якщо не складно - підкажеш, до яких дротів підключатися?
Та запросто, якби не одне але. Я видалив прошивку з якоїсь неясної мені причини. Вчора сам шукав її пів дня, на жодному комп'ютері немає. Треба було перевірити ще раз масою комутується підрульовою, думав глянути — а ні! (( Там дуже простий скетч був....
Спасибі, треба буде якось зайнятися, як час буде. А від тиньки прошика сильно відрізняється?
Від тіньки прошивка звичайно сильно відрізняється. Починаючи від портів, закінчуючи синтаксисом.
Ні, я про основну ідею) про синтаксис і порти зрозуміло, але може це простіше поправити, ніж все заново писати
Можу порекомендувати ULN2003 - 40р. за десяток, 7-канальне складання ключів з відкритим колектором. Резистори та захисні діоди вже на борту, дуже зручно у використанні.
навіщо? замінити два смд транзистора розміром в 2мм кожен величезний uln? ))
І два резистори)). У SMD корпусі не така вже величезна
ну ... зайве просто. через два канали ставити мікросхему з купою ніг і юзати 2 канали? ні, це якби більше виходів було, тоді так, зручніше ) я чому ардуіно міняю на атіньку - зайва потужність, сенсу немає її використовувати тільки для цього. розмір д...
Ну так то так, дешевше в рази. Але як на мене ардуїнка за 150р теж не розорить, зате зручніше, шиється прямо від юсб ...
Неее. Ардуинка знадобиться інших цілей )) поставив щойно, дивилися як у придурка, коли я калібрував момент спрацьовування.
