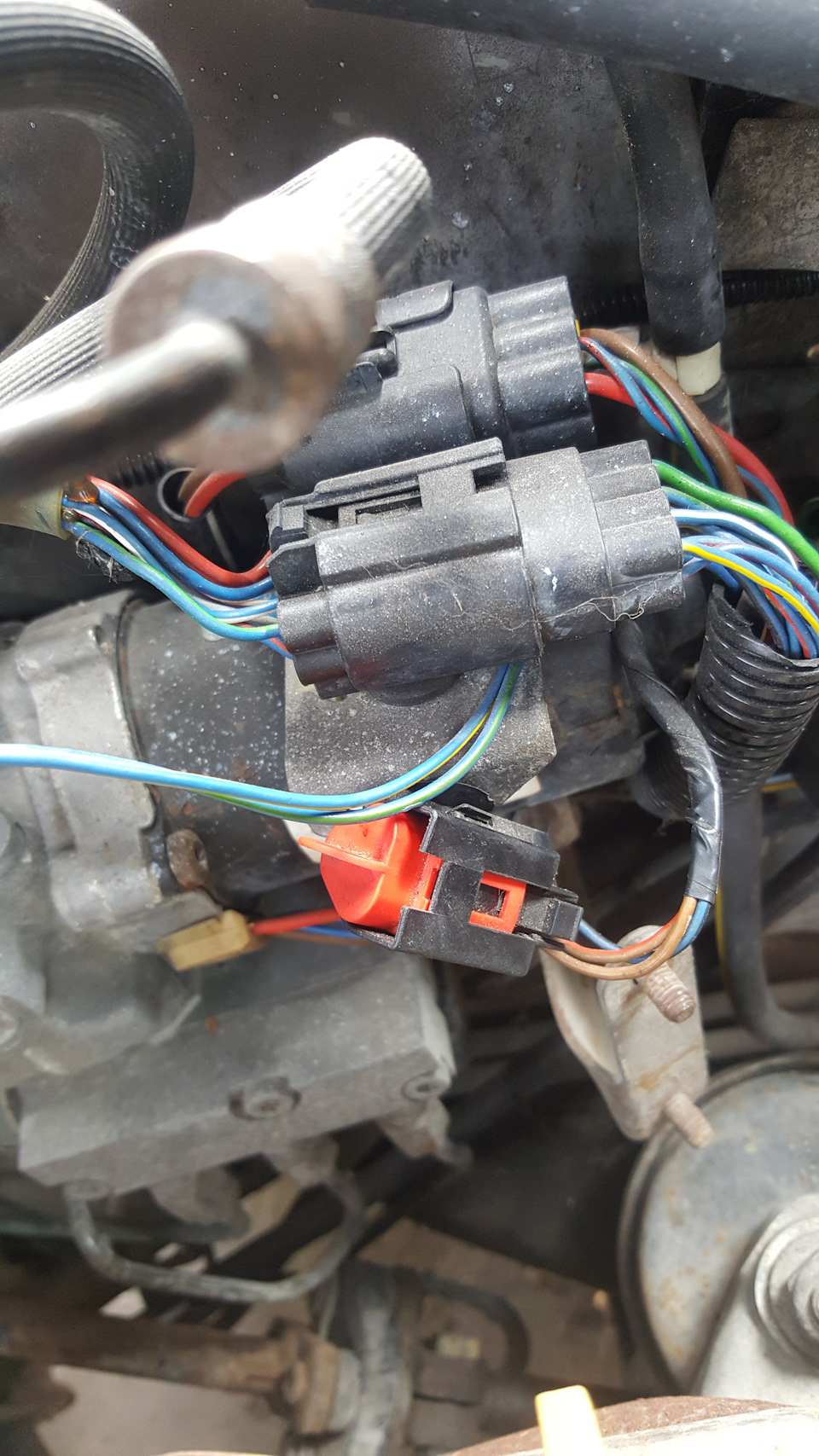

Ось роз'єм з червоною заглушкою.

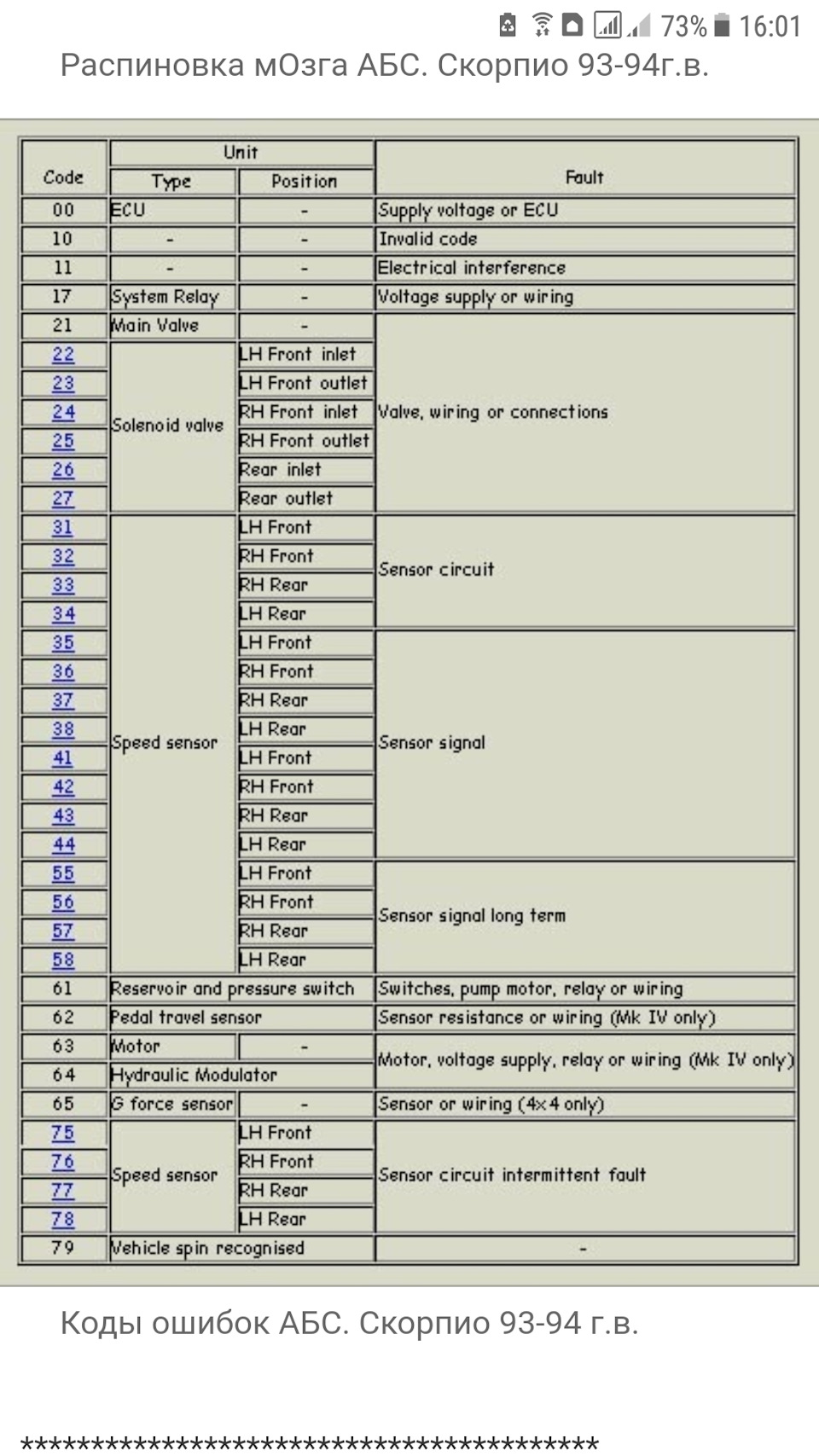

Сьогодні зробив діагностику abs. Перемкнув контакти на фішці білянасоса і лампочка на щитку почала блимати. Знайшов 7 помилок:17, 26, 33, 34, 63, 78, 79. Помилки тут дивився.
Схожі записи
Підсвічування кнопок заднього дивана.
Ось такі діоди використовую 12в. Ось такі роз'єми додавав. На 2 ніжці мінус, а на 5 плюс від габариту. До габариту приєднався під сидінням сірий або сірий з чорною смугою це габар…
6
Накладки для сидіння
Шукав собі такі накладки і ось вони у мене. Тільки під мої седіння треба кріплення приробити.
2
Подрульовий джойстик.
Подивившись купа інформації вирішив собі поставити. Так як на кермі пульт не завжди працює через те, що кермо крутитися і не проходить сигнал. Напаяв резисторів як на фото і все за…
20
Підсвічування ніг
Не працювало підсвічування ніг і світло в салоні при відкриванні дверей. Перевірив запобіжники проводку думав, що в блоці запобіжників проблема, при продзвонюванні контролькою не б…
8
Коментарі18
Дякую за схеми! Я офігел! Що тепер робити?! Вийшли помилки - 22, 23, 24, 25, 26, 27, 17, 41, 42, 43, 79.
а який рік машини у тебе? Судячи з фотографій роз'єм діагностики АБС знаходиться в самому гідроблоці?
Млинець, помилки майже один на один як на моєму. Скоро теж колупатиму. Удачі!
Який контакт із яким перемкнув?
Два нижніх. У верхній діод не вставляв оскільки лампочка на щитку замість діода.
А що за фішка? Як виглядає?
Якщо не ліниво - пошукай по скорповських бж. Хтось навесні або взимку робив діагностику абс і знімав відео. Я не зміг знайти.
Від така.
Потрійна фішка. Завтра сфоткаю.
Біля насоса?
Так
Воно?
На фото вона з червоною заглушкою.
У мене немає такої…
Щось загальний стан проведення АБС не фонтан судячи з кодів ...
По помилці 26 можна відразу знімати клапанний механізм із гідроблоку)))
Це так. Але мене бентежить велика кількість проводкових помилок більше. Я б їх виправив/звірив тестером а потім би вже курочив абс)))
Та 100% проводка та пару дохлих датчиків
