Встановив автоматичний блок управління кліматом. На установку пішло2 дні (вірніше 2 ночі).
Давно думав про заміну ручного блоку управління на автоматичний, але все ніяк він мені не Брати нові комплектуючі дорого та й невідомо де, а тут випадково зустрів розбиту машину, яку продавали назапчастини, вирішив що не можна упускати.
Найправильнішим варіантом було взяти все, це:
1. Блок клімату - 972501M570WK;
2. Проводка торпедо;
3. Датчик температури салону - 972701F100;
4. Датчик температури навколишнього середовища середовища -969852D700;
5. МОП транзистор - 971792J000;
6. Панель клімату - 847401M400WK.

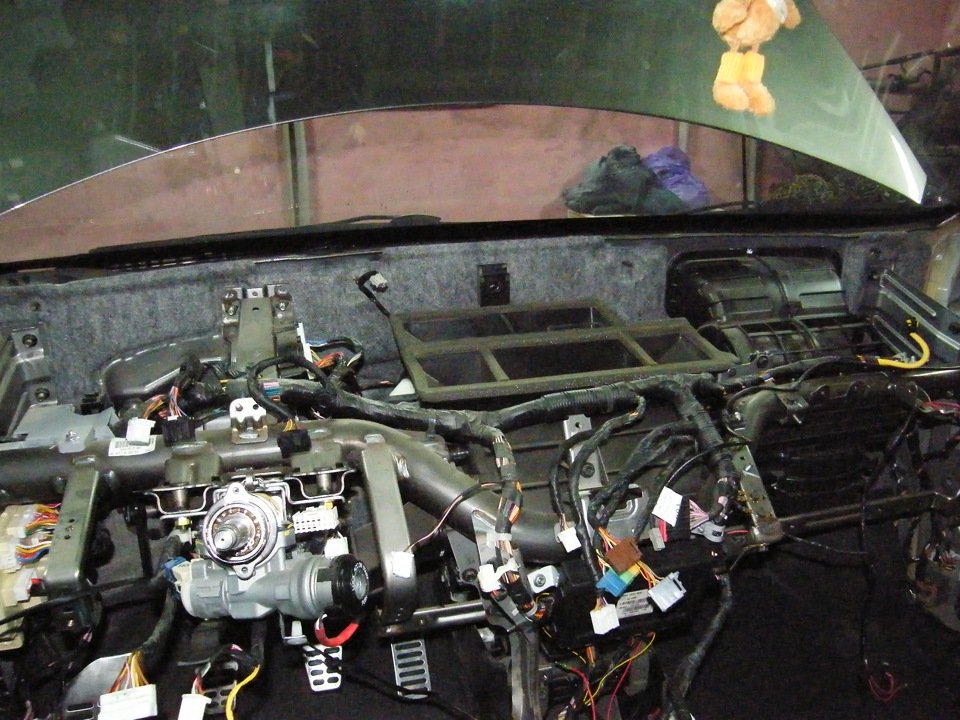

Найправильнішим варіантом було б перекинути повністю проводку, я ірозраховував, але не тут те було... У тій проводці, що я купив, були відрізані фішки на подушки безпеки., фішку моп-транзистора, фішки всіх заслінок, фішку салонного датчика температури, фішкудатчика освітлення та конектор JM03 я залишив. З усіх інших фішокбули вийняті клеми. Далі розбираємо торпедо (як розбирати дивимосяна хотлайні). Накидаємо на основну проводку на нашу і дивимося якїї доведеться укладати. Далі я почав "виплутувати" з моєї проводкипроводку кондиціонера. Почав з фішок блоку керування і пішовпроводами…
Після цього поверх моєї рідної проводки я поклав проводку клімату іпочав все ізолювати. Почав з фішок блоку клімату, потім від фішки вправій стійці пішов до всіх інших.

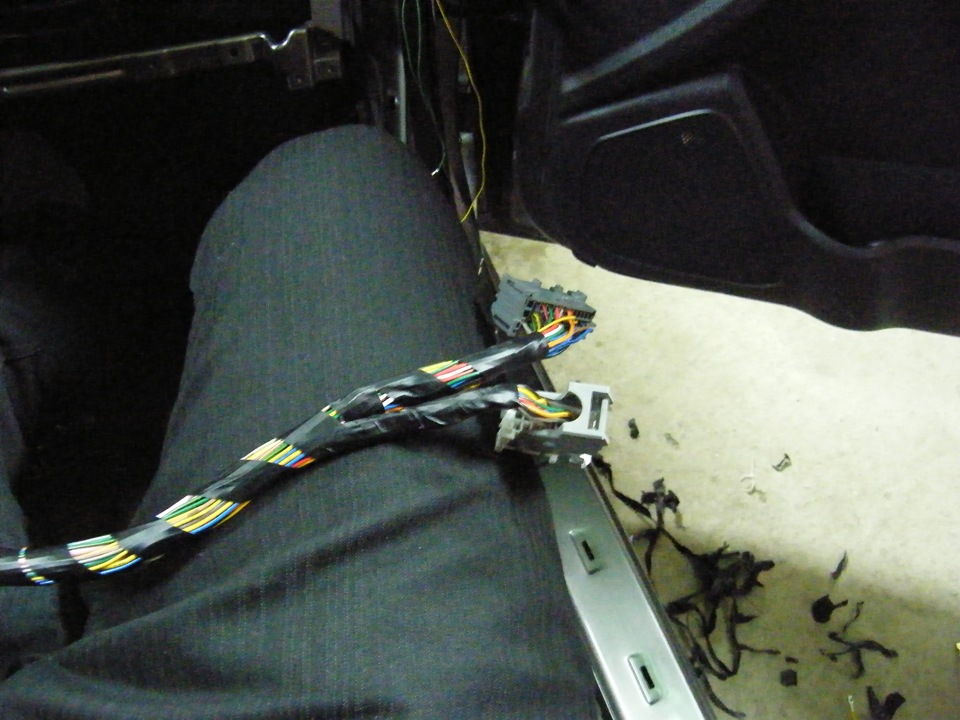

перемотана частина проводки

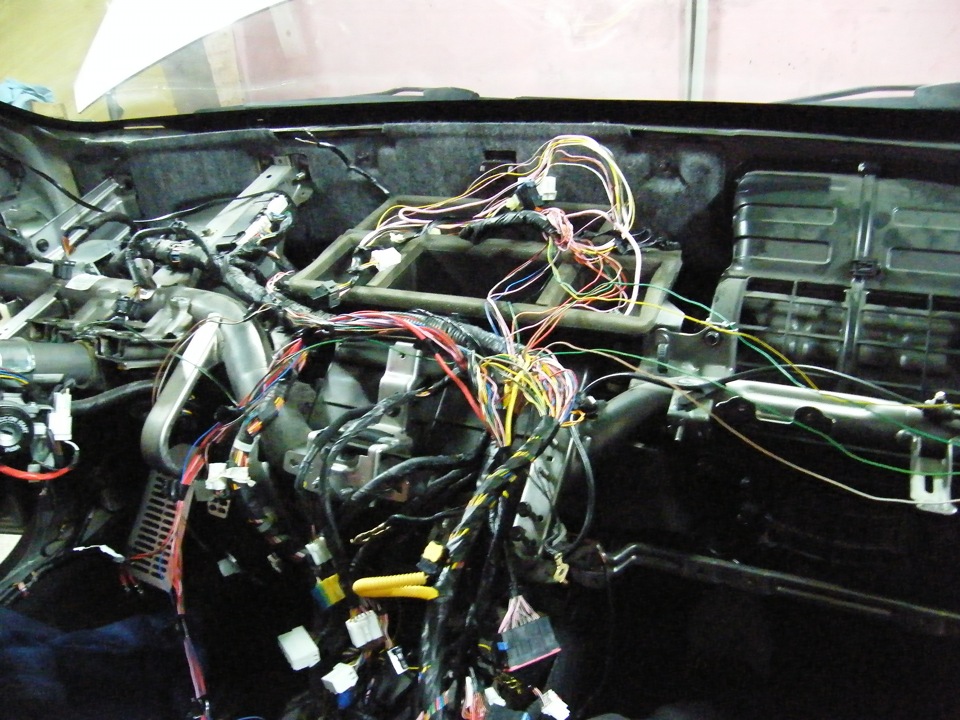

майже половина вже зроблена

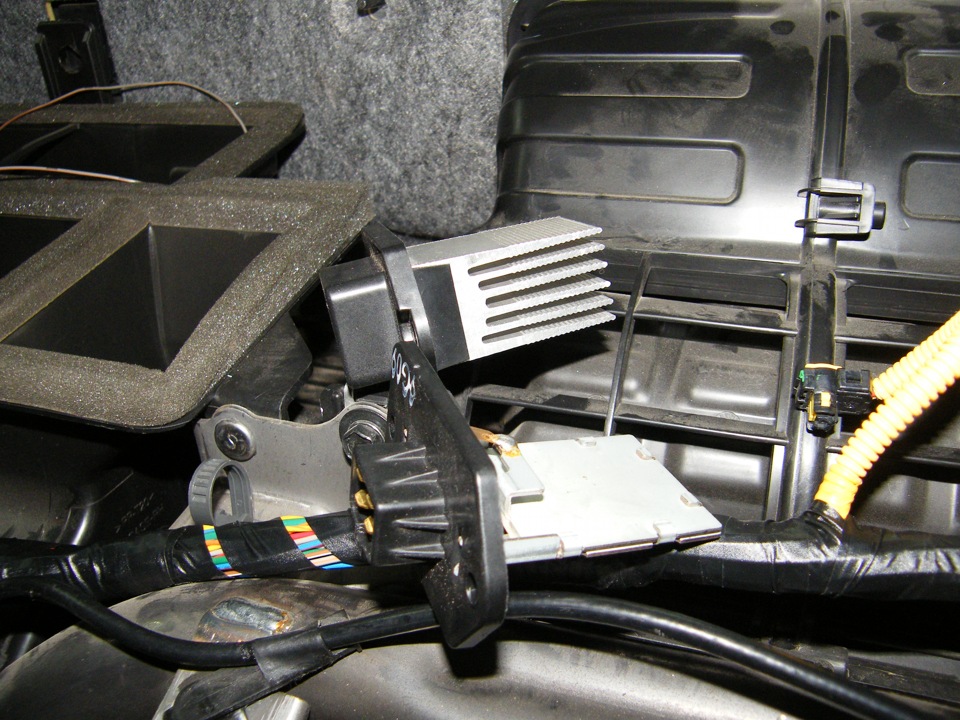

порівняння МОП-транзистора з групою резисторів, що з великимрадіатором це транзистор. Потрібні фішки, щоб правильно "розрахувати" довжину проводів і нічого не "висіло".
Проведення на зовнішній датчик температури довелося прокладатисамому, але там всього 2 проводи.
Після закінчення робіт у проводці не помітно було, що так хтось, щось робив, все як із заводу. Ізолента використовувалася якась "паперова" (так її назвали в магазині) вона виглядає точно так самояк і рідна, коштує трохи дорожче за звичайну.

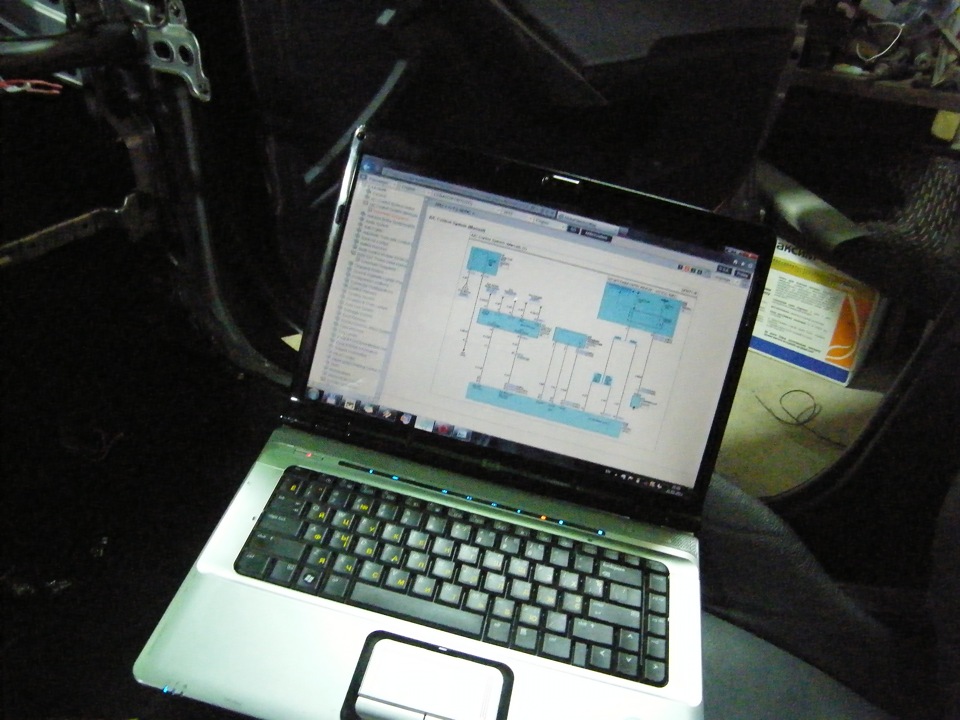

Після прокладки проводки підключаємо подушки (! ) підключаємо блокклімату, і тестуємо ... Коли я переклацав всі режими виявилося щоне працює підігрів заднього скла :(( Вже думав шукати де накосячив, дивлюся схему і тут мене осяяло! ВСM не підключений :) Зітхаю зполегшенням і починаю збирати панель. Користуючись нагодою, проклеїв повсюди антискрип.
З.И. Якщо є питання, задавайте постараюся відповісти.
