Встановлення дзеркала з камерою заднього виду Dodge Journey

Доброго часу доби .

Оскільки я не знайшов інформації як підключити камеру до штатногоекрану, а окремий екран ставити не захотів було прийнято рішеннякупити дзеркало з екраном та й камеру само собою.

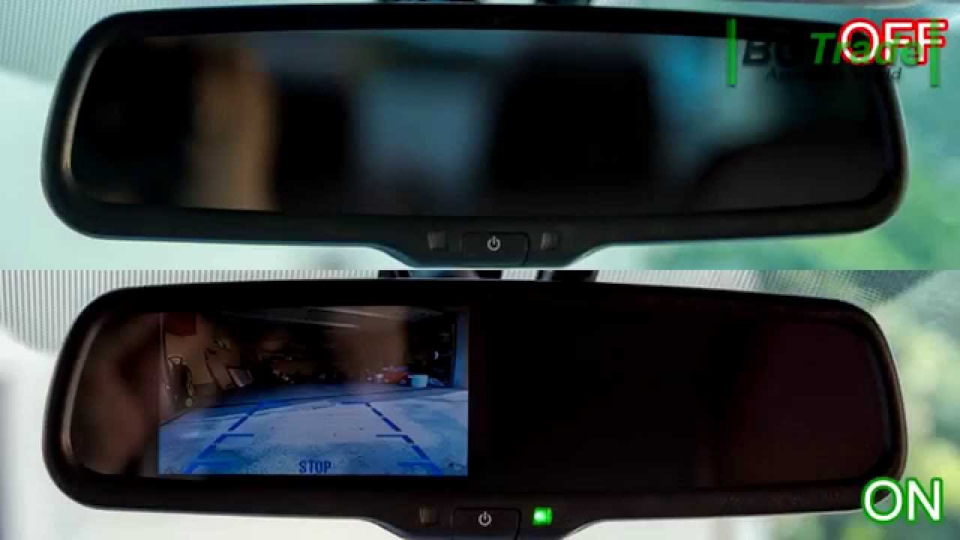

Поділюся досвідом підключення камери та встановлення дзеркала зекраном. — камера майже звичайна з або з великим кутом огляду і зустановкою в штатне місце підсвічування номера, зручно і нічогосвердлити не потрібно.— із дзеркалом складніше, теж правда з алі, спочатку вибрав неправильне кріплення, але китаєць змусив меневислати фото штатного кріплення, за що я йому дуже вдячний, оскільки точно не те що потрібно купив )))

Сорі фото особливо не робив, схем підключення є маса я розповім пронюанси.

> Установка №1
+ і — взяв з лампочки заднього ходу
відео сигнал кабель той що в наборі з камерою, на ньому є проводок+ який я так само підключив до + від лампочки, щоб не нянятиокреме харчування на дзеркало.
Все акуратно розключив у кришці багажника, тюльпан вдалося пропхатичерез гумову гофру і зайшов у салон, у напрямку машини - це лівасторона, пластик знімав по максимуму що б легше було пролізти, далівсе легко під стелею до стійки водія ну і далі над склом під стелеюдо самого дзеркала. На все пішло ну може години два — все підключиві був щасливий. Оскільки я був впевнений у схемі підключення, бувуже досвід встановлення камер я особливо те й не перевіряв і ЗРЯ! Завезену машину включаю задній хід і тут пливе, смуги — коротше жахкошмарний.
Жахливо засмутився — і почав читати інструкції в інтернеті. Вдалознайшов пост https://megadriver.org від Alexmtx — величезне тобіспасибі.
Установка №2 — по правильному.
1. Живлення дзеркала взяв окремо від прикурювача передньогооскільки він працює тільки коли включено запалювання, та можна булоі знайти простіший варіант, але я не хотів морочитися. Довелосятрохи знову розібрати пластмас але особливо не складно. Тепердзеркало-екран окремо запитано – працює я щасливий.

2. Проводжу тест — беру живлення камери з прикурювача у багажнику, відеосигнал залишаю старий кабель. Картинка вже не смикається, алеперешкоди все ж таки є. В наявності заводський звуковий довгийкабель тюльпан кидаю сигнал по ньому - про диво картинка майжеідеальна, є дуже мінімальні перешкоди, але це вже якщо зовсімчіплятися.
3. Тепер потрібно зробити так що камера брала "чистий" + зприкурювача але тільки тоді коли включається задня передача. Умагазині було куплено стандартне реле (у народі жигулівське) зколодкою. Схему не намалюю, але суть така, при включенні задньоїпередачі йде сигнал на реле, яке замикає розірваний в будь-якихінших станах ланцюг живлення камери - і про диво перешкод немає івсе працює як треба. Я щасливий.
4. Далі все акуратно провести машиною. Харчування від задньогоприкурювача заводжу через гумову гофру в кришку багажника, там всерозключаю, ізолюю, укладаю - що б нічого не гриміло нетіпалося.
5. Використовую прокинутий кабель відео сигналу з установки №1 якпротяжку. Щоправда через гофру протягнути товстий тюльпан уже невдалося — довелося трохи похитати гофру, заходжу в салон — далістарим кабелем, як протяжною, заводжу до водійської стійки новийкабель відео сигналу — все легко і швидко, а ось далі починаютьсяпригоди.

6. Оскільки дзеркало запитано від переднього прикурювача, гніздовідео входу тепер уже під панеллю — район бардачку — найдоступнішемісце, звичайно можна було випростати і вивести під стелю, алебажання різати дроти у мене вже не було. Далі опускаюся відеокабелем по стійці вниз - виводжу в район педалей, далі вже дуженезручно і складно за допомогою протяжки так що кабель не заважаврушійним деталям ( педалі, рульова колонка ) проводжу на правусторону в район бардачка, це зайняло більше всього часу але проліз.Все з'єдную, ще раз перевірка – все працює – Я щасливий.
