Хто стежить за моїм бортовиком той помітив мої старання і пошукизробити для мого щитка плавний пуск смд світлодіодів? ! і осьрішення знайшлося (дякую дядькові гуглу) він вивів мене на такийвже домашній MegaDriver.org а якщо саме то на форумчанина master2005 який якраз і настільки чітко розписав цюприблуду що зробити копію міг навіть делетант. Що власне я ізробив, прикупив на радіоринку деталі на 4 комплекти і 1 метрстрічки білого кольору (використовую її для підсвічуванняпідкапотки, багажника та місця задніх пасажирів)

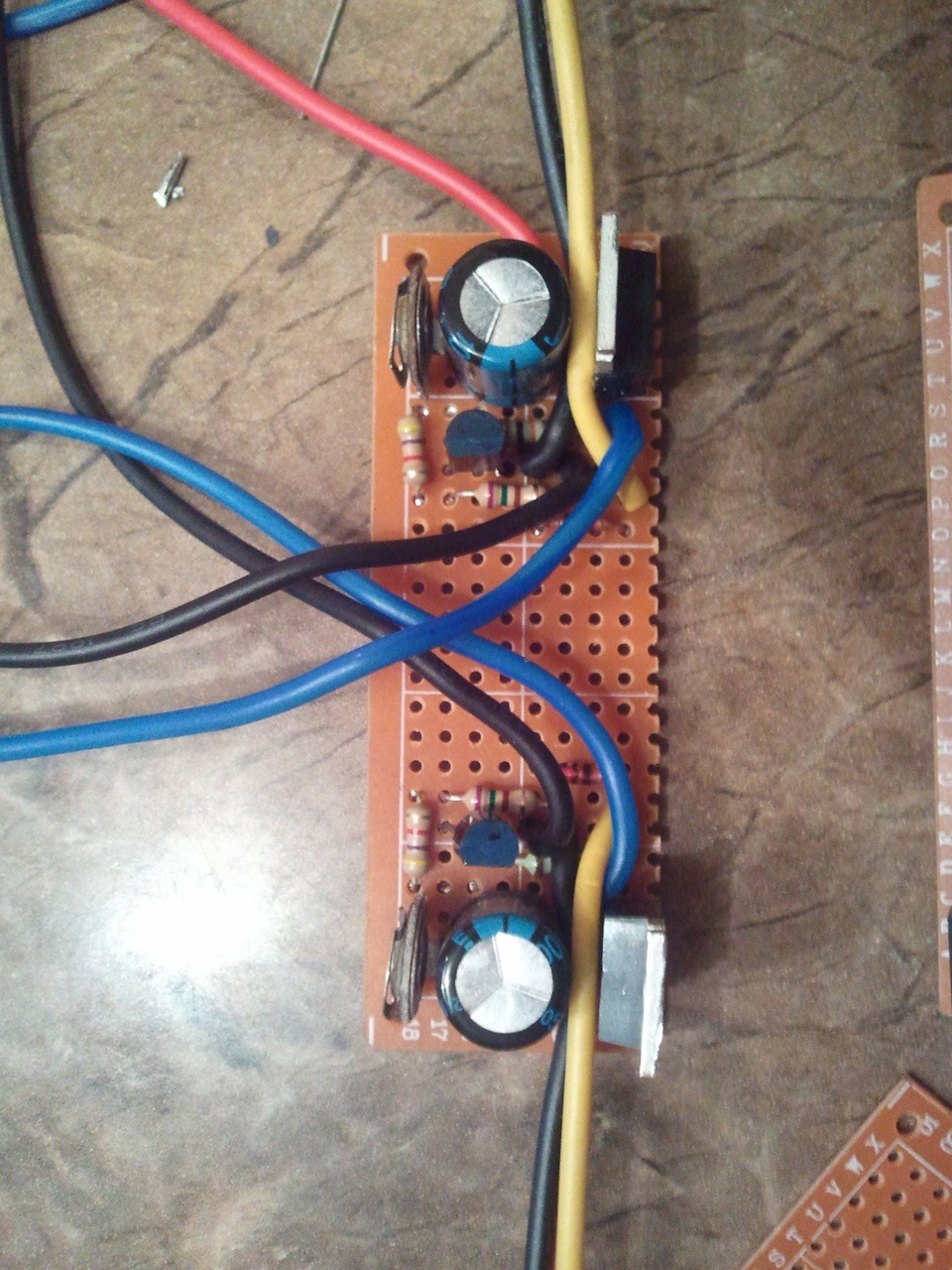

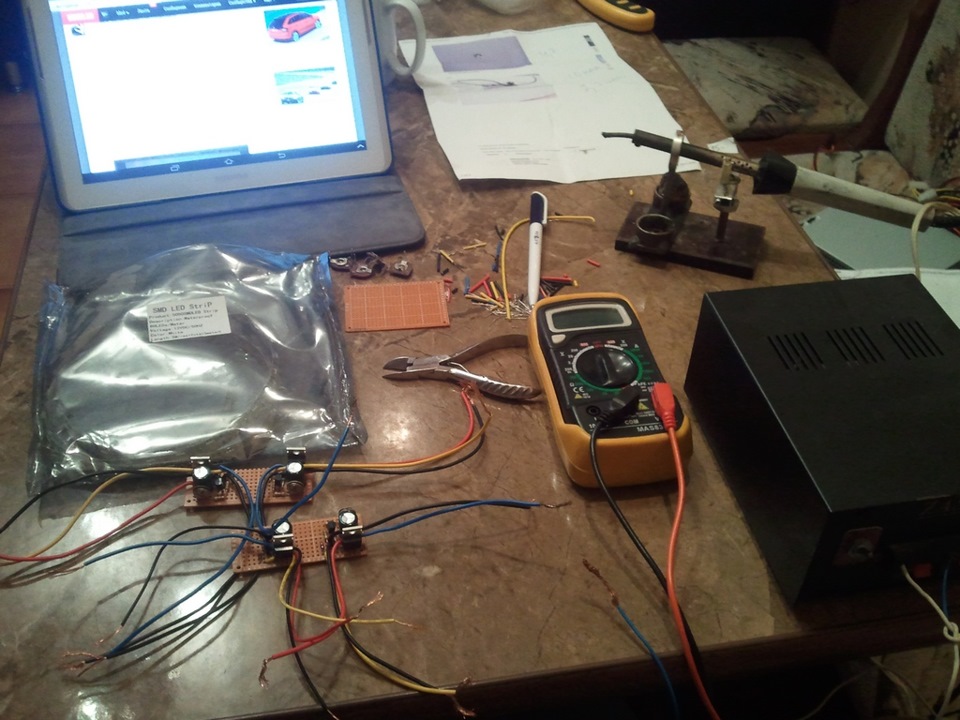

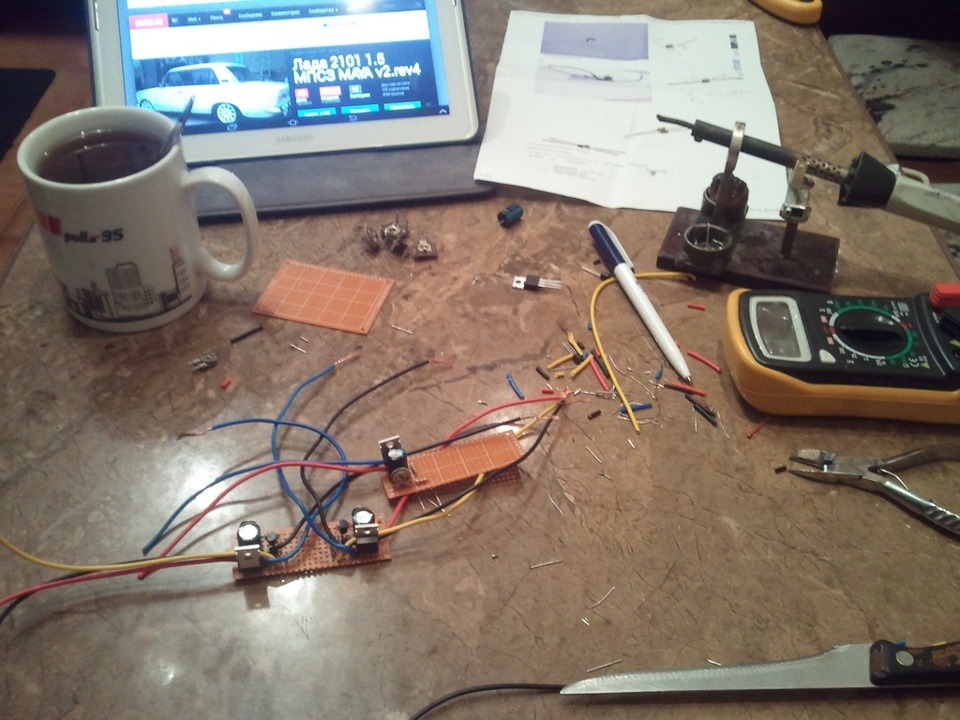

Виявилося що найдефецит це транзистори КТ 503Е які я ледве знайшов, другим дефецитом були змінні резистори 15 кому які так і не знайшова взяв замість них 10 кім (виявилися нічим не гірше) Коротшезібрався з думками і на кухню, першим моїм принципом було цемінімізувати плату до немагу тість щоб влізла в корпус стандартноїрелюхи 30-40А? !Тут і час затягнулося оскільки елементи немаленькі іїх треба було ще й правильно розмістити! штук а оскільки у менебуло тільки деталей на 4 комплекти то спаяв 4, мої хустки чітковходять у корпуси від релюх, повністю перевірені на працездатність, одну вже встиг продати своєму другові Ростику.
Якщо знайду завтра час обов'язково встановлю в машину і постараюсязаписати відео!

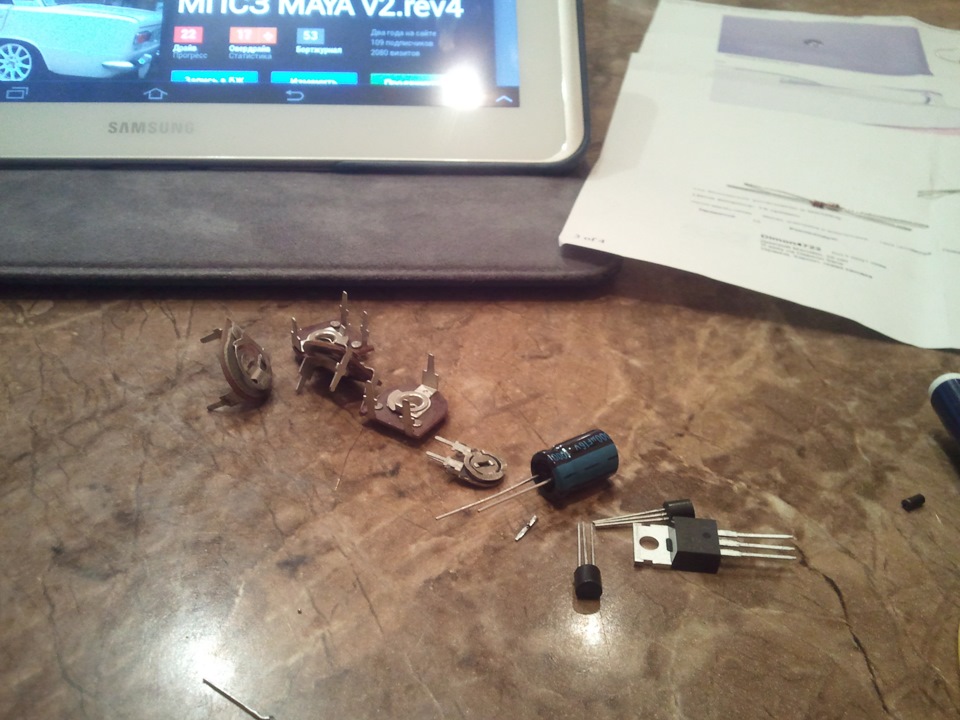

Перелік компонентів:
1. Ємність 16В, 1000мкФ
2. Транзистори КТ503E, IRF9540N
3. Резистори 750Ом, 10ком, 4, 7ком, 4, 2ком. Діод КД522Б
6.Монтажна плата.
Підключав для тесту 1 метр стрічки то IRF була ледь тепла (тобтощодо навантаження на цю плату сказати нічого не можу)
З повагою Павло!






Коментарі19
Дякую! буду вивчати.
аналоги кт 503 eradio-hobby.org/modules/a…log/%D0%BA%D1%82503%D0%B5
якщо можна номінал або маркування цього реле
Швидше за все це або аналогічне.його можна припаяти вертикально до плати www.vaz-gaz.com/article/a-3178.htmlрозміри і схема підключення. 20-30грwww.chipdip.ru/product/res55a-rs4.569.600-01.01/а ще таке www.chipdip.ru/product/k293kp11bp/або таке www.c...
О! А тут уже кипиш! Скажу так -1) те що можна додати до моєї схеми реле і скомутувати щоб управлялося мінусом я знав з самого початку.2) корпус взяв з згорілої релюхи, оскільки спочатку хотілося мінімізувати настільки плата влізла в її корпус. RRV13 ...
Ну як би не обов'язково використовувати таке громіздке реле. Якщо треба, в радіомагазині, продаються мініатюрні реле розміром з транзистор. Вони помістяться поруч із вашими схемками в одному корпусі
навіщо шукати іншу схему? якщо вже придумано реле, то яке ви розкурочили. реле піде живлення через кнопку дверей. Реле бувають нормально замкнутими і нормально розімкненими.
Можна і без реле. (+) буде постійним, а (-) мінус брати від дроту, що йде з кнопок. Навіщо фсе ускладнювати до такої міри?!
Ви правильно зрозуміли суть питання автора? на дверях кінцевики запитані на масу.
Правильно, ( — ) провід від кнопок кидаєш на еммітер транзистора КТ503, тобто мінусовий у схемі виведення, а LED ( — ) взяти з будь-якого місця на кузові авто, от і всі проблеми! При відкритті дверей вкл. схема, подавши (-) з будь-якої кнопки, тобто ...
все понятно.там і так на емітер кт 503 йде маса, а на виток польового трансу + харчування. За замовчуванням, і так зрозуміло, що ці маса і плюс йдуть від замку запалювання. Тобто схема починає працювати коли на вище перелічені деталі подали живлення ...
Брррррррр, заплутався вже ! Коротше так беремо + з плафонів і відкидаємо його, цей + підключаємо до діода КД522, стік полевика підключаємо до того місця, де був провід на плафоні, а ( - ) який йде на емітер КТ5 беремо з кнопок, ось начебто так, шкода...
ще раз поясню! для того щоб св.діоди тухли плавно, потрібно щоб вся ця схема була підключена ПОСТОЯНО(завжди/цілодобово/або через замок запалювання) до батареї.Але(!) щоб світлодіоди плавно засвітилися, потрібно Щоб плавно згасли, потрібно прибрати п...
це схема плавного розпалювання світлодіодів
правда? чуваки паліть! а краще в радіо-кружок запишіться!
пардон, мсьє ми з Вами трохи не зрозуміли один одного… Треба було мені уважніше автора читати =)
Те, що я шукав я вже спаяв і шукав цю плату для підсвічування щитка приладів в якому використані смд світлодіоди.
Є схема, сам малював її там стаб і рег. в одному, але щя немає нубука вдома, син забрав, а схему не скинув на компа, приїде, то викладу і схему, і відео, і фото, струм звичайно якість з телефону!
З настав 2014р. Є простіше схема, без польовика, я зібрав собі, працює нормал, до речі схема взята тут у когось з драйву, додав її ще стабілізатором щоб на LED менше напруги перло, ціна фсей складання 19грн.
