Плавний пуск та загасання для світлодіодних стрічок з регулюванням! Етап №2 створення друкованої плати своїми руками.

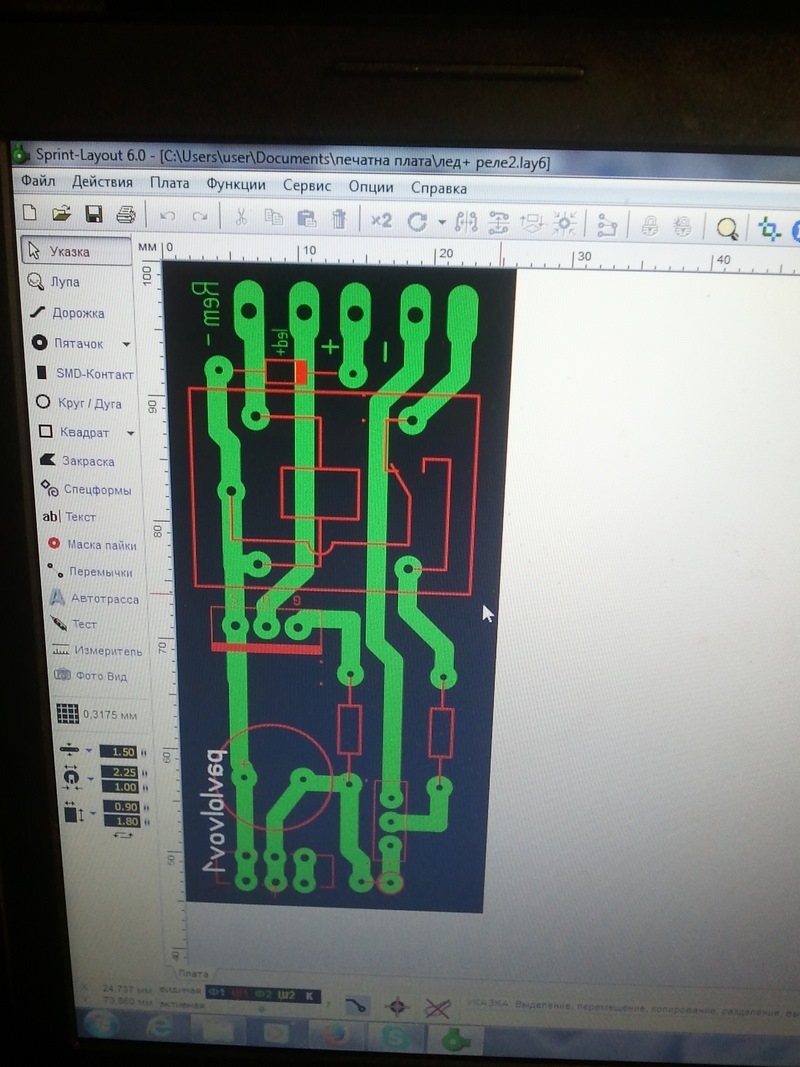

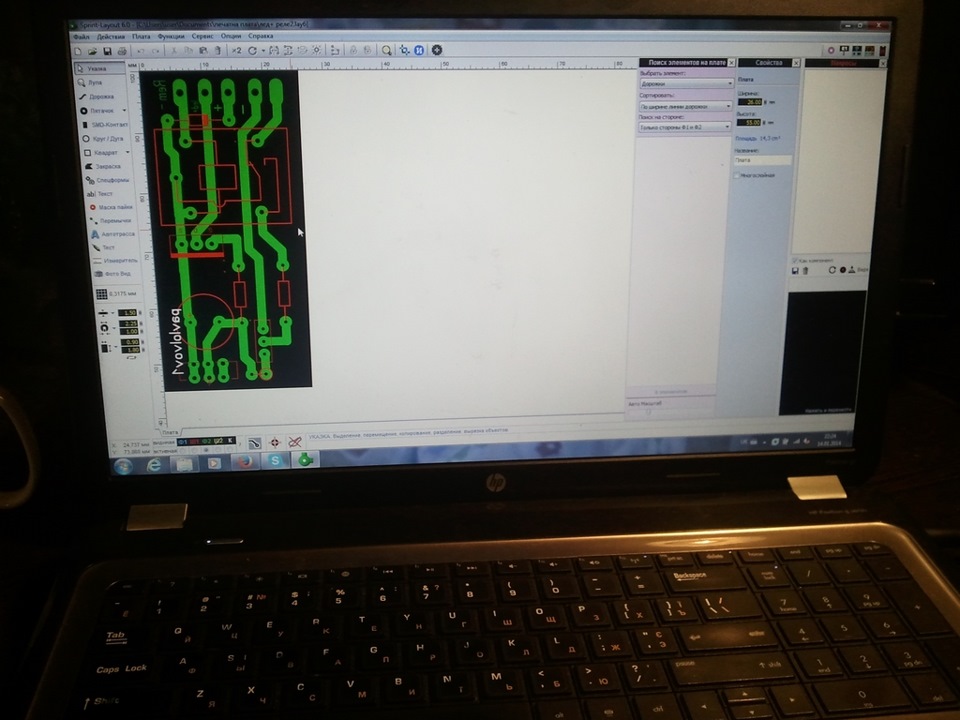

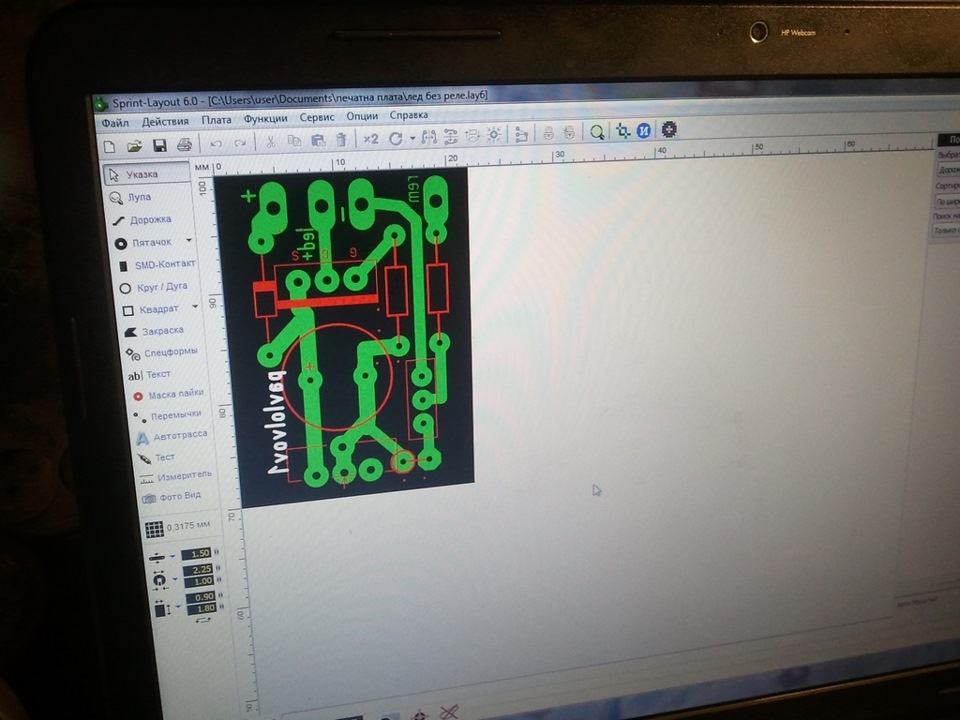

Думал-думав і зважився все-таки зробити друковану плату, довгошукав простеньку програму для створення друкованих плат і знайшовце Sprint Layout 6.0 rus .
В принципі без проблемно Друк заздалегідь прикупив на ринку, відразу взяв алюмінієві радіатори для полівиків і корпусні зміннірезистори 100кОм. Порошковий) Папір я використовував глянцеву якобкладинки від журналів, роздрукував 2 копії на всяк випадок. Самоліт ретельно прошкурив 2000-кою і приступив до роботи. Притискавпраску до оліту АЛЕ друга копія перебилася з успіхом. Потім опустиву тазик з водою на 15 хвилин для того, щоб папір розмокли і знявйого з плати. Труїться. Найважливіше підтримувати постійнутемпературу від 20 до 40 градусів тоді процес травлення проходитьшвидше, а далі ацетоном стер тонер і розпиляв на окремі плати.Залишилося тільки просвердлити отвори і бажано залудитидоріжки.
Що сказати - як для першого разу Я залишився дуже задоволенийроботою і думаю тепер це не остання моя робота. Незабаром я зберувже готову оновлену плату і підкоригую свій БЖ для того, щоб ВИзмогли б детально все побачити і почитати. Я думав до Нового Рокудоїжджу АЛЕ не встиг, перетнув нулі на другий день. АЛЕ тежприємно. (я нічого не підкручував, так вийшло) >

Сьогодні ледь знайшов свердла 0.7-0.8 так виявилося дифіцитом, пробував до цього 1мм але дуже вже отвори великі виходили а нам наплаті це не підходить.
Змайстрував з підручних матеріалів міні свердлилку, за насадку длядриля був використаний ковпачок від кулькової ручки та голка зішприца + клей, пару пробних дірочок і все пішло як по маслу:-)Скажу чесно - це стомливоскрупульозна робота просто вбиває, але яїї здолав. Ось результат на фото нижче. >
