Оскільки після інциденту з автокоректором я для себе прийняврішення ні за які коржики не лізти в електроніку, поїхав насервіс.
Там насамперед звичайно перевірили запобіжники Що ж, требадивитися проводку, а для цього треба дерибанити салон, а самецентральну консоль і панель.В результаті виявилося що консоль томожна було і не чіпати, але раптом кому цікаво буде:

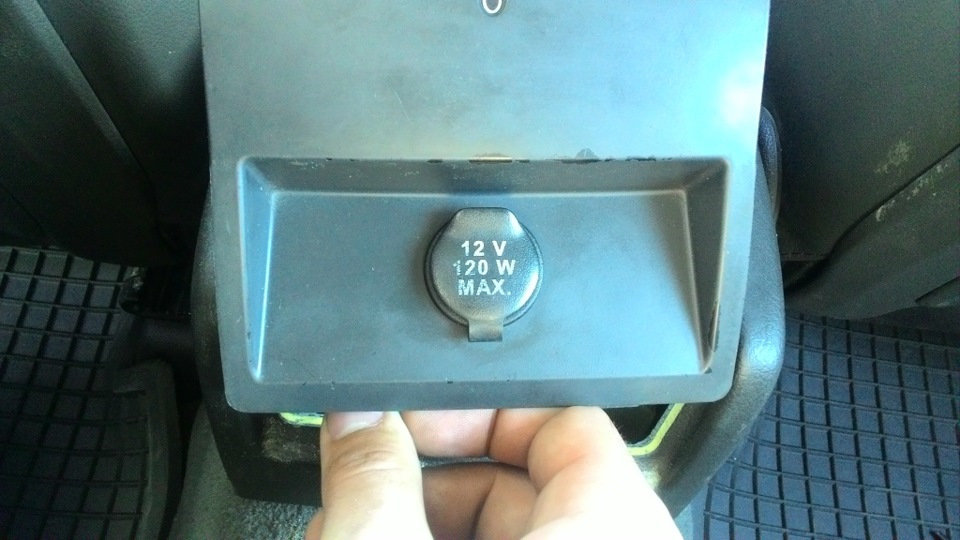

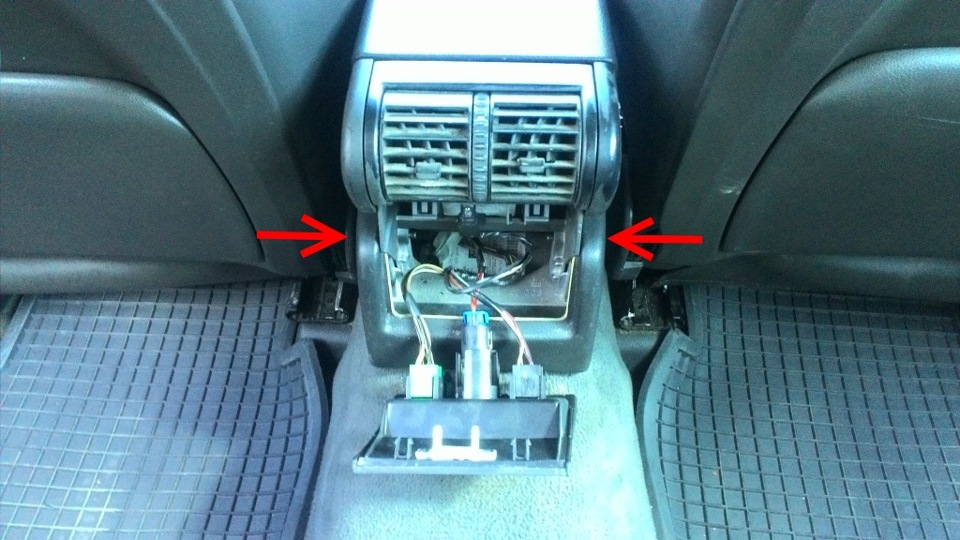

Спершу витягаємо підлокітник викрутивши 2 болти

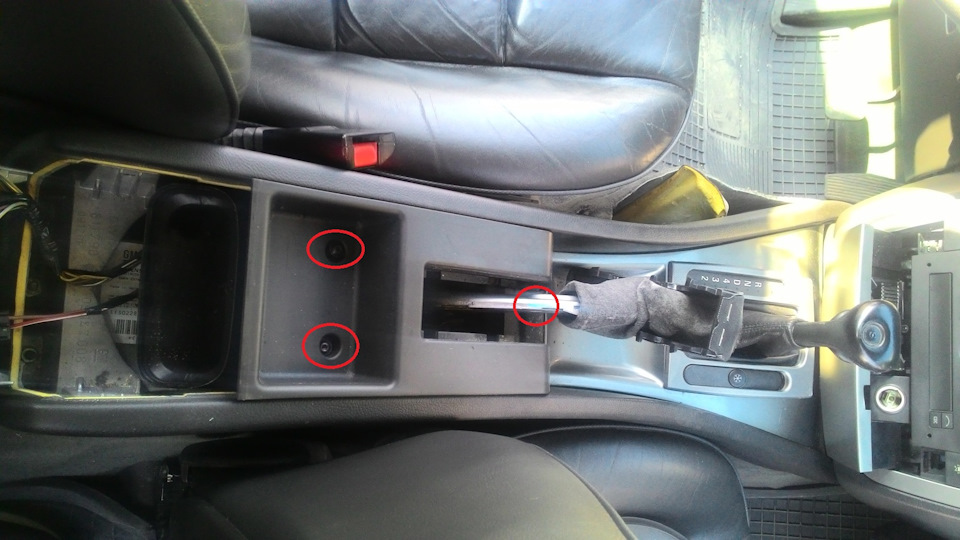

Виймаємо кріплення чохла ручника (на клямках) і відкручуємо 3 болтикріплення пластикової панелі

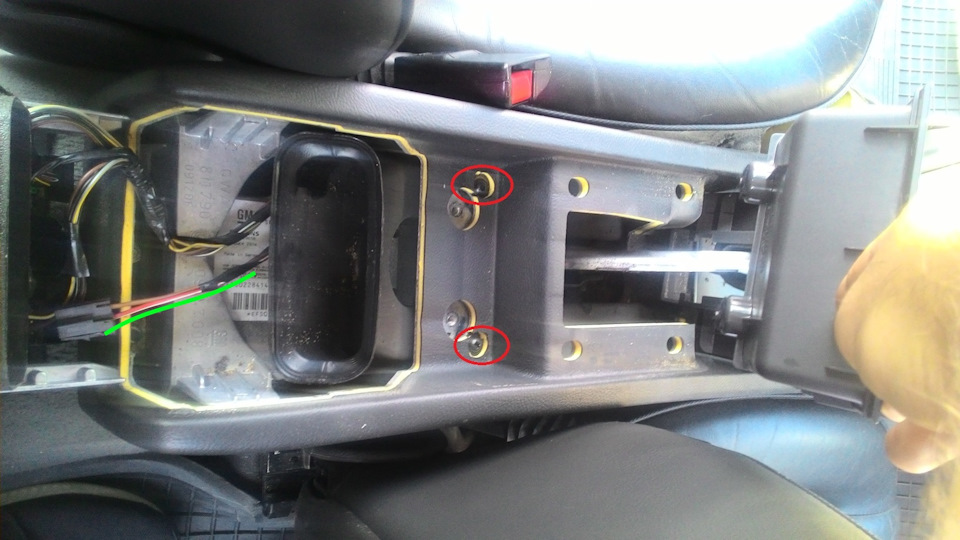

Відсунувши пластикову панель, відкручуємо болти кріплення собс-ноТут…

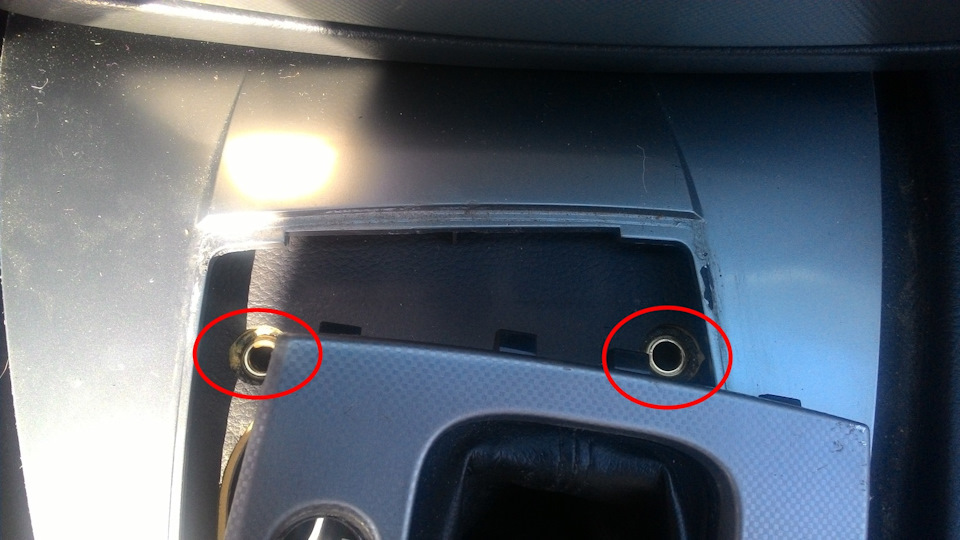

… і ще трохи під панелькою селектора АКПП Під консоллю не виявилосянічого цікавого (крім битого скла — цей пепелац не перестає менедивувати), тому переключили увагу на панель. Там все просто, головне витягти багатостраждальну (через спосіб кріплення тавилучення) магнітолу і відкрутити один шуруп кріплення передньогоприкурювача — далі все зрозуміло. Роздерибанів консоль побачили, щопровід, що цікавить нас, природно виходить з одного короба зджгутом проводів і входить в інший короб, який у свою чергу йде якнаправо, так і наліво
Схематично — якось так
Повивчивши пози камасутри, електрик таки з'ясував, що цей злощаснийпровід виходить десь сюди. Десь глибоко в надрах панелі зазапобіжниками та всякими реле. ЗИ.:стрілка вказує не на бічнучастину панелі, а на те, що воно глибоко в панелі і підбиратисятреба знизу і закінчується ФІШКОЮ!
< Толі під запобіжник, чи то під реле — там дуже тісно і такна вигляд не зрозуміти. Спробували спочатку вставити запобіжник - 0на масу - все також немає контакту. Тоді електрик взяв звичайне5-ти контактне реле, вставив у цю фішку - І воно заробило! ЗВИЧАЙНА, С**А, РЕЛЮХА! Та тому що це тут пару хвилин читання, анасправді електрик ВЖЕ ПІВДНЯ ДНЯ ЛЮБИВСЯ, БЛДЖАТ! НА ПРИКУРЮВАЧ! РЕЛЕ! Гаразд, добре те, що добре закінчується — прикурювач заробив— і бог з ним. > Заменил блок управління кліматом:старий ліворуч, новий праворуч
Трохи допилив корпус кріплення магнітоли (просвердлив 2 отвори івипилив шматок пластини), ніж зривати лицьову панель магнітоли підчас вилучення стандартним методом, а Г-образной проволочкой поддетьза корпус самої магнит і спокійно витягнути. У самій магнітоліпопередньо вирвали КЕМ усі клямки. Опробували - дуже легко і зручновийшло, магнітола сидить на місці як влита, не дивлячись навідсутність жорсткої фіксації Замінив чохол ручника Ну і звичайнож, який омеговод не виправляв дверні карти. Проклеїли всі 4
Засім усім дякую за увагу і витрачений час, усім за все.
Коментарі13
У мене вона днями там же пропало харчування, виходить треба лізти збоку панелі?
Я сам туди не лазив, лазив електрик, я лише спостерігав збоку, тому можу сказати лише наступне Десь усередині панелі, за запобіжниками і блоком реле потрібно гикати червоно-білий дріт. Він знаходиться в цілому джгуті проводів, який ( джгут) виходить ...
виходить просто реле старе здохло і не подавало харчування?
Ну, що у вас я не знаю, я не екстрасенс, але у мене воно не те що б здохло ... воно було геть-чисто.
І так, на фото Десь глибоко в надра панелі за запобіжниками і всякими реле стрілка трохи збиває з пантелику з першого погляду вона вказує на бічну частину панелі, але насправді я хотів вказати на те, що воно де глибоко всередині і підбиратися туди тр...
я замість прикурювача поставив usb розетку! дуже зручно телефон заряджати спереду ні які проводи не бовтається! З.Ы. цікаво на доресті така ж релюшка стоїть?
на дорості там тупо від запалення працюють обидва прикурювачі
Для зарядки телефону зокрема і наявності ЮСБ роз'ємів взагалі я заморочився трохи інакше, але це вже буде окремим записом
Реле там мабуть для того, щоб забезпечити роботу цієї розетки при вимкненому запаленні. А щоб магнітолу нормально витягувати потрібні спеціальні скоби, тоді і підпилювати не доведеться ;)
О_О, воно шукає і без запалювання працює?! А щодо скоб - так от і загвоздка в тому, що треба спеціальні. А тут будь-який провалаканама загнюль, пад мигнитол вставіль, на себе патинуль - вах-вах-вах як добре витягніть.
ага, працює в першому положенні ключа постійно. або взагалі без ключа, керуючись блоком комфорту, включається на певний час разом із включенням салонного освітлення (з брелока, з відкриттям дверей, з включенням за допомогою блоку світла)
Що правда? О_о Свого часу хотів замість розетки поставити юсб зарядку і з'ясував що вона без запалювання працює. Думав колишній господар намудрив думав навесні лізти в завод повертати) До речі, а якщо гудок працює не на заведеній машині це норма?
Норма, на гудку постійний плюс і постійний мінус через кермо йде
