USB тут… тут все: AUX, USB та Я :-).

Всім привіт! " Цей запис зрозуміють більшість Сидівників :-)
USB - ось чого так не вистачало з моменту покупки авто. Але все ніяк до цього справа не доходила.А останнім часом мій магнітофон менедопік дуже, замахався я паяти цей чортів роз'єм на панельку.І ось, після чергової пайки стало питання що робити з магнітофоном.Ну тутє три варіанти:
/>
1-Рідний магнітофон, але тільки в парі з USB;
2- 1-DIN магнітола;
3- 2-DIN магнітола.
< Третій варіант відпадав відразу, з економічної причини Першідва варіанти зі своїми плюсами і мінусами:
1 - важко знайти USB Unit, потрібно знайти живу магнітолу, гемороїтися з підключенням того самого USB, т.К. З проводкою йогоне продають, зате не змінюється вид передньої панелі, працюютькнопки на кермі, та й взагалі все штатно. Знову нормальних грошейбуде коштувати, але і це не головне - мені дуже не подобається1-DIN голова в панелі Сіда, убого виглядає, не в образу ні кому, цемоя думка. Загалом, почав я шукати USB Unit, і знайшов на ОЛХ за1000 грн. = 40 $ (рідний до уваги коштує 25 567, 00 грн. = 1000 $), дорого, я не знав, чи готовий я був за ці гроші його купувати. Уцей же час IlyaBurdinsky Погодився продати мені своюмагнітолу за нормальною ціною (ілля дякую ще раз! ), і я вирішивпотрусити продавану з ОЛХ. І, як виявилося, не дарма вирішив, чизійшлися ми на 500 грн. :-)
Швиденько все замовив, поштою прийшло й почав я розводити проводку.Тему підключення я обмактивував вже давно, тому я вже знав що меніпотрібно. На сусідському СТО у газовиків намутив «мамок» дляпідключення до магнітолі, на радіо ринку було куплено комп'ютернийшлейф проводів від блоку живлення до материнки, USB та AUX короткіподовжувачі (для проби).<
Озброївшись схемою DartVilller, першопрохідникацієї справи, я почав роботу.

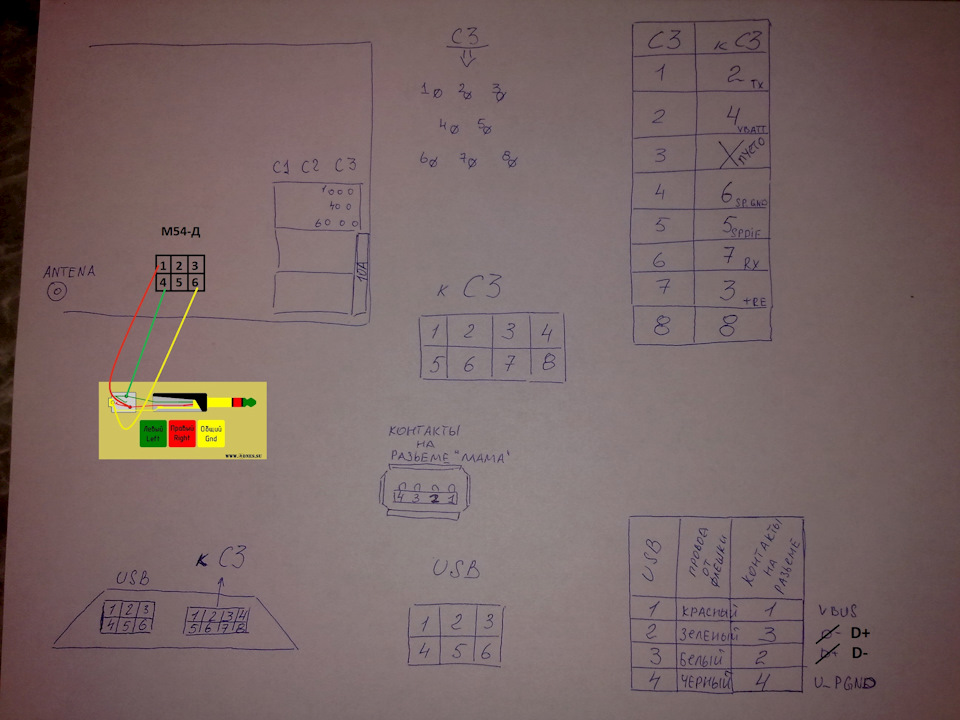

Схема DartVilller
< Dart вибач, схему трохи підправив і доповнив. І ось що в меневийшло:

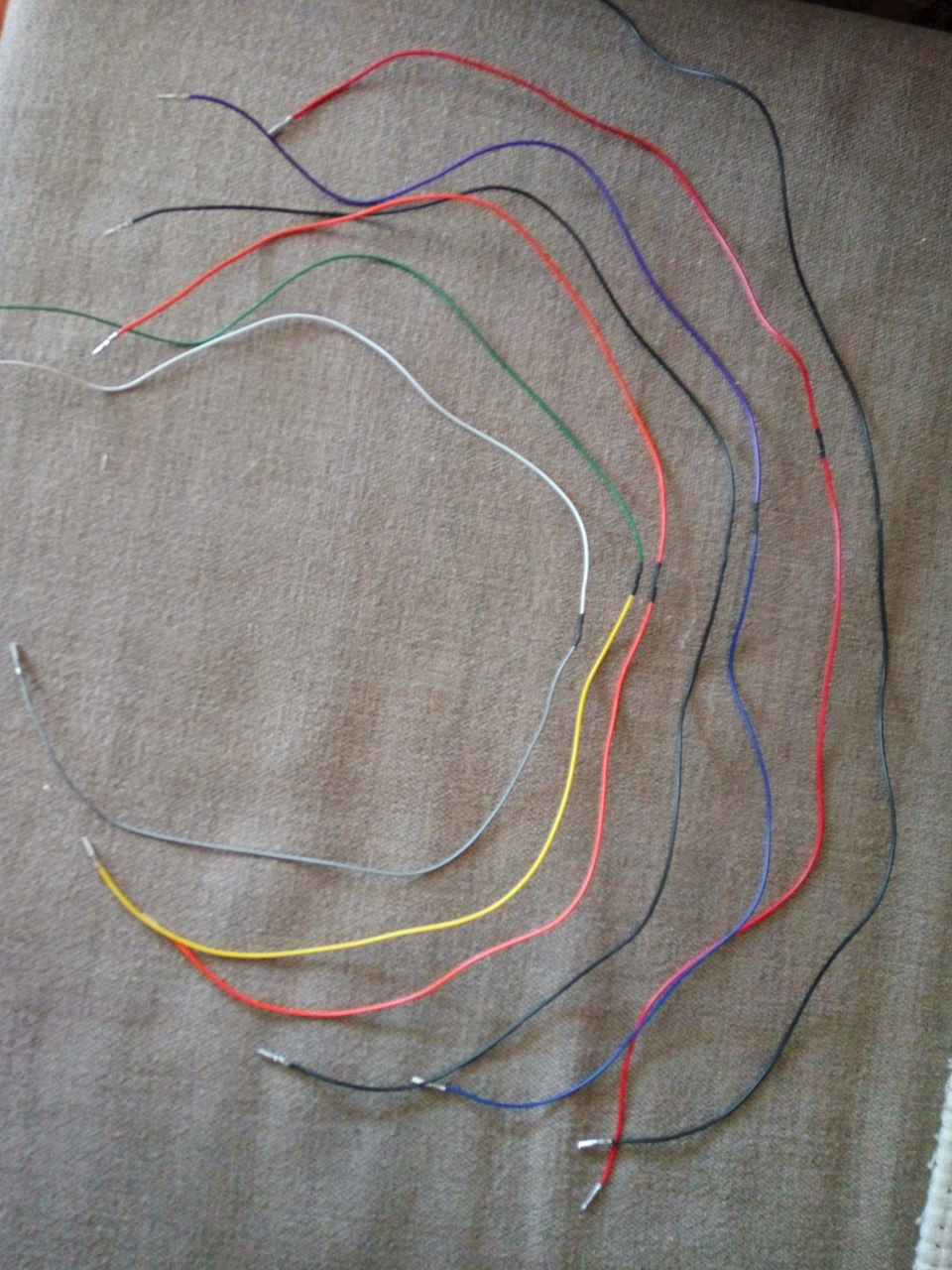

Пучок С3 – кС3.Рекомендують використовувати екранований провід, алеу мене такого не було а FTP мені здався не практичним, хоч і був умене класу 5+. І вирішив я зробити екран сам, використовуючиалюмінієву стрічку на клейовій основі. Не знаю, наскільки цеправильно, але зайвим точно не буде :-) Блок USB Unit розбирав дляперевірки розпинки, у нього на платі доріжки підписані, всезбіглося з Dartом.

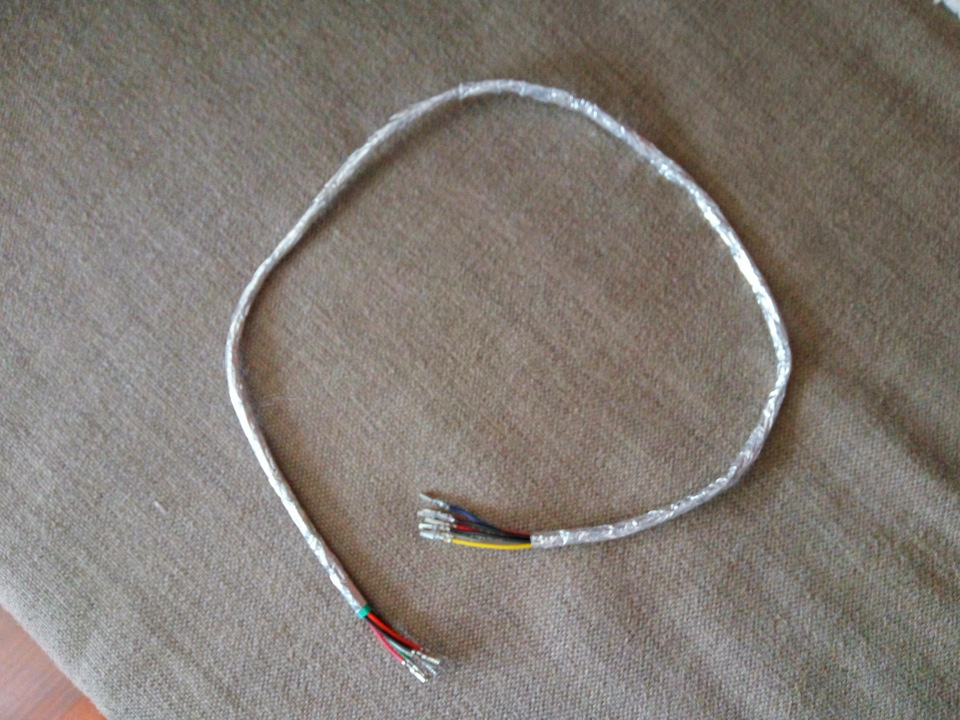

В алюмінієвій стрічці.

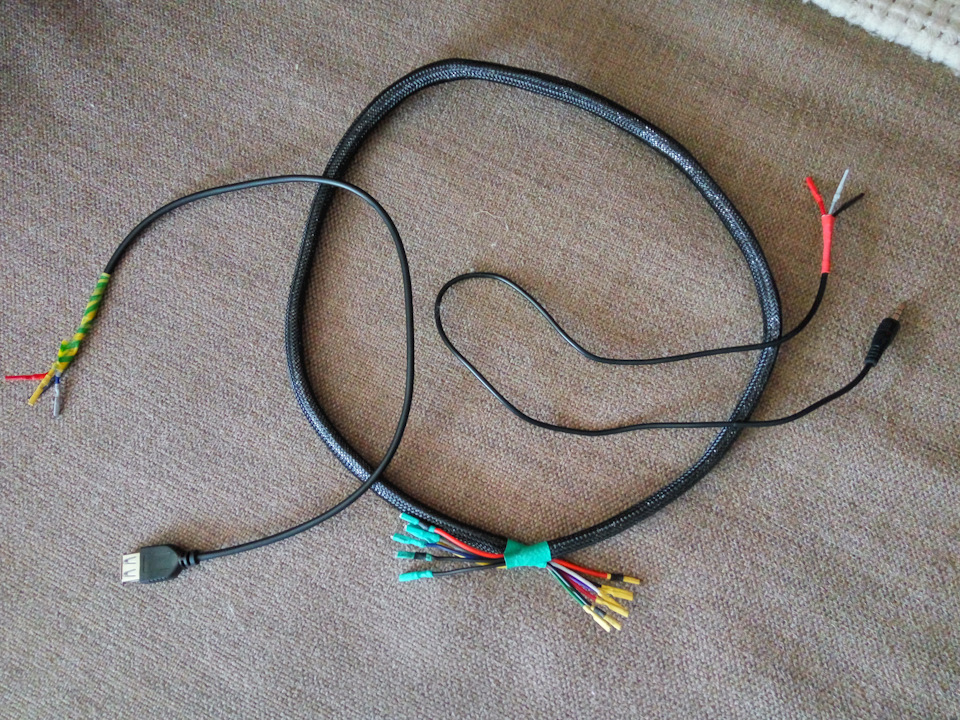

Весь набір проводів.

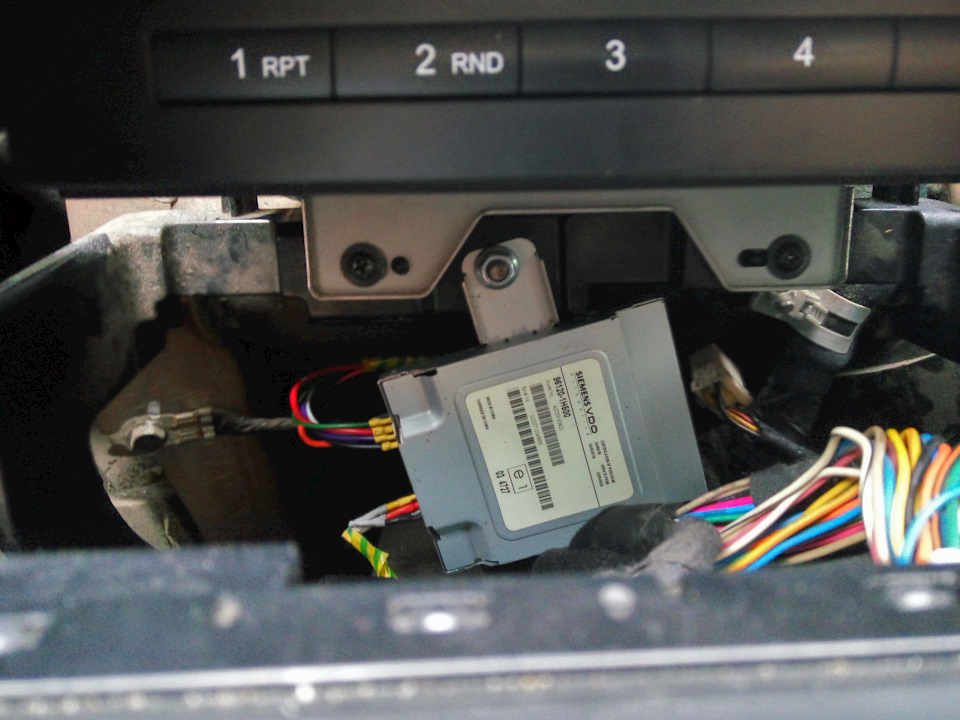

З першого разу підключити не вдалося чи то через те, що було вжетемно на вулиці, чи то пивко в голову дало, загалом, спалив я двазапобіжники і вирішив відкласти витівку до вихідних. Як потімвиявилось, на кількох клемках прорвалася термострічка і воникоротили. Все переглянув, поправив і вуаля, все працює! Блокзакріпив прямо під магнітолою за блоком управління печі (кондея), місця там достатньо. USB і AUX вивів поки під нижнім бардачком, потім визначусь як мені буде зручніше і поміняю розташування.br> Тепер їжджу і радію, і подумую все-таки зашумити двері.Тільки не знаю, коли час виділити, хоч і матеріали для цієї справивже давно лежать.>
