Встановлення камери заднього виду Avensis T27

Набридло, як страус, витягати голову у відчинені двері припаркуванні задом на стоянці. Вирішив встановити камеру ЗВ.Хотілося, щоб було якомога акуратніше, наскільки це може дозволитикитайська продукція, і щоб нічого не свердлити в авто.Знайшов, доречі, не відразу, на ось ось таке рішення aliexpress.ru/item/400022... . Допилювати, а під нашу модель авто.У комплекті йшли ще камерата комплект для бездротового підключення.Хоча в цьому магазині є йокремо скло з майданчиком.Як виявилося, плафон — точна копія могоштатного, один в один.

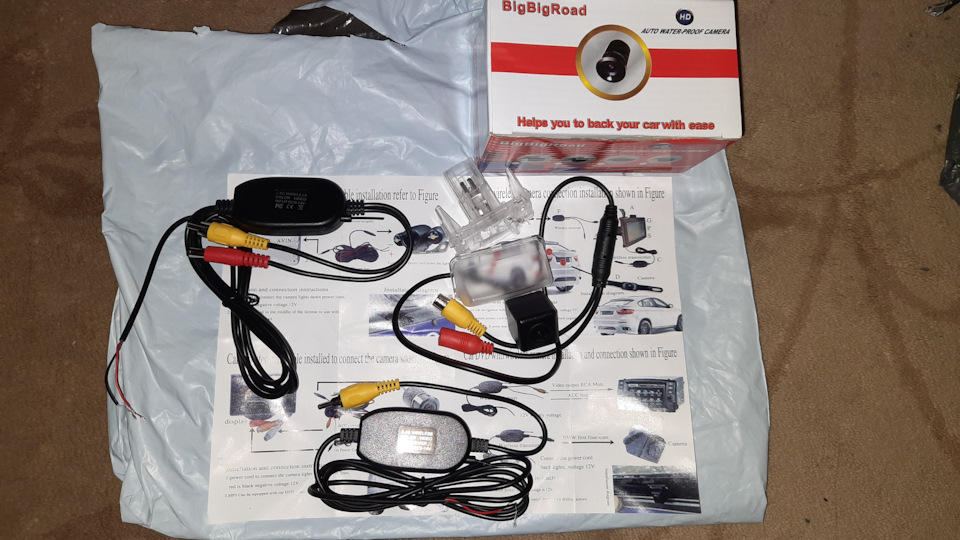

Фото 001. Комплект камери.

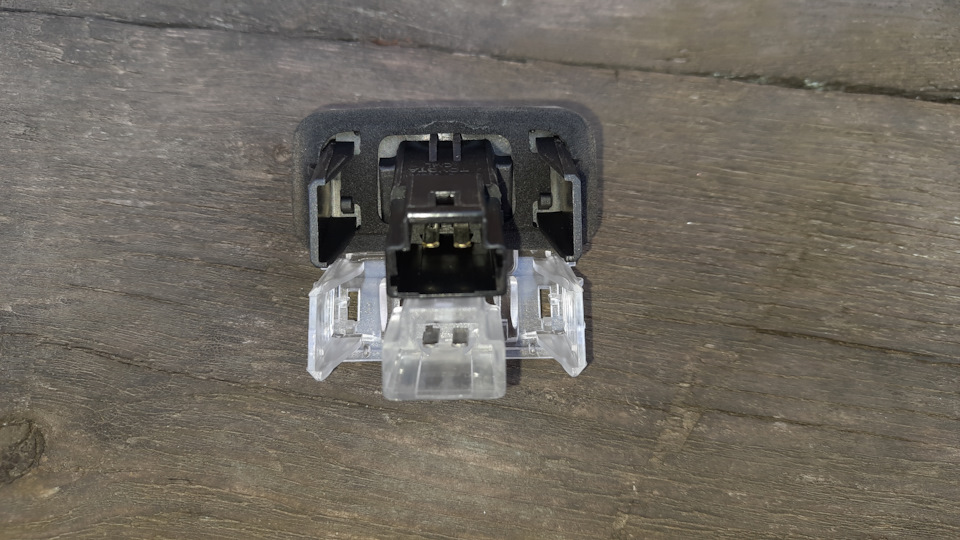

Фото 002. Плафони ідентичні.

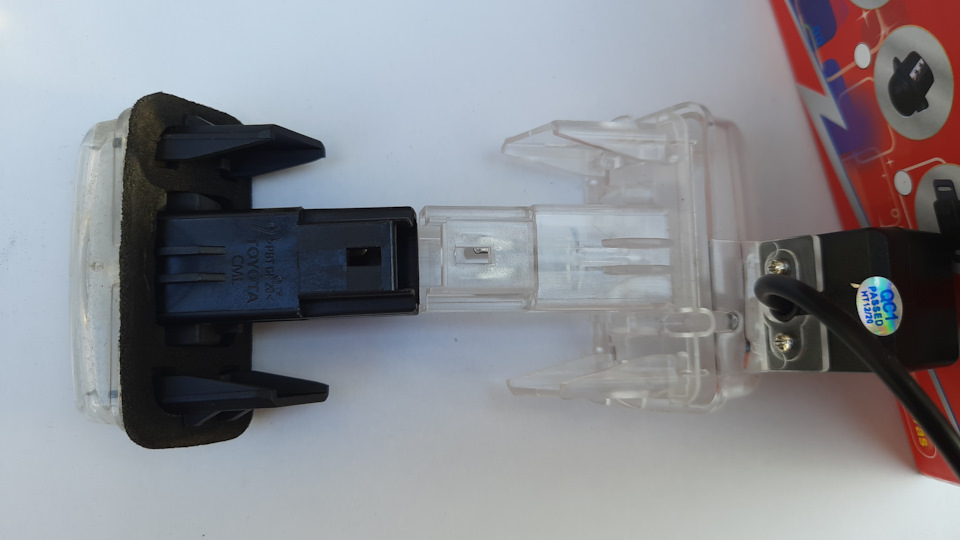

Фото 003. Плафониідентичні..ru/item/400076…J01ZQpmOjCHAaAjLKEALw_wcB .
При розбиранні керувався сервісмануаламиzatonevkredit.ru/repair_m…wdoc/AWIhk-NeRvZszzJrgI >

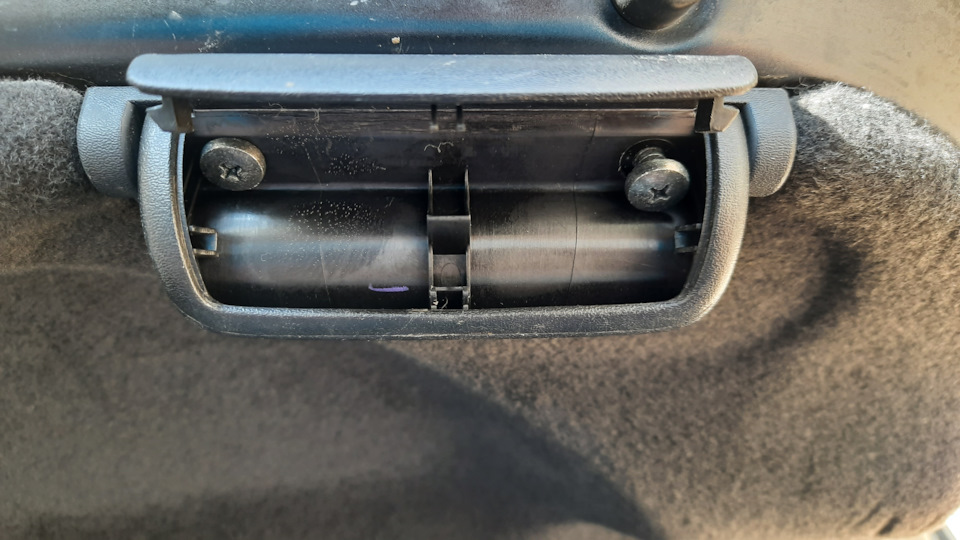

Для встановлення камери звільняємо обшивку кришки багажника, повністю її знімати не потрібно. Тонкою плоскою викруткою, обмотаною скотчем, щоб не шкаробити пластик, відкриваємо кришкуручки закриття багажника, і відкручуємо два шурупи. І висмикуємосаму ручку з невеликим зусиллям, можна допомогти тим же викруткою.Далі лопаткою або руками витягуємо багаторазові "волосаті" кліпси, щоб відійшла ворсиста обшивка. Фото 004. Демонтаж ручки багажника.Зсередини пальцями трохи зводимо засувки-кріплення плафона.підсвічування номера і виводимо назовні, попередньо від'єднавшиелектричний роз'єм. Переставляємо в новий плафон лампу та прокладкута збираємо у зворотній послідовності. Примотуємо нові дротиізолентою (чорною), до існуючих джгутів, щоб не бовталися. Самбездротовий передавач я приклеїв на двосторонній скотч так, щоб вінне опинився за металевим елементом, інакше безпроводового з'єднаннясильно впаде. Нажаль, фото не зробив. Харчування плюс і мінуспідвів шляхом підпаювання до зачищених проводів лампи цього ходу.До речі, попутно замінив лампу ЗХ на світлодіодку, відверто невистачало яскравості рідної, виручали лампи стоп-сигналів. Сталокраще.
aliexpress.ru/item/329813…J01ZQpmOjCHAaAjLKEALw_wcB .
Наш варіант White + BA15S P21W 1156. Тип P21W, Цоколь BAY15s, Потужність 21

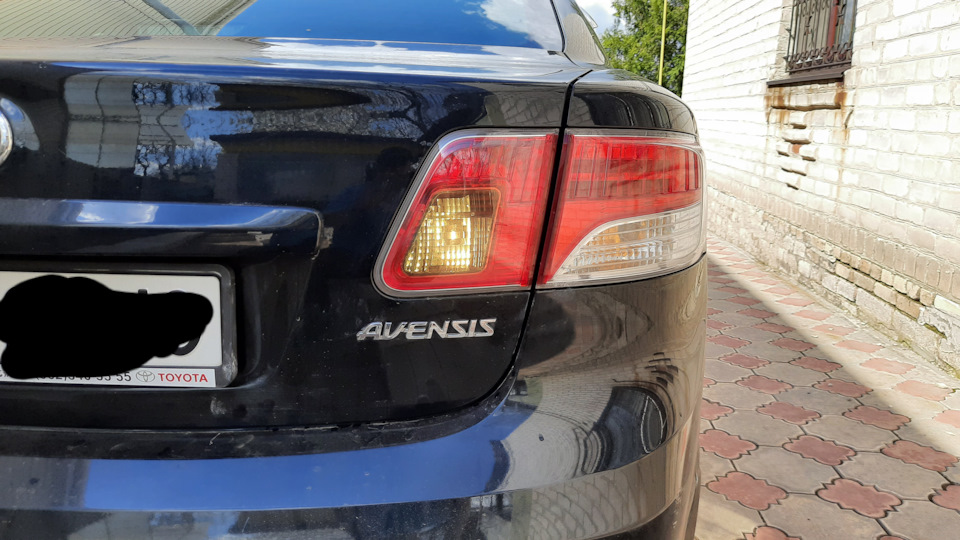

Фото 005. Рідна лампа ЗХ.
Фото 006. LED лампа ЗХ.
Виглядає встановлена ​​камера, майже як "рідна".

> Фото 007. Камера, як рідна, не виглядає колгоспно. Забігаючитрохи вперед, зазначу, що спочатку планував демонтувати лише врехнючастину без демонтажу рамки мафона, як показували на відео іззаміни магнітофона на просторах інтернету. Чотири замочки (див.фото 05, обведені жовтими колами), що з'єднують низ дефлекторноїчастини з верхом рамки, легко піддалися. Але на відміну від авторатого відео мені ніяк не вдавалося домогтися роз'єднанняцентрального замку (див. Фото 05, в червоному колі), як я невідгинав рамку і не намагався натиснути пальцем піпюн. У результатіцей самий піпюн, як потім з'ясував, узагалі заскочив під рамкузамку і став не притягувати два елементи, а навпаки, відштовхувати.Тому вирішив все ж таки діяти за сервісним мануалом, і зняти верхнючастину разом з рамкою. Причому, щоб звільнити нижню частину рамки, обов'язково потрібно зняти боковинки, щоб можна було рукамивхопитися. Можна для зручності в районі стику трохи звільнитипластик тунелю важеля перемикача передач, приклавши рукою зусиллявгору і від важеля. (забув фото зробити).
Після того, як знизу відклацнули, тягнемо праву боковину на себе, докладаючи невелике зусилля поступово, знизу вгору, трохихитаючи.
Фото 02. Демонтаж правої боковинки. Для розуміння подивітьсянаступне фото 3, там розташування засувок. В принципі, тутособливих труднощів не виникло.
Фото 03. Боковини зсередини — розташування засувок.

Ліву боковину знімаємо аналогічно.

<
Далі, найскладніше. Беремося двома руками, як показано на малюнку04, і тягнемо на себе, відчутне зусилля. Акуратно на фініші непереборщіть, не виламайте рамку мафона.
Фото 04. Тягнемо верх консолі на себе.
Фото 05. Вид верхньої частини зсередини. Далі руками хапаємось закраї низу рамки і, розгойдуючи, знімаємо. По-моєму, дві ліві та двіправі клямки відклацнуться відразу, а от центральної треба піднятище й лопаткою, вставивши її між кліматом і власне центром низурамки.
Фото 06. Звільняємо низ рамки.<
Не забуваємо відключити роз'єм кнопки аварійки.
Фото 07. Роз'єм аварійки.
Роз'єми монітора підстрахував ізолентою і на двосторонній скотчприліпив на поверхню мафону. Приймач відеосигналу теж приліпив наякийсь пластиковий контейнер. Фото 08. Розташування приймачавідеосигналу. Фото 09. Напіврозібрана консоль. Зняв бардачок, прокинув. Вниз дроти. Взагалі спочатку я планував запитати моніторі приймач за допомогою запобіжника (див. Фото 04), але потімвирішив простіше. Давно в мене був встановлений ось такийрозмножувач прикурювача, взяв старий штеккер зі своїм запобіжникомвід компресора, і за допомогою нього запитав усю конструкцію.
Фото 10. Підключення електрики.
Фото 11. Вигляд складеного монітора — огляду не заважає. Принципдії.
Фото 12. Схема.

Тепер при включенні задньої передачі включається камера іпередавач. Постійно запитаний приймач вловлює відеосигнал і передаєйого вхід монітора. Тільки при появі сигналу на вході моніторвмикається. Висновки та враження. Працює не відмінно, аленормально. Затримки відеосигналу через бездротовість мізерні впорівнянні зі швидкістю паркування, якщо ви звичайно не паркуєтесяяк Ейс Вентура. Але іноді рідко картинка трохи сніжить, схожеефірні перешкоди. Бентежить тільки, що приймач гріється відчутно, навпомацки градусів до 40-50 на корпусі - спостерігатиму - нерозбираючи знову консоль, дотягнутися з боку бардачку можна.Зміщення камери вліво від осі автомобіля призводить до зміщення таавто по відношенню до зображення, але абсолютно не критично. Щостосується орієнтування на відстані до перешкоди — тут все чітко, тепер можу зупинитися за кілька сантиметрів. Чутливість камеривідповідає завданню.
