Світло кнопок під час увімкнення

Всім привіт!
І так друзі-товариші авто дуже повільно але все-таки збирається.Зараз йде етап з електрикою, а саме установка, підключення, комутація всього не стандартного обладнання Для цього процесунавіть були куплені фломастери, щоб промальовувати кольорові схемивсіх цих підключень, щоб у майбутньому не ламати голову, намагаючись згадати що і як було підключено. Підсвічуються привключенні габаритів, а сигналізатора що клавіша включена немає.Наєвро клавішах від 13ки така проблема усунуті, але вони нам непідходять, так-що приступимо до доопрацювання стандартних.

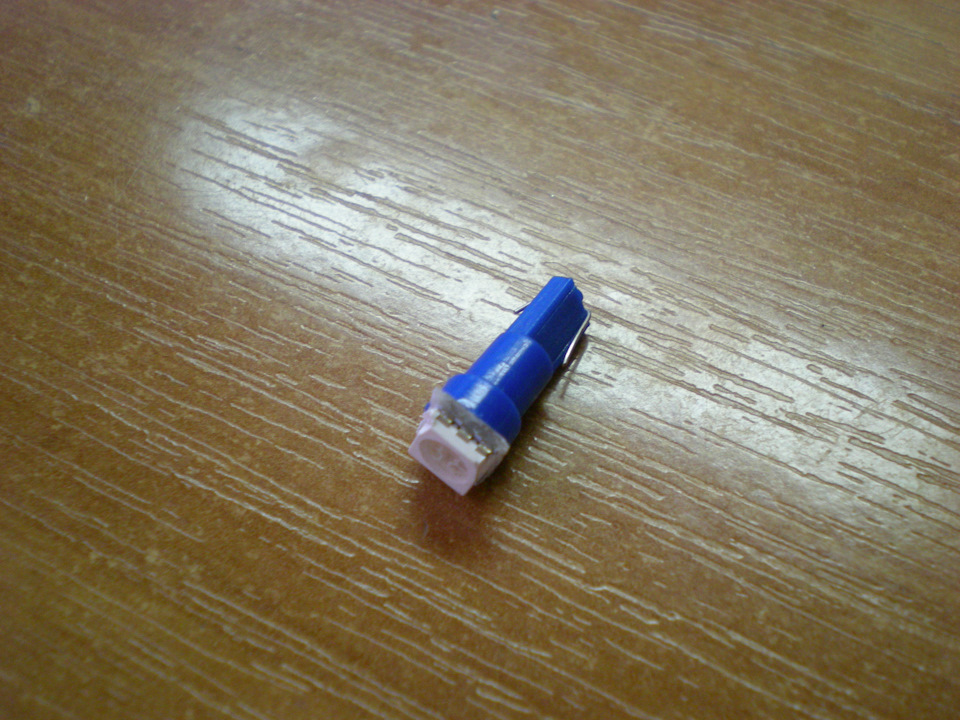

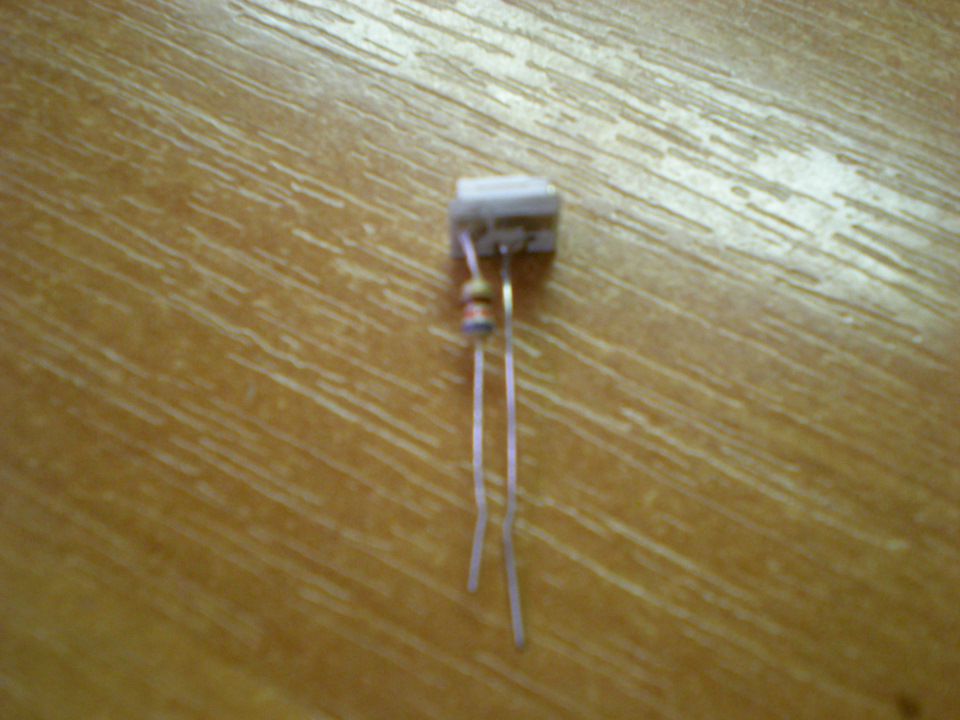

Для початку беремо потрібну нам кількість світлодіодів дляприладової панелі, смак і колір на розсуд кожного) І викидаємокорпус і розбираємось куди підключати + а куди -.В даному випадку зрезистором це +, другий це -.

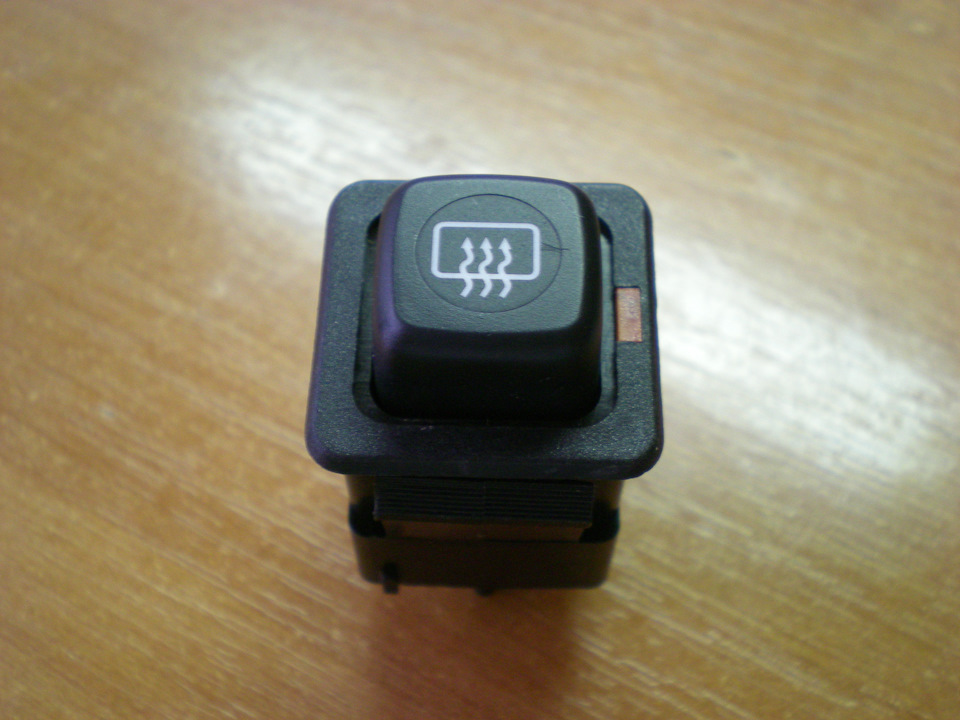

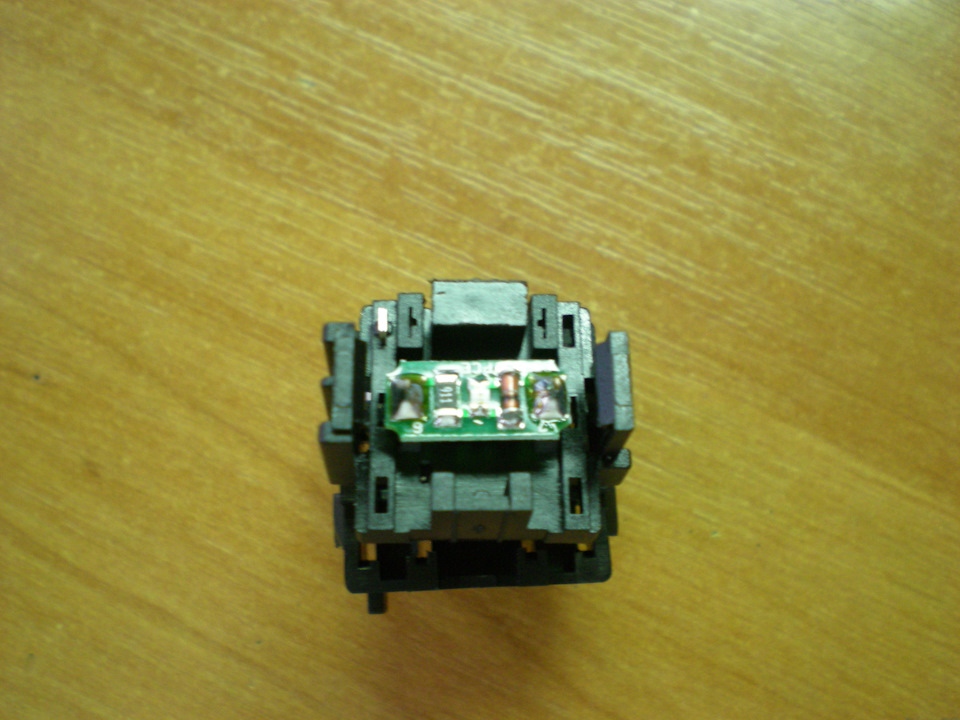

Беремо жертву доробок і розбираємо…

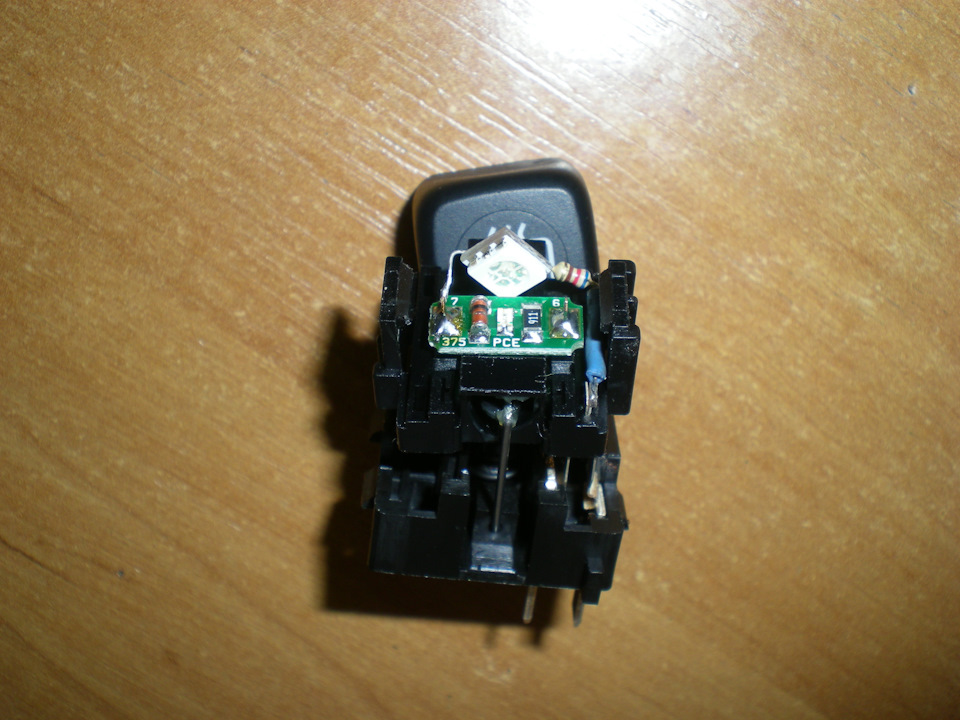

Міраємо довжину контактів на світлодіоді та відрізаємо зайве, беремо паяльник і впаюємо наш діод у клавішу.
Для того щоб все коректно працювало потрібно дотримуватисяПРАВИЛЬНІСТЬ ПІДКЛЮЧЕННЯ контактів до клавіші:
-№7 (-) на масу;
-№6 (+) від підсвічування клавіші включення габаритів;
-№9(+) введення від джерела;
-№10 (+) висновок до споживача.
Сигналізатор включення буде працювати незалежно від того чивключені габарити чи ні.< br>
При включеному габариті та сигналізаторі
Габарит вкл, сигналізатор вимк.
Габарит вимк, сигналізатор вкл.

Рідаємося))
>
