Камера заднього виду

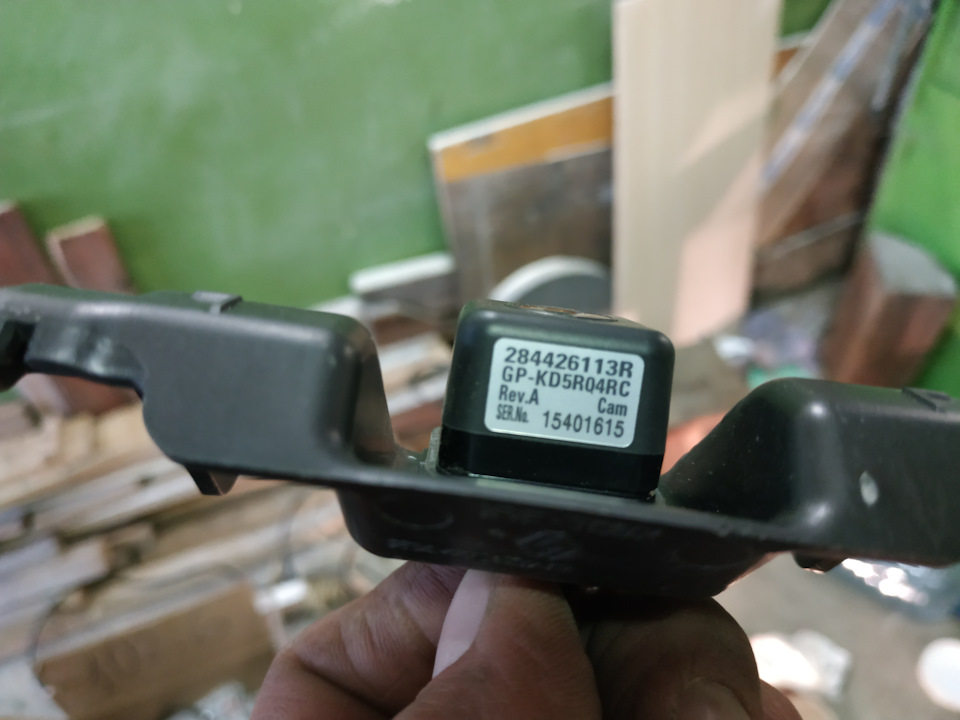

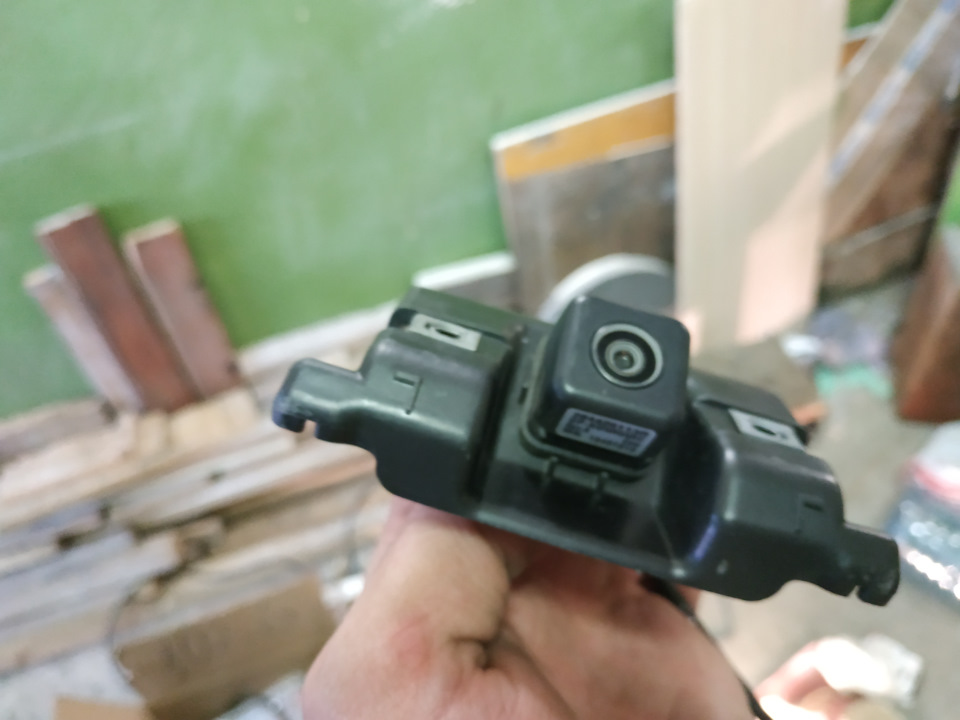

Запчастини на фото:284426113R

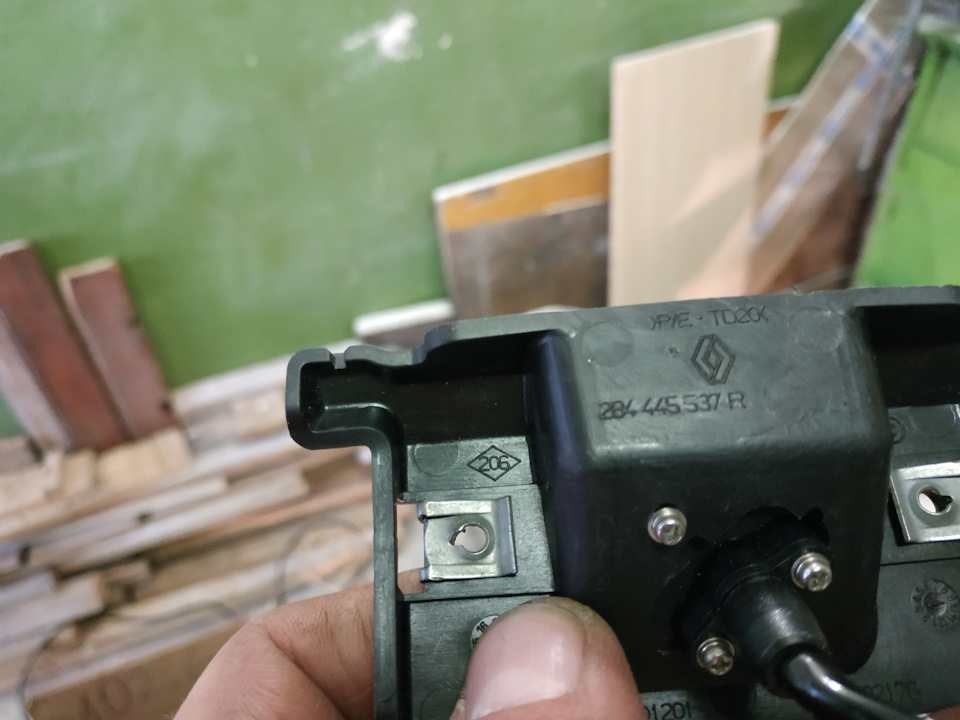

Бо у мене R-link, проблем із підключенням не мало бути. Активувавкамеру ще при активації андроїд- авто і вирішив робити все поштатному Купив 5м 4х жильного сигнального кабелю і простяг його зіштатним джгутом проводки від кришки. Багажника під водійськусидушку Там роз'єм, а далі проводка вже була. Підключив засхемою.Все працює.Камеру не видно, якщо не нагинатися))Запчасти нафото:284445537RЗапчасти на фото:R3721
Коментарі18
Доброго вечора. Можливо, підкажете в такому питанні. Після встановлення R-LINK на Меган 3 (2015 рік) до встановлення камери показувало на чорному екрані лінії паркування + динамічні сині лінії. Після підключення камери (оригінал) динамічні лінії зник...
може в самому налаштуванні камери вимкнено
Крісло знімати треба, щоб дістатися до роз'єму R2?
я знімав, так зручніше з проводами возитися))

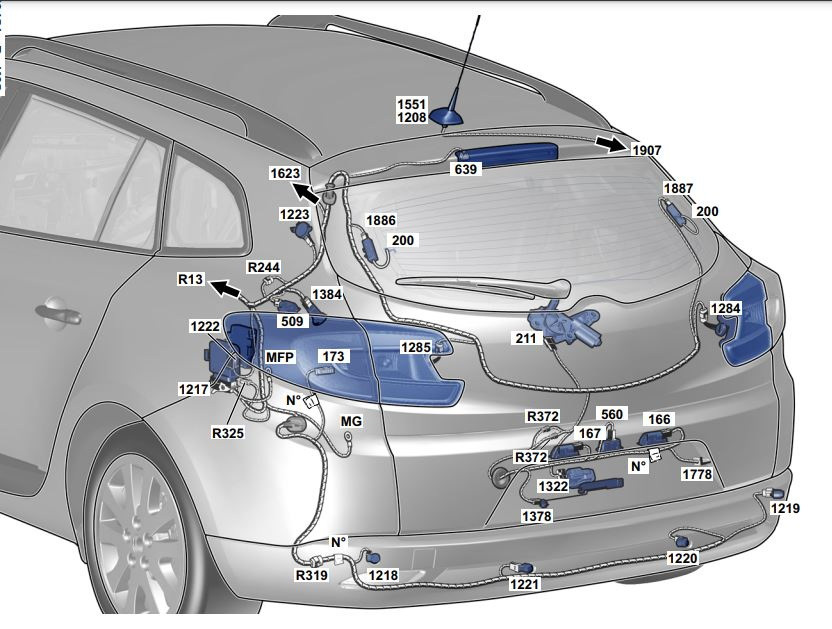

Я тестував 19 і 20 піни екрану, там не з'являлося сигналу при задньому ході. Підключав до стопсигналу. У Вашому випадку потрібна схема така. Причому там роз'єм R319 ближче, ніж R2.
ооо дякую, не той скрін спочатку додав )) але ближче ніж R2 проводки на камеру не було ніде (
А де схеми брали, якщо не секрет?
З інтернету скачав всю базу з електрики Мегана, а ось сайт не можу згадати ( На мою тут на драйві були посилання ... Зараз шукаю
Підключали самі? Або електрик? На роз'ємі R2 є маркування проводів?
підключав сам, та там є нумерація
Поліз до роз'єму, але він у мене на 20 пін, а не такий як на схемі.

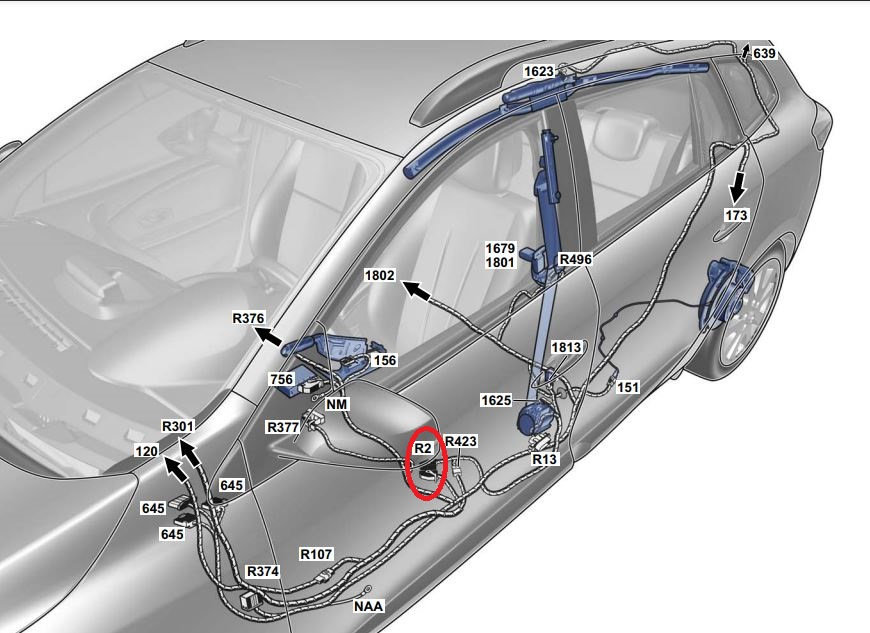

у Вас на фото це роз'єм крісла R377.а той, що потрібен Вам R2 під ковроліном
до речі, на цьому роз'ємі на контактах 20 і 10 є проводка і роз'єми? це під підігрів сидінь ... у мене немає, ((зараз займаюся реалізацією цього ...)
У мене є. (Проводи тому набагато товщі інших) І підігрівач, схоже є, так як він в одному місці протирає тканину і промацується. Та й дроти до нього підходять з сидушки. Є навіть датчик положення сидіння, хоча регулювання ручне.
Так за схемою там проводи 1,5 повинні бути, в порівнянні зі звичайними рештою 0,35-0,5. І кнопка включення (регулювання) обігріву на сидінні в торці є? Датчик це для аірбега, є у всіх) А я ось купив убиті сидушки, але з підігрівом. Ох вже ці Рено, і ...
кнопка включення (регулювання) обігріву у мене відсутня. Як цей мікрик на айрбег впливає? Він включається тільки при від'їзді сидухи назад.
www.lrman.ru/freelander/2…BE%D0%BB%D0%BB%D0%B0)
Прикольно. Дякую. Хоча там індуктивний датчик, а в мене механічний.
