Розшифрування запобіжників та реле

Зіткнувся з кількома незрозумілими позначеннями, думаю | комунебудь знадобиться.

При появі додаткового навантаження (установка ксенону і т.Д.)можливо доведеться збільшити ампераж запобіжників, стандартніможуть не впоратися.

<

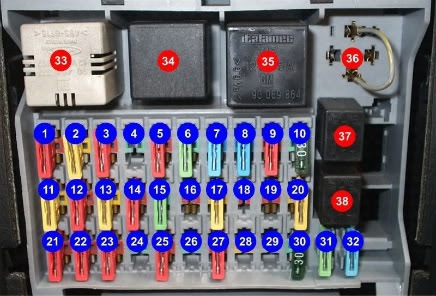

1. 10A — Parking and tail lights Left
2. 20A — Heated front seats, Cigarette lighter, ControlIndicators
3. 10A — Main beam left
4. 30A — Heater fan
5. 10A — Dipped beam left, Headlamp range adjuster
6. 30A — Front/Rear Wipers
7. 15A
8. 15A — Courtesy lamp, Luggage compartment lamp, Hazard warningflasher, Dual info display, Radio, Trip computer
<
9. 10A
Instrument illumination, Number plate lamp, Traction control
10. 30A — Sunroof
11. 20A — Fuel pump
12. 10A - Electrically adjustable exterior mirror, Electricallyoperated door windows
13. 20A - Fog Lamps
14. 10A - ABS, Automatic transmission
15. 30A - Heated rear window, heated exterior mirrors
16. 10A - Automatic transmission
17. 20A - Central door locking system
18. 10A — (sweden Only) Daylight driving lamps
19. 10A - Four-wheel drive
20. 20A - Horn
21. 10A - Parking and tail lights Right
22. 10A — Reverse lamps, Dual info display, Trip computer, headlampwarning device
23. 10A - Main beam Right
24. 30A - Cooling fan
25. 10A - Dipped beam Right
26. - Blank
27. 10A - Fog tail lamp
28. 20A - Terminal 30:constant current for caravan/trailer
29. 30A - Healamp wash system
30. 30A — Electrically operated door windows
31 + 32. — Spare fuses
33 warning buzzer headlights left on
34 turn signal
35 wiper intermittent
36 rear foglights (Yes it is just meant to be wire loop)
37 front foglights
38 horn or heated screen (depends on year) .early horn later heatedscreen), , можу також бути під час їзди box for the horn

Дослівний переклад від google:

<
1. 10A — Парковка та задні ліхтарі лівий
2. 20А - Підігрів передніх сидінь, Прикурювач, контрольпоказників
3. 10А - Далеке світло
4. 30A - тепловентилятор
5. 10А - Близьке світло зліва, фари регулятор діапазону
6. 30A - передній/задній склоочисники
7. 15A - Поворотники сигнал, стоп-сигнали ABS
8. 15A — лампа освітлення салону, Камера відсіку лампи, флешераварійної, подвійний дисплей інформацію, Радіо, Бортовийкомп'ютер
9. 10A — інструмент освітлення, лампи номерного знака, Антипробуксовочна система
10. 30A - Люк
11. 20А - Паливний насос
12. 10A - регульовані зовнішні дзеркала з електричним керуваннямскло підйомники дверей
13. 20А - Протитуманні фари
14. 10A - ABS, АКПП
15. 30А - Обігрів заднього скла, підігрів зовнішніх дзеркал
16. 10A - Автоматична коробка передач
17. 20А - Центральний замок
18. 10А — (швеція Only) лампи денного водіння
19. 10А - 4Х4
20. 20А - Сигнал
21. 10A — Паркування та задні ліхтарі права
22. 10А - Зворотний ламп, подвійний дисплей інформацію, Бортовийкомп'ютер, фари сигнальним пристроєм
23. 10А - Основні права промінь
24. 30A - Вентилятор охолодження
25. 10A - ближній правий промінь
26. - Порожній
27. 10A - Туман хвіст лампи
28. 20А - Термінал 30:постійний струм караван/причіп
29. 30A - Healamp миття системи
30. 30A — з електроприводом дверей вікна
31 + 32. — Запасні запобіжники
33 попередження зумер фар залишається на
34 повороти
35 переривник стектоочисника
36 задні протитуманні фари (та там просто має бути петля)
37 передні протитуманні фари
38 сигнал або екран з підігрівом (залежно від року ранні роки -сигнал, пізніше підігрівом екрана), також може бути за блокзапобіжників на сигнал.
