Так як у мене гольф 2019 мод. Року і встановлені найновіші блокиВСМ (5Q0937084DC sw0273) і Гетевей (3Q0907530Q sw4344), то звичайнож активоване естетичне підсвічування салону з можливістюавтоматичному режимі при зміні вибору профілю руху Drive Select(Mode).
Активовані зони окремого регулювання яскравості підсвічування ніг, дверей. Естетичне підсвічування».
ODIS до рук і поїхали.

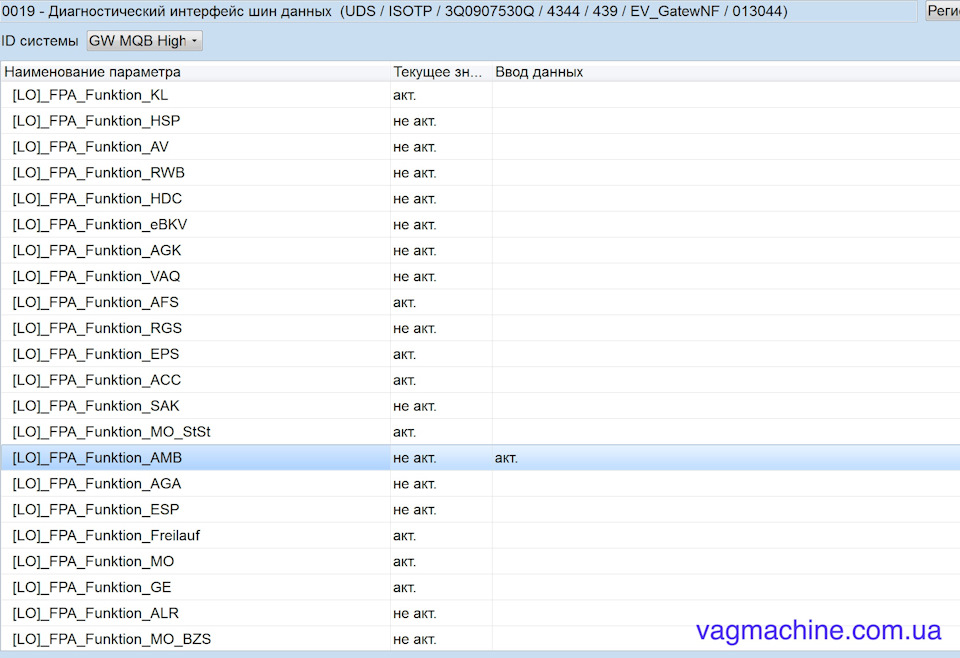

Для початку прописуємо в 19блоці LO_FPA_Funktion_AMB:
Далі вся робота в Адаптаціях 09блока

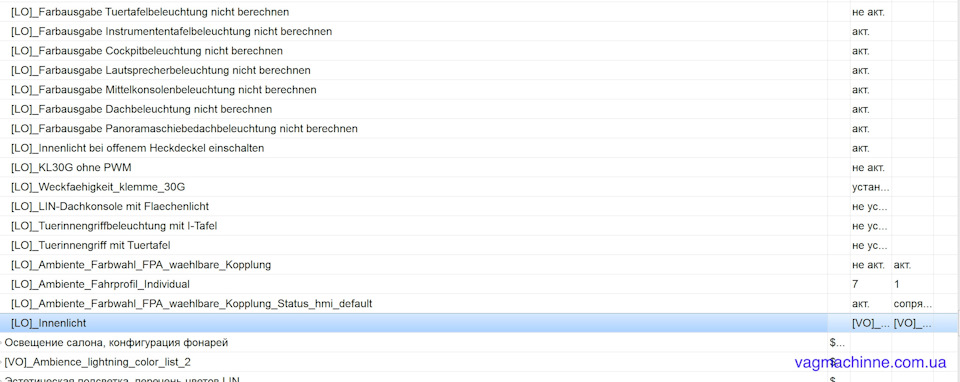

1-2

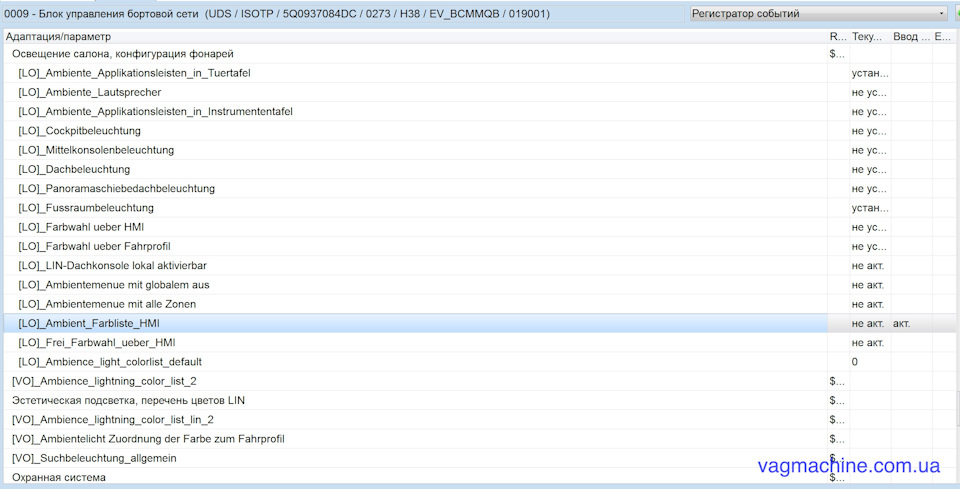

Активація кольорів естетичного підсвічування.
Продовження активації кольорів естетичного підсвічування.

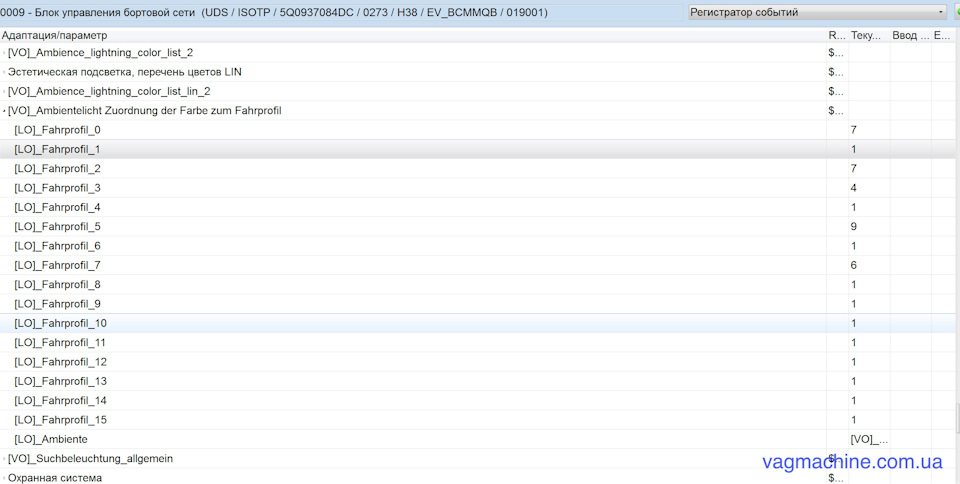

Тут прописані кольори для Вибору профілю руху Еко-зелений (9), Звичайний-блакитний (7), Спорт-червоний (4), Індивідуал-фіолетовий(6) LO_Fahrprofil_0:— цей канал відповідає за колір панелі приладівколи заглушили авто. Я прописав блакитний (7). Це пункти дляактивації регульованого естетичного підсвічування. LO_Ambientemenuemit globalem aus:це меню відповідає за вибір регулюванняпідсвічування вручну або автоматично, LO_Ambientemenue mit alleZonen:це меню відповідає за регулювання всіх зон підсвічування, LO_Ambient_Farbliste_HMI:це меню відповідає за кольори естетичноїпідсвічування.
Також я догриз саме тему щодо активації каналів відповідальних зарегулювання яскравості окремих зон естетичного підсвічування (ноги, двері) про які ніхто не говорив або просто не дорозібрався до кінцяв темі.
< /p>
Результат:
Само меню Естетичне підсвічування
Особливі зони регулювання підсвічування
Регулювання підсвічування дверей
> Регулювання підсвічування ніг
В автоматичному режимі в залежності від вибору профілю рухуMode
Відео
Тепер потрібно замінити монохромні діоди у світловодах декорнихпланок дверей на RGB, дотягнути LIN і отримаємо красу. Дякуємо задопомогу Жені Squader.
Коментарі19
Здравствуйте. Я тут закодировал меню эстетической подсветки, но что-то пропустил видимо. Кнопки в меню появились и яркостью командуют, а вот картинка салона отсутствует. Правда машина не Golf, а T ROC. Не подскажите, где искать? Спасибо
T-Roc — это Поло. Он не поддерживает Ambient.
Так с завода амбиент стоит. Значит поддерживает. Я карты с подсветкой поставил, закодировали все как на golf 7.5. Подсветка дверей и ног работает. Только картинку не показывает. BCM 084 CP.
Ambient+ не поддерживает! Все блоки с Поло стоят.Регулировка только через меню Освещение.
5q0937084DC встановлений на Тигуан 2019г, немає естетичного підсвічування, значить і не буде працювати я так розумію.
Все правильно. Заміна блоку ВСМ.
5Q0937084DC начебто Mid+?
І що?
А те, що до Mid+ (CP, CF, DC) BCM RGB-діоди не підключиш, пін потрібної LIN-шини не розпаяний (вона є тільки в HiGH - CG, CQ, DD) . 29 в С роз'єм. А у наступному пості пишеш про замовлені RGB-діоди, ось я і запитання поставив, чи знаєш, що для них до...
Побачимо. Lin у двері приходить. Не запрацює з ним, дотягнемо LIN на якому сидить блок 5F і панель приладів. І як може не бути піна якщо блок DC перешивається в DD. практично все, що встановлюється в гольф.
Не запрацює ні з одним, ні з іншим. Вже все перепробовано, і з ліном сигналізації теж не але. Раджу почитати у 10zt, він усі варіанти пробував.
Всі 6 linів сидять на різних контролерах і вузькоспеціалізовані під свої завдання.
Побачимо. Все вирішимо.
👍👍👍
Я і запитав, чи можу плутати про DC, що він Mid, якщо шиється в DD то все здорово.
Ось мій ВСМ
Mid+
Для RGB тобі його треба міняти на CQ чи DD (HIGH)
Побачимо.
