Нехай буде світло! Частина 2 (Задній хід і задня протитуманка в одному ліхтарі Peugeot 5008)

Отже продовження минулого посту про доробки задньогоосвітлення. Все-таки не залишала мене думка про з'єднання птф ізаднього ходу в одному ліхтарі. Щоб не псувати сам ліхтар і принеобхідності повернути все в заводське виконання дійшов висновку, що потрібна двоконтактна лампа з білим і червоним світінням.Пошуктакого типу лампи на Алі ні до чого не привів (є лампи зпомаранчевим і білим світлом, а ось з червоним і білим китайцічомусь) то не роблять, або ж я погано шукав ...)) У результатізамовив пару білих і пару червоних лід і приступив до "винаходу"власної "супер-лампи")))

<

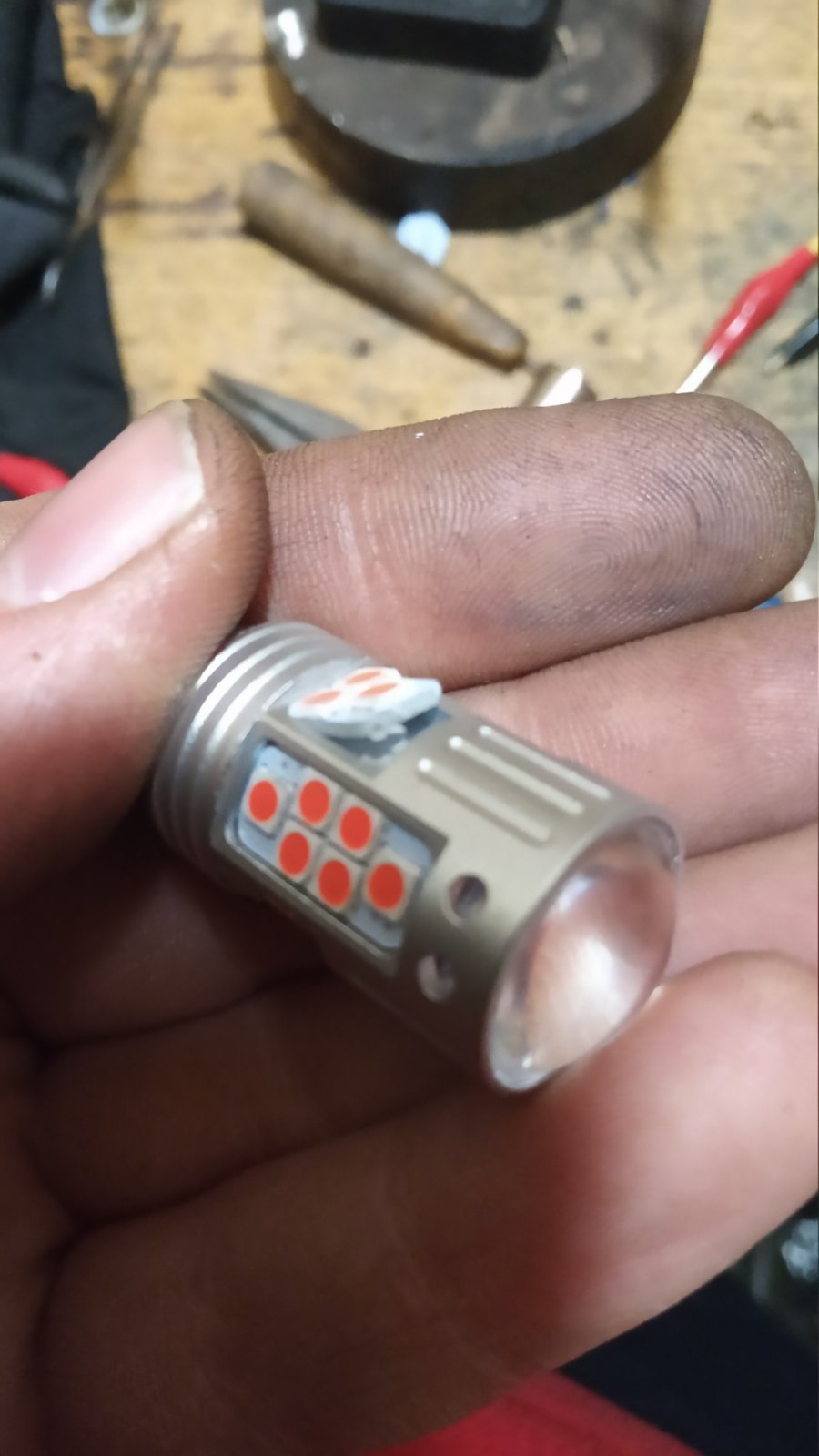

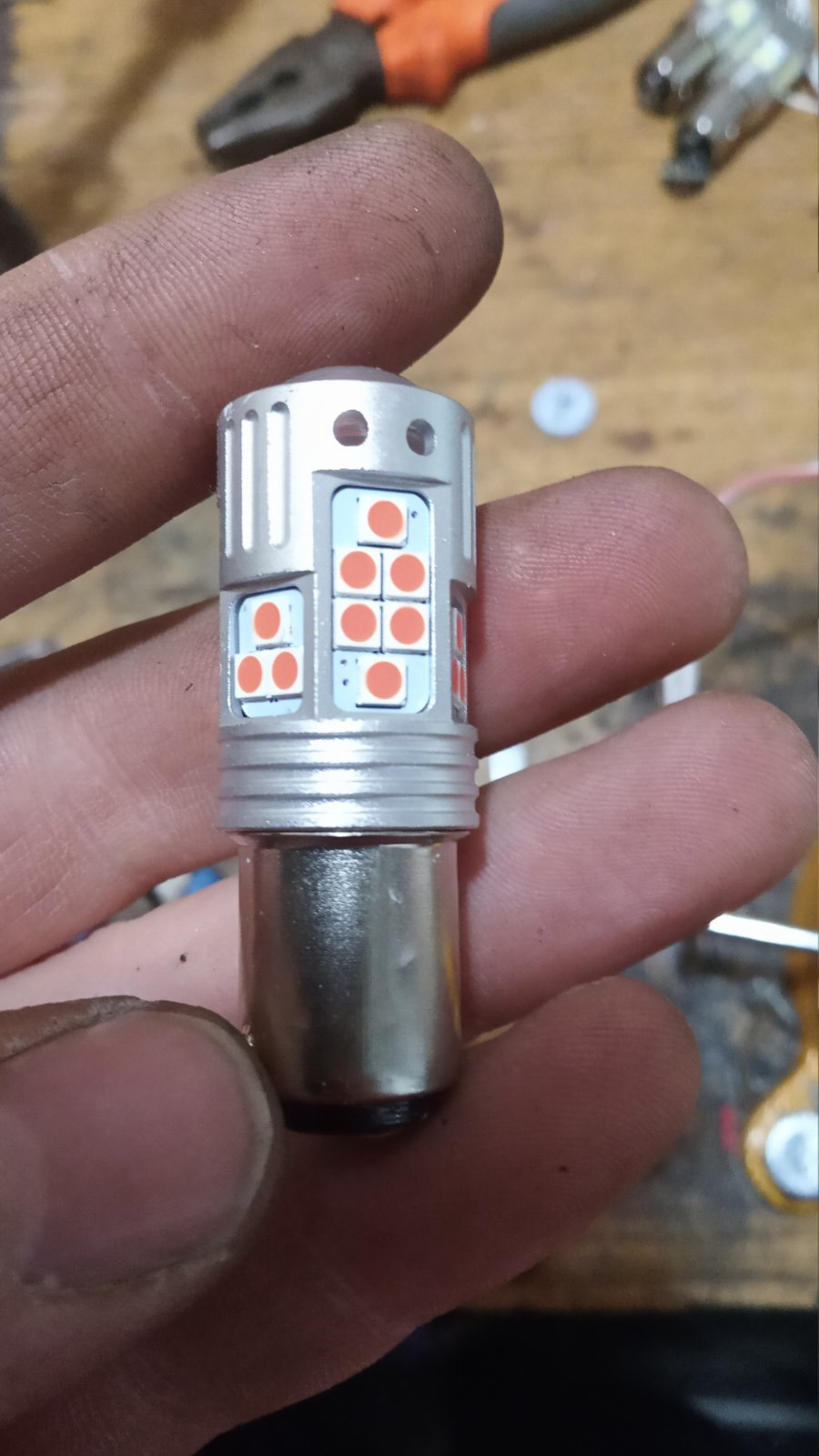

Загалом потрібно три білих сектори замінити на червоні та окремо їхзапитати.

Оскільки місця в цоколі дуже мало, вирішив уникнути мікросхеми здрайвером і контролером і поставити звичайні резистори.Упор бувзроблений на довговічність smd кристалів, тому опору впаяв по 75 Омдля білого та червоного секторів (4 білих сектори з'єднаніпаралельно і 3 червоні сектори - теж паралельно).

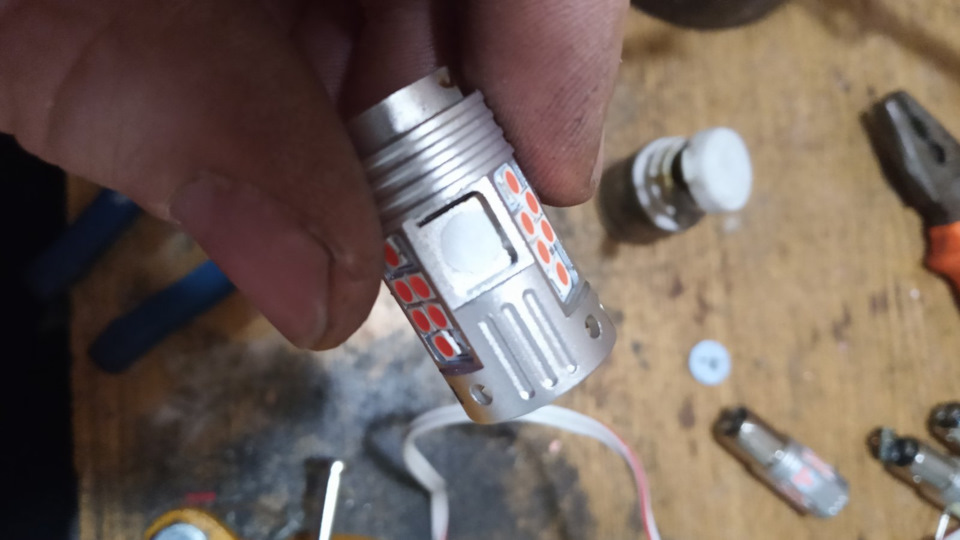

Під час заміни світлодіодних секторів їх необхідно садити натермопасту. — він і піддався суттєвому доопрацюванню:центральнийконтакт прибрав і просвердлив два отвори діаметром 3мм піддроти.

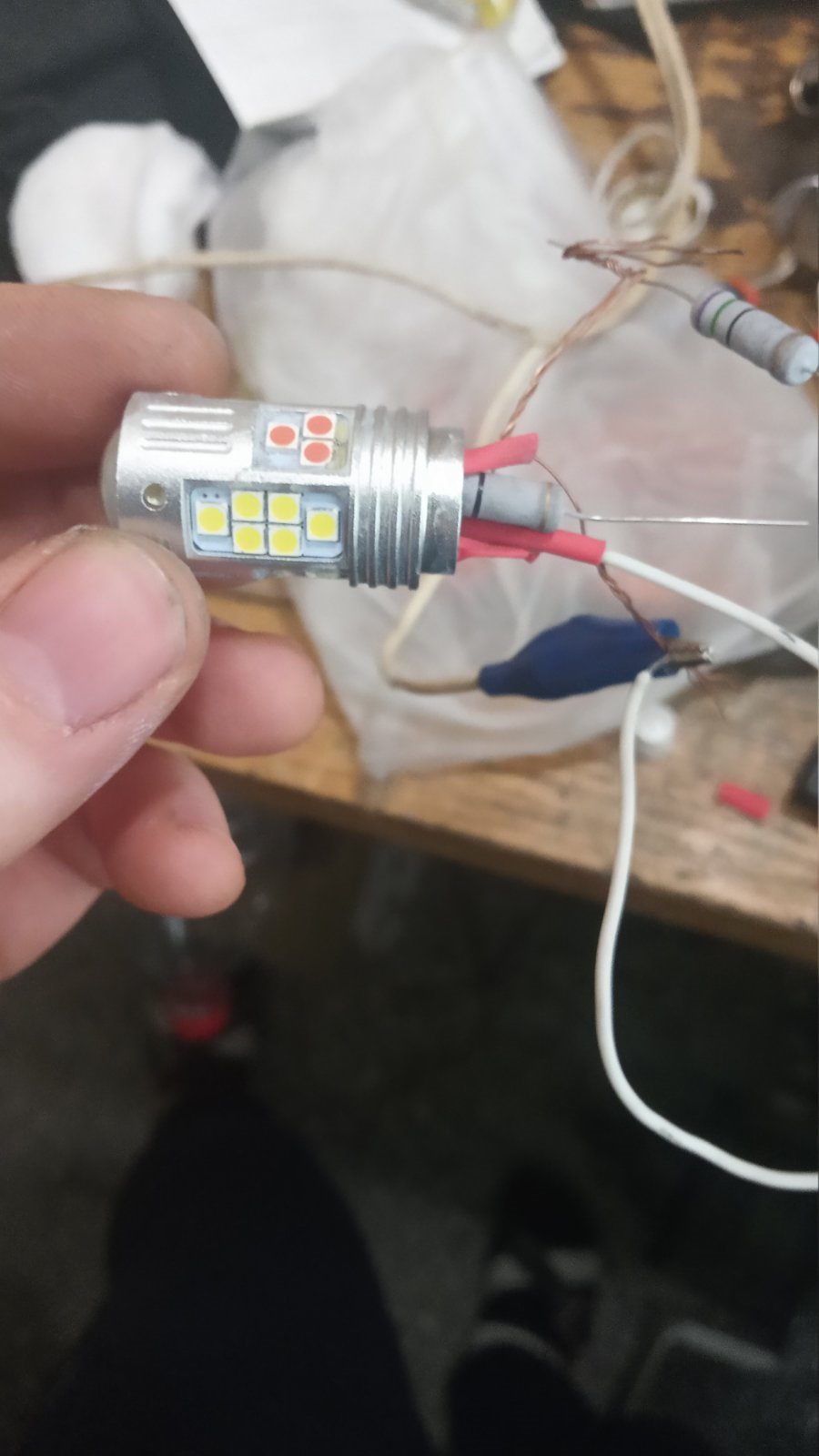

(знову ж таки при необхідності повернути все в стандартний вигляд —центральний контакт повертається на місце, отвори герметизуютьсятермоклеєм). У результаті конструкція (лампа і патрон) сталанерозбірною, зате з подвійним світінням.

герметизуємо термоклеєм, але без фанатизму))

При підключенні до проводки теж проблем не виникло:харчування ПТФта ЗХ має загальну масу, тому можна використовувати три контактнувологозахищену фішку. Вигляду того, що під бампером буває дужеволого всі скручування пропаював і ізолював у клейову термоусадку, а потім у гофру

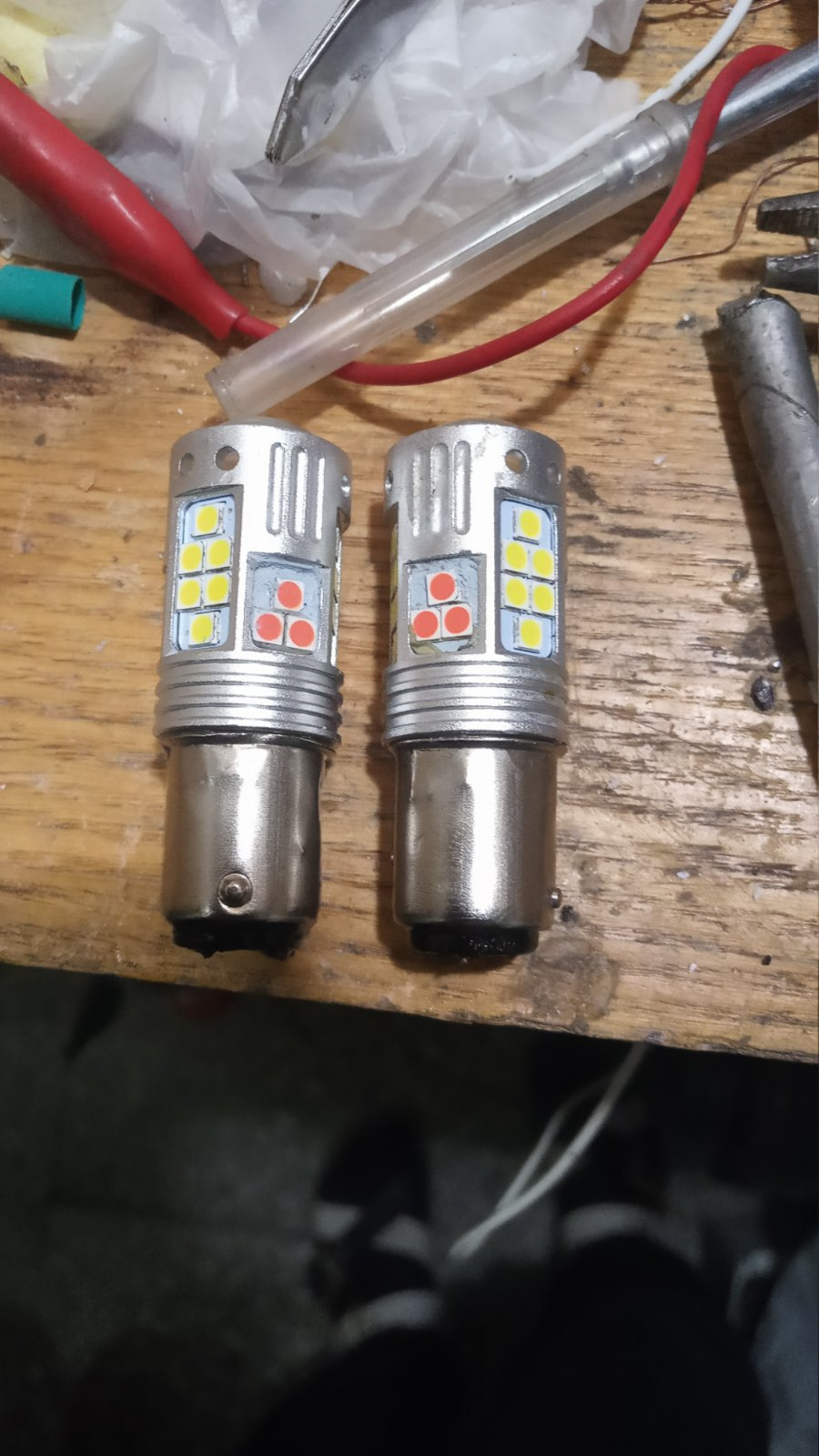

У результаті все працює, світить, але не особливо подобаєтьсяяскравість. Резистором трохи переборщив). Трохи згодом перепаяю наматрицях окремо світлодіодні кристали. На алі знайшов яскравіші тапотужніші. І ще поекспериментую з резисторами, розрахункова тафактична потужність світлодіодів відрізняється від заявленоїкитайцями.
