Kangoo 2 3 - встановлення камери заднього виду на штатному R-Link 1

Добрий день.
Викладаю звіт щодо встановлення камери заднього виду.
Нам необхідно — купити камеру з харчуванням на 6 вольт (якщохарчування брати від штатного R-Link), саморобний перехідник дляпідключення камери (або 3 піна для підключення до R-Link), новікліпси для обшивки багажника, інструменти та бажання встановитикамеру.
Перед встановленням камери рекомендую активувати камеру задньоговиду в налаштуваннях R-Link, ось приклад як це зробити самостійно -R-Link - активація камери та Android Auto

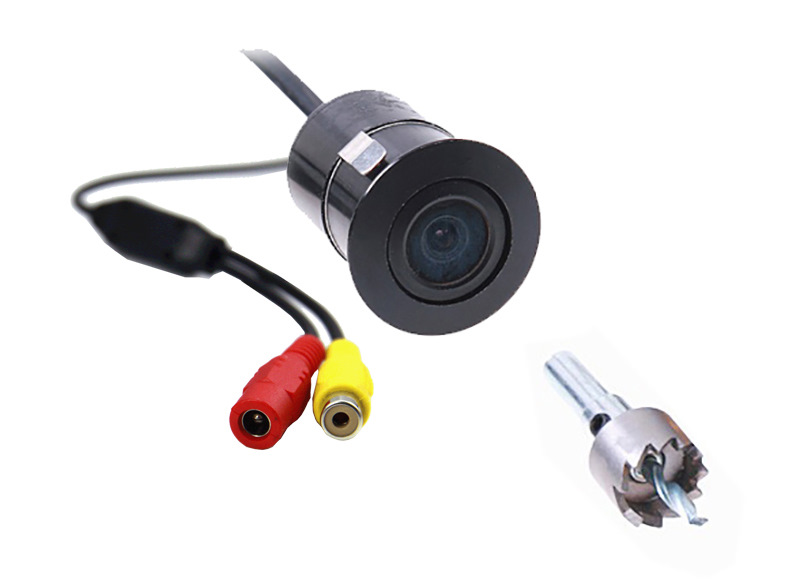

Камера з живленням 6 вольт для врізання в ручку

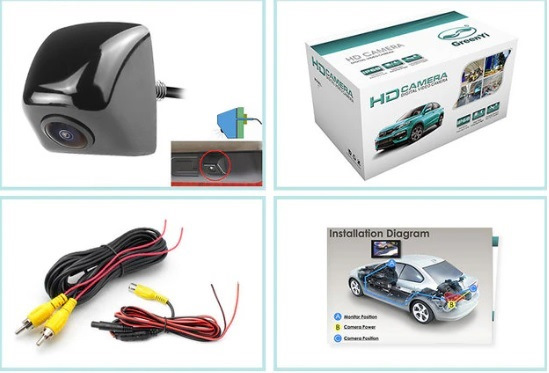

> Камера для розміщення над значком Рено, як із заводуставлять

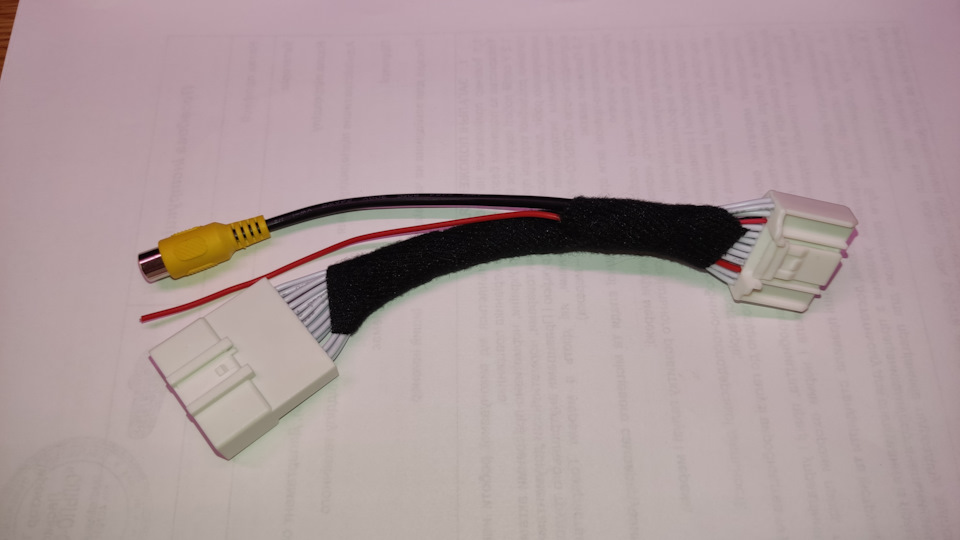

Перехідник для підключення камери з/г до R-Link
Перехідник та камеру можна пошукати на просторах інтернету, такожможу продати камеру + перехідник, також можу активуватиналаштування під час особистої зустрічі.
Я почав роботи з R-Link — зняв накладку дисплея, на ній ліворуч іправоруч є невеликі вирізи, підручним інструментом Г-подібної формитягнемо на себе, там звичайні засувки.
Далі що б зняти сам дисплей необхідна плоска викрутка, з боків віддисплея є 2 кліпси, їх необхідно провернути викруткою на 90градусів, капелюшок кліпси підніметься на пару міліметрів і їїможна буде зняти, підчепивши пальцями потягнути на себе обидвікліпси, далі акуратно виймаємо дисплей нахиливши його. >

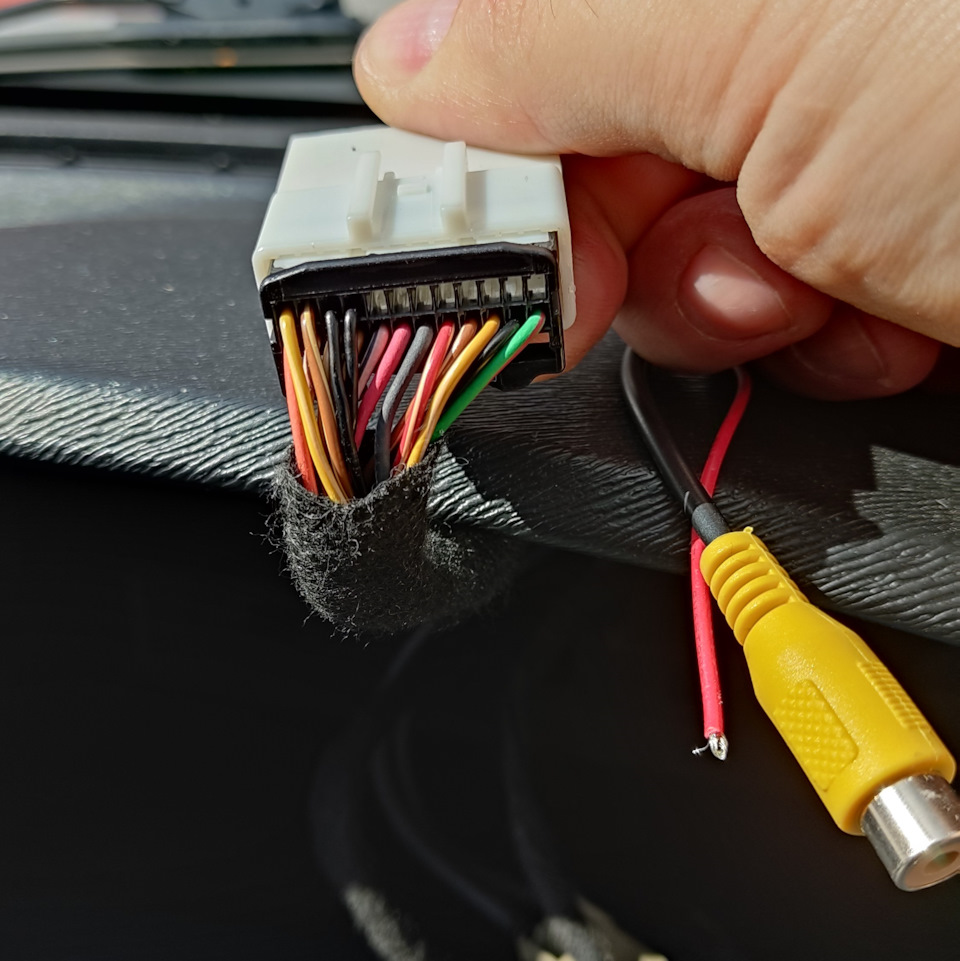

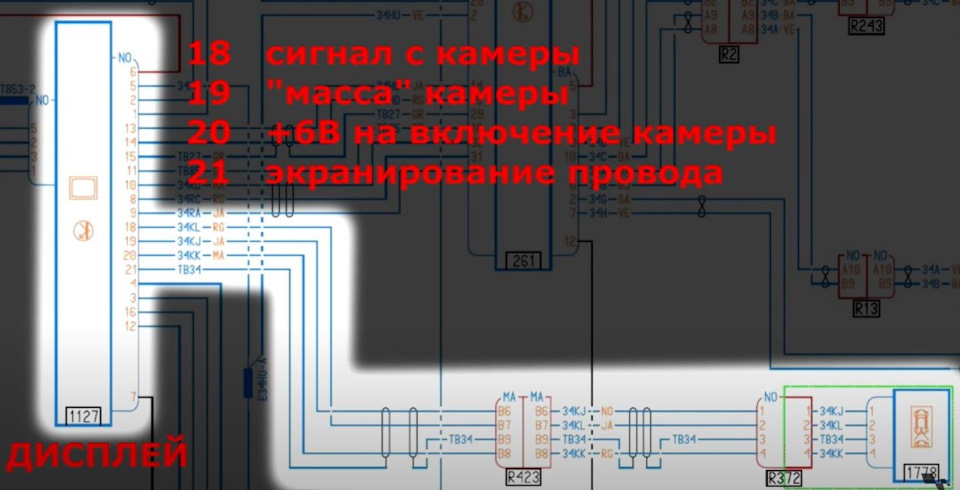

Рекомендую перед розбиранням багажника та встановленням камериперевірити її роботу підключивши до R-Link, якщо все працює томожна приступати до розбирання салону, протяжки дроту та врізаннякамери в задні двері або ручку. Від'єднавши штатний роз'єм віддисплея, підключаємо його через перехідник, попередньо ножемприбравши два невеликі виступи на роз'ємі, далі підключаємо камерудо перехідника і перевіряємо її роботу при включеному запалюванніта включеній задній передачі.

навісний монтаж камери — перевірка камери перед установкою

При включенні задньої передачі включається зображення з камери тавізуалізація парктроників, при вимкненні задньої передачі камеравідключається із затримкою в пару секунд, в принципі такий алгоритму всіх штатних камер :).

У наборі з камерою є коронка для врізання камери в ручку дверей, використовував її для свердління отвору, камера стає щільно, потрібно відразу виставити камеру по горизонту, ну ще не забутипосадити на герметик, щоб вода не потрапляла всередину дверей
Далі розбирання салону і протяжка дроту до дисплея через всіавто.
Я тягнув через стелю по лівій стороні, спустився по стійці водія, далі зняв приладку і за нею простягнув провід до дисплея навігації, також при протяжці проводу була розібрана стеля і проведені роботиз вібро- і шумоізоляції. Мінус камери підключив від фішкицентрального замку задніх дверей.

ось так передає зображення та відстань камера
так виглядає відстань на парковці в живу
ось у мокру погоду
Приклад заводської камери Renault Kangoo 2 встановленою підкутом
#Kangoo 2 3 камера заднього ходу до штатного R-Link
> Приклад встановлення камери над номером у распашонку
Двері распашонка, камера врізана під кутом на майданчику надномером
