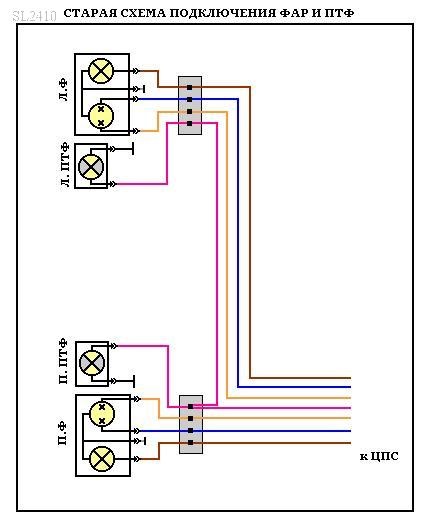

Класична схема (заводська, без реле):

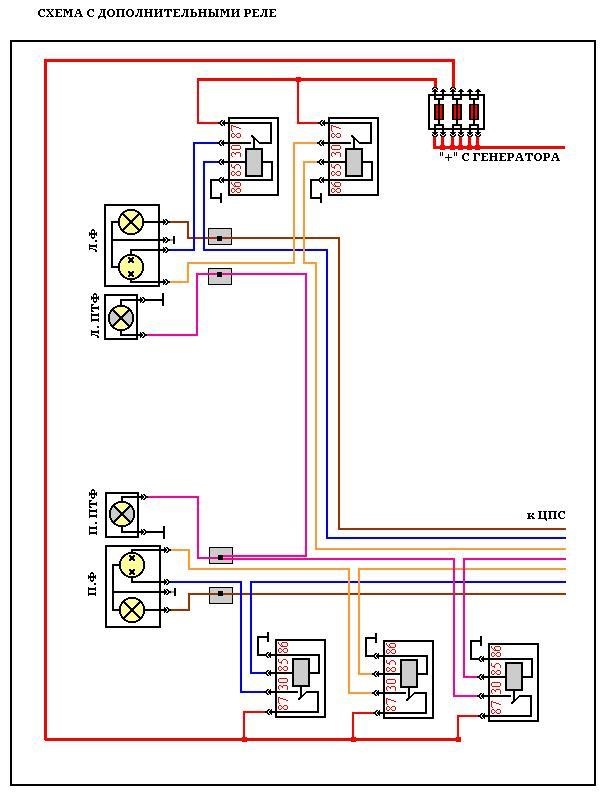

Схема розвантаження ЦПС з використанням чотирьох релесвітла:
Для цього необхідно:
1) реле 4х контактне (90.3747) - 5шт
2) фішка для реле - 5шт<
3) роз'єми "мама" - 20шт
4) ізолента або кембрик
6) провід перетином 2.5ммsup2/sup - 10м<
Для збільшення яскравості простягаємо додатковий мінус у фари таПТФ
Отримуємо яскраве світло, без втрат на нагрівання ЦПС.
< br>

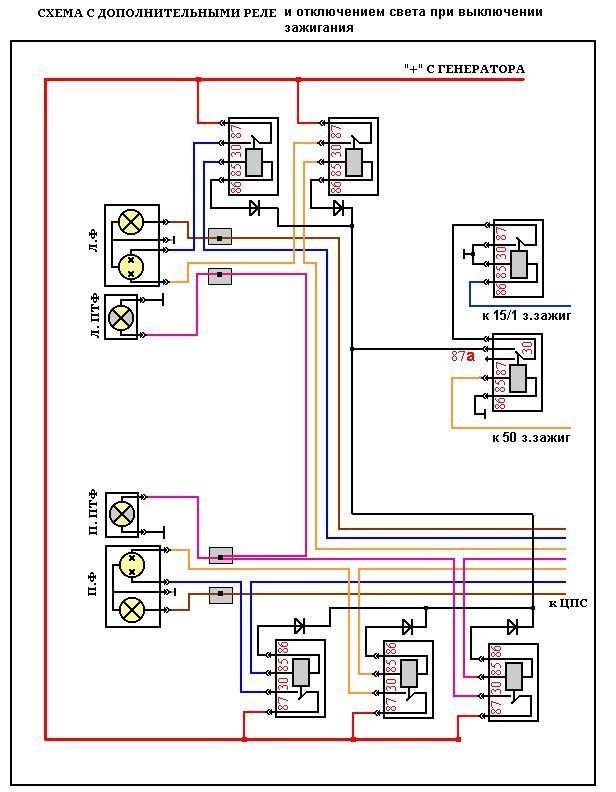

Варіант з вимкненням світла при вимкненні запалювання (при цьомугабарити залишаються включеними):
для реалізації додатково знадобиться:
1) діод Д256 або аналоги - 5шт
2) реле 4х контактне (90.3747)- 1шт< br/>
3) реле 5і контактне (902.3747) - 1шт
4) фішка - 2шт
5) роз'єми "мама" - 8шт
Ідея Сергій Касаткін www.volga-gaz.nnov.ru Доробка головногосвітла ГАЗ 3110
SL2410 Україна, Краматорськ>
Коментарі2
Розвантажився за цією схемою з живленням від генератора, тепер лампочки перегорають щодня
Спробуйте перевірити регулятор напруги.Інструкція(взято тут www.gaz3110.ru/2705/146.htm)Технічна характеристика регулятора напругиРегульована напруга повинна бути 13,8-14,5В при частоті обертання генератора від 2800 до 12 00 -1, навантаження від 5 до...
