Усім доброго часу доби!
Друзі мої! Чому я раніше цього не зробив?
Задня камера у мене стоїть, хотів поставити і Передню.Вибір впав назадню камеру, так як у неї є розмітка і більше кут огляду.
Замовив камеру на Алі ще взимку, прийшла давно, але закривав поавто багато питань і руки не доходили до встановленняостанньої.
Були питання щодо включення одразу двох камер в один роз'єм гу.НаАліці продаються приблуди для підключення одразу кількох камер, алепринцип їх роботи мені не подобався, хоча як запасний варіантрозглядав…
Курив інет, натрапив на схему підключення двох камер в один роз'ємгу, за допомогою двох реле… Ось воно! Саме те, що скель…
Відразу обмовлюся, план встановлення передньої камери виношувавдавно і для цього була замовлена оригінальна кнопка < �тсsOFF> , як і рідна ВСА! Чекав її дуже довго зі штатів, напевнобільше місяця... Ще напевно тієї весни встановив і підключив до неїпідсвічування...
От номер кнопки 35300-SDA-a1.
Купив реле та поїхали…
На все витратив години 3-4. Найдовше це було прокласти акуратнопровід від камери до салону. Все в гофрі, з оригінальнимиантапками…
За вказаною схемою нижче, підключив з першого разу, камеразапрацювала, але так як встановлена кнопка без фіксації, тодовелося купувати і ставити ще одне реле на кнопку.
Те реле сфоткати забув, але воно з тазу, із заднього протитуманноголіхтаря на 6 контактів…
Камера-приблизно 100 грн. (забув скільки точно
2 реле з роз'ємами -80 грн.
Реле для кнопки з роз'ємом-100 грн.
Кнопка приблизно 10$, (забув скільки точно).
Всім втеча і більше функціонального комфорту!
Камеру прикрутив на рамку номера знизу.

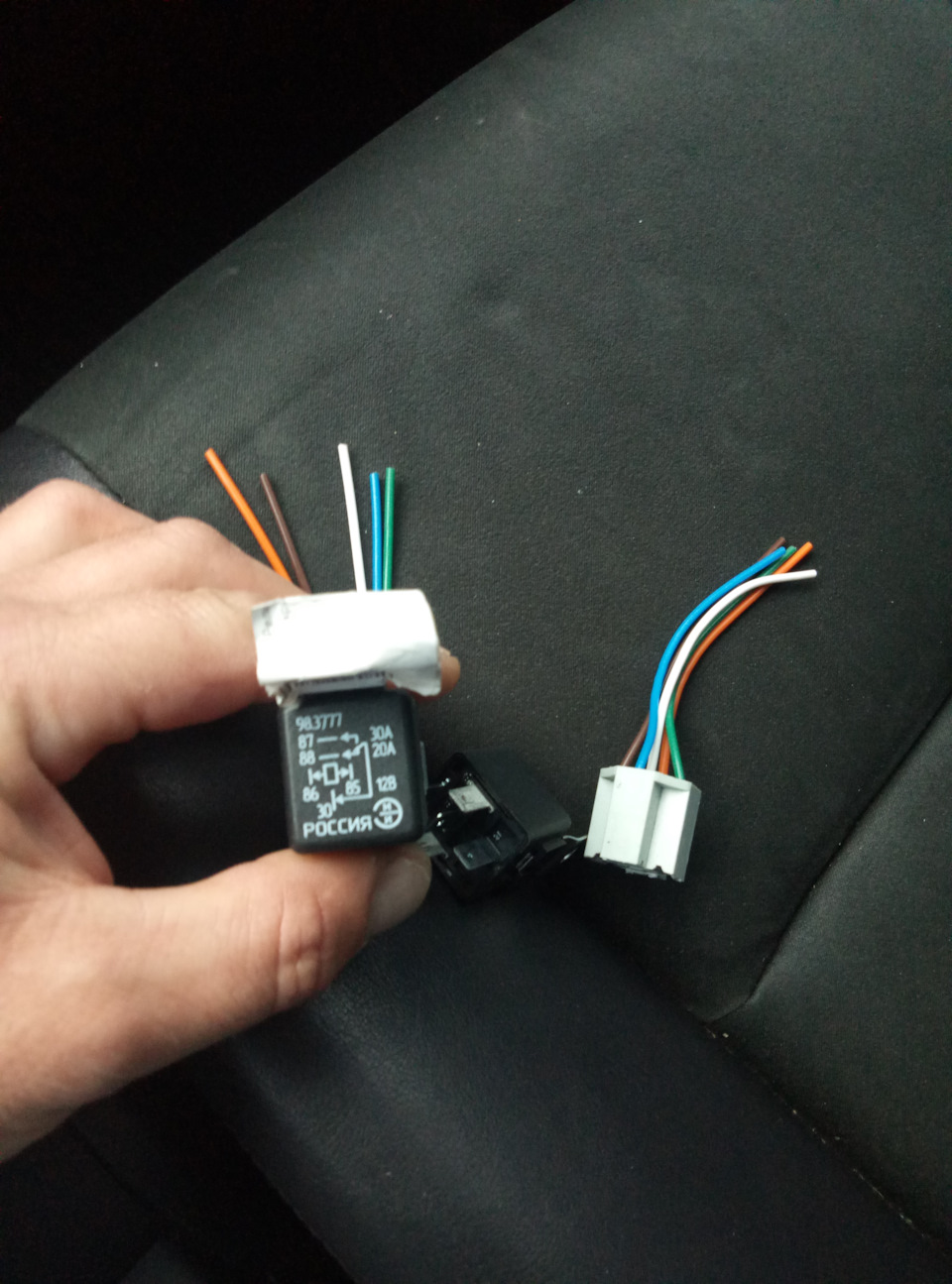

Реле

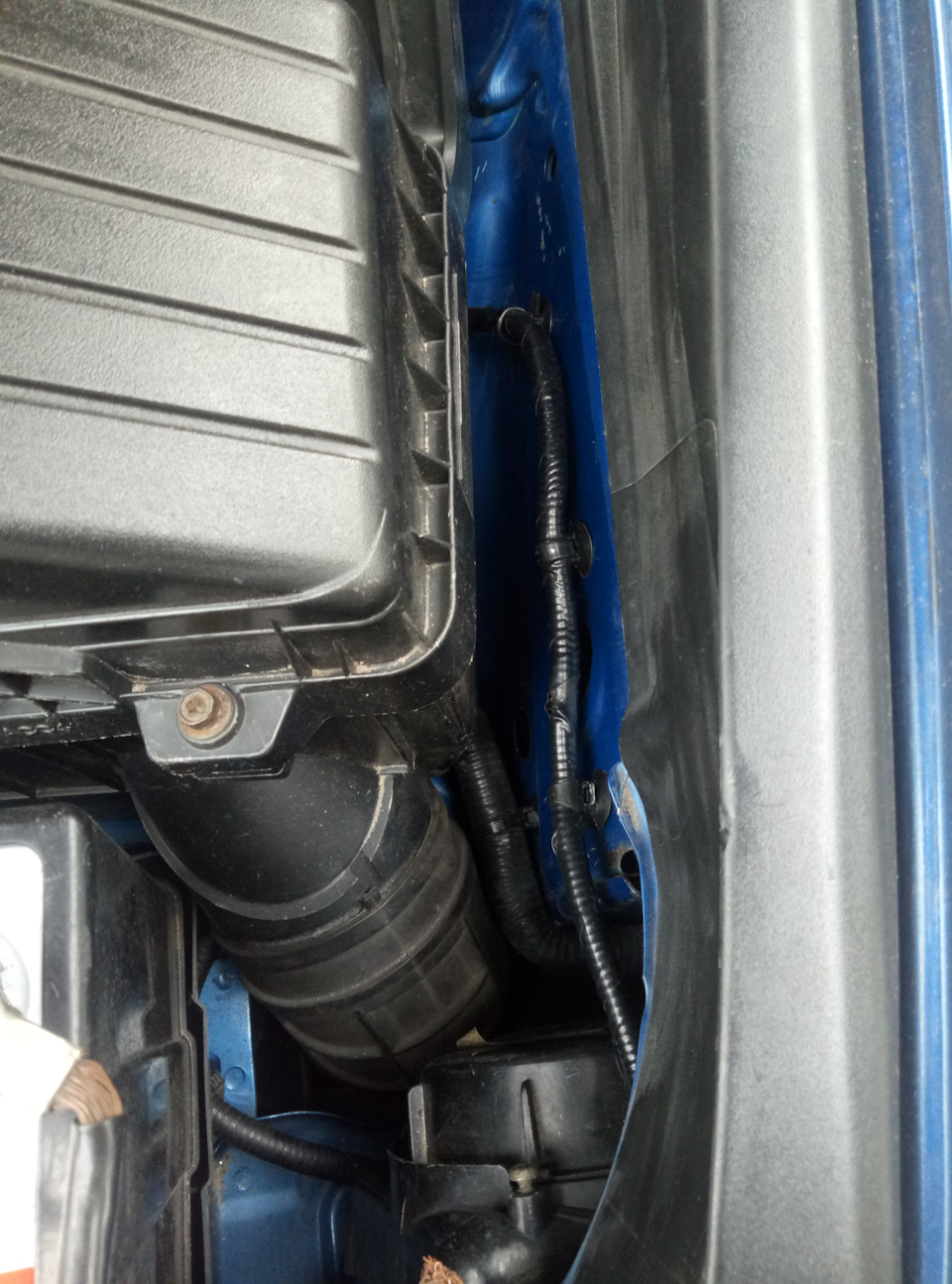

Прокладка проводів
Маса від камери
Прокладка в салон. Проводів блоку передів у салоні…
У салоні.
Схема підключення камер через реле…
У процесі
Принцип роботи камер
Схема підключення реле для нефіксованої кнопки.!
Передня камера роботі.
Задня камера в роботі.
Ось такі кнопочки.
Нижче фото з описом …
