Заміна проводки

Насправді це історія не одного дня. У принципі методом проб тапомилок (+3 згорілих запобіжника) все було зроблено!
Ще для цього мені знадобилися 3 електросхеми.
Проводка, та яку мені підігнали як оплату за курсову була більшесхожа на "схему № 1". Але оскільки у мене двигун 2106 і стоявгенератор 221, то треба було трохи переробити як на "схемі № 2" ", а саме поставити собі реле контрольної лампи. А також за "схемою№4" Приєднував собі реле напруги. Причому приєднував я його задопомогою "схеми №3", просто там добре видно схему блокузапобіжників, так що я не тягнув дроти до самого замку запалювання, а просто підключився до блоку запобіжників.

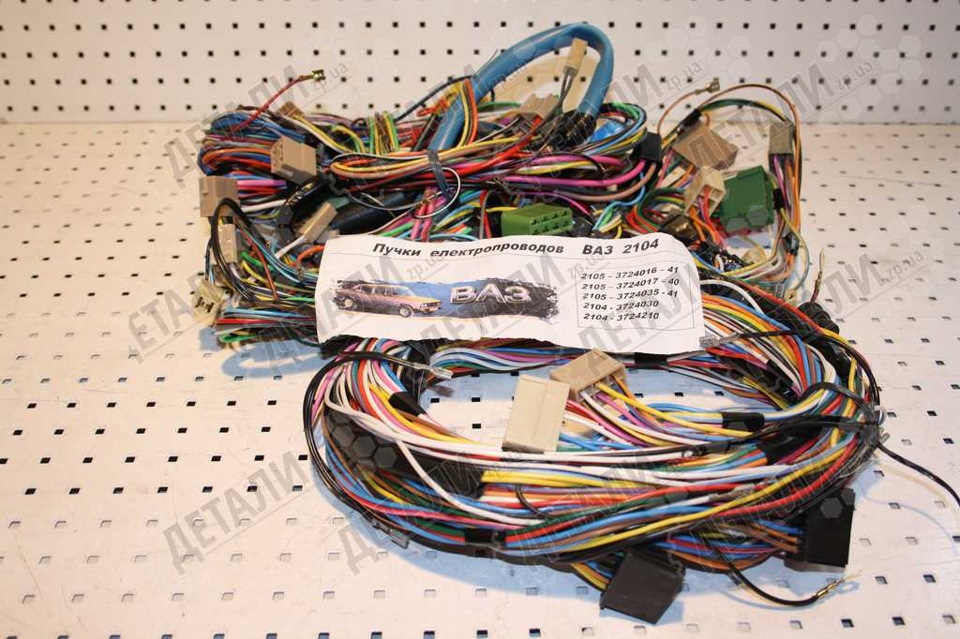

Ось так виглядала вся проводка в інтернет магазині.Насправді їївиявилося трохи більше)) Видовище ще те, страшно було за неїбратися!

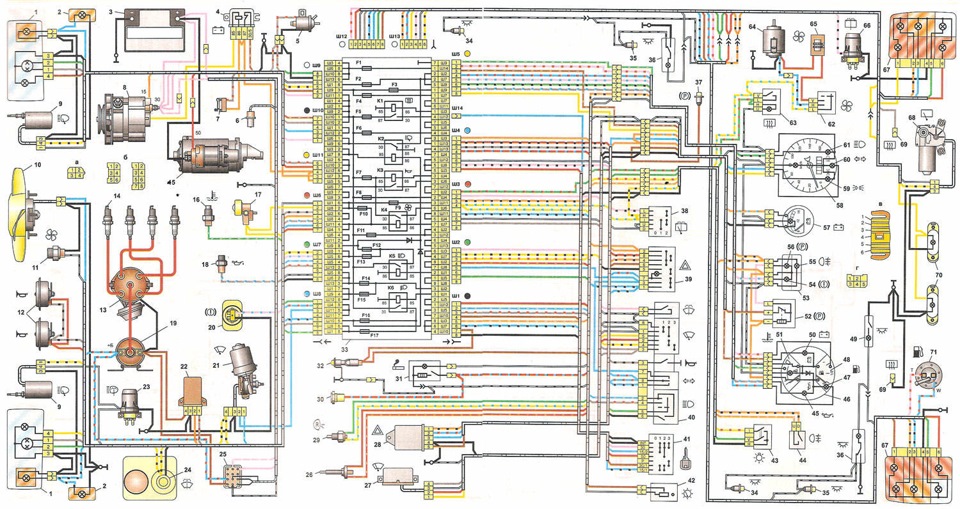

Схема №1 ВАЗ-21043 1 - блок-фари, 2 - бічні покажчики повороту, 3 -акумуляторна батарея; 4 - реле включення стартера; 6 – стартер; 7 –мікроперемикач карбюратора; 8 – генератор 37.3701; 9 – очищувачіфар; 10 – звукові сигнали; 11 – свічки запалювання; 12 – підкапотналампа; 13 – датчик контрольної лампи тиску олії; 14 – датчикпокажчика температури охолоджувальної рідини; 15 – розподільникзапалювання; 16 – датчик рівня гальмівної рідини; 17 - котушказапалювання; 18 – очисник вітрового скла; 19 - електродвигуномивача фар; 20 - електродвигун омивача вітрового скла; 21 – блоккерування електропневмоклапаном економайзера примусового холостогоходу карбюратора; 22 - вимикач запалювання; 23 – реле запалювання; 24 – реле-переривник покажчиків повороту та аварійної сигналізації; 25 – монтажний блок; 26 – вимикач світла заднього ходу; 27 –вимикач стоп-сигналу; 28 – реле очищувача вітрового скла; 29 -вимикач контрольної лампи повітряної заслінки карбюратора; 30 –штепсельна розетка для переносної лампи; 31 – лампа освітленняречового ящика; 32 –
прикурювач; 33 – електродвигун вентилятора обігрівача; 34 –додатковий резистор електродвигуна обігрівача; 35 – вимикачобігріву заднього скла; 36 – вимикач контрольної лампи гальмастоянки; 37 – вимикач очищувача та омивача заднього скла; 38 –триважільний перемикач; 39 – вимикач аварійної сигналізації; 40 -вимикач освітлення приладів; 41 – вимикач зовнішнього освітлення; 42 – вимикачі плафонів, розташовані у стійках дверей; 43 –запобіжник ланцюга протитуманного світла; 44 – контрольна лампатиску олії; 45 – вимикач заднього протитуманного світла; 46 –контрольна лампа резерву палива; 47 – комбінація приладів; 48 –контрольна лампа заряджання акумуляторної батареї; 49 – плафониосвітлення салону; 50 - реле-переривник контрольної лампи гальмастоянки; 51 - контрольна лампа гальма стоянки; 52 - контрольналампа повітряної заслінки карбюратора; 53 – блок контрольних ламп; 54 – контрольна лампа заднього протитуманного світла; 55 –контрольна лампа обігріву заднього скла; 56 – контрольна лампарівня гальмівної рідини; 57 – вольтметр; 58 – контрольна лампагабаритного світла; 59 – контрольна лампа

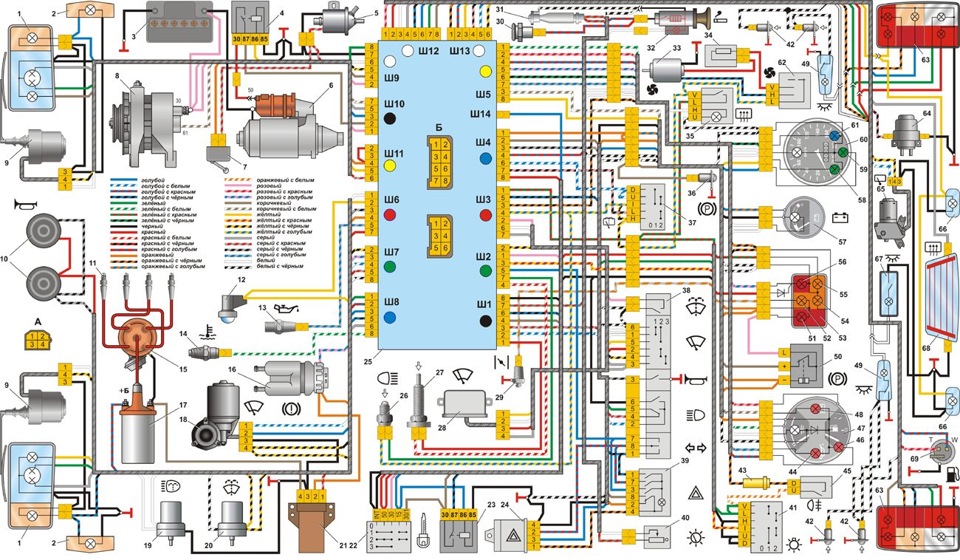

покажчиків повороту; 60 – спідометр; 61 - контрольна лампа далекогосвітла фар; 62 – перемикач вентилятора обігрівача; 63 – задніліхтарі; 64 - електродвигун омивача заднього скла; 65 – очисникзаднього скла; 66 – ліхтарі освітлення номерного знака; 67 – плафоносвітлення задньої частини салону; 68 – елемент обігріву задньогоскла; 69 – датчик покажчика рівня палива; А – порядок умовноїнумерації штекерів у колодках очищувачів 9 фар, реле 28 таочищувача 18 вітрового скла, очищувача 65 заднього скла та блоку 21управління електромагнітним клапаном карбюратора; Б – порядокумовної нумерації штекерів у колодках. Тендери:Схема №2 ВАЗ-2104 (до 1985 року) 1 - блок-фари; 2 - бічні покажчики повороту; 3 -акумуляторна батарея; 4 - реле контрольної лампи зарядуакумуляторної батареї; 5 - електропневмоклапан карбюратора; 6 -датчик верхньої мертвої точки 1-го циліндра; 7 - мікровимикачкарбюратора; 8 - генератор Г-222; 9 - моторедуктори очищувачів фар*; 10 - електродвигун вентилятора системи охолодження двигуна *; 11- датчик включення електродвигуна вентилятора *; 12 - звуковісигнали; 13 - розподільник запалювання; 14 - свічки запалювання; 15- стартер; 16 - датчик покажчика температури охолоджувальноїрідини; 17 - підкапотна лампа; 18 - датчик контрольної лампи тискуолії; 19 - котушка запалювання; 20 - датчик рівня гальмівноїрідини; 21 - моторедуктор очищувача вітрового скла; 22 - блоккерування електропневмоклапаном карбюратора; 23 - електродвигуннасоса омивача фар *; 24 - електродвигун насоса омивача вітровогоскла; 25 - колодка діагностики; 26 - вимикач стоп-сигналу; 27 -реле-переривник очищувача вітрового скла; 28 - реле-переривникаварійної сигналізації та покажчиків повороту; 29 - вимикач світлазаднього ходу; 30 — штепсельна розетка для переносної лампи; 31 -прикурювач; 32 - лампа освітлення речового ящика; 33 - монтажнийблок (замість реле КЗ встановлена ​​перемичка); 34 - вимикачіплафонів на стійках передніх дверей; 35 - вимикачі плафонів настійках задніх дверей; 36 - плафони; 37 - вимикач контрольної лампигальма стоянки; 38 - перемикач очищувача та омивача заднього скла*; 39 - вимикач аварійної сигналізації; 40 - триважільнийперемикач; 41 - вимикач запалювання; 42 - вимикач освітленняприладів; 43 - вимикач зовнішнього освітлення; 44 - вимикачзаднього протитуманного світла; 45 - контрольна лампа тиску олії; 46 - комбінація приладів; 47 - контрольна лампа резерву палива; 48- покажчик рівня палива; 49 - плафон освітлення задньої частинисалону; 50 - контрольна лампа заряду акумуляторної батареї; 51 -покажчик температури охолоджувальної рідини; 52 - реле-переривникконтрольної лампи гальма стоянки; 53 - блок контрольних ламп; 54 -контрольна лампа рівня гальмівної рідини; 55 - контрольна лампазаднього протитуманного світла; 56 - контрольна лампа гальмастоянки; 57 - вольтметр; 58 - спідометр; 59 - контрольна лампазовнішнього освітлення;
60 - контрольна лампа покажчиків повороту; 61 - контрольна лампадалекого світла фар; 62 - перемикач вентилятора обігрівача; 63 -вимикач обігріву заднього скла з контрольною лампою включення *; 64- електродвигун вентилятора обігрівача; 65 - додатковий резисторелектродвигуна обігрівача; 66 - електродвигун насоса омивачазаднього скла; 67 - задні ліхтарі; 68 - моторедуктор очисниказаднього скла *; 69 - колодки для підключення до елемента обігрівузаднього скла; 70 - ліхтарі освітлення номерного знака; 71 - датчикпокажчика рівня та резерву палива. Порядок умовної нумераціїштекерів у колодках:а - блок-фар, очищувачів фар та заднього скла, реле-переривника очищувача вітрового скла, блоку керуванняелектропневмоклапаном карбюратора; б - монтажного блоку татриважільного перемикача; - задніх ліхтарів (нумерація висновків попорядку зверху вниз); г - реле-переривника аварійної сигналізаціїта покажчиків повороту. * - наявність залежить від комплектаціїавтомобіля

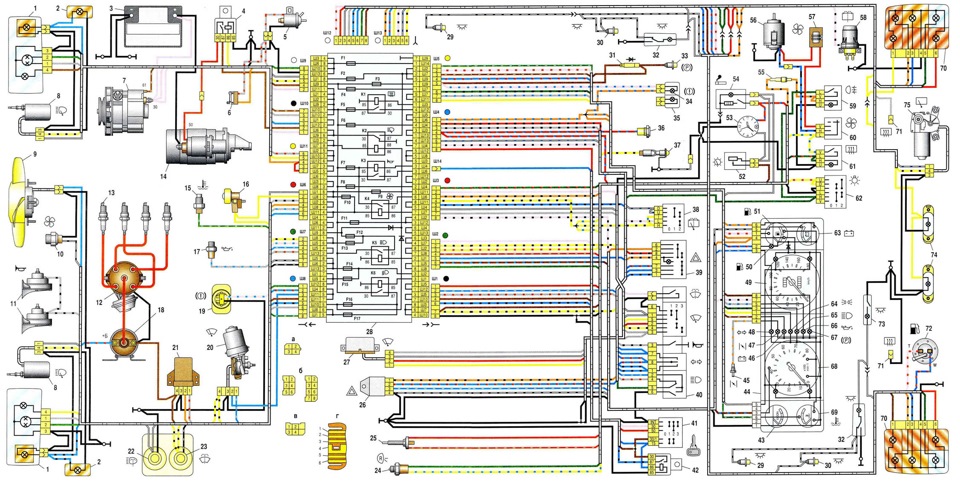

Схема №3 ВАЗ-21047 1 - блок-фари; 2 - бічні покажчики повороту; 3 -акумуляторна батарея; 4 - реле включення стартера; 5 -електропневмоклапан карбюратора; 6 - мікровимикач карбюратора; 7 -генератор 37. 3701; 8 - моторедуктори очищувачів фар *; 9 -електродвигун вентилятора системи охолодження двигуна; 10 - датчиквключення електродвигуна вентилятора; 11 - звукові сигнали; 12 -розподільник запалювання; 13 - свічки запалювання; 14 - стартер; 15- датчик покажчика температури охолоджуючої рідини; 16 - підкапотналампа; 17 - датчик сигналізатора недостатнього тиску олії; 18 -котушка запалювання; 19 - датчик сигналізатора недостатнього рівнягальмівної рідини; 20 - моторедуктор очищувача вітрового скла; 21 -блок керування електропневмоклапаном карбюратора; 22 -електродвигун насоса омивача фар *; 23 - електродвигун насосаомивача вітрового скла; 24 - вимикач світла заднього ходу; 25 -вимикач сигналу гальмування; 26 - реле аварійної сигналізації тапокажчиків повороту; 27 - реле очищувача вітрового скла; 28 -монтажний блок; 29 - вимикачі плафонів на стійках передніх дверей; 30 - вимикачі плафонів на стійках задніх дверей; 31 -
діод для перевірки справності лампи сигналізатора недостатньогорівня гальмівної рідини; 32 - плафони; 33 - вимикач сигналізаторагальма стоянки; 34 - лампа сигналізатора недостатнього рівнягальмівної рідини; 35 - блок сигналізаторів; 36 – штепсельнарозетка для переносної лампи**; 37 - лампа освітлення речовогоящика; 38 - перемикач очищувача та омивача скла дверей задка; 39 -вимикач аварійної сигналізації; 40 - триважільний перемикач; 41 -вимикач запалювання; 42 - реле запалювання; 43 - економетр; 44 -комбінація приладів; 45 - вимикач сигналізатора прикриттяповітряної заслінки карбюратора; 46 - лампа сигналізатора зарядуакумуляторної батареї; 47 - лампа сигналізатора прикриттяповітряної заслінки карбюратора; 48 - лампа сигналізатора включенняпокажчиків повороту; 49 - спідометр; 50 - лампа сигналізаторарезерву палива; 51 - покажчик рівня палива; 52 - регуляторосвітлення приладів; 53 - годинник; 54 - прикурювач; 55 -запобіжник ланцюга протитуманного світла; 56 - електродвигунвентилятора обігрівача; 57 - додатковий резистор електродвигунаобігрівача; 58 - електродвигун насоса омивача скла двері задка; 59
вимикач заднього протитуманного світла з сигналізатором включення; 60 - перемикач вентилятора обігрівача; 61 - вимикач обігріву складверцят задка з сигналізатором включення; 62-перемикач зовнішньогоосвітлення; 63 - вольтметр; 64-лампа сигналізатора включеннязовнішнього освітлення; 65-лампа сигналізатора включення далекогосвітла фар; 66 - лампа сигналізатора недостатнього тиску масла; 67- лампа сигналізатора включення гальма стоянки; 68 - тахометр; 69 -покажчик температури охолоджувальної рідини; 70 - задні ліхтарі; 71- колодки для підключення до елемента обігріву скла дверцят задка; 72 - датчик покажчика рівня та резерву палива; 73 - плафоносвітлення задньої частини салону; 74 - ліхтарі освітленняномерного знака; 75 - моторедуктор очисника скла дверцят задка.Порядок умовної нумерації штекерів у колодках; а - блок-фар, очищувачів фар та скла дверей задка, реле очищувача вітрового скла, блоку керування електропневмоклапаном карбюратора; б - монтажногоблоку, триважільного перемикача та комбінації приладів; в - релеаварійної сигналізації та покажчиків повороту; г - задніх ліхтарів (нумерація висновків по порядку зверху донизу). * — встановлюєтьсяна частини автомобілів, що випускаються; ** — з 2000 р. Неставиться.

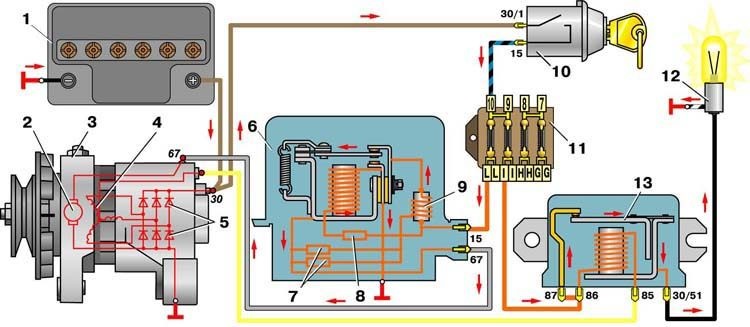

Схема №4 Схема з'єднань системи генератора 1 – акумуляторнабатарея; 2 – обмотка ротора генератора; 3 – генератор; 4 – обмоткастатора генератора; 5 – випрямний блок генератора; 6 – регуляторнапруги; 7 – додаткові резистори; 8 – термокомпенсуючий резистор; 9– дросель; 10 – вимикач запалювання; 11 – блок запобіжників; 12 –контрольна лампа заряду; 13 – реле контрольної лампи заряду
Перед установкою, щоб не плутатися я вирішив підписувати задопомогою цінників всі роз'єми. Для цього я користувався схемою 1.Потім зрозумів що цінники все одно відпадають, я став підписуватиолівцем для дисків прямий на роз'ємах або проводах. Отже, якпоказано на схемі 2, я заздалегідь припаяв сюди проводочок. Таквиглядає проведення під торпедою. Нова, приємно поглянути. Підкапотом я вирішив всю проводку змотати чорною ізолентою. Так самовсю проводку я прикріпив новим комплектом кліпс.
