Заміна блоку ЦЗ під викидний ключ ч.2

Прийшов модуль ЦЗ з двома брелками під ключ, після чого наступногодня почав барахолити прокладену поляками нештатну проводку.

Дібравшись ближче — схопився за голову, бо на мене чекав тихийжах…

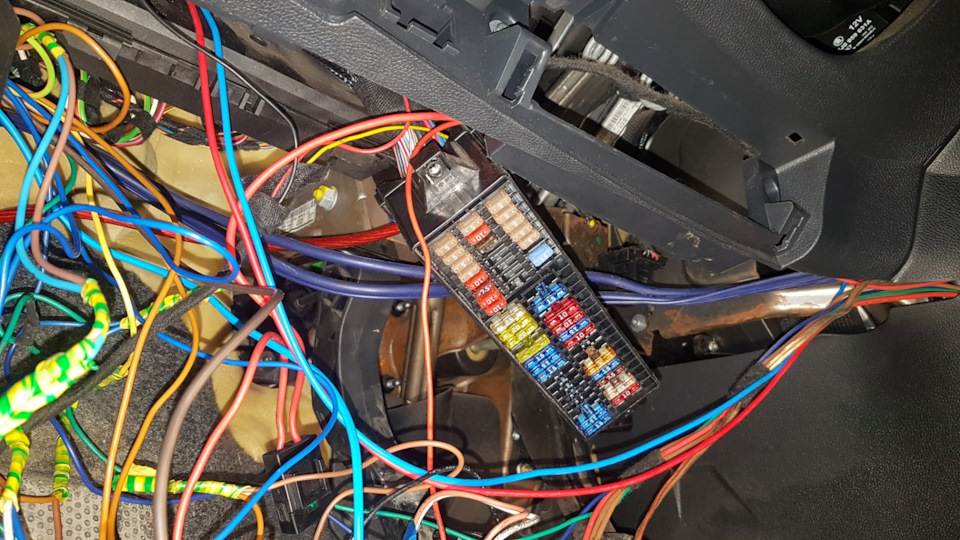

Творіння диво інженерів найближчого зарубіжжя

У мене стояло завдання від'єднати Старий блок ЦЗ, і на ті ждроти моторчиків підключити новий, але! Мені як електрику совість недозволила залишити все в такому вигляді.

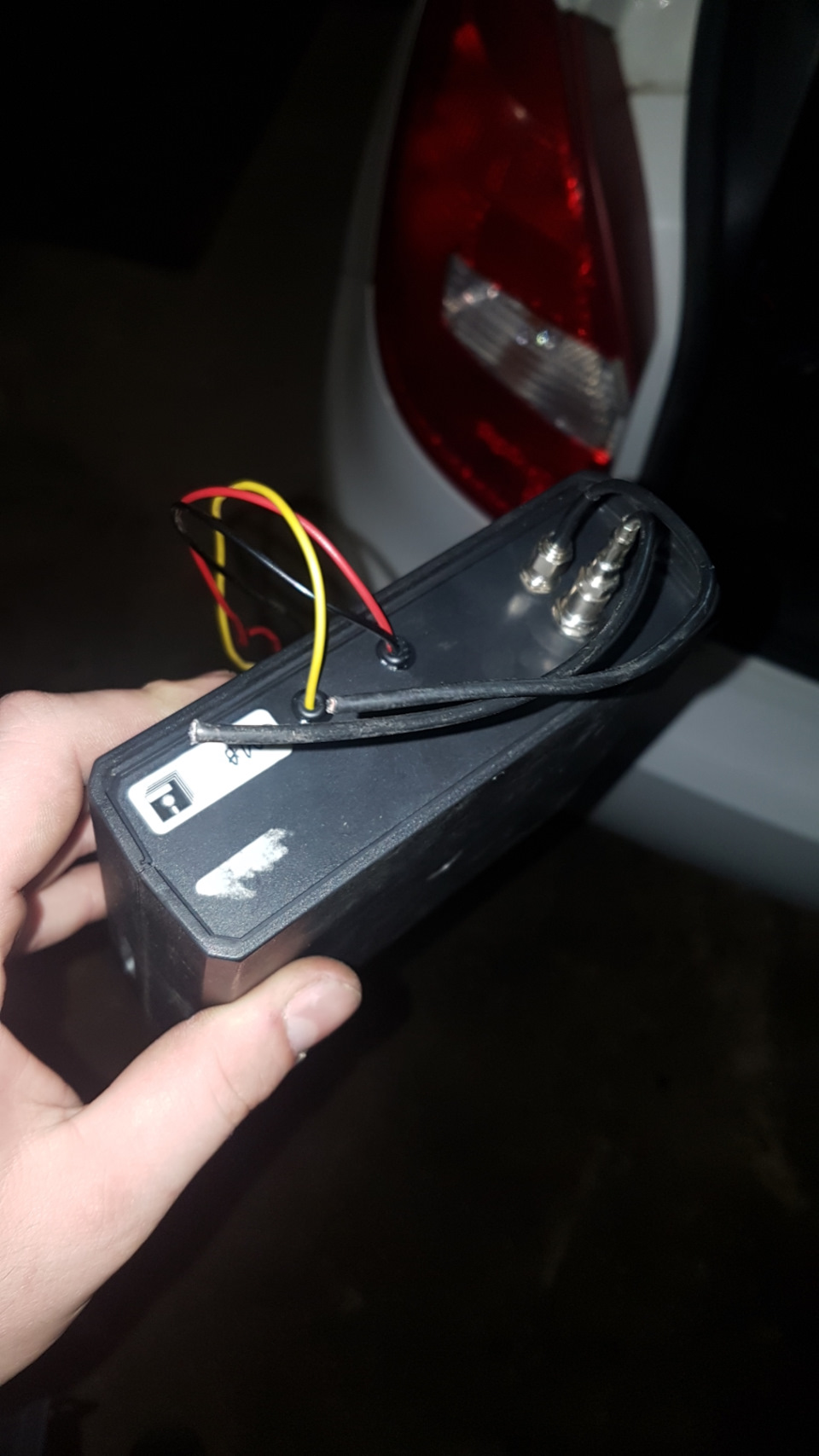

Блок GPS

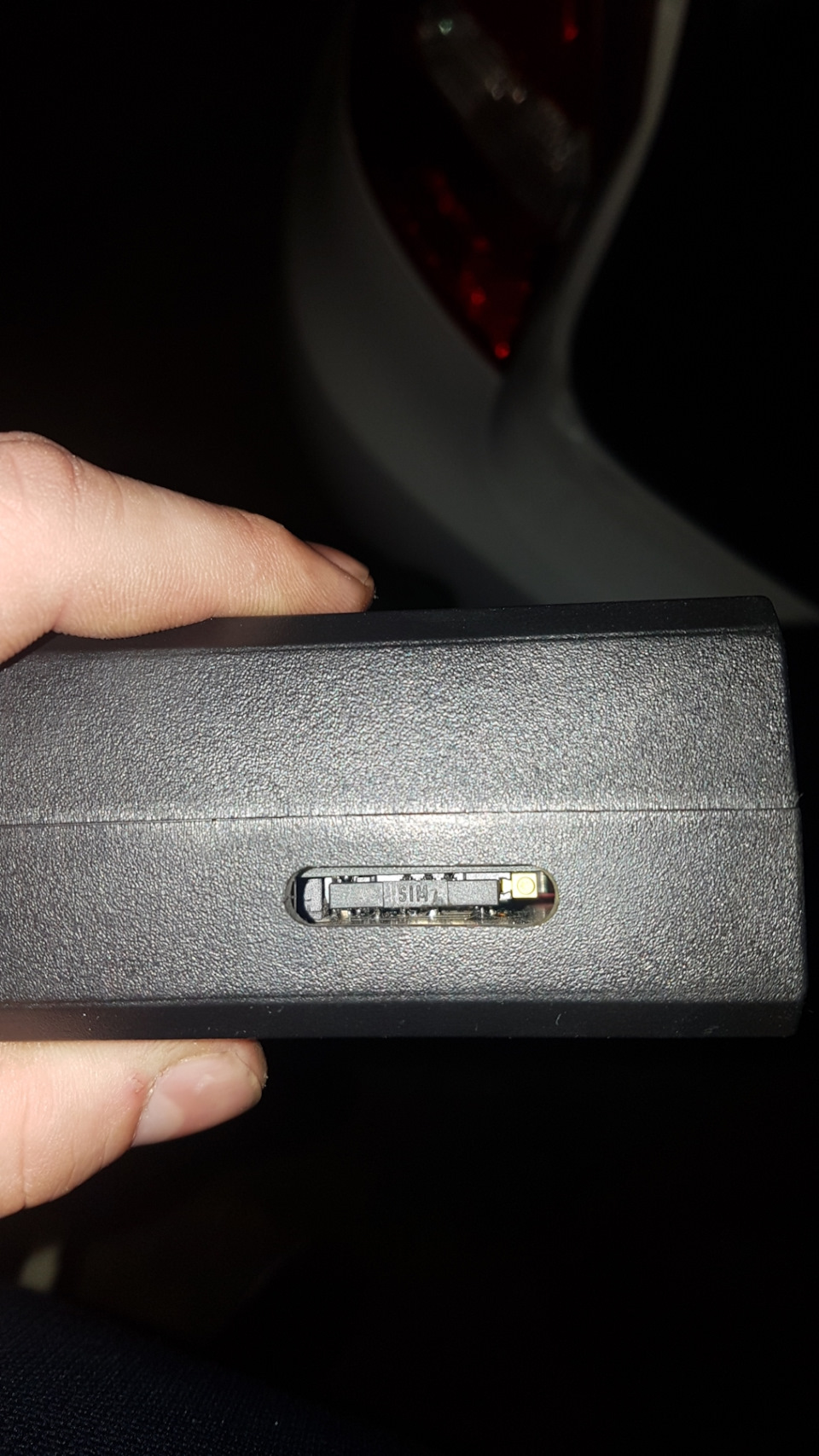

Навіть з польської SIM
Антени від наступного йшли під лобове скло, глибоко в надриторпеди, з цього було прийнято рішення відкусити дроти і поки щоПоховати їх там.

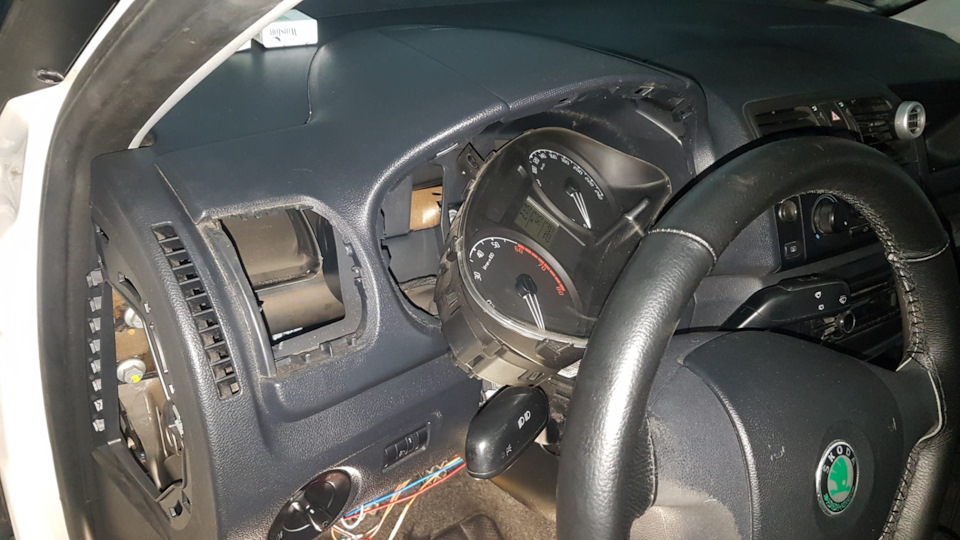

Де то там далеко антени від GPS

Пізніше розберу його і якщо штуковина виявиться цікавою — напишупро неї окремо.

Далі ж облагороджував стару проводку передаючи їй вигляд близькийдо штатного.
Підключив все згідно зі схемою в інструкції блоку ЦЗ.

Моторчики підключені, перевірив — працюють, справа за малим —підключення до кнопки відкриття багажника.

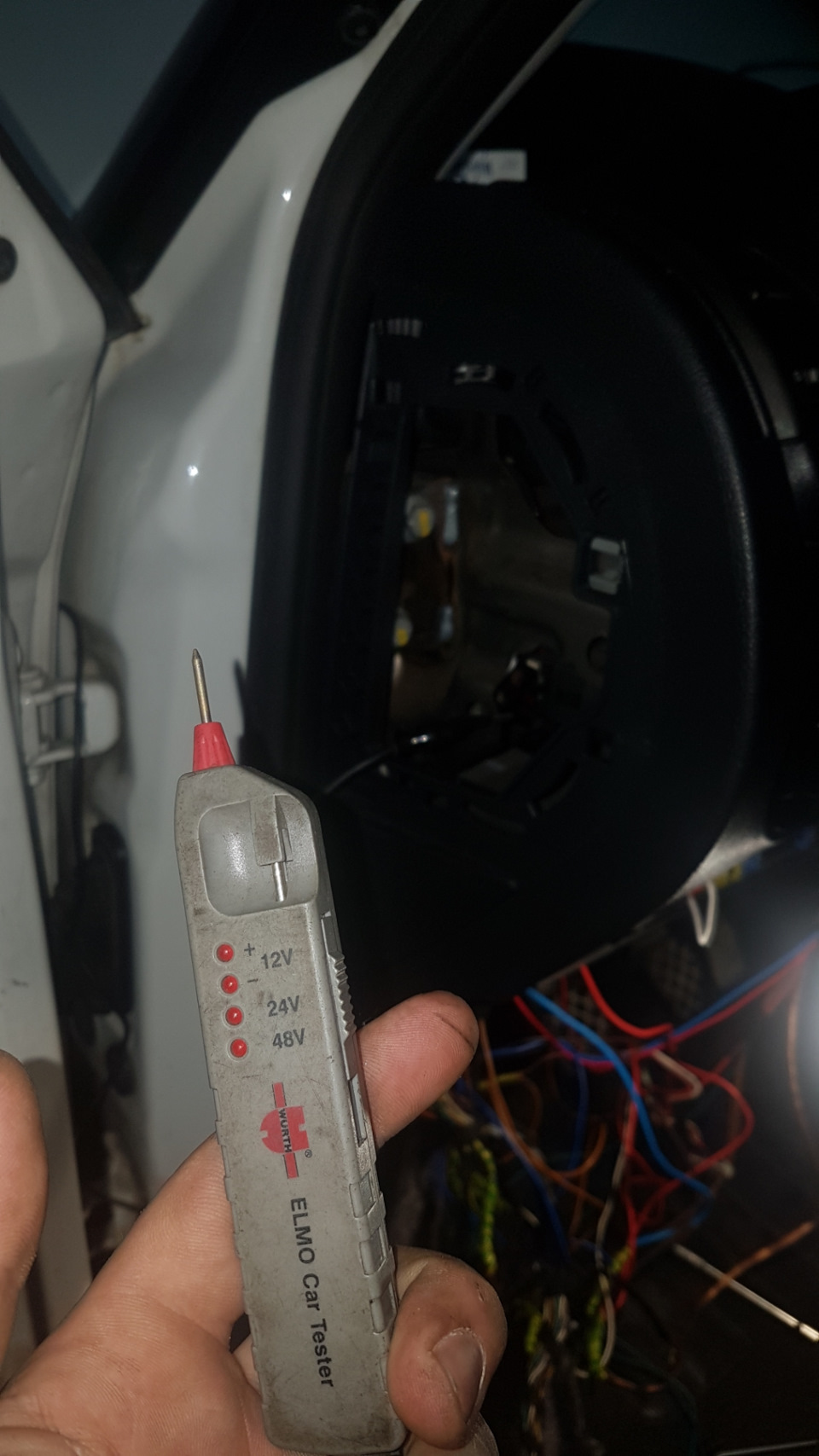

Далі знайшов його в косі яка йшла назад. Коса під порогом водіяЖила, що подає підкинув жилу з блоку ЦЗ до цієї, але! При спробівідкрити багажник вигоряє запобіжник блоку ЦЗ…
Потому вже зрозумів що кнопка запитана через блок комфорту, подавши"+" на який, коротке…
Поставив 5-ти контактне реле, що б у момент подачі живлення відблоку ЦЗ був розрив рідного ланцюга з подальшою комутацією новоголанцюжка. Підсумок — все працює ідеально!
Майже кінець
Ключики)
Сьогодні вже проточив ВАГ жало і перекинув чіп, результатомзадоволений.
