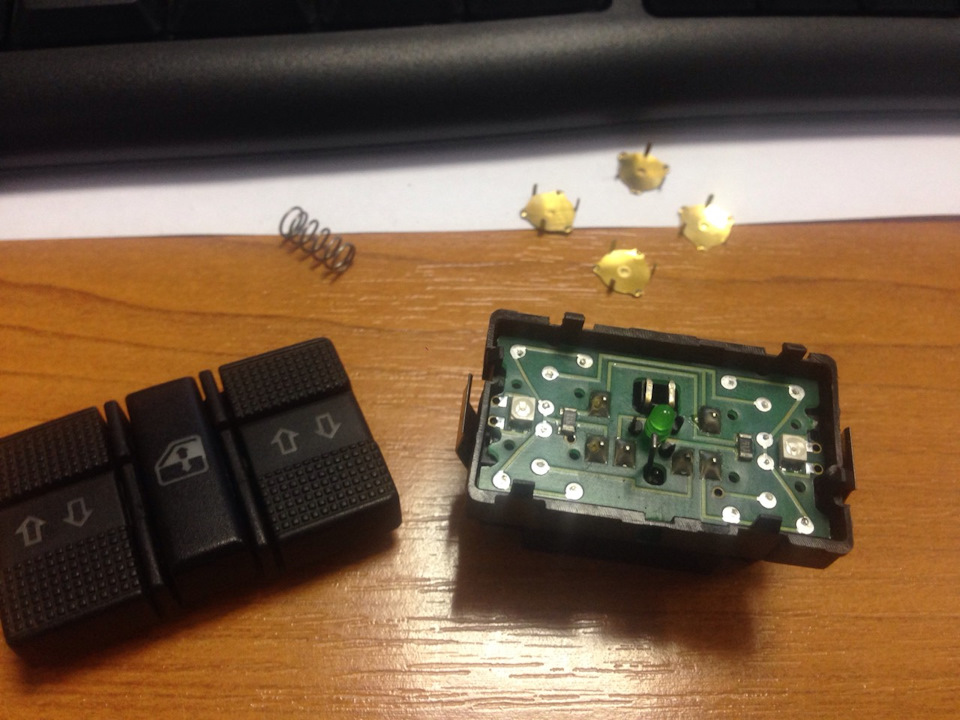

Привіт. Питання до того, що через кнопку керуванням задніх ЕСП, яхочу зробити керування пневмопідвіскою. І хочу зробити цемаксимально без "колгоспу".
>
Як мені сказали, кнопка від г3 - силова, через неї я безпосередньоможу подавати харчування на клапана.А ось кнопка від Пасата тількикомандна. > Мені потрібно з авто реле зробити блок управлінняклапанами, який буде керуватися цією кнопкою.

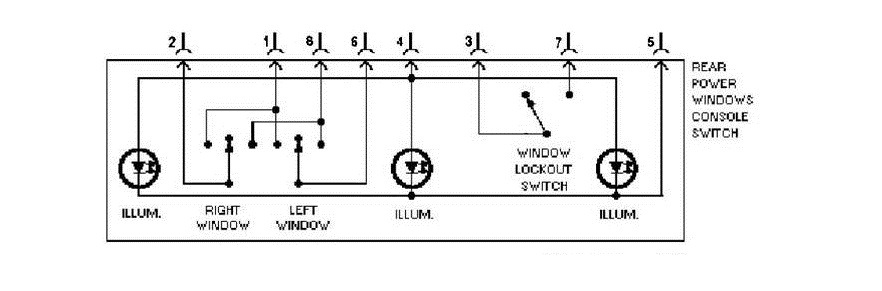

Схема кнопки є.
У кнопці 8 контактів:
2 — підсвічування кнопки
2 — центральна кнопка, що блокує керування ЕСП із задніх кнопок
і залишаються 4 контакти на керування (хоча за логікою має бути6)
Зроблено так, через те, що на ЕСП йде управління через блок.
Для моїх планів потрібні дії:
-Підсвічування (залишається).
-Центральна кнопка щоб включала компресор на підкачування ресивера (залишається).
-Ліва на керування переднім контуром (відкрити 1 клапан на підйом, і відкрити 2 клапан на спуск).
-Права на керування заднім контуром (відкрити 1 клапан на підйом, івідкрити 2 клапан на спуск).
Можна/що/кого порадить?
Коментарі15
Ось можлива схема. Тільки якщо одночасно натиснути спуск перед і підйом зад, буде бабах)))) зараз ще подумаю
не зрозумів про підйом, ) там мінус до мінусу спереду і плюс до плюсу ззаду?
Піднімаємо перед, вимикач подає плюс на перше і третє реле. Перше спрацьовує, а третє ні, тому що другий кінець теж на плюсі. Із задом та ж історія, тільки навпаки. А якщо натиснути підйом перед і спуск зад, буде кз у вимикачі
Але можна зробити розумніше. Зараз намалюю.
Щось я переоцінив свої здібності))) без електроніки ніяк не виходить поки що. Але я над цим подумаю.
Дякую за заморочку.) Мені говорили, що через авто-реле якось можна це зробити прям без перебоїв.
Ну ось за моєю першою схемою. Але у неї серйозний недолік є.
так там без реле начебто?
На схемі ж реле показано. Ось, я накреслив загальний зміст на оптронах. Якщо є знайомі електронники, зберуть. А простіше швидше за все ніяк.
ух-ти! Дякую! я зараз дізнаюся
Кнопки що б4 що г3 вони абсолютно однакові
У мене зараз вони дві є і вони абсолютно різніНаступний запис я зроблю про них з оглядом
Зроби. Мені теж цікаво!
Зробив запис із оглядом кнопок
Спасибі
