Всім привіт!

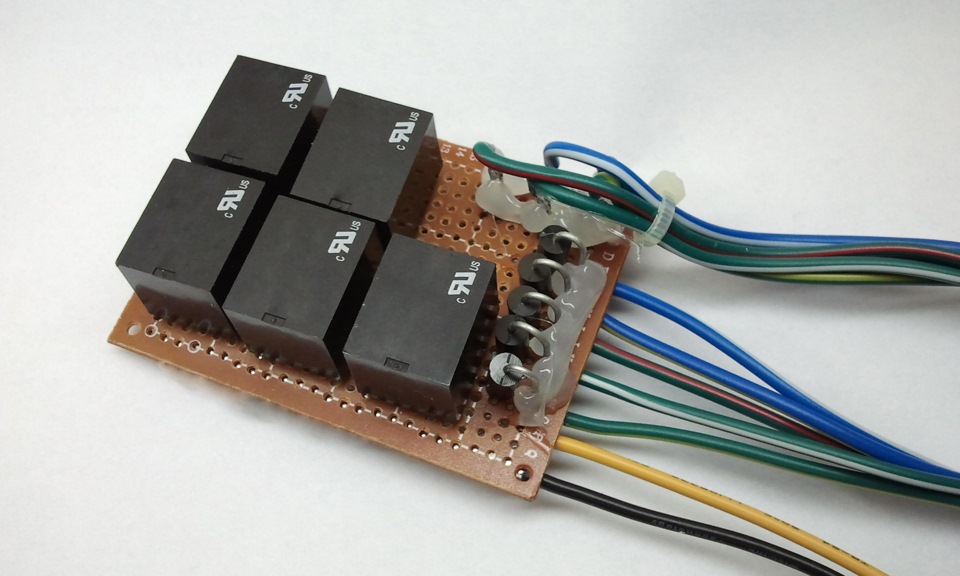

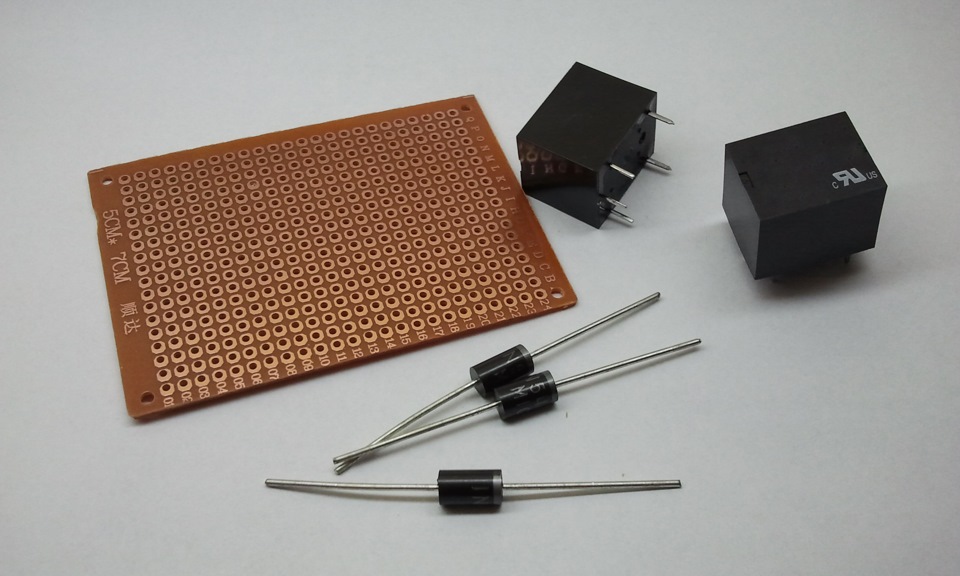

У минулому записі фаркоп на Scudo, я встановив фаркоп без блокуузгодження. Хотів купити його в магазині, але коли дізнався ціну нацей нехитрий пристрій - вирішив зробити його самостійно.На радіоринку купив все необхідне, і ось як це вийшло). Цього менізнадобилися:плата для конструювання, п'ять діодів (можна і бездіодів) і стільки ж реле.
2. Реле з опором на котушці 70-80 Ом

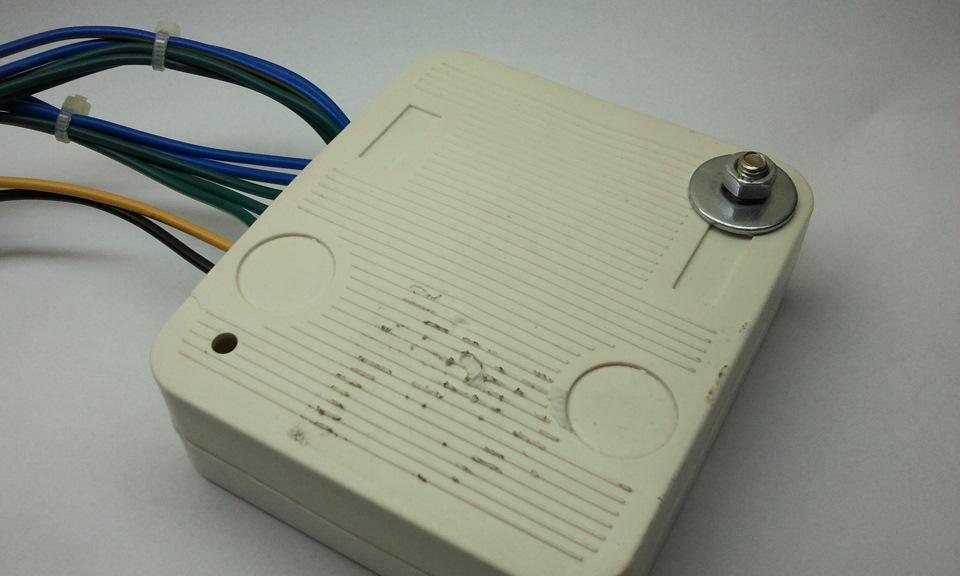

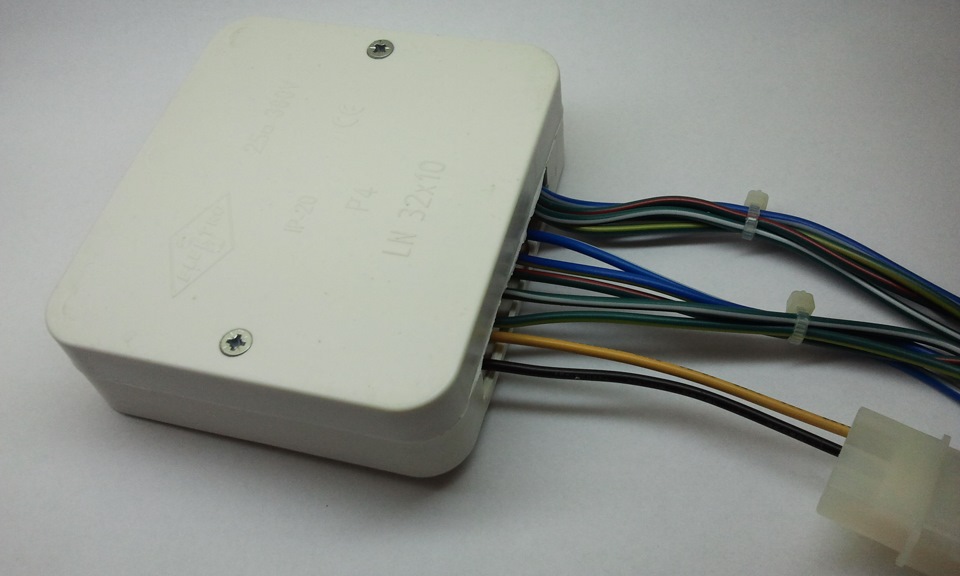

Упакував все у відповідну за розміром пластикову коробку.
3.
> 4.

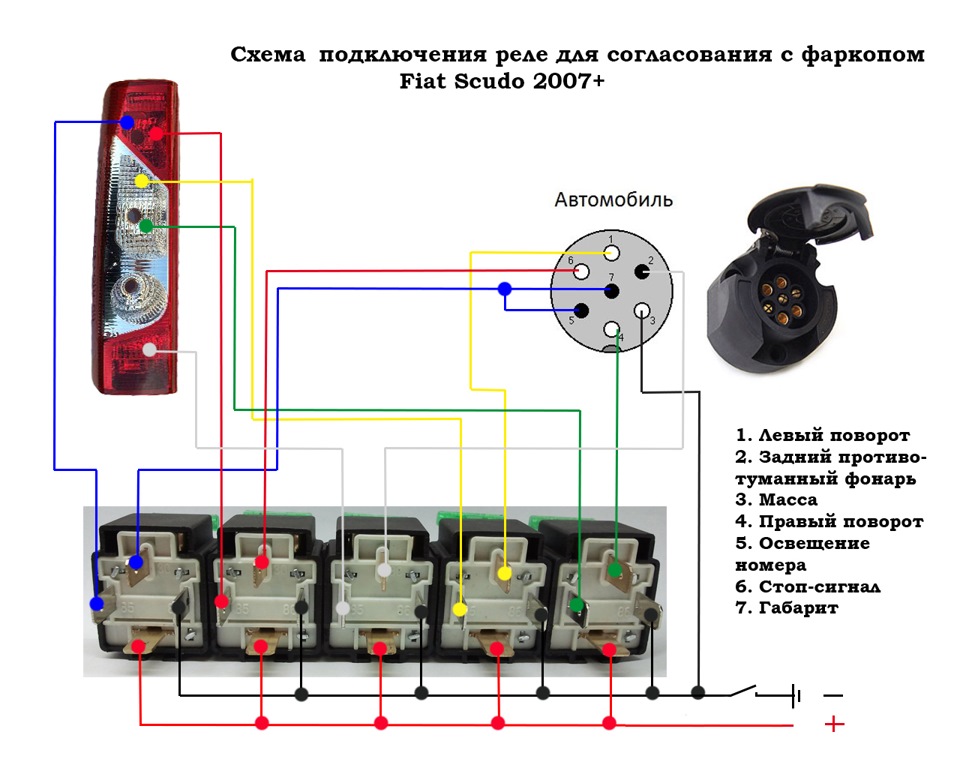

6. Схема з розпинуванням контактів
Під правим заднім ліхтарем у днищі є заглушка, через неї завівджгут з проводами.
7.< 8. Кабель проходить за бампером У салоні, за вентиляційнимиґратами, відмінне місце для підключення. Робити фото іззабарвленням проводів немає сенсу, у наших машинах вонивідрізняються.
10. 1 - підведення проводки від блоку BSI; 2 - відгалуження долівого ліхтаря та блоку паркування (місце підключення до лівогоповороту); 3 - підключення до правого повороту (основне); 4 - дротидо прикурювача (тут можна взяти плюс); 5 - місце кріплення блокуузгодження
Встановлений блок.
11. Потім обов'язково зроблю кнопку відключення живлення, щоб небув задіяний без причепа. (0, 55 $)
релі 5 штук - 60 грн. (2, 5 $)
діоди 5 штук - 12, 5 грн. (0, 53 $)
корпус пластиковий - 9 грн. (0.38$)
проводу та термоусадка — 35 грн. (1, 49$)
Вся витрата 130 гривень (5, 45$), набагато дешевше ніж умагазині))
Всім удачі та світу!
31.01.2019
PS Не заморочуйтесь з блоком узгодження, ставте світлодіоднілампи без доп. . Навантаження у ліхтарі причепа і все будеOk.
