Це продовження першої частини.

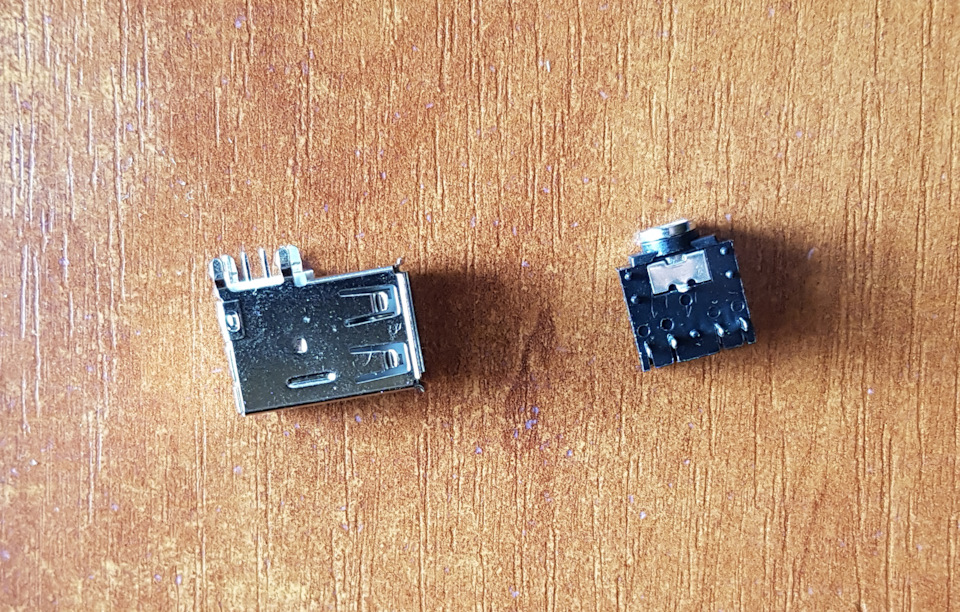

Прийшли вчора роз'єми USB і 3, 5'' з Китаю (зараз карантин, купитиніде)

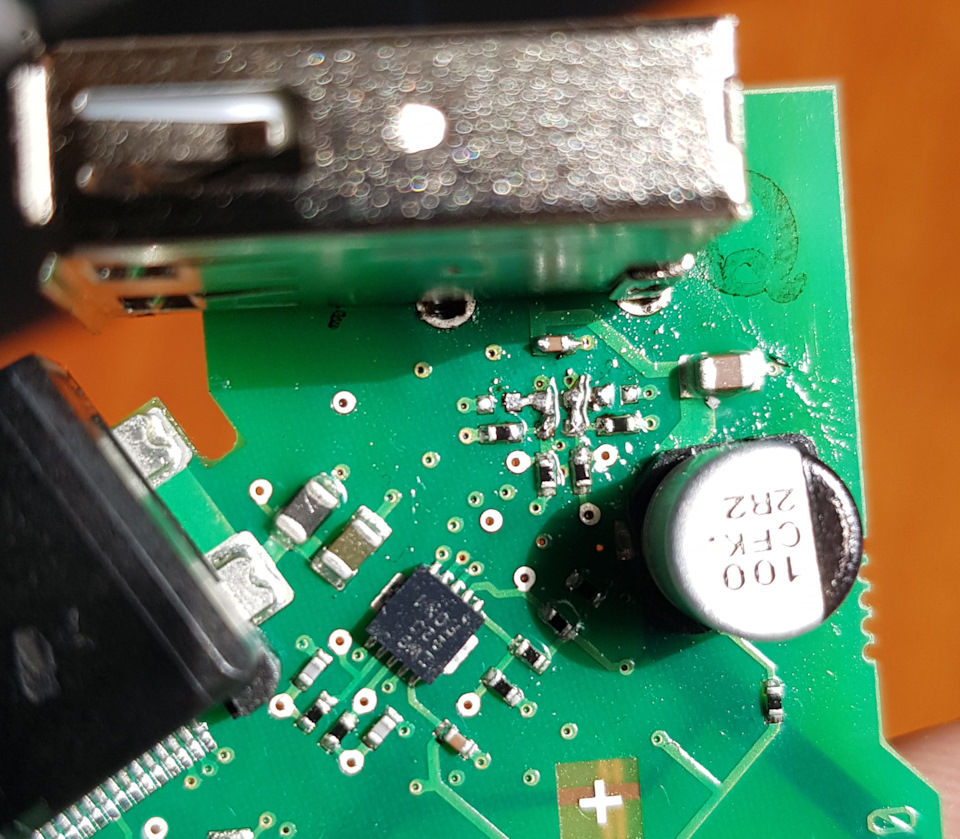

Щоб порт працював, потрібно також запаяти дві перемички Data+ іData- біля нього:

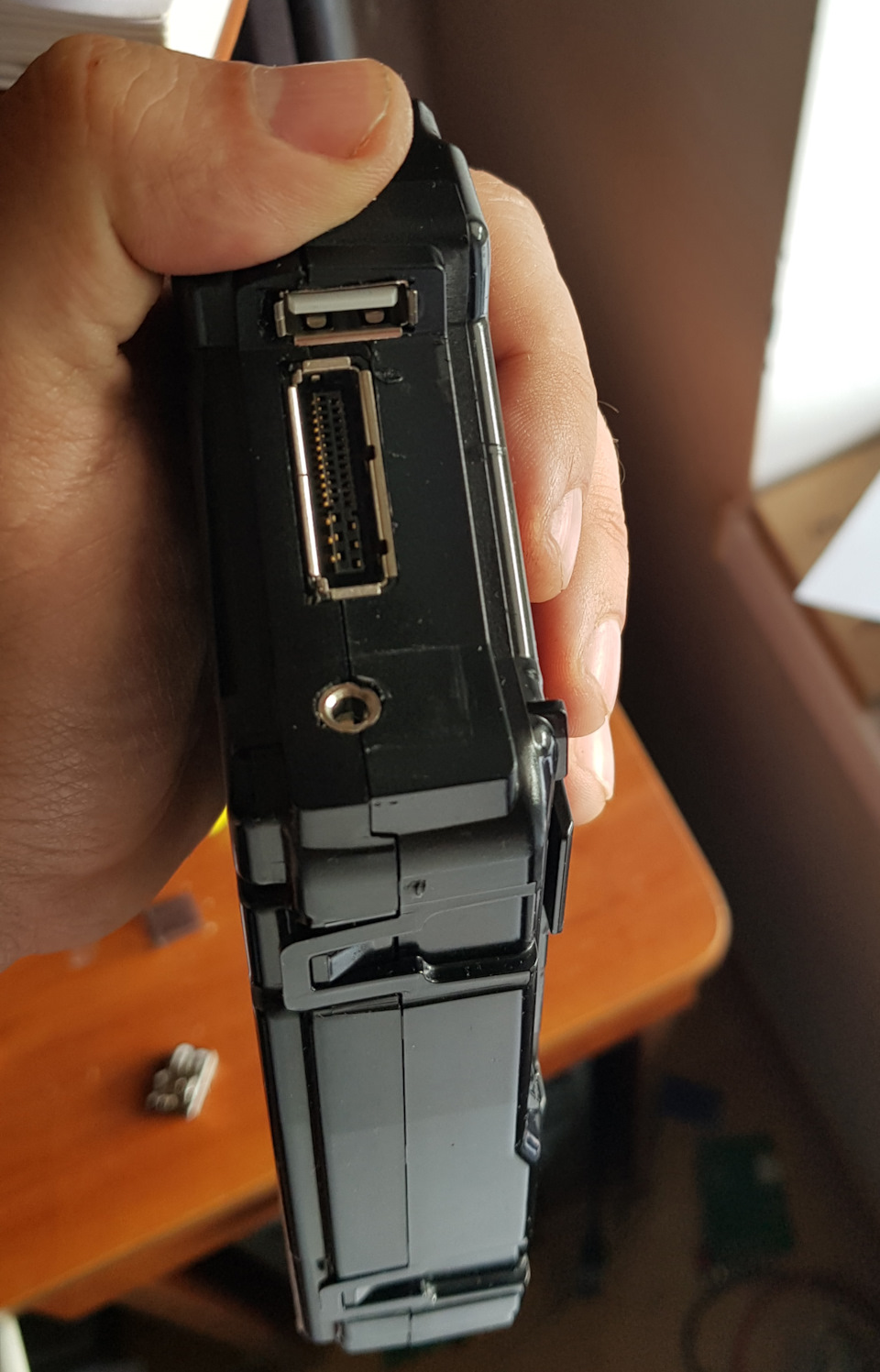

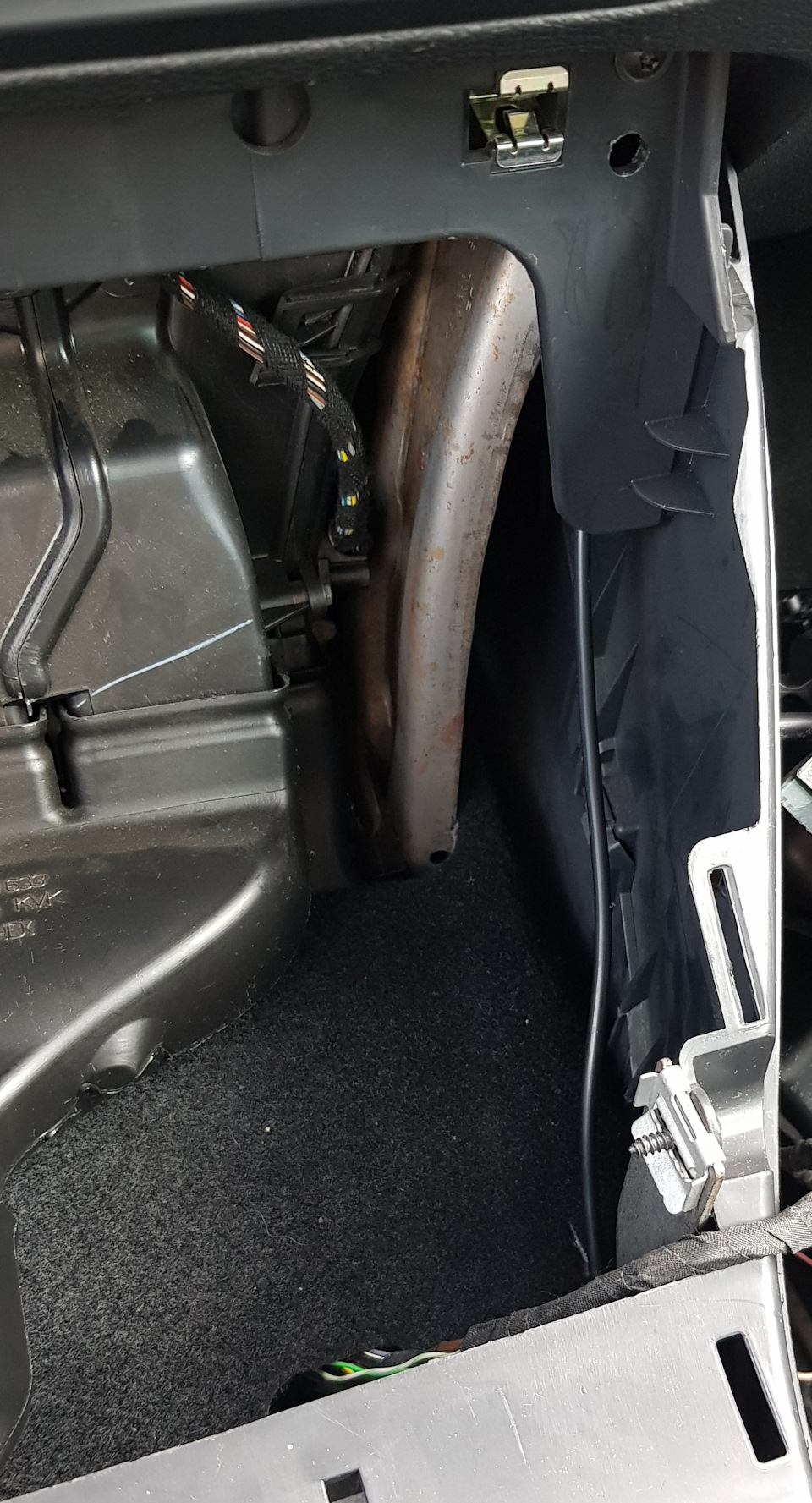

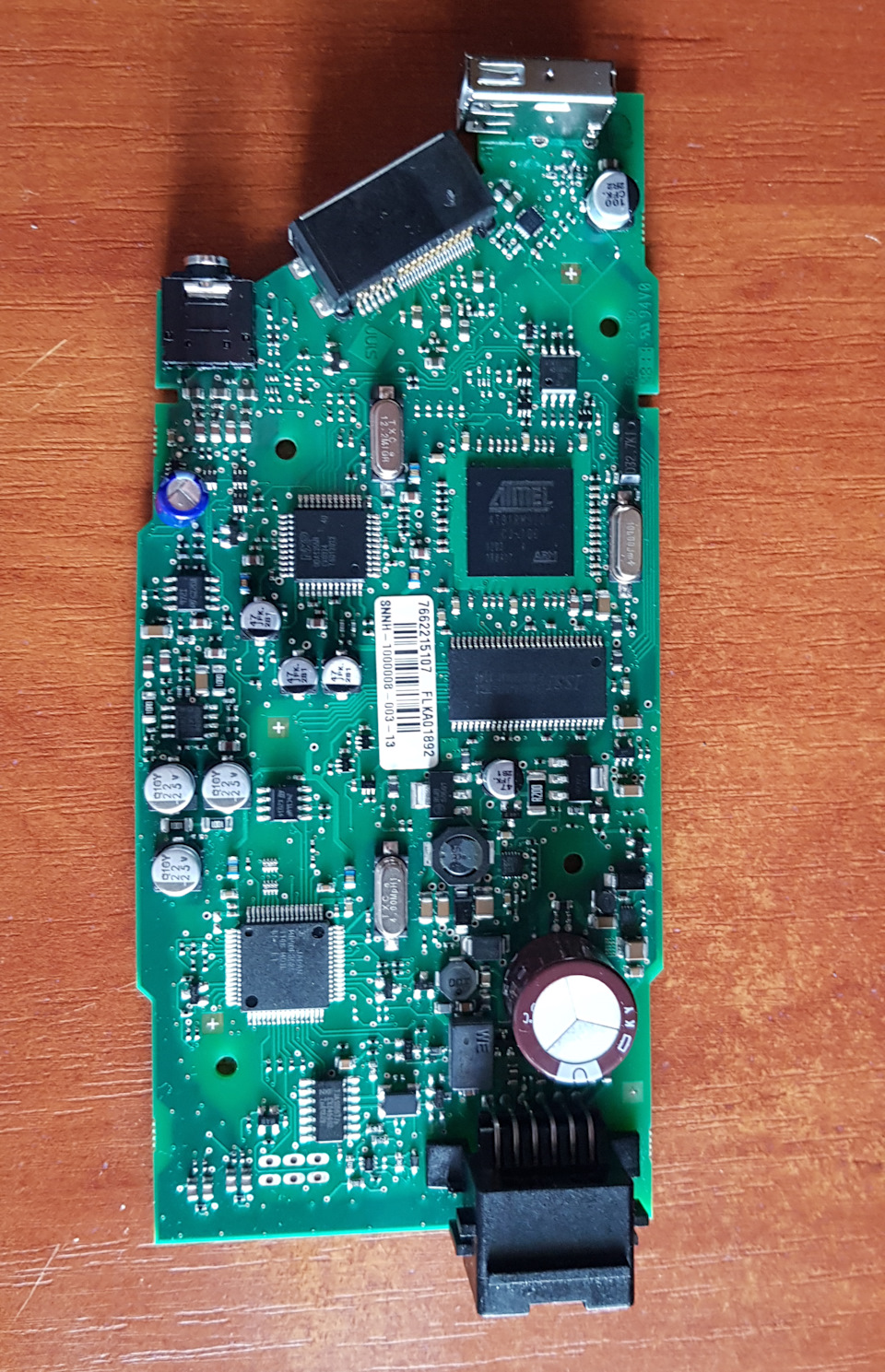

Спочатку впаяв USB не в той бік))) і при вставці флешки коротилохарчування USB, потім перепаяв і все запрацювало. Але невизначається (він мені в принципі не потрібен, але все ж такихотілося спробувати хоч раз.) Можливо потрібна допаяка резистора на21 і 22 контакт для визначення, що підключено. Якщо хто знає, якзадіяти - напишіть. Вирізав дірки в корпусі не дуже акуратно.Простягнув USB кабель ідучий з бардачка до RNS вниз під селекторомАКПП до підлокітника:Підключив його:
Вставив флешку, визначилася, все працює. Тепер залишилося купитипідлокітник без Media-In, сподіваюся блок поміститься під ним, непотрібно буде його кудись переміщати.
Коментарі2
Як можна було запаяти роз'єм навпаки 🙉😁
Він підходить однаково в обидві сторони, тримаючи тільки плату в руках, здається, що потрібно впаювати його в іншу сторону. А там зроблено, що якщо вставляєш флешку, не міг вставити MDI, а якщо вставив MDI, щоб не міг вставити флешку
