Доброго Всім дня!
З запису все ясно, проводка на ЄСП у мене була від В3, а в торпедуВ4 ця кнопка не хотіла підходити ніяк за своєю формою!

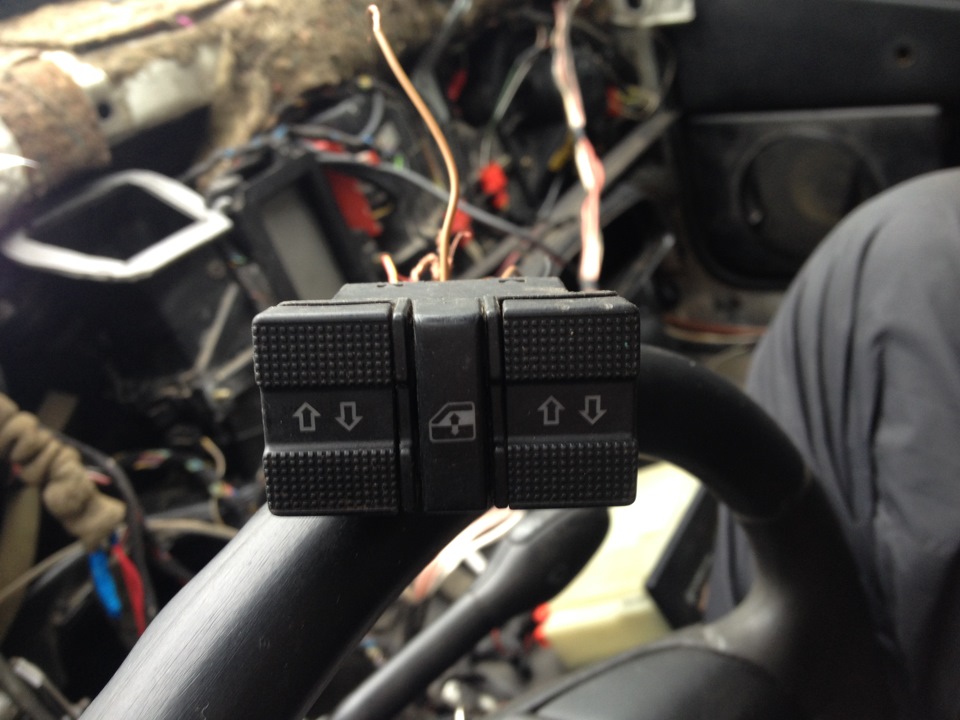

І так, трапилася мені така кнопка:
начебто як В4 чи Г3?

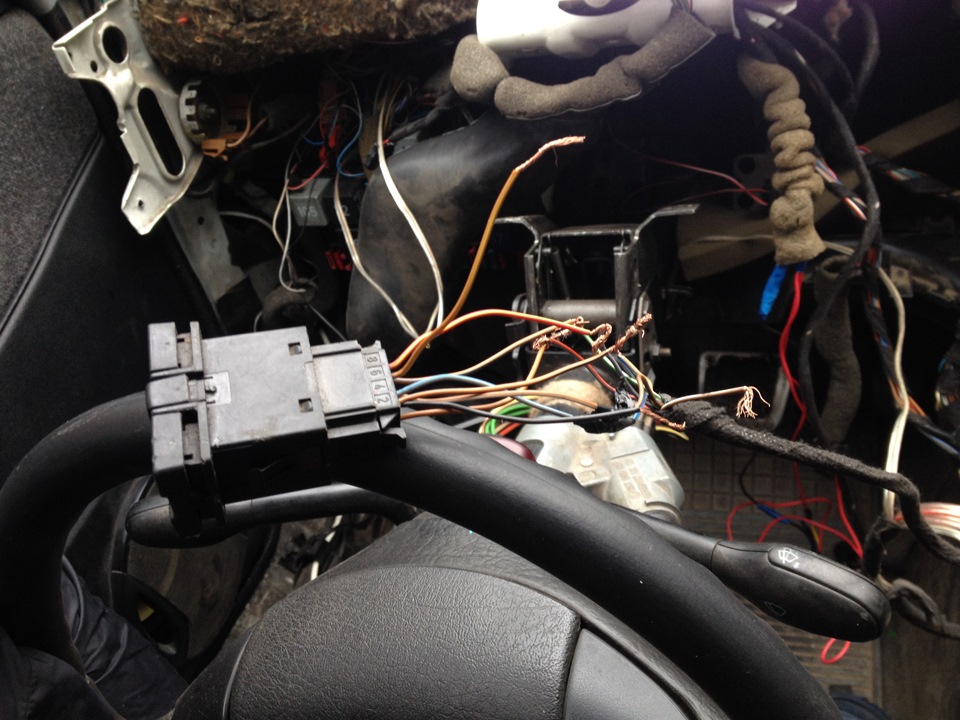

Далі шукав мануали по розпинуванню, але так до ладу і нічого незнайшов. c1"> Може кому буде корисно, напишу розпинання даноїкнопки:
номер піна — колір — значення
1 — коричневий — опускання
2 — коричн.- чорний - управління правим
3 - чорний - блокування
4 - сіро-синій - підсвічування "+"
5 - коричнево-білий - підсвічування "-"
6 — коричнево-жовтий — блокування
7 — коричнево-синій — управління лівим
8 — червоно-жовтий — підняття< br/>

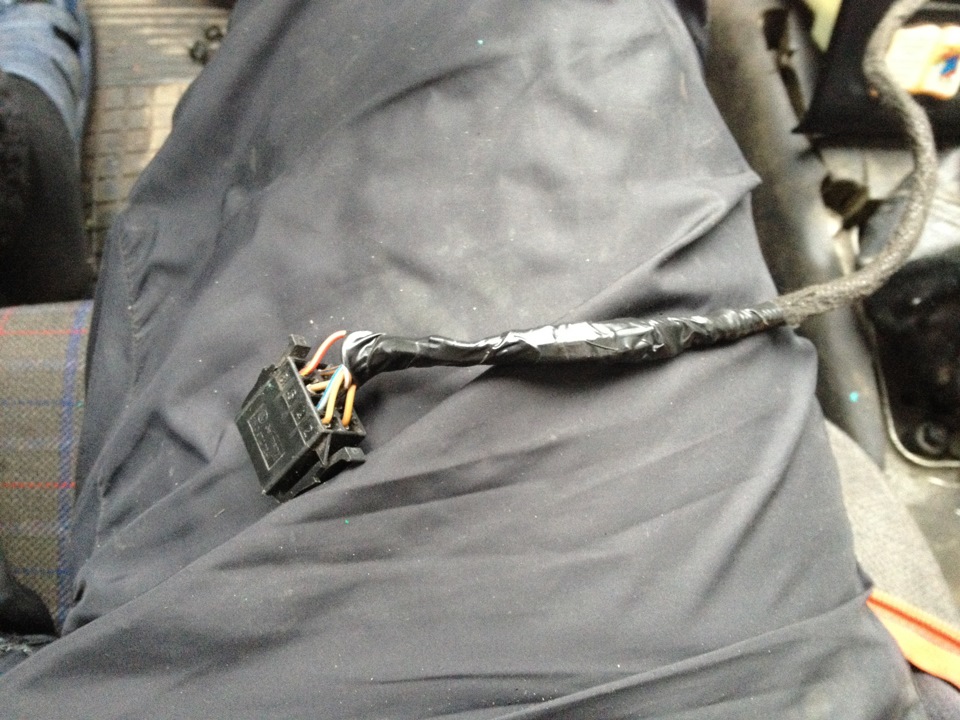

У результаті, всі дроти били пропаяні, але фото немає, і укладені втермоукладку., варто перепаювати лампочки на діоди в підсвічуванніпо всіх кнопках, чи залишити так?
Всім добра!
Коментарі12
valgor посилання дав там все розписано з розпинування. А з приводу світлодіодів у кнопки класно світити будуть сам поміняв у всіх.
не подобається мій звіт, можна проходити повз!
Та написав не в образу. Просто сам довго шукав розпинання. А за тим посиланням все вийшло.
добре, а я сам додумався!
Сварки не сюди написав))
А навіщо її взагалі міняти, в чому їхня відмінність?
під торпеду більше прямокутні підходять, ніж кнопки б3
Актуально!, лежить кнопка від В-4 керування задніми ЕСП., на кожну двері своя кнопка є бажання встановити кн керування задніми, виникнуть труднощі, можна буде звернутися
будь радий допомогти!
це корисно! і мені потрібно таки зайнятися, але якщо не складно вкажи які з якими з'єднувати? Наприклад Б4 жовтий - Б3 чорний
розпинання сьогодні подивлюся на кнопці старої, і напишу!
дякую!
