Креслення регулювальної задньої склянки для койловерів Ta-Technix

Доброго часу доби всім жителям та мешканцям D2Ru.

Хотілося б висловити величезну подяку всім, хто відгукнувся заминулою темою, де я збирав інформацію з приводу регулювальнихсклянок і особливо велике спасибі в сприянні упіймання інформації -Alcazar, де людина зафіксувала всі розміри Тиц сюди! >

Висота самого стрижня 108мм;
Зовнішній діаметр верхньої сторони стрижня 52мм, внутрішній44мм;
Регулюється різьблення в 70мм; > Зовнішній діаметр нижньоїчастини стрижня 44мм, внутрішній 36мм;
Ну і саме кільце — діаметр внутрішній 42мм.

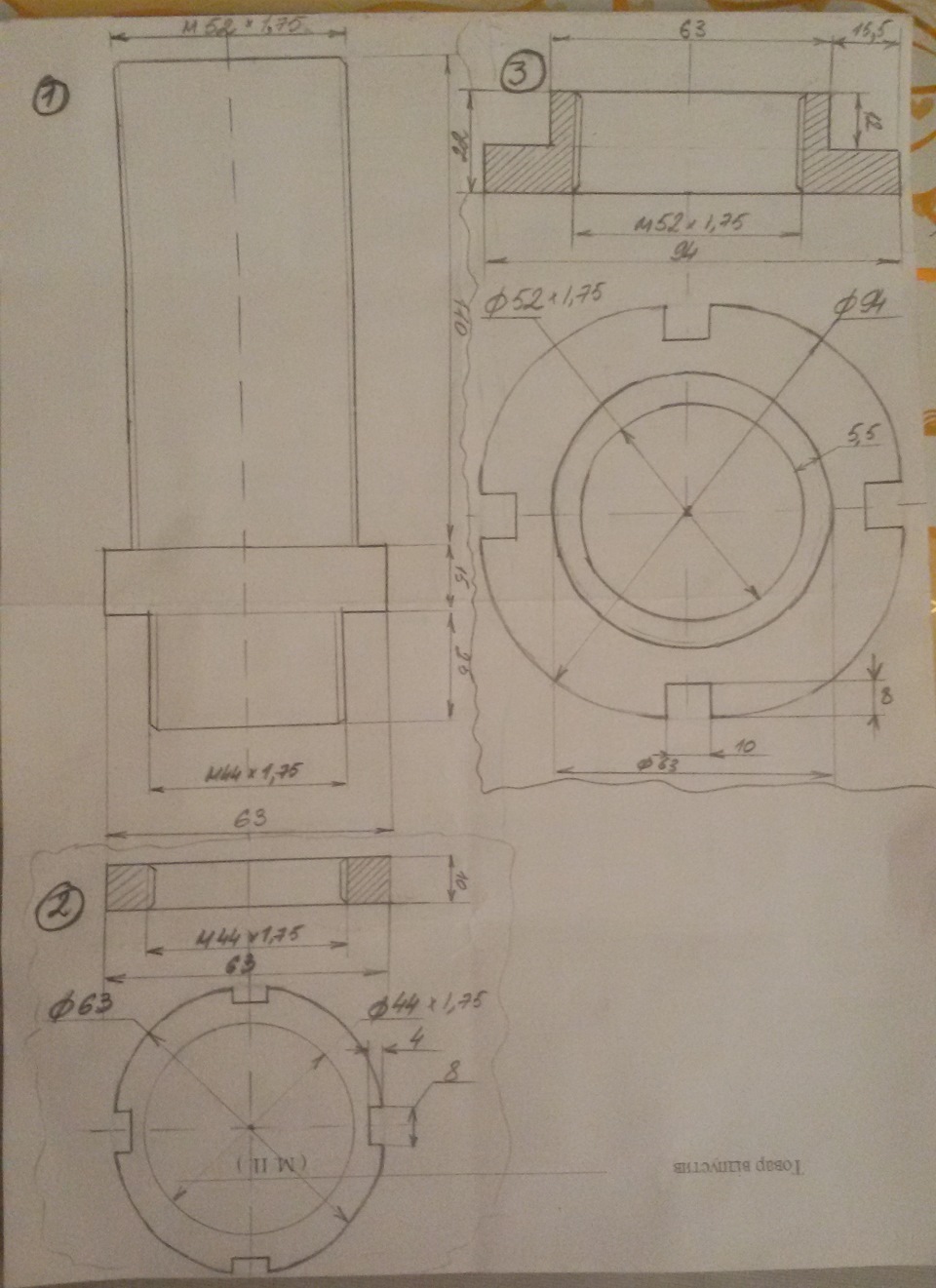

Велика подяка Вам хлопці, без Вас я б катав як мінімум цей сезонна тракторі, а так низенько літатиму тепер. -кресленнярегулювальних склянок.Проштудіровавши цю тему, вважав за доцільнерозмістити даний креслення тут, т.К. Можливо коли небудь, він можекомусь стати в нагоді, як і мені. -Technix

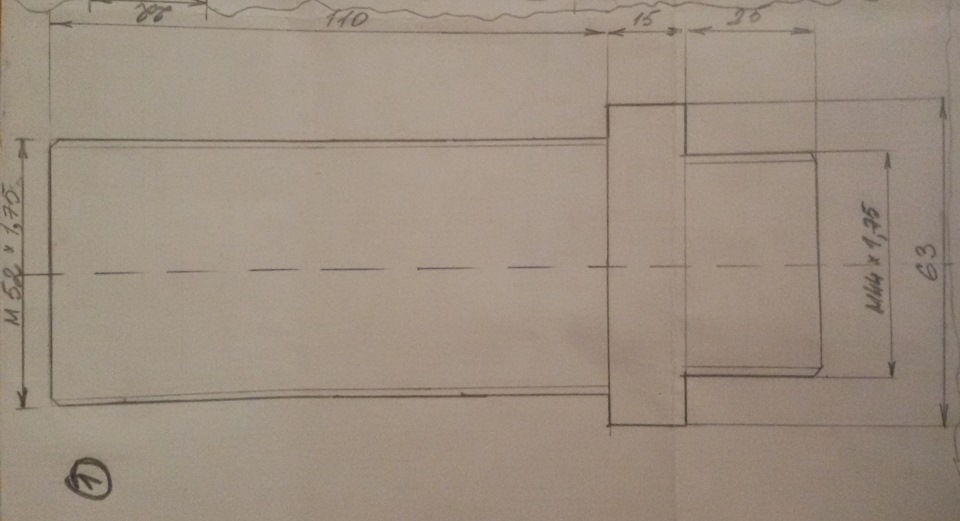

Перший елемент склянки регулювання Ta-Technix

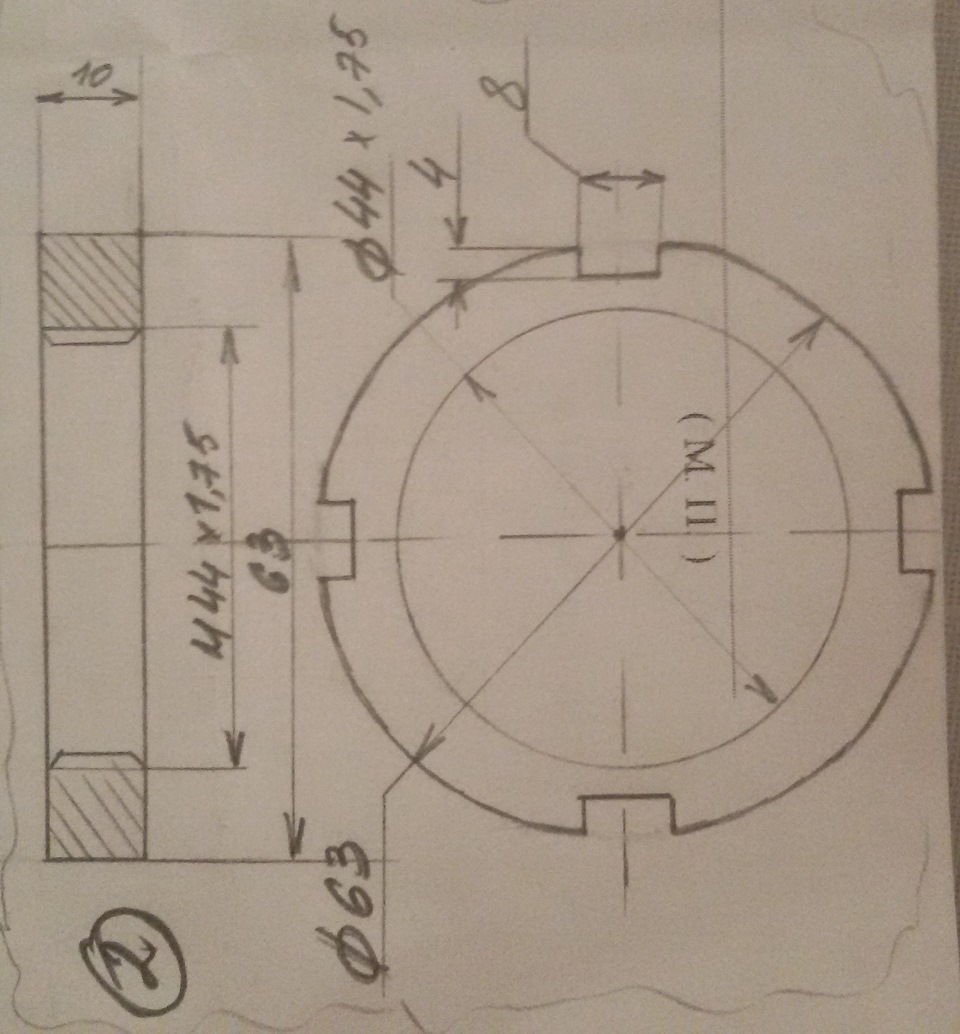

Мала гайка регулювання

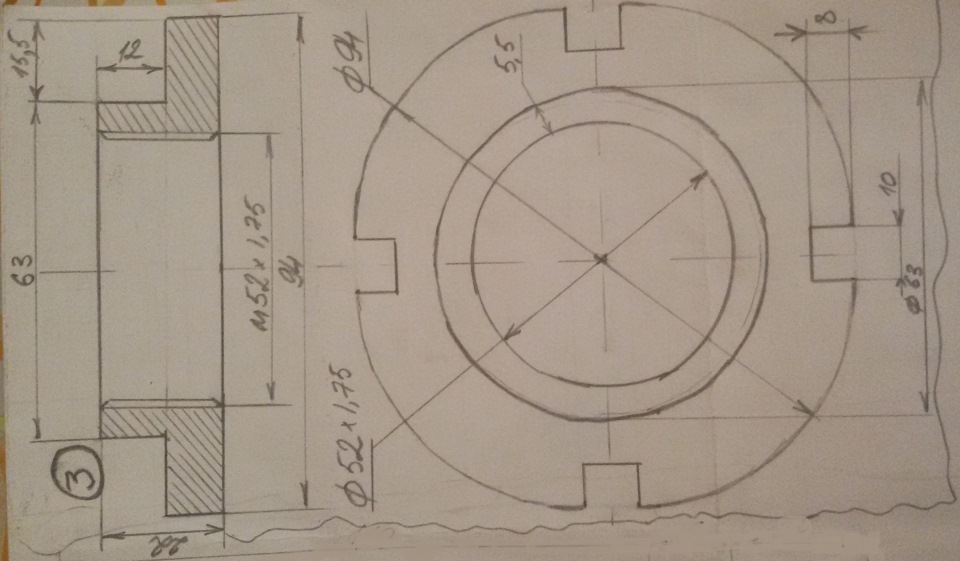

Велика гайка регулювання
