Як уже писав в описі до свого авто, сигналізацію маю штатну. Томупісля покупки дуже не вистачало світлодіода для інформування про тев якому режимі знаходиться машина, та й дуже зручно з балконапоглянути на машину і подивитися замкнена чи ні (знаєте буваєдумаєш… закрив…не закрив). Ось фото готового результату

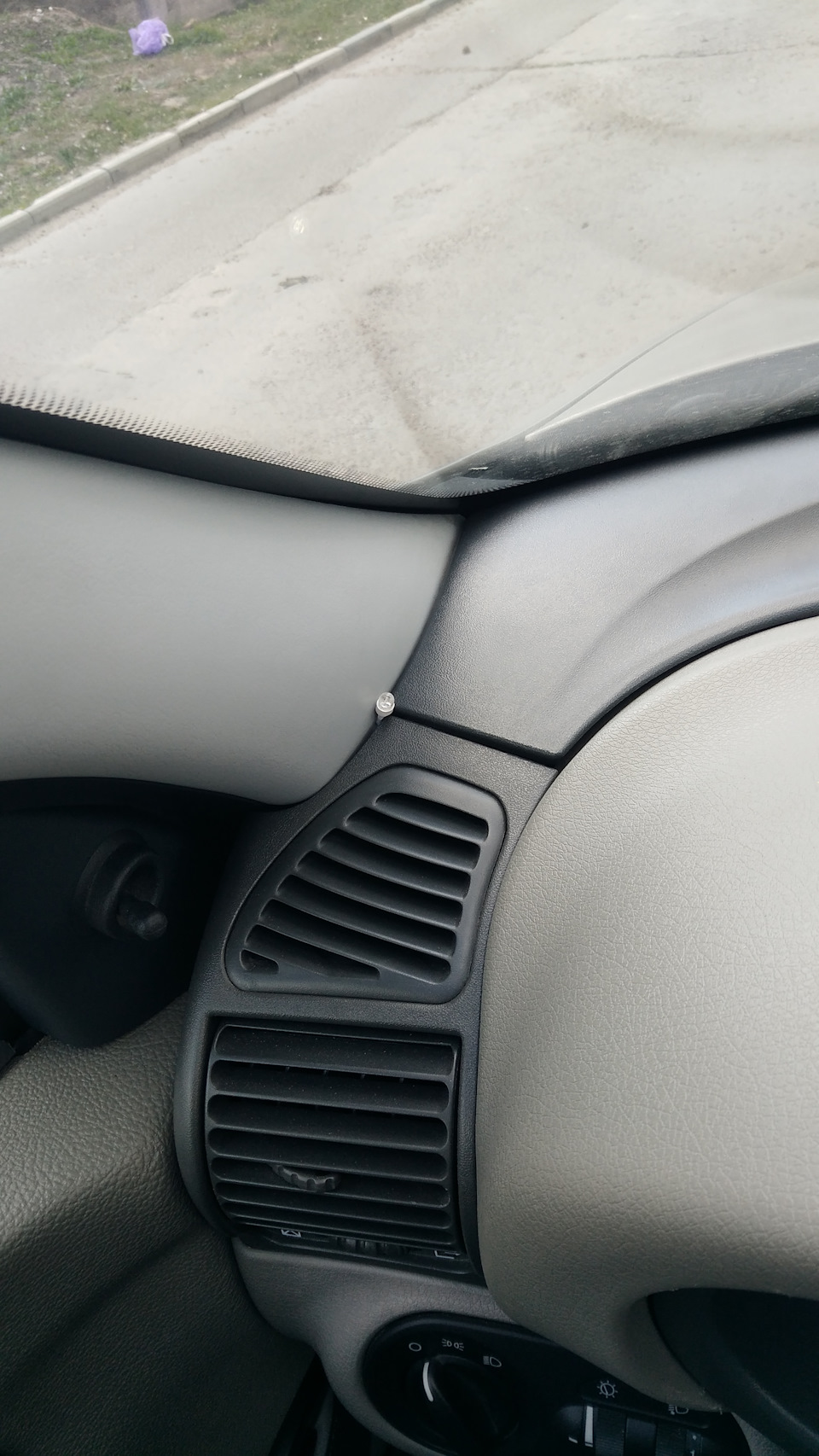

світлодіод на своєму місці
Знайшов у себе в дрібницях світлодіод спрямованої дії (розсіювальний не хотілося), природно до нього резистор не забутипідпаяти, начебто був на підлогу кілома, засадив це все втермозбіжку білого кольору з проводками довжиною близько 40 см, зайве можна завжди відрізати. Після зняття приладки зрозумів, що необов'язково потрібно знімати бічну планку, щоб вставити як язахотів. Можна просто трохи розвести щілину викруткою, акуратноопускати дроти і одночасно підчепити і витягнути їх до фішкиприладової панелі. Можна використовувати якусь протяжку, наприкладіз дроту. Я навіть не пам'ятаю чи відкривав я МКС, можливо так, тому що робив це все на обідній перерві (уже давненько було). (біло-червоний). 20-й контакт — постійний плюс.

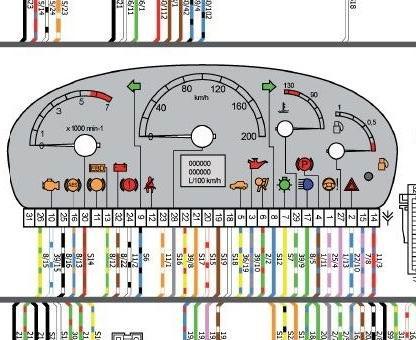

Схемка з інету на якій це зрозуміло

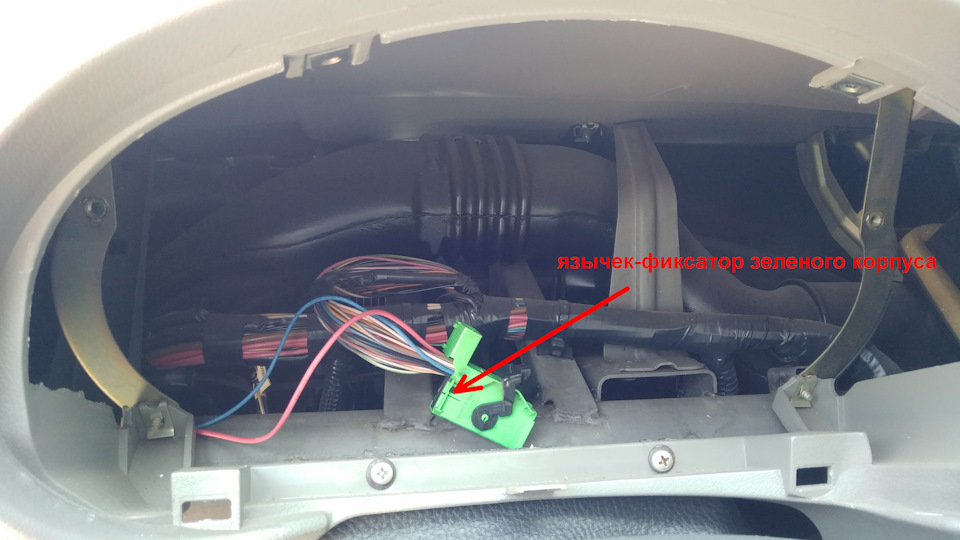

Особисто я не різав ізоляцію цих проводів, а знімав зелений корпусроз'єму (він зрушується натиснувши на фіксатор, але корпус доситькрихкий, можна і пошкодити, зараз у мене він і зовсім розламаний, іважеля фіксації давно вже немає), потім діставав зі свого місцяобтиснутий пін, там теж є фіксатор, потім оголений кінчик проводкаСвітлодіод вставив на місце піна, і потім назад вставив пін на своємісце. Вийшло як би своєрідне затискання. Контакт є! Даліприхоплюємо наші проводки ізолентою до загального джгута проводів, щоб нічого з місця не зрушило і акуратно вставляємо зелений корпус.Сподіваюся ідею зловили. Фоток шкода небагато, бо тоді не думав тутстатті писати. Зараз захотілося поділитися своїми доробками тапочути відгуки. Ви звичайно можете зробити як Вам зручніше. Бачивщо багато свердлять корявят панелі, я не прихильник такого.

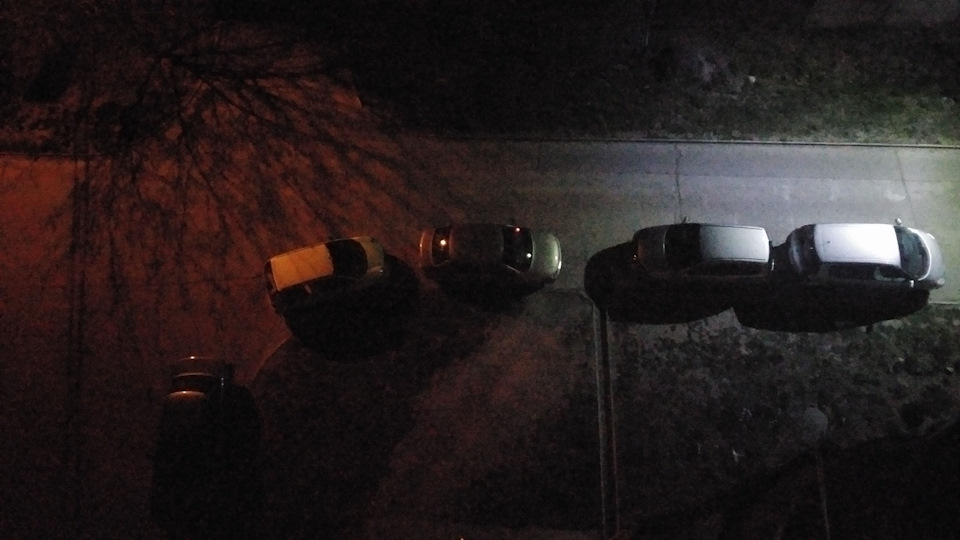

Це вигляд увечері. Відмінно видно!






Коментарі16
А резистор який потрібен хто нишпорить напишіть будь ласка.
Не уважно читаєш…
Скажи будь ласка, а світлодіод потрібен 12в?
Ні. Найпростіший. Опір головне не забути і полярність правильно підключити. І до речі щодо надійності, хтось нижче згадував, у мене досі все тримається і нічого не випало!
Поясни дурню навіщо опір туди?
осьwww.google.com/search?q=%…id=chrome-mobile&ie=UTF-8
Ще датчик удару, залишилося до штатної підключитися)))
Mixa, як у воду дивишся, ) вже підключав, ще запис не зробив, з ним окрема історія. скоро буде!
Ок, чекаємо-с)))
зараз просто в процесі доопрацювання, тому ще кілька днів потрібно на встановлення та тестування
Якось ненадійно вийшло ...
У якому плані? У плані приєднання проводів? Не знаю… якщо зробити з розумом і прямими руками, то все чудово. Встановив у липні минулого року, поки що без проблем.
Та саме в плані приєднання проводів. Звичайно струми там ніякі але все ж таки...
проводи не випадуть ніколи, бо нікуди і ніяк їм випадати, вони в кожусі фішки там 100% затиснуті і сидять. контакт є. кому подобається той розкриє ізоляцію. особисто я не хотів!
рік уже майже катаюся, все на місці!
минув ще один рік, діод справно працює. надійність норм!
