Давно хотів зробити так, щоб не потрібно було щоразу вставлятисканер ELM327, коли хочеш подивитися параметри БК. А залишатипостійно включеним його, теж якось не правильно, та й закритикришку (лючок), не можна, тому що по висоті він вище.
Тому захотів вирішити питання.

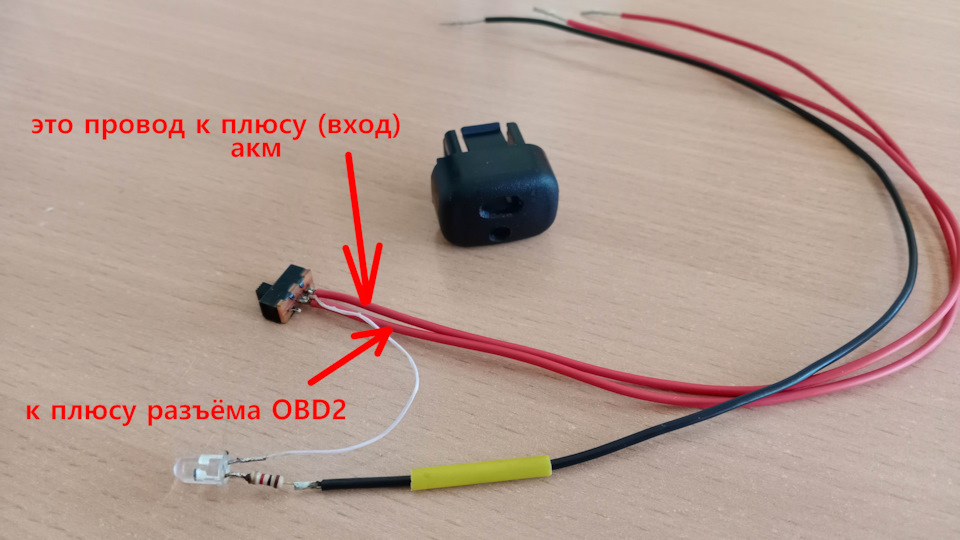

Для цього спочатку вийняв роз'єм з його посадкового місця., можнайого трохи підняти, тепер відігнувши язички фіксатори роз'єму, вінйде вниз і витягається назовні.Тепер справа за малим, просто врозрив червоного дроту, це плюс живлення, поставити вимикач.

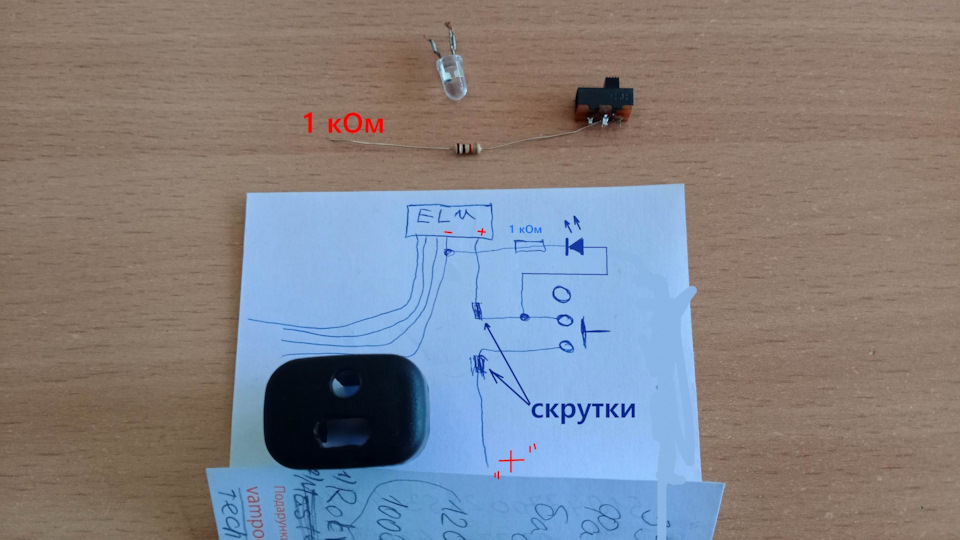

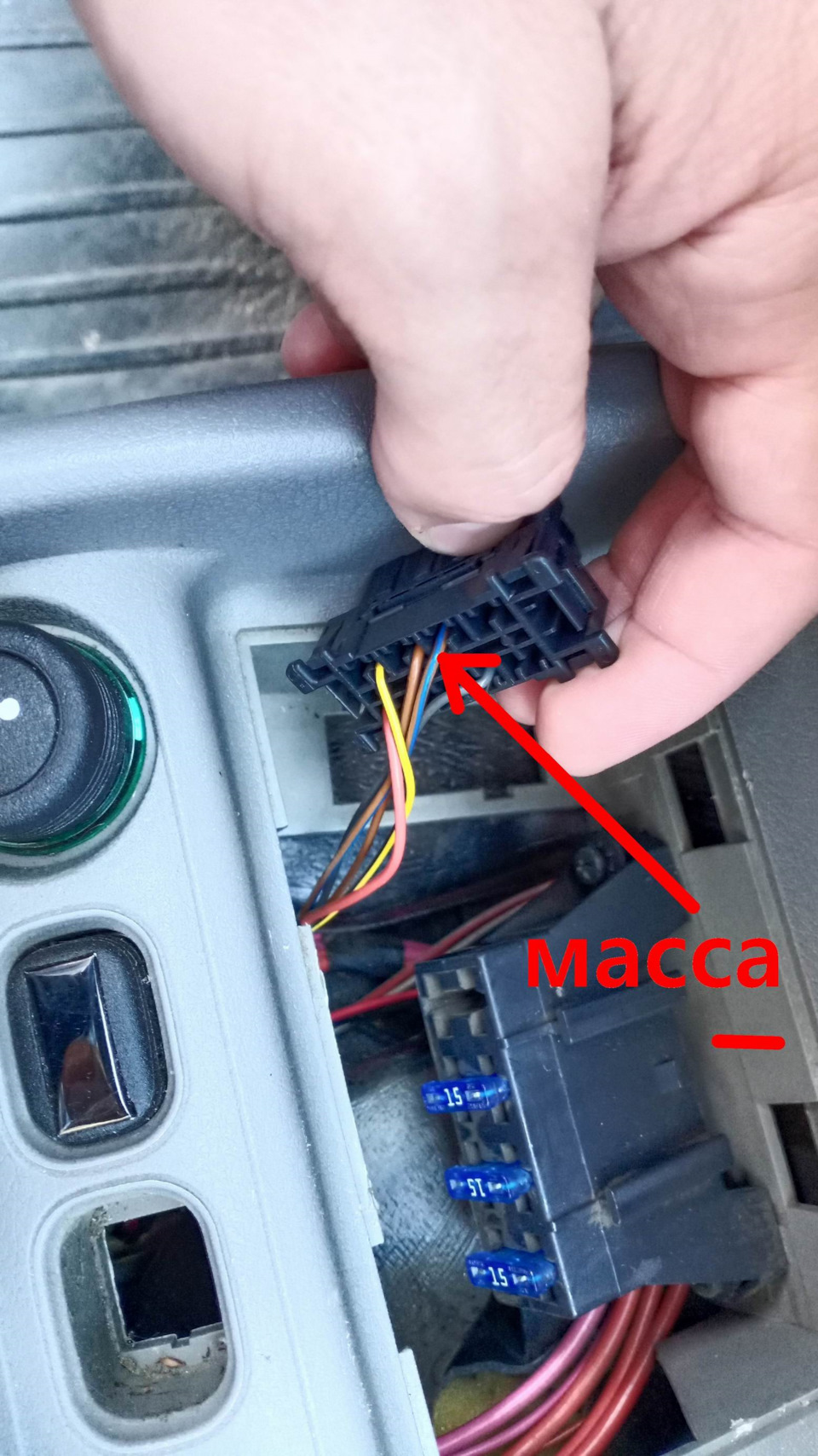

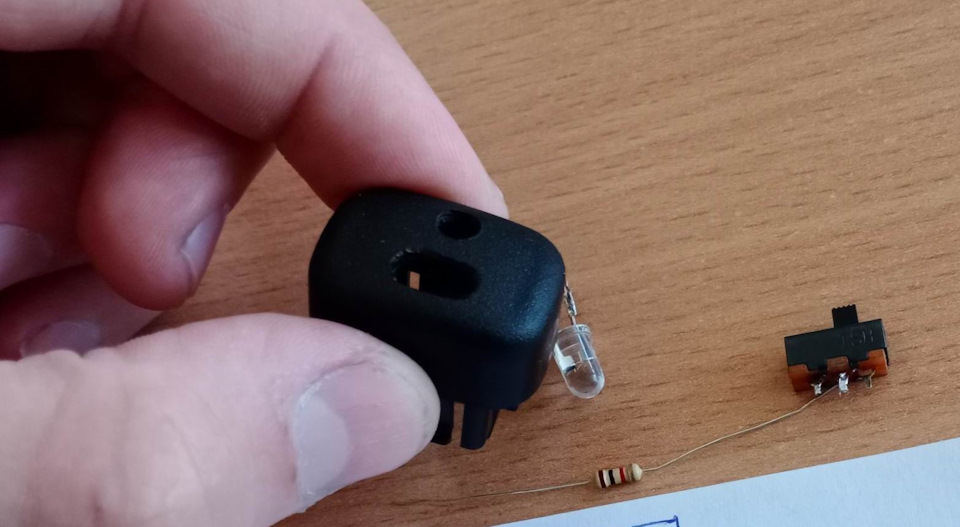

Я вирішив вмонтувати його у вільну кнопку пустушку з підігріву, вона у мене не задіяна.Схемка ну дуже примітивна.У барахолці своїйзнайшов мікровідключач, який за розмірами якраз для кнопкипідійшов, щоб поміститися в середині.А для поняття того, чисканер включений чи ні, відразу вирішив поруч з ним і світлодіодпоставити.Подклеїв спочатку на суперклей, а потім все заливтермоклеєм для міцності. Мінус можна взяти на коричнево-синьомудроті (розпинання OBD2 я думаю всі знають). При включенні живлення- діод горить.

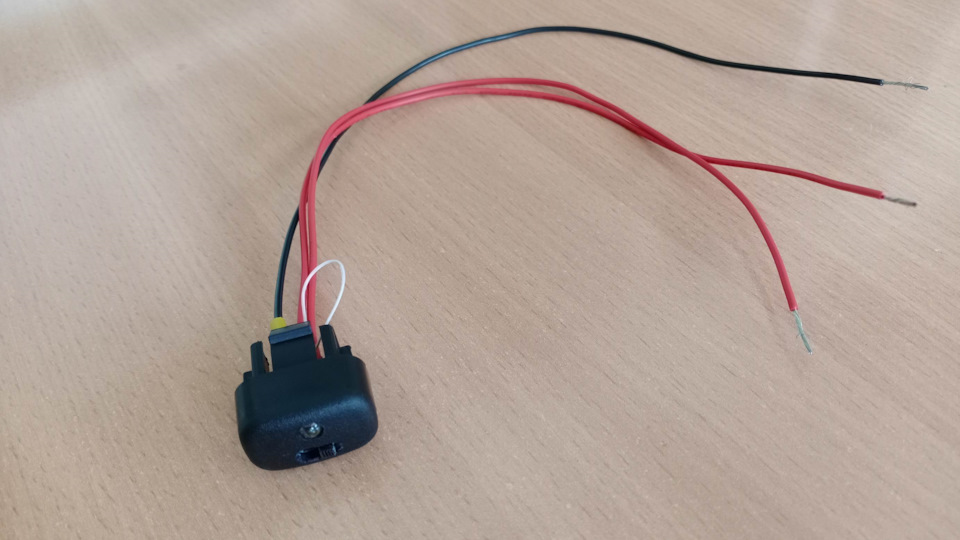

Дивіться фото, на них начебто все гранично ясно. Заважає.Світлодіод яскравий, тому забути вимкнути його просто неможливо.
Дрібно та приємно. Після встановлення підігріву сидінь Підігрівсидінь Ваз Калина, кнопку довелося перенести в інше місце поряд, іприкупити цивільний вмикач :)
Тепер це виглядає як останнє фото.






Коментарі8
варіант
Замість постійного харчування подати живлення із замка, яке вже є на роз'ємі. При вимкненому запаленні все одно нічого читатись не буде!
думав про це відразу, але все-таки вирішив поки так зробити! на харчуванні, і зв'язок швидше відновитися думаю! а так поставив яскравий діод, щоб не забувалось вимикати, а навіть якщо забудеться нічого страшного вночі можна прийняти за якийсь девайси...
Як варіант - взяти харчування з ГР ЕБУ - воно відключається через 20с після відключення запалення
можна було.
Не пам'ятаєш на якому контакті роз'єму постійне харчування, а на якому живлення із замку?
а чому просто без вимикача не підключити OBD2? Читав десь, що можна і на пряму.
Я навпаки розірвав постійне живлення на ньому, щоб увімкнути за потребою, а адаптер у ньому постійно встромлять.
