Мій замок запалювання почав заїдати в положенні стартера. Не довгодумаючи було вирішено викинути його подалі і зробити все з 1кнопки.

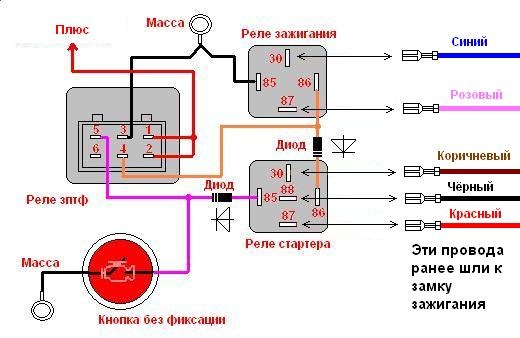

Схемка була підглянута в людину з форуму 2107 (нік "шофер") — за щойому велике спасибі!
І так почнемо нам знадобиться:
— 5 метрів дроту з перетином не менше 1 мм
> — Реле 4-х контактне
— Реле 5-ти контактне
— Реле ЗПТФ
— Не фіксована кнопка
— Діод
— Клеми
— Ну там кусачки, плоскогубці, термоусадка, ізолента і т.Д.Збираємо все по Причому діод можна використовувати 1 і в будь-якомумісці.

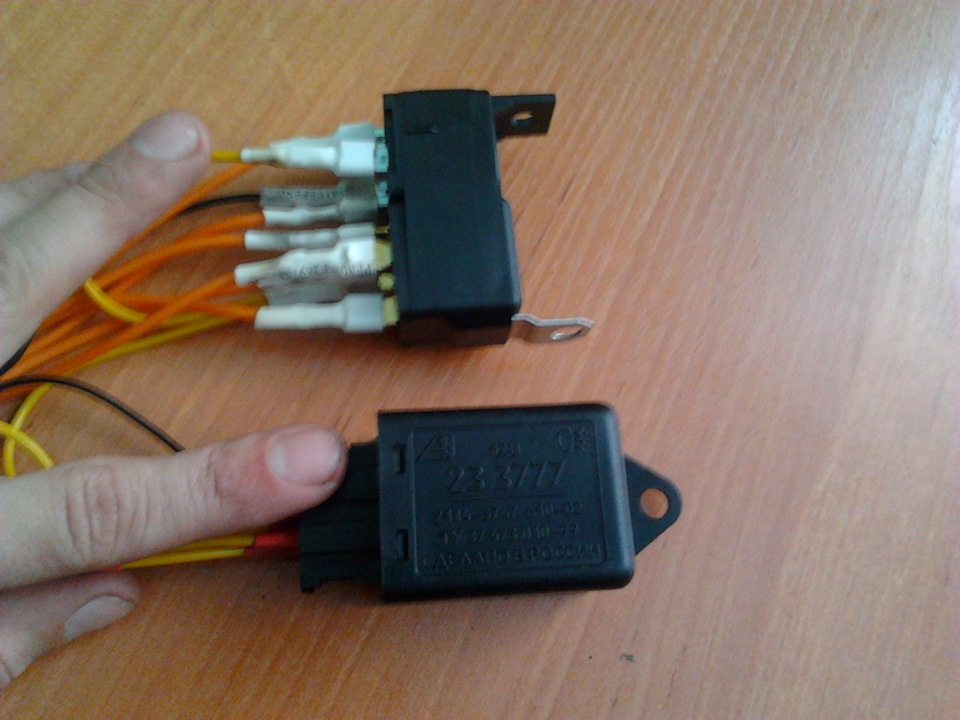

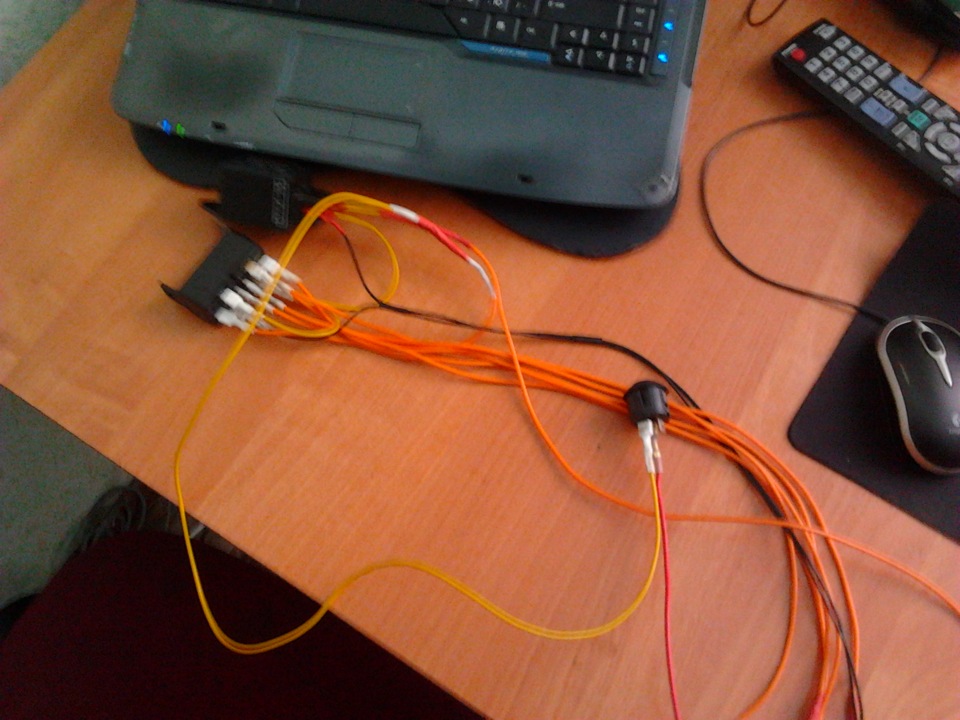

Ось як приблизно все виглядає:
>

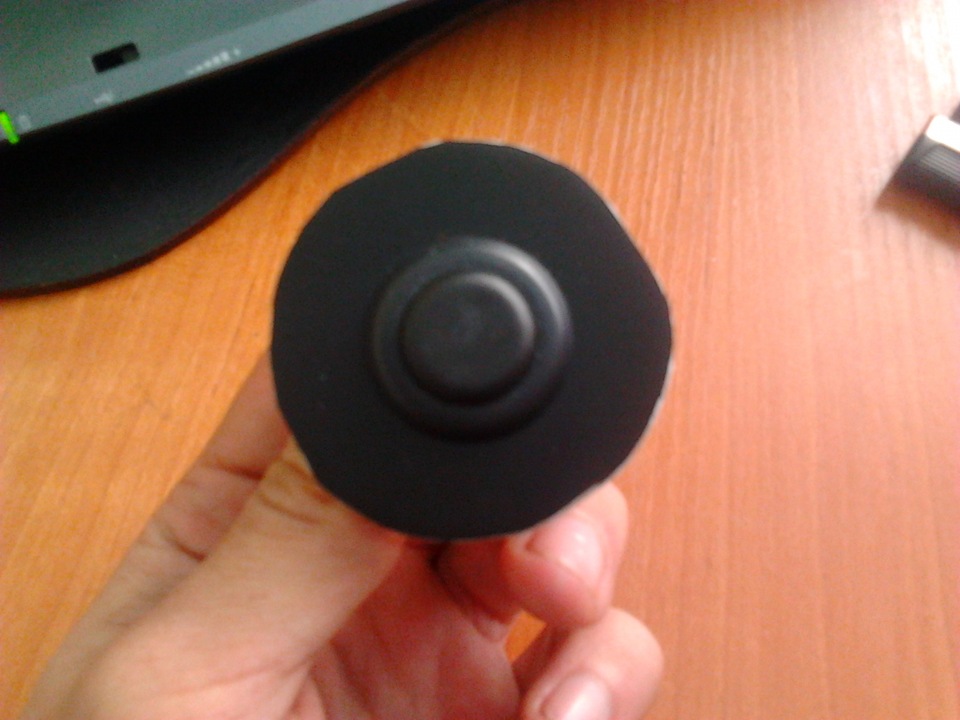

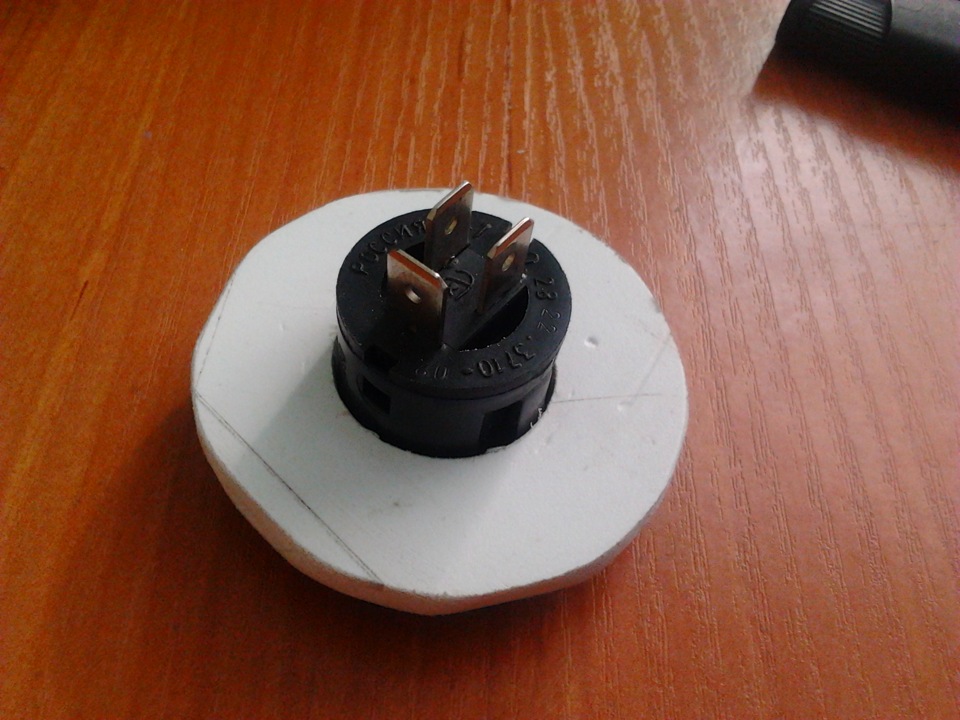

З кнопкою довелося повозитися, так як посадкове місця замкуздорове, зробив пластинку з ПВХ пластику і приклеїв її замістьзамка. Роботу системи можна подивитися на відео.
Тепер про мінуси — поки немає примусової системи включнозапалювання, поки не важливо, але далі обов'язково зробимо.
Коментарі20
Гарна ідея
Дякую!
Молодець! Хочу собі таке, але є кілька питань. Як зробити що б просто включити запалення? Тумблер? Питання друге, Який провід пускати на сигналку? плюс або мінус? Дякую.
мінус який йде на кнопки - заводиш на сигналку де з'являється мінус при знятті з охорони
а я хочу плюсовий провід кинути через педаль гальма ну нібито сикрета.натиснув плюс пошол заводиш.ось тільки незнаю чи буде воно працювати.
поглянь на ваз.її десь була і така схема
чорний провід що за провід? і що на ньому?
У класиці начебто + постійний
Підкажіть, може у кого було ... згоріла кнопка, купив нову поставив, тепер працює вона через раз ... може працювати цілий день без нарікань, заводити з одного натискання, а може тільки після двох-трьох натискань або не працювати зовсім, т.е. е. натис...
Може реле ЗПТФ мрячить
вчора їздив до електрика ... сказав слабку напругу на стартер, вирішив проблему поставив реле у стартера, поки працює
а навіщо діод потрібен? не зрозумів
зрозумів. велике спасибі за дане доопрацювання наших авто
та ні за що
який мінімальний ампераж кнопки можна поставити просто їсти кнопка 220v2а
ампер 20-30 має вистачити
Не траплялася на очі схема тумблер-кнопка.Хочу їх просто паралельно впровадити. Припустимо коли не треба привертати увагу з ключа завів
Все працює) Автор спасибі) тільки невеликий нюанс, коли глушиш машину стартер на заводку по новій йде, в чому проблема? Діоди пробиті?
діоди 2 стоять?
не викрадають?
