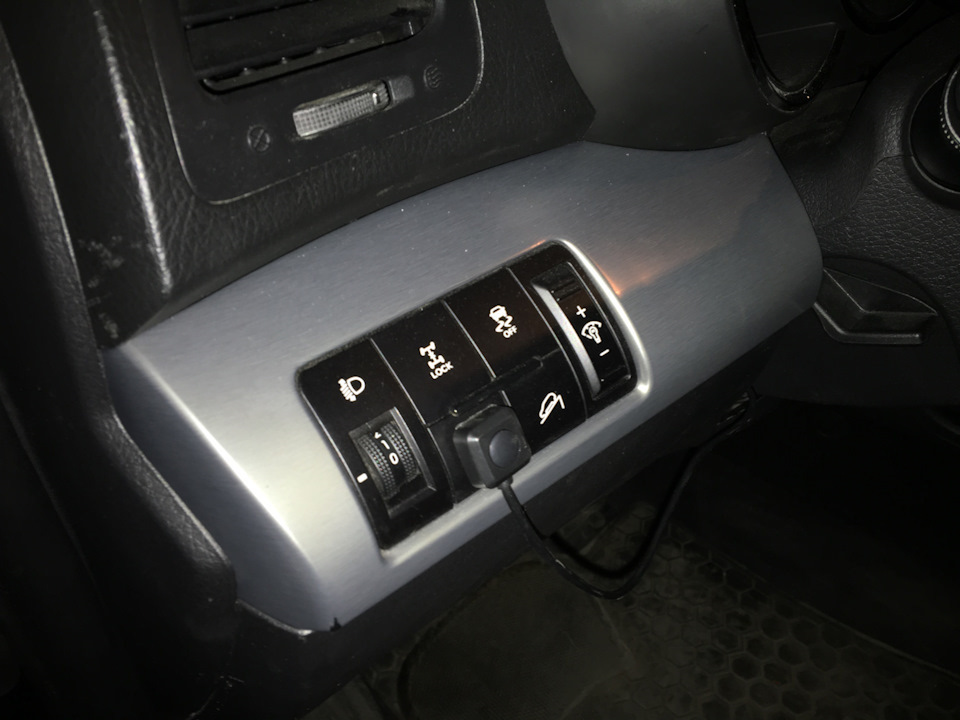

Після встановлення камери переднього виду з блоком узгодження, який комплектувався кнопкою примусового включення передньої камери, ця кнопка не давала мені спокою, потрібно було кудись її сховати. Так як із заводу у мене на панелі кнопок, ліворуч від керма, пустувало одне місце, вирішено було встановити туди кнопку. Порожнє місце так і просило кнопку!

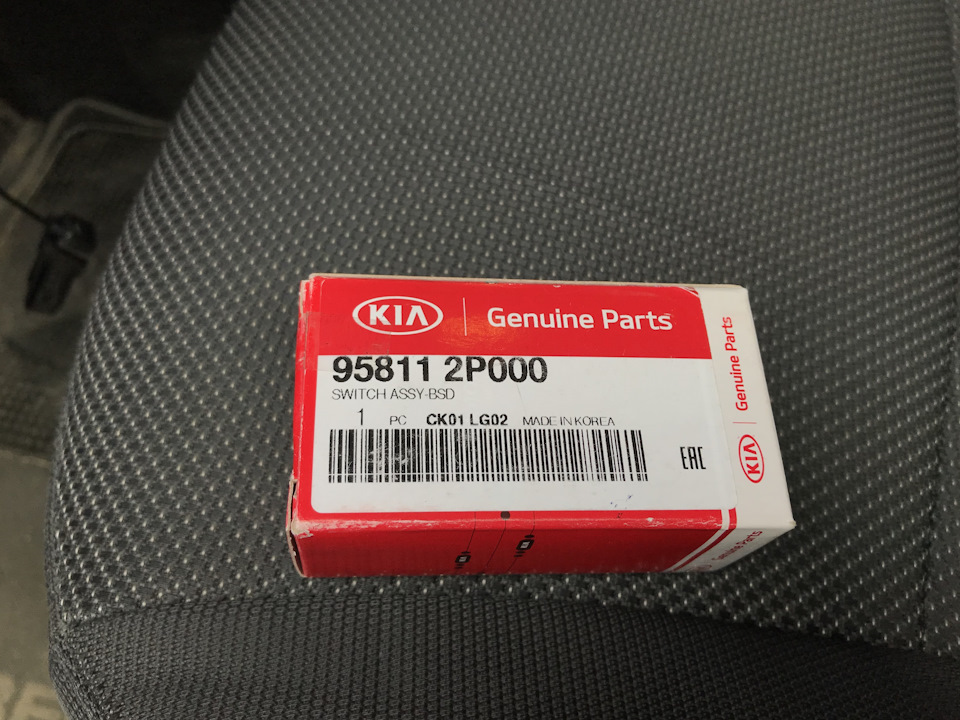

Довгий пошук усіх можливих варіантів кнопок привів мене до єдино правильного рішення під цим заводським номером. Кнопку довелося чекати 2 місяці, після чого я отримав відмову від іншого постачальника, і через місяць і 10 днів отримав її! Весь цей час кнопка примусового включення камери переднього вигляду привчала мене до майбутнього місця встановлення кнопки!

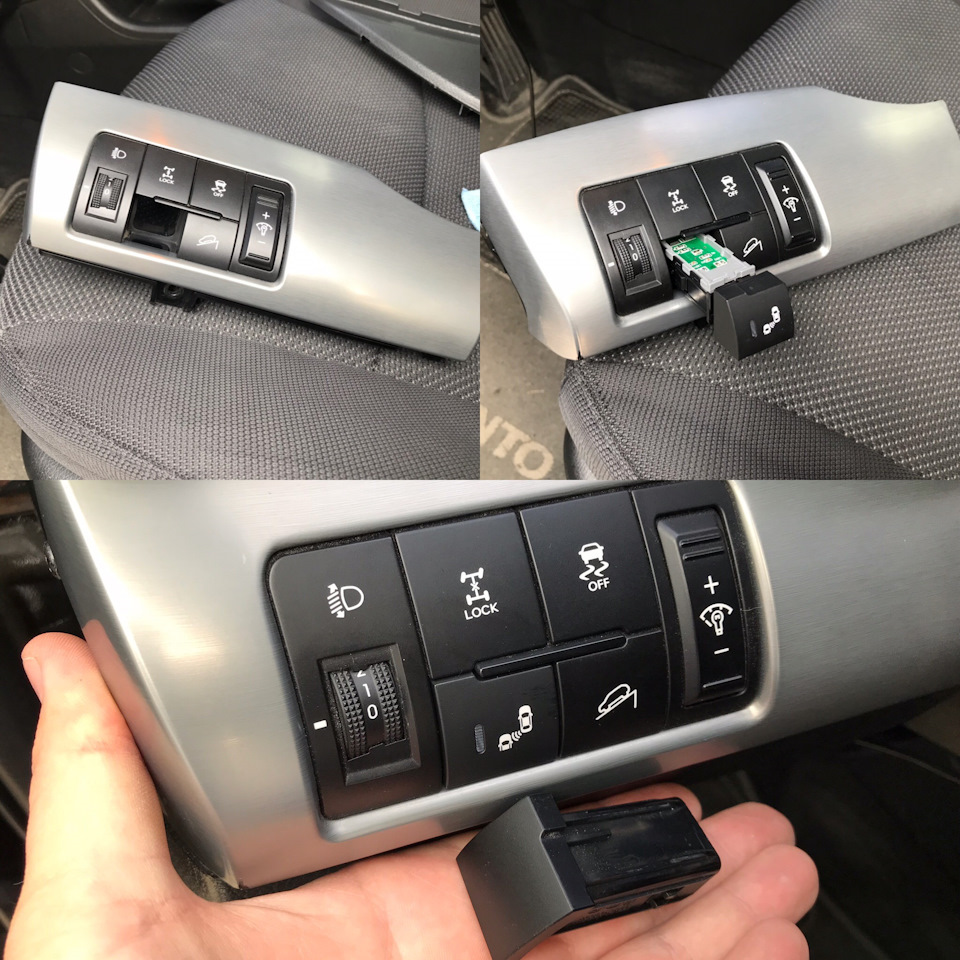

Після встановлення кнопки в штатне місце панель кнопок набула наступного вигляду, як там і повинна була бути! Тепер же з'явилася наступна проблема: потрібно було знайти і замовити штатний штекер для підключення до цієї кнопки. А тим часом кнопка включення камери перекочувала по сусідству до кнопки включення обігріву керма. Жили вони так недовго, всього пару-трійку тижнів!
Через час exist сповістив про те, що замовлені мною деталі приїхали і чекають в офісі. Цей штекер підійшов ідеально! Його номер 18980 04508AS. Була знайдена схема кнопки, а точніше контактів. Щоб кнопка засвітилася від включення габаритів, потрібно подати живлення на контакт 2 (-) і на контакт 4 (+)! З проводів, що йдуть у штекери сусідніх кнопок, взяти сигнали з жовтого (+) і чорно-жовтогарячого (-) габаритів!
В такі моменти відчуваєш себе справжнім електриком! Далі, відклеївши під кермом кнопку і розібравши її, були виявлені два дроти. Замкнувши і відразу розімкнувши їх, отримав на магнітолі зображення з камери переднього вигляду. Відмінно, подумав я — вони мені й потрібні! Потрібно під'єднати до контакту під номером 1, а чорний провід до контакту під номером 6. З'єднавши дроти, натиснув на кнопку і - о диво - на екрані відобразилася картинка з камери переднього вигляду!
Тепер кнопка з проводом під кермом відсутня! Замів сліди! Що стосується бонусу, кілька років тому, коли знімав торпеду, пошкодив штатний штекер індикації увімкнення подушки безпеки пасажира. І щоразу, при демонтажі цієї панелі навколо магнітоли, мені доводилося довго і болісно відстібати цей штекер, адже кріплення було неабияк пошкоджене. Іноді навіть доводилося відкручувати 3 гвинти навколо панелі індикації годинника, щоб не виймати штекер подушки. Ось таких справ я накоїв!
Одночасно із замовленням штекера для кнопки було замовлено і штекер подушки. В екзист я їздив з кнопкою та панеллю з годинником, щоб переконатися, що все підійде. На мій подив, все підійшло ідеально.
За допомогою голки було демонтовано нижню заглушку, що утримує дроти від демонтажу. Голки вставляємо в пази і акуратно витягуємо заглушку. Тим самим голка натискає на лапку піна, і пін можна витягувати. Ось так ось! Витягнувши всі 4 піна, проробляємо ту ж операцію і з рідним роз'ємом, витягуючи почергово кожен пін і вставляючи їх у новий роз'єм, і не забуваємо знизу вставити білу заглушку.
Особливу подяку хотілося б висловити нашим драйвівцям, які підказували і спрямовували мене в потрібне русло: grazier1979, rb11rb, serg051099. Тепер зі спокійною совістю можна і перевзутися! Але про це в іншій раз!









Коментарі(20)
muron0500був 4 місяці тому
Мирослав Волошин
Їжджу на Opel Vivaro 1.9
Київ, Київська область
Міша, ця кнопка з фіксацією чи тригерна?
klemannавторбув 1 рік тому
Без фіксації!
VV97був 9 місяців тому
Їжджу на Renault Megane 2.0 Not Turbo!!! і ще 1 машина
Нікополь, Дніпропетровська область
Привіт, підкажи пжл а ця кнопка моніторингу сліпих зон вона з фіксацією йде чи без?
klemannавторбув 1 рік тому
привіт!без!
NataliNataliaбув 3 роки тому
зрозумів, цікаво, а на xm fl вона в це ж місце стане як думаєш? Зустрічав інформацію, що розмір кнопок в цьому блоці може відрізнятися аж до типу двигуна, хоча на вигляд все здається однаковим
