GPS-навігація

Привіт.
Не секрет, що Хонда для наших машин не випускає карти для України, але в принципі все можна зробити за бажання. Зайвих грошейнемає.

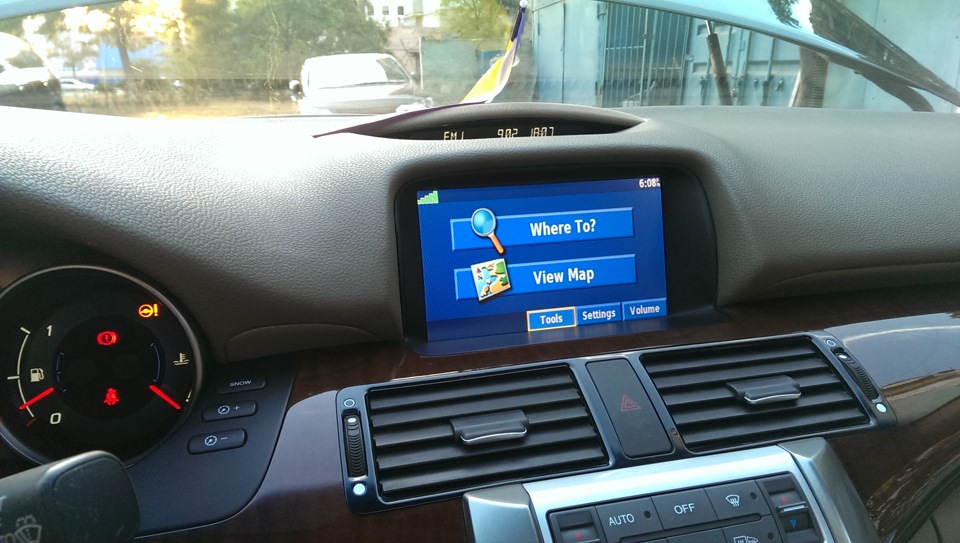

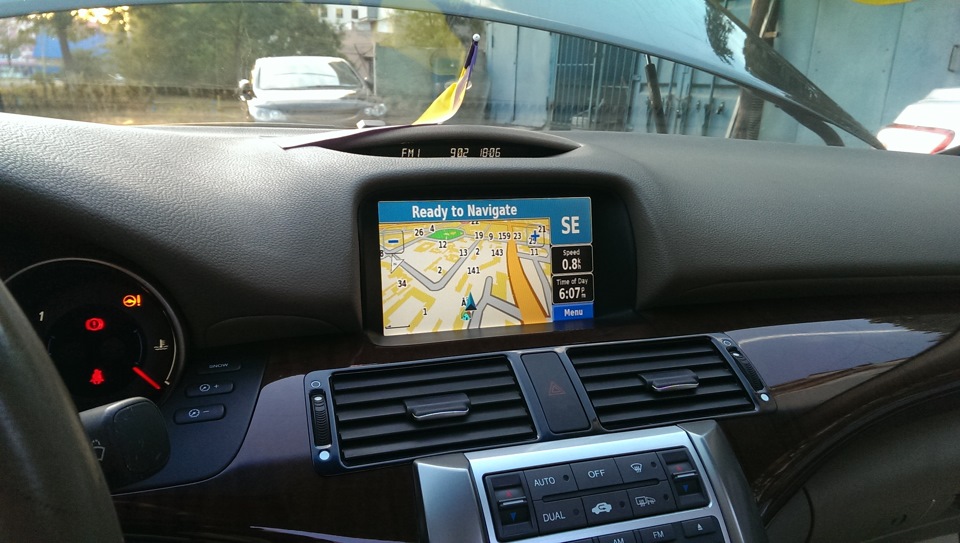

Вирішив розібратися з проблемою, та й дуже вдало на розбираннізнайшов блок GVN53 Garmin за символічні гроші. :Запаралелити роботуштатної системи із зовнішнім блоком GPS.

Рішення:

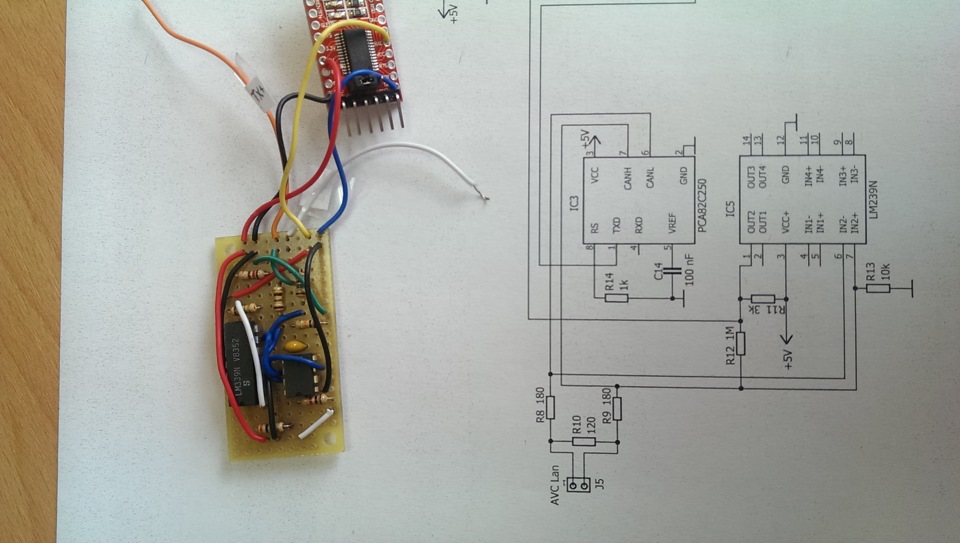

1. Блок GVN виявляється вміє видавати відео сигнал у RGBs, такийсамий сигнал вміє приймати наш монітор без будь-яких тамконтролерів, і дозвіл відповідні. Для комутації сигналу купив якуськоробку SWU-201RGB, причому дуже шкодую, думаю можна було купити5ти вольтових реле і не париться. Протокол розколупав для нашоїмашинки і навіть навчився розрізняти коли включена задня швидкість, а коли натиснута кнопка на чейнджері. Ось на це і зав'язавкомутацію.

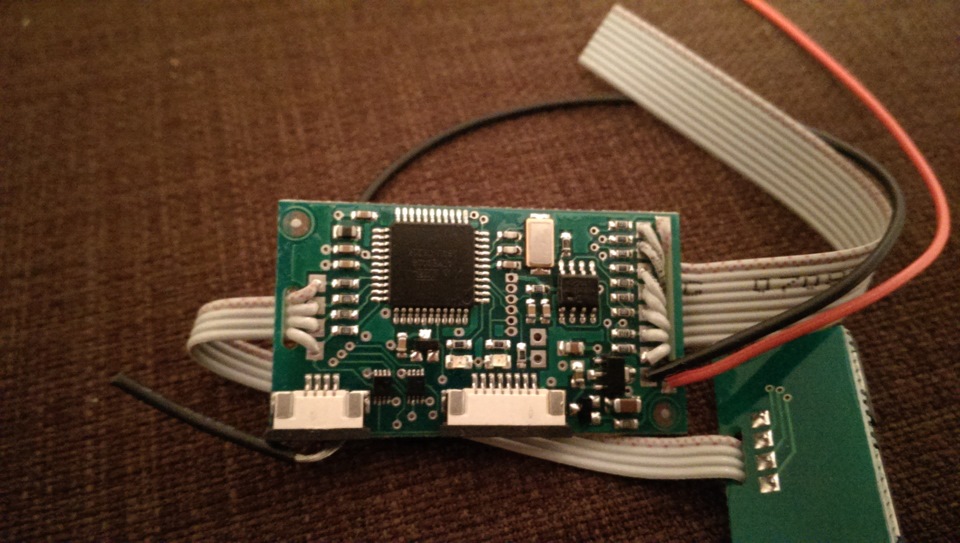

4. Управління навігатором можливо через тач. Для цього знадобивсяневеликий контролер (HVI TSC-205IM) та резистивне скло на нашомудисплеї. Тут теж пощастило, контролер був у залишках магазину закопійки, а скло приїхало з Китаю (8'' inch Touch Screen 192 мм*116мм).

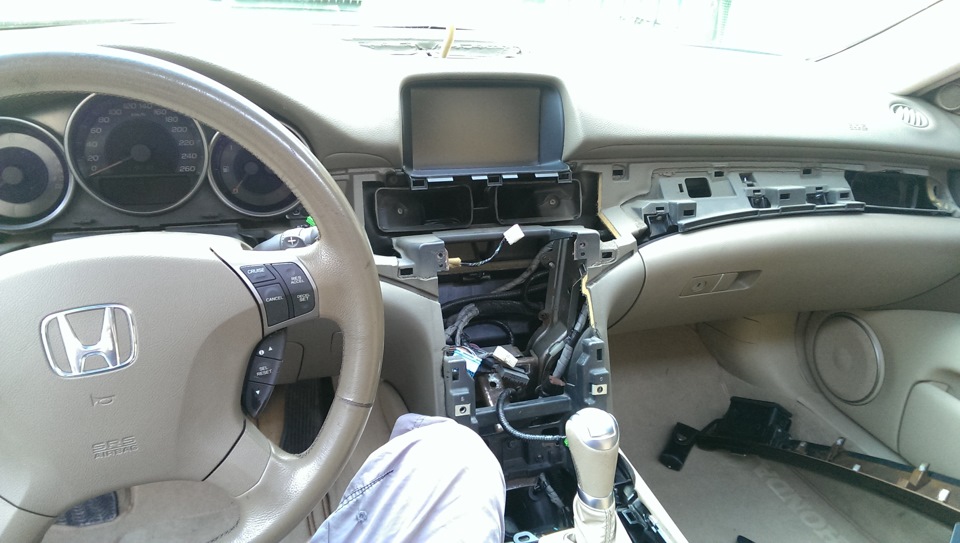

5. Все це барахло встановилося в передній консоль, місця тамвистачає, і в принципі є все, що треба, і не потрібно тягнутипровід від навігаційного блоку з багажника. Якщо потрібна Can-Fшина, її можна взяти з приладки, все інше на моніторі є. Начейнджері можна взяти звук (ще не пробував), і джойстик (у планах).1. Дуже не подобається тач (( оскільки скло бликує, і коли сонцеяскраве взагалі нічого не видно коли здаєш на зад. Тому його требаприбрати. Управління хочу зробити через штатне управління. Є роз'ємджойстика, ось хочу на нього підключити і посніфити.) GVN53 є радіопульт, ось його теж хочу посніфити, сподіваюся що там частота433MGz, так як є для Arduino копійчані заради прийомо-передавачі, ну і зав'язати це все. Якщо нікуди подіти час, в принципі відміннавитівка, можна себе прокачати в мікроконтролерах і всякій тамлабуді., якщо ж ні, то краще не запарюватись і замовити цю роботуу профі.
