Нарешті допрацював замок багажника. А, саме, викинув йогонафіГ.
Замість нього встановив актуатор. Тепер багажник відкривається збрелока сигналізації, незалежно від того поставлена машина насигналізацію чи ні, а також з кнопки в салоні (не прив'язував нацентральний замок, простягнув нові дроти і поставив реле і всю цюсправу зв'язав із сигналізацією), але якщо не відкрити багажникпротягом 5-7 сек. (при активованій сизі ) спрацює сигналізація (продумано виробником сиги).Тепер все красиво)))

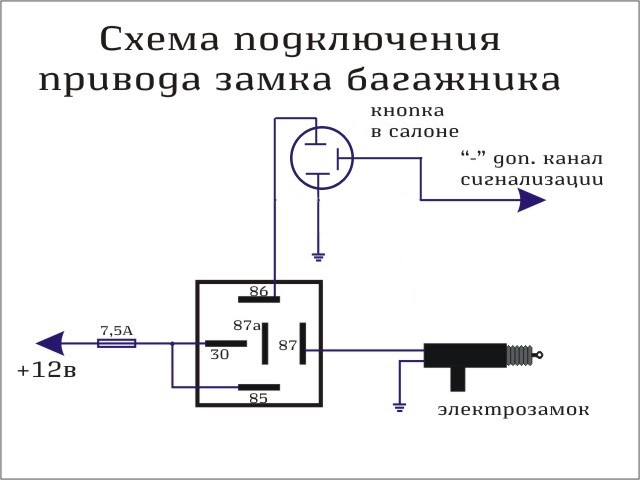

схемка на кшталт ця, там є кривинька від неї сексу більше…
Для того, що б багажник відкривався по моїй забаганки з брелокасиги необхідно було дістатися до неї зриваючи шумку і обшивкусалону, і зрештою знайдено був той самий провід, що відповідає за 2канал, що за замовчуванням налаштований на кнопку відкриттябагажника. )))

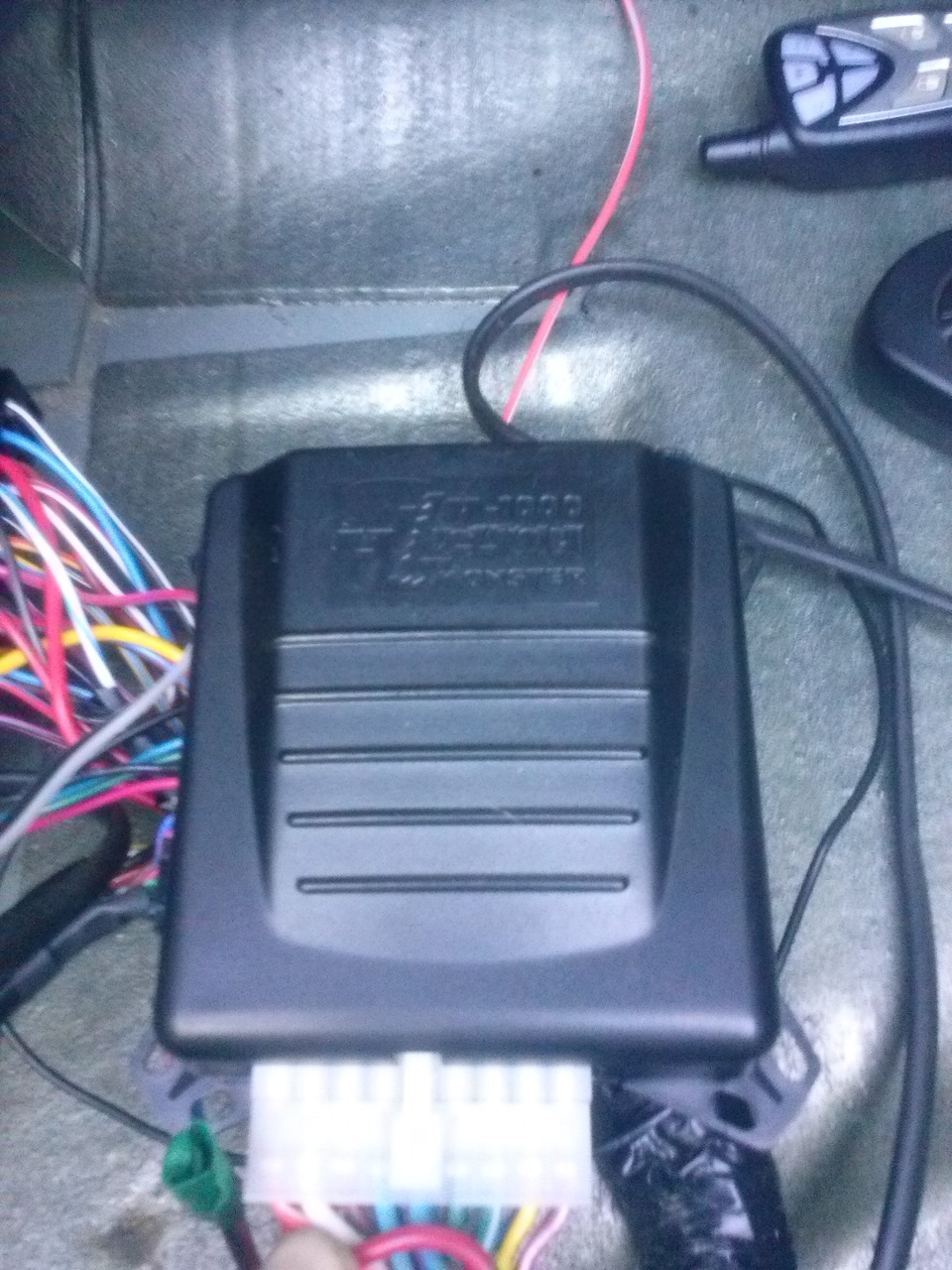

Сіга Alligator Monster M-1000 (на фото частково потрапив і самбрелок)

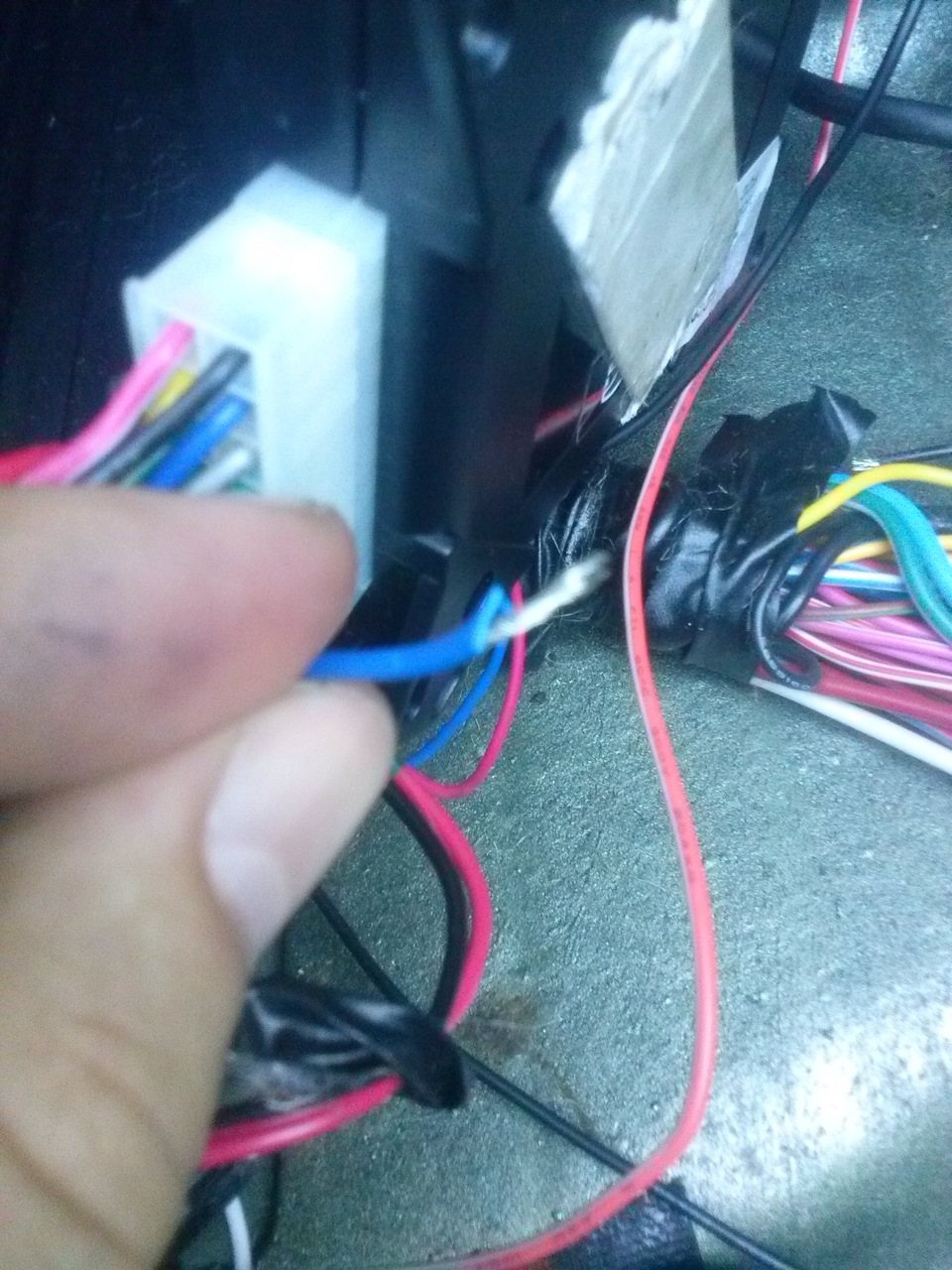

цей проводок у різних виробнику сиг різний…
Саме складне, Що складніше ніж протягнути дроти по салону, знімаючи пластикові деталі і після вішаючи їх назад, це встановитиактуатор, я не хотів, щоб він просто рухав пластикову хріночкупісля чого можна було натиснути на стандартну кнопку на самомубагажнику і відкрити його, метою було що б актуатор толку (або вданому випадку тягнув) саму личинку замку, що штовхає пружину івідкидає петлю… … … коротше придумав дещо але, на жаль примітив, взяв два хомутики (маленьких) скріпив їх так, щоб дві деталіперпендикулярні один до друга взаємодіяли…

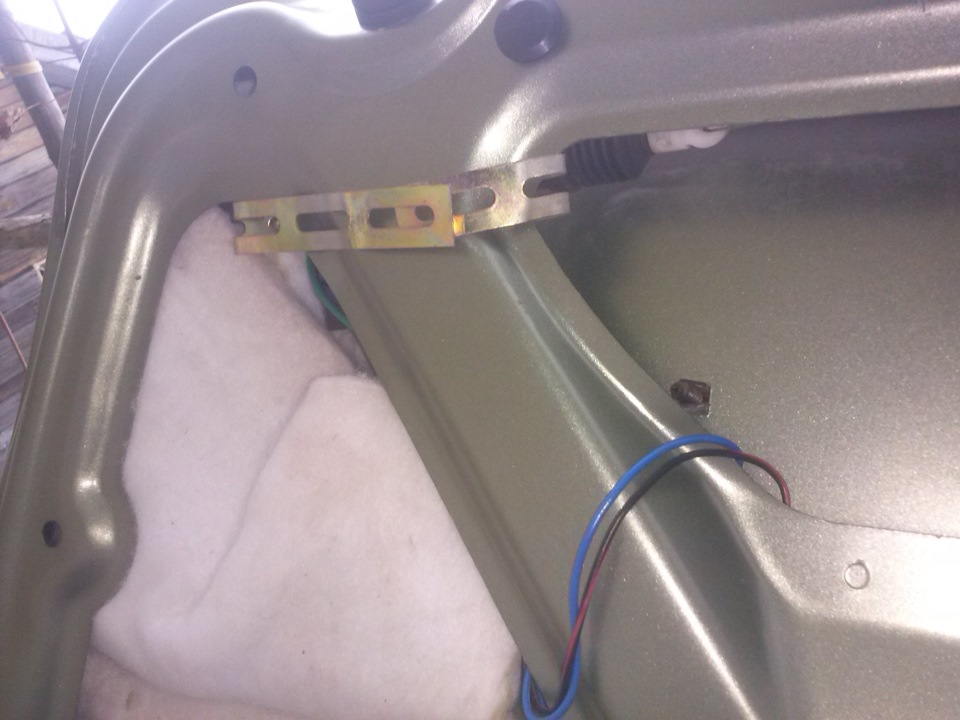

розташування актуатора

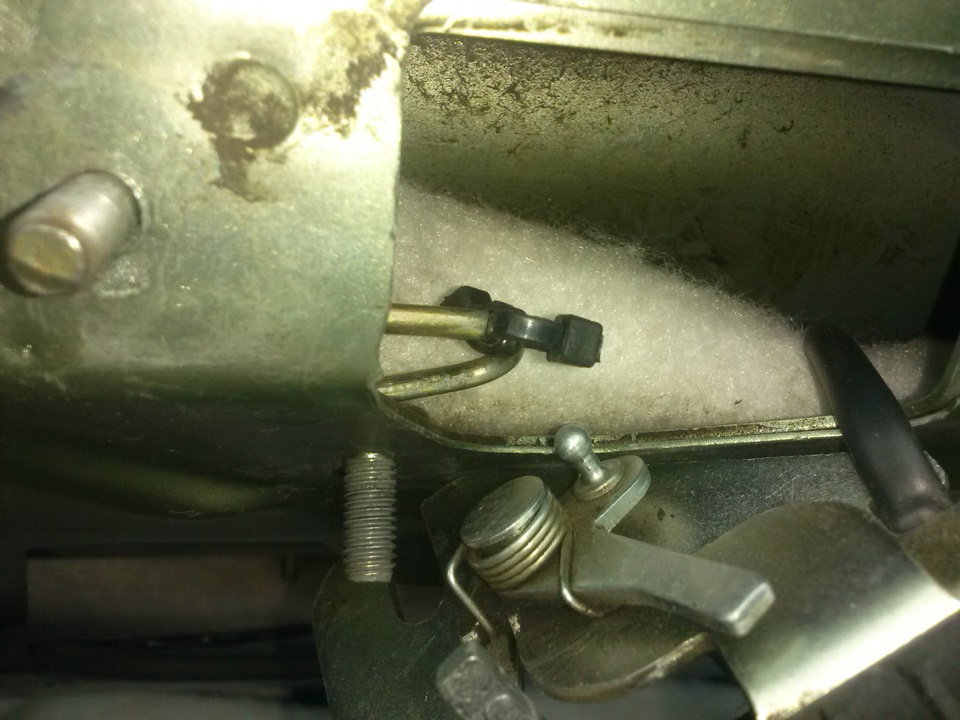

кріплення до личинки
Крючок з актуатора, личинка, хомутики
інший не знайшов) чомусь вирішив поставити там куди не варто... Алевсе-таки... Тут не варто кнопку ставити коротше, необхіднодоопрацювати... Але в принципі працює, тепер не потрібно виходитиз машини, щоб пасажир, що виходить, міг забрати свої речі, простонатиснув кнопку багажник відкрили речі забрали і закрили, простота, а замість замку — заглушка, але це інша історія…
Коментарі11
Для чого у схемі потрібно реле
Гальванічна розв'язка. У вас різні струми. У сигналізації на виході не вистачить струму потягнути привід або цей канал згорить.
Зрозуміло, бо хочу поставити
Запитуйте, якщо будуть питання.
Я дружині поставив суто привід (щоб тільки з сигналці відкривався з салон тросиком відкривається) ставив 3 дні, тому що не міг зібрати реле в результаті спалив додатковий канал 1, зробив на додатковий канал 3. собі на калині проводку провів моменталь...
так у ЛК не зробити… якби були пружини як у Ланосі, то можна було б… ну таке…
Це єдину точну інструкцію знайшов, вчора всю річну зламав куди ж поставити активатор і щоб залишилася лічинка (не хочу замазувати і фарбувати, дуже вже великий геморой) дякую
млинець, дякую, приємно, що мої праці приносять користь))))тепер буду точніше все фоткати і намагаються))))
Сподобався вислів Допрацював... А саме викинув)))
Нехай грубо, але правда… частина замку йде в пакетик до кращих часів
ТАК нормально все. Це я так ... Я сам теж викинув цю хрень, що гримить, і шаблю замазав і пофарбував
