Підготовка до інсталяції нових шкал приладки (частина І)
Підсвічування приладки вирішив зробити за допомогою RGBсвітлодіодів 5050. Для початку вибрав варіант контролерапідсвічування. З великої множини зупинився на розробці СтепанаПалича - CAMOKAT-BETEPAHA Величезне спасибі за девайс і можливістьзібрати самому. Степан Палич ювелір в електроніці - таку пайку язвичайно не потягну, довелося трохи збільшити плату, хочакомпоненти всі СМД.

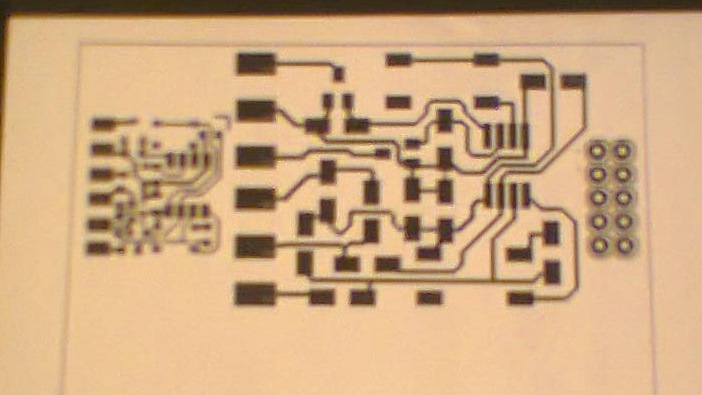

ліворуч — плата СП, праворуч — моя

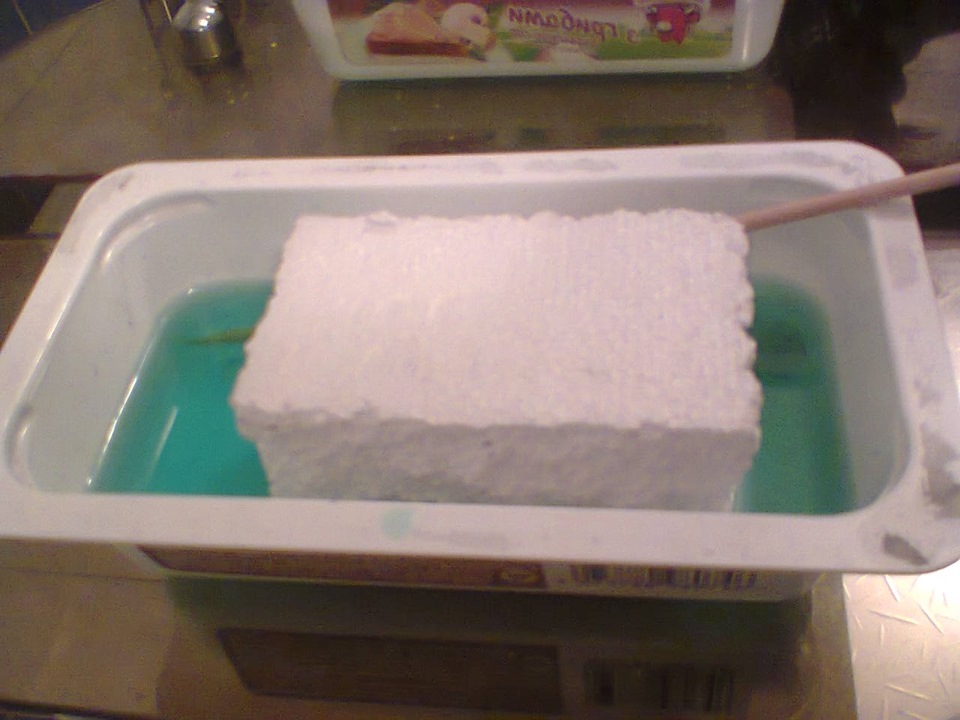

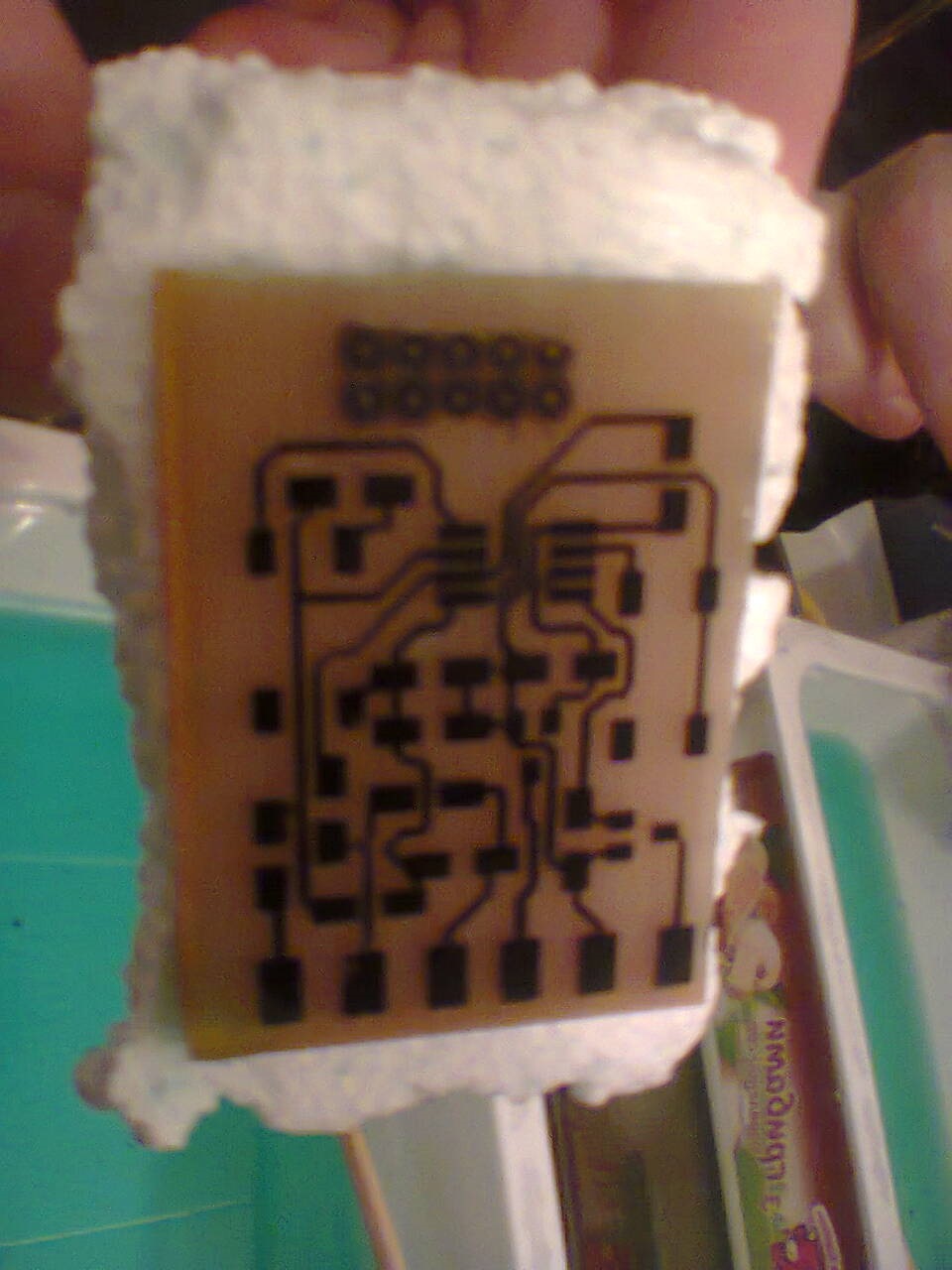

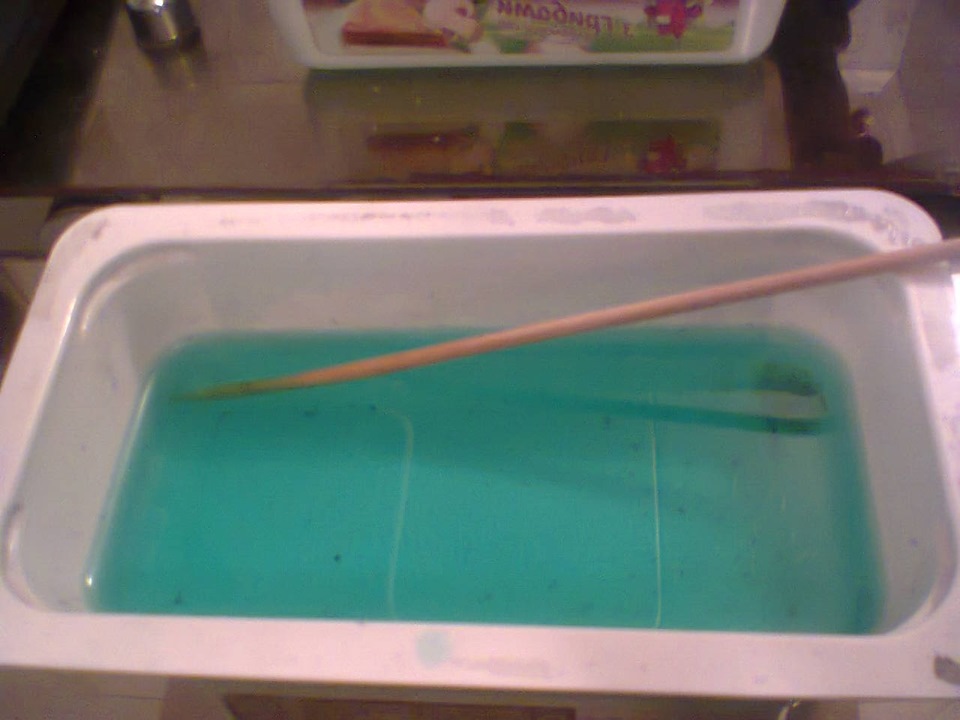

Плату двостороннім скотчем кріплю до шматочка пінепласту< Колипроцес починається, розчин набуває зелено-синього кольору. —доріжки ще в тонері

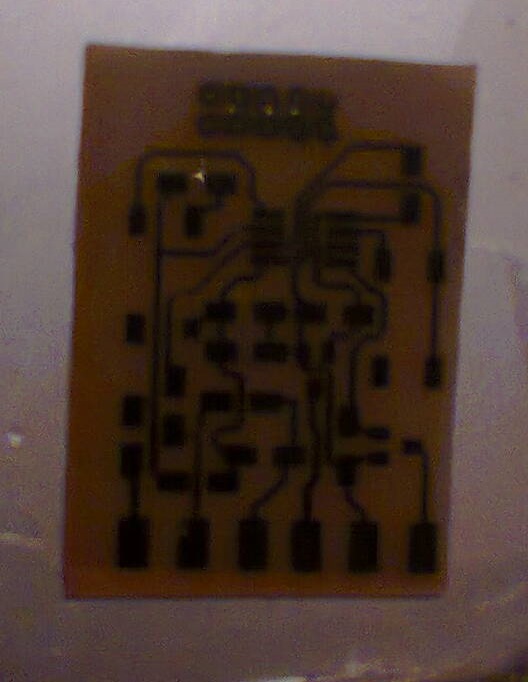

Пройшовся дрібною наждачкою 2000
І кришку від дуже старого вінчестера
встановлюю кришку на електроплитку, наливаю трохи води та лимонноїкислоти, коли вода починає кипіти - кидаю кілька кульок сплавутроянди опускаємо плату доріжками вниз і переміщуємо її круговимирухами по дну ванни - менше хвилини і доріжки вкриті
>
Тепер, після свят, можна буде зібрати схему
Коментарі2
плавне розпалювання?) а що за маленька плата поряд і контактики з верхньої сторони?)
маленька плата - оригінал Степана Палича, а контакти - для підключення програматора
