Проміжні проби та розрахунки (управління пічкою на Ардуїно)
Поки всі необхідні радіодеталі не прийшли, пробую підключати татестувати, що є в наявності.

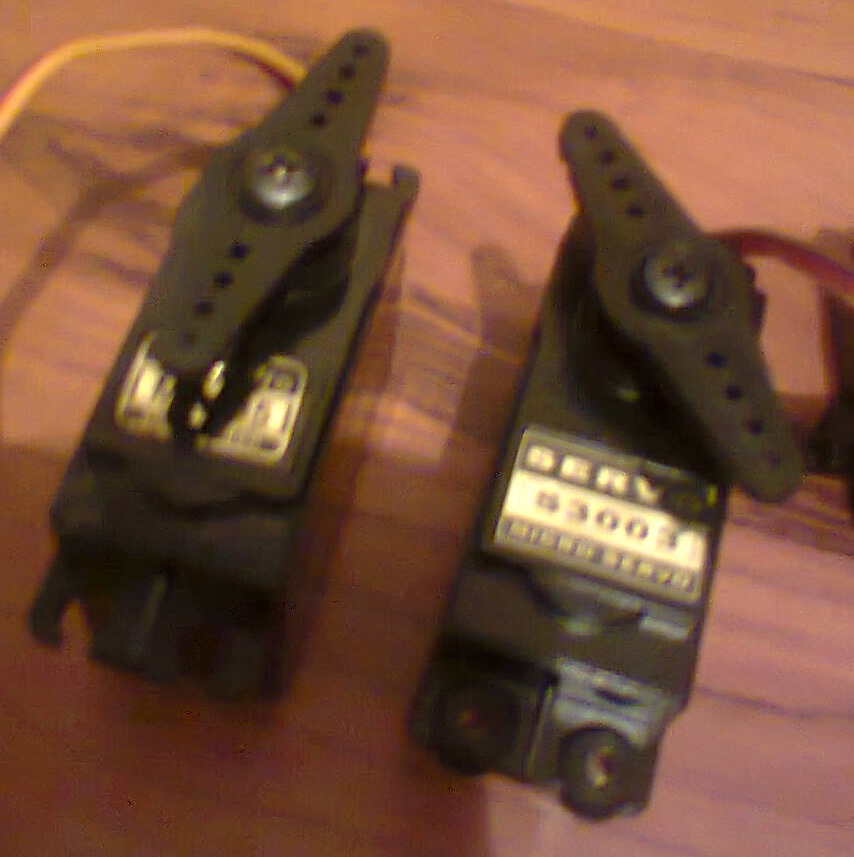

Про сервомашинки я вже писав,

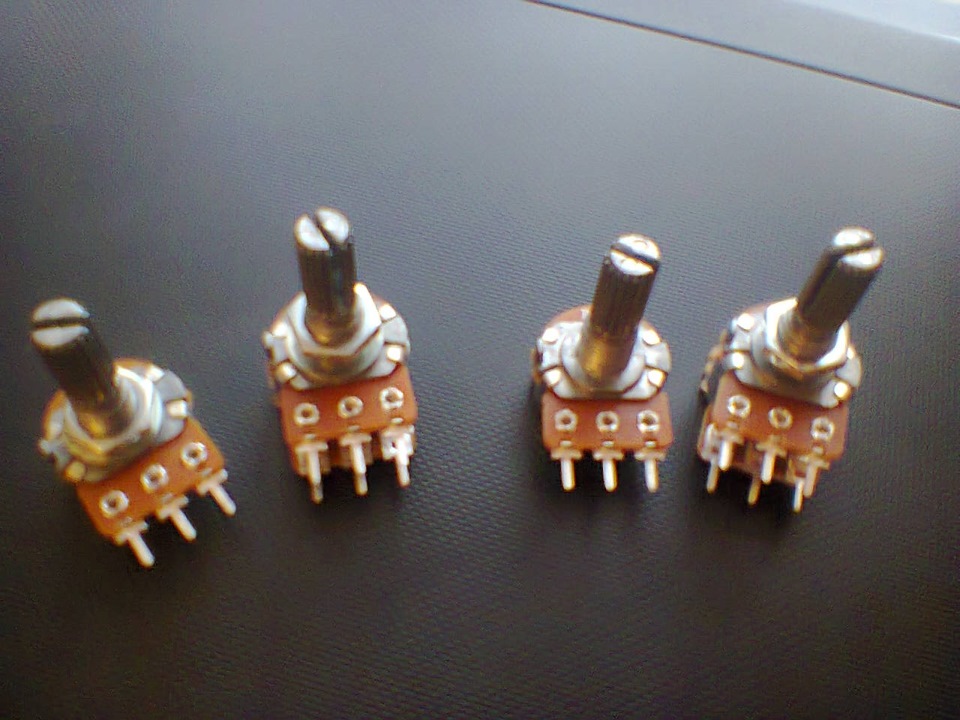

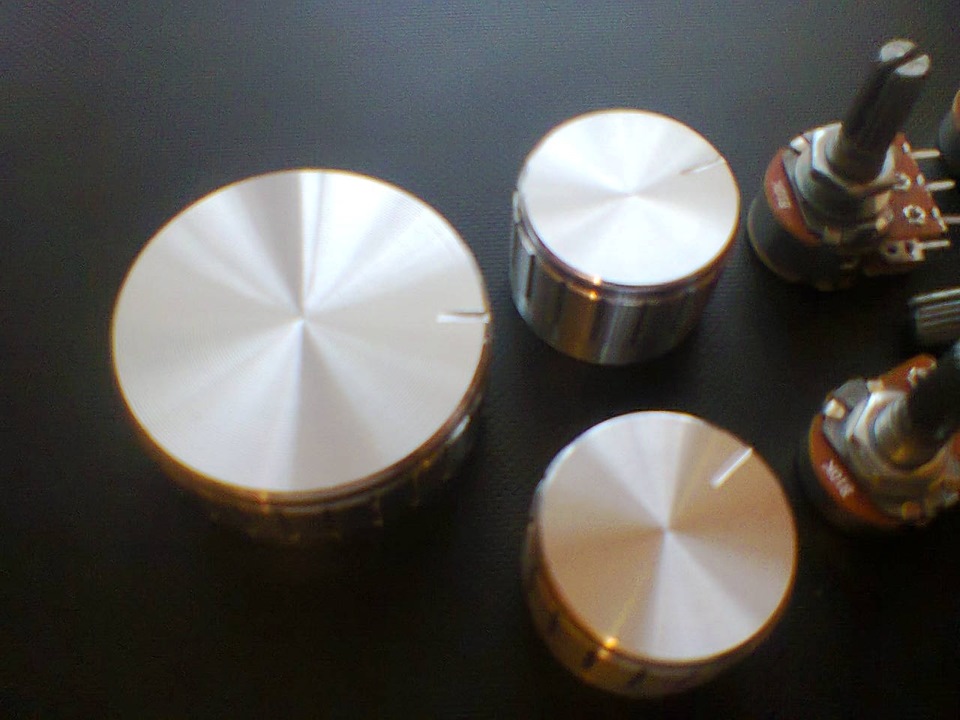

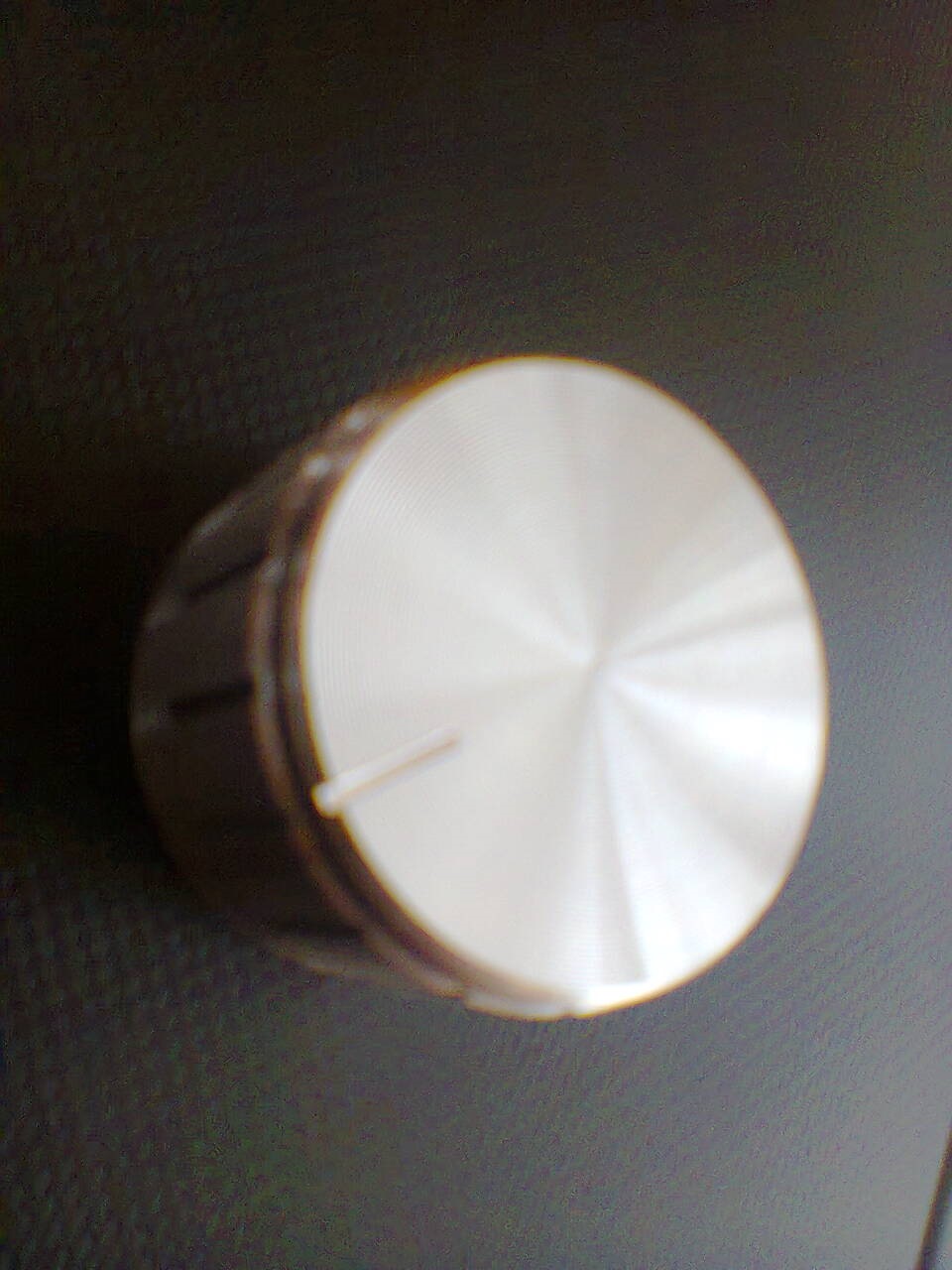

крім того, вчора прийшли потенціометри та ручки до них.

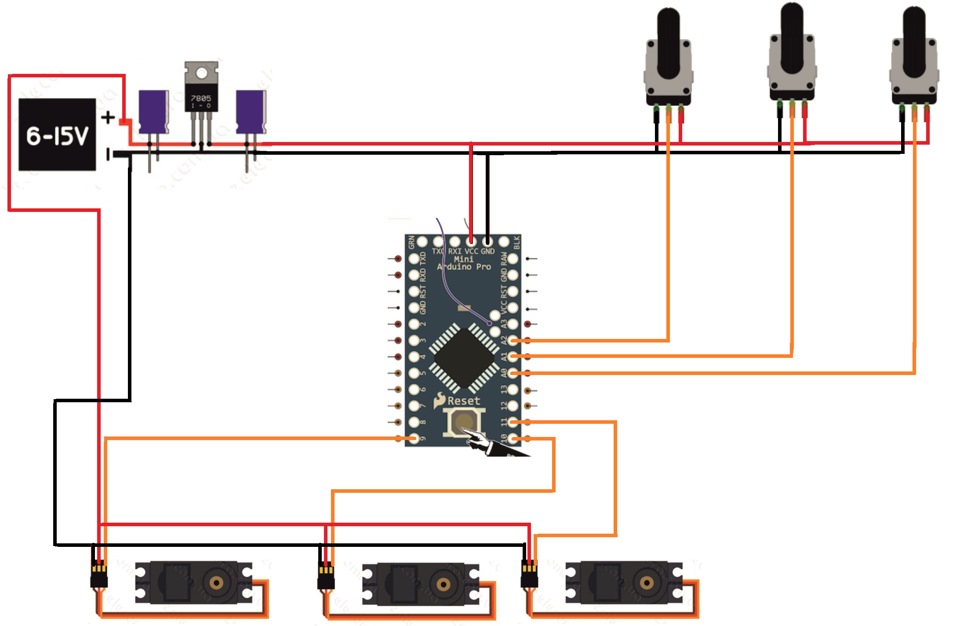

На макетці зібрав таку схему
Управління краном грубки — ще не вирішив, або активатор відцентрального замку, або ще одна кермова машинка. Тому придбавздвоєний потенціометр, яким можна буде одночасно керувати заслінкоютепло-холод і кран пічки. > Що використовувати як управлінняпотенціометри чи енкодери? Є і те й те.
З потенціометрами підключав на макетній платі — все працює і доситьточно
> За допомогою простої команди для бібліотеки СЕРВО
servos8.write((map(analogRead(A0), 0, 1024, 0, 180))));
можна задати будь-який кут обертання для різних серв управліннязаслінками.
Залишилося дочекатися всіх запчастин, трохи тепла і будепродовження
Коментарі16
а у ардуїни виходи не пихнуть?
живлення серв окремою шиною, тут тільки керування
ти просто хочеш відкривати та закривати заслінки?
так, замість тросиків а в майбутньому продумати алгоритм автоматичного регулювання температури
краще відразу продумати, а крутити їх можна таймерами без ардуїни
можна, просто у мене ардуїн кілька десятків, а за вартістю вони виходили дешевше за мегі8. А тросики у мене не вміщаються при рідній печі та панелі вектри, ще й одне кріплення зламано
датчики температури купуй і можна втілити клімат контроль
датчики вже стоять, поки виводять інформацію на дисплей
я думаю для таких цілей краще взяти крокові двигуни
а ще десь я бачив розумну заслокну
краще для серв використовувати мікрос(менше конфліктів)Навіщо стільки змінних резисторів? Чому не 1-2 і кілька тактових або сенсорних кнопок?
Я задумався все-таки над використанням енкодерів, напевно надійніше буде
якщо ви вважаєте, що змінник зітреться за час використання, то це помилково
А який його ресурс, в принципі, за ціну одного енкодера можна купити 5-6 хороших змінників
чесно кажучи не знаю, але брав один з найдешевших 3-4 роки тому на радіо ринку, звичайний на 10 кому, і 3-4 роки він у мене служить щодня як регулятор гучності і ніяких проблем немає ...
Печка залишилася від 08? Бж не вивчав
