Можливо багато хто вирішив: "описав багато ідей, а реалізації —нуль". Ні потихеньку рухаємося, просто вільного часу дуже мало івикроїти його можна тільки пізно ввечері. Нуля, і відповідно, спостерігаються банальні помилки, як наприклад з дисплеєм 0802, прояку я просив допомоги в співтоваристві.
Отже, реалізував перший модуль вже на платі, а не на макетці. Щопроект хочу побудувати за модульною структурою, — кожен модуль своїфункції і на окремих Ардуїнках ПроМіні.
Перший модуль ГОДИННИКИ-ТЕМПЕРАТУРА в салоні готовий.

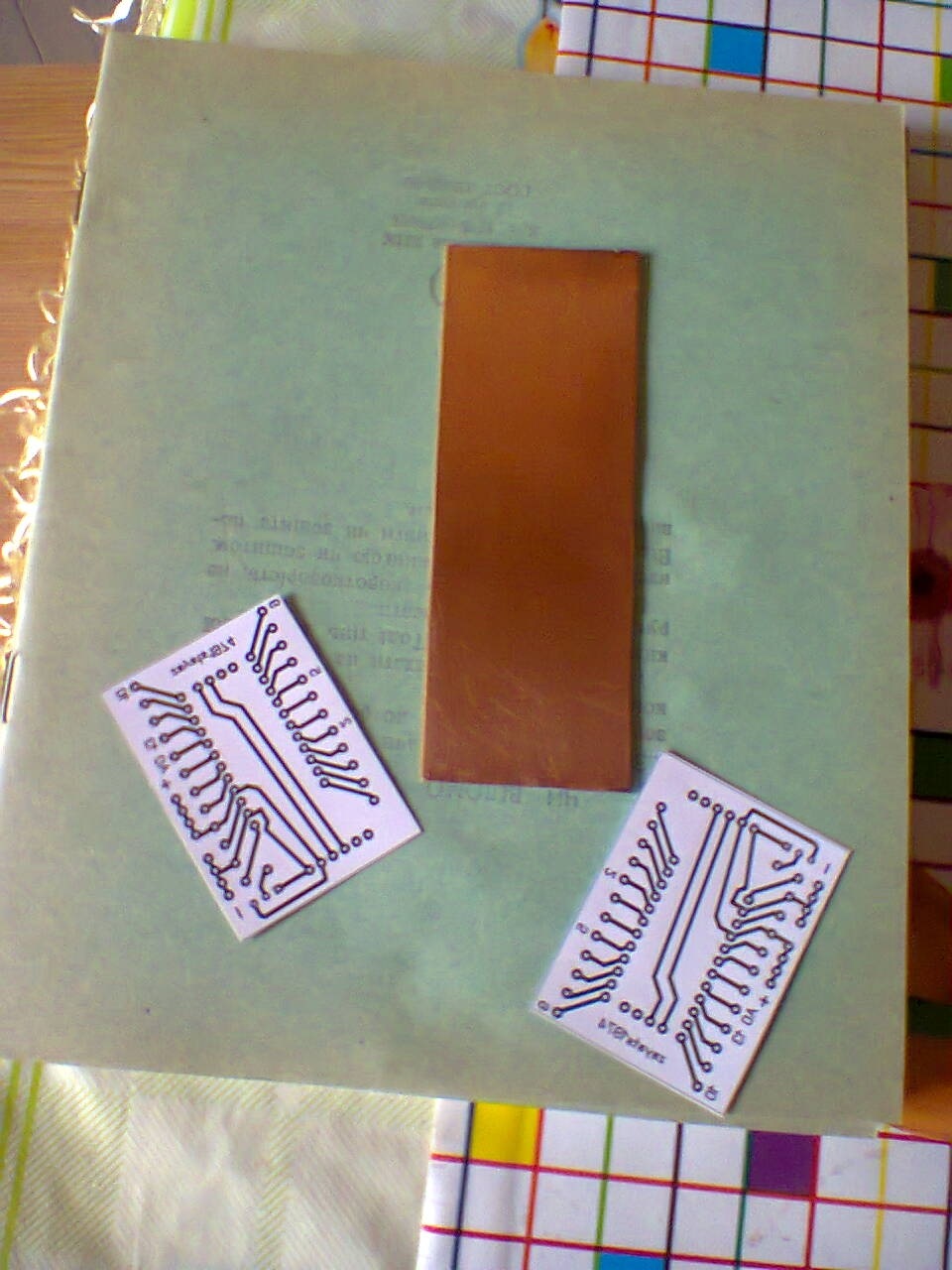

Зробив розведення друкованої плати, спеціально розвів доріжки трохиширше, що б більше не було замикань.Для цього використовую ЛУТтехнологію.Друкую на глянцевому фотопапері

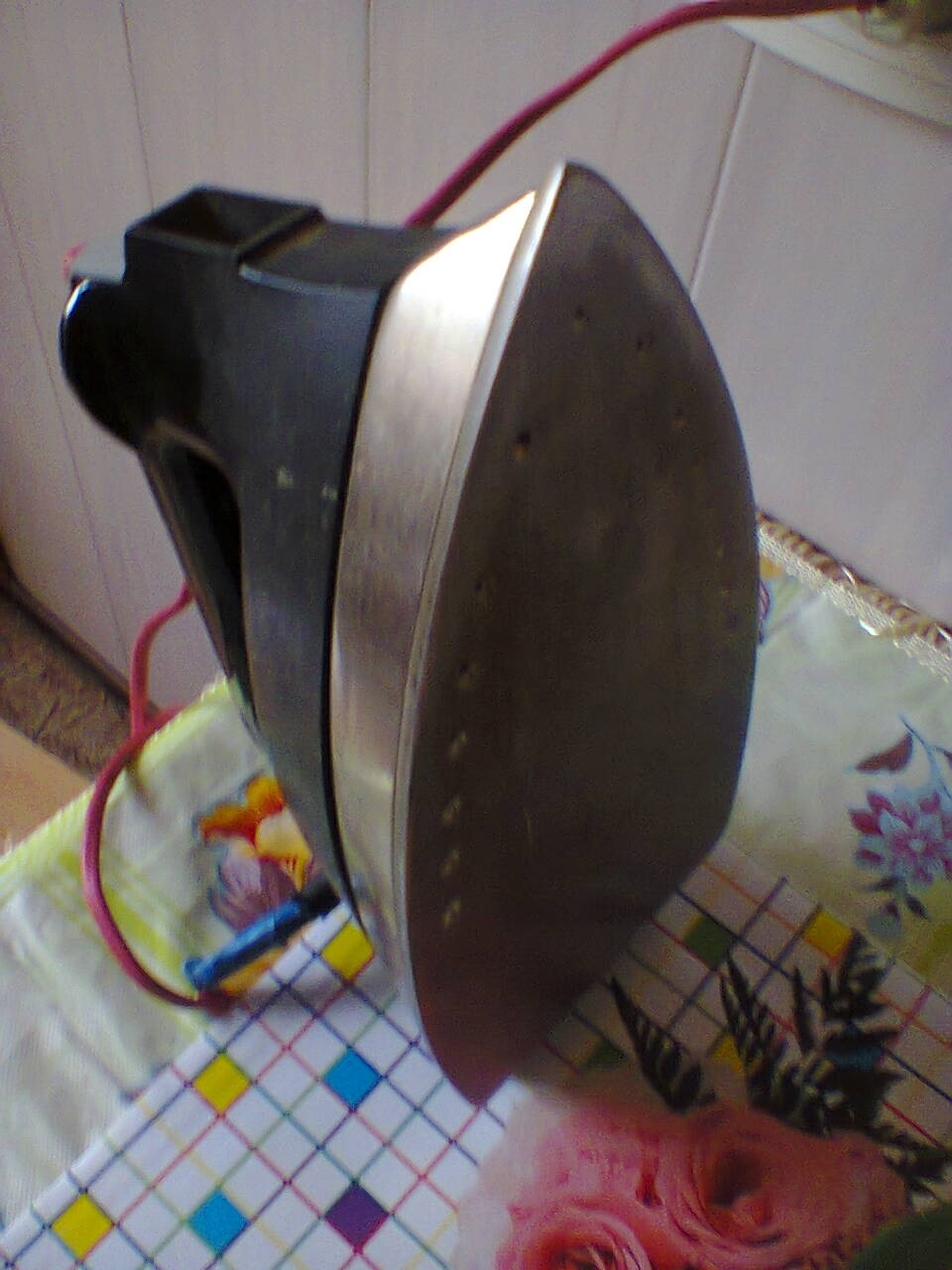

використовую таку праску

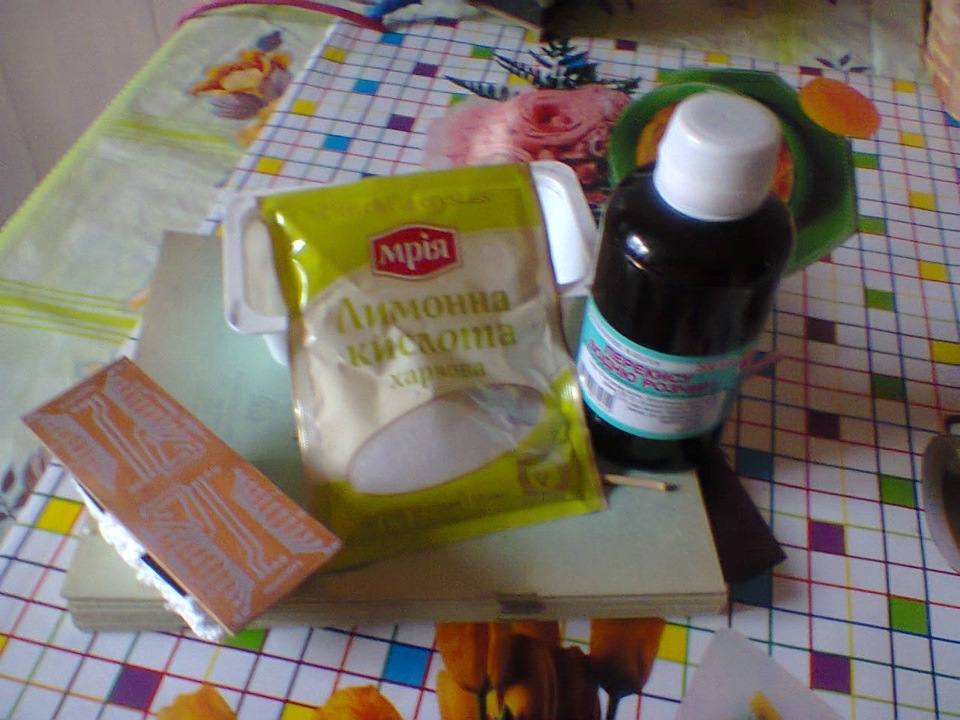

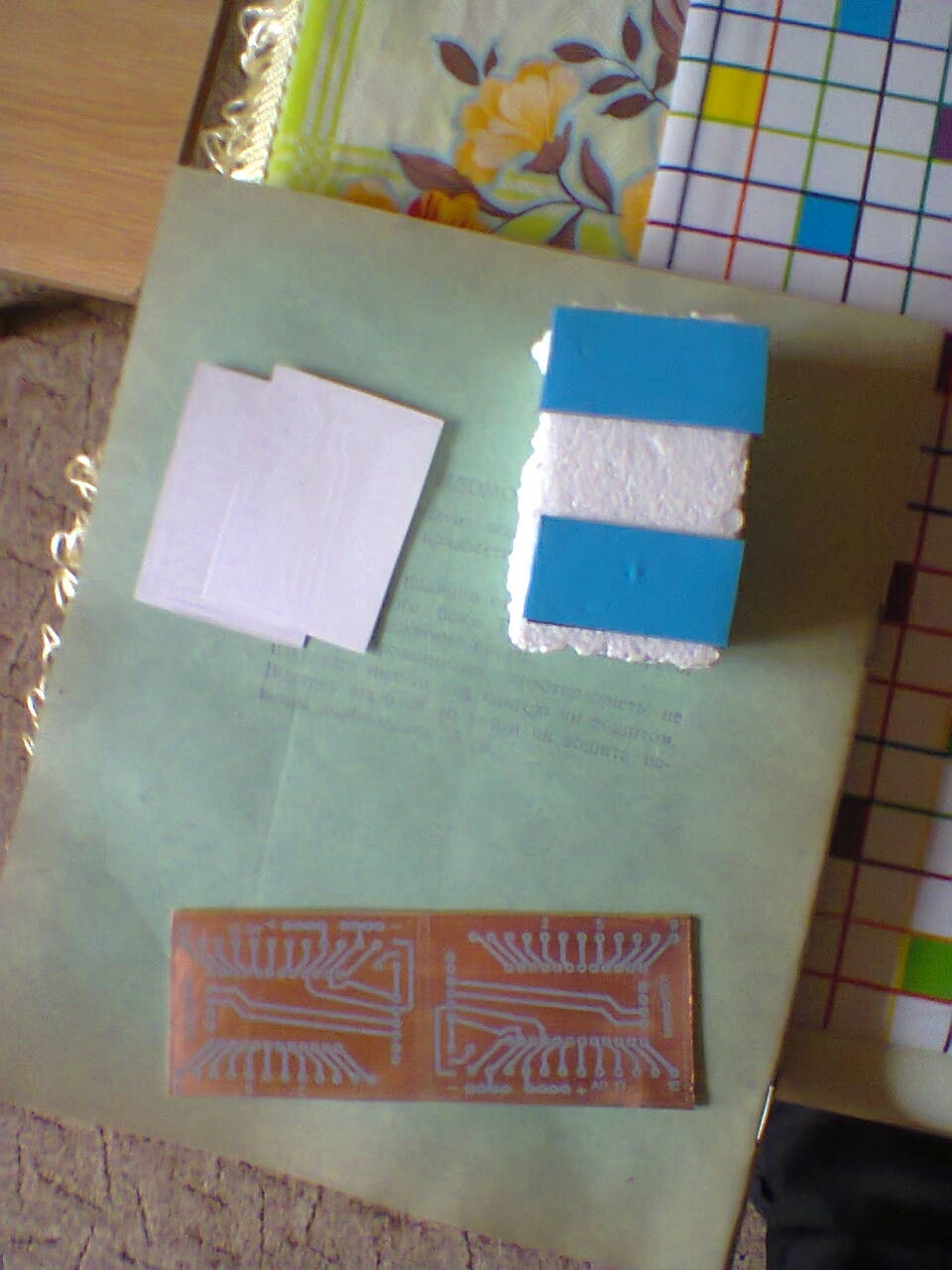

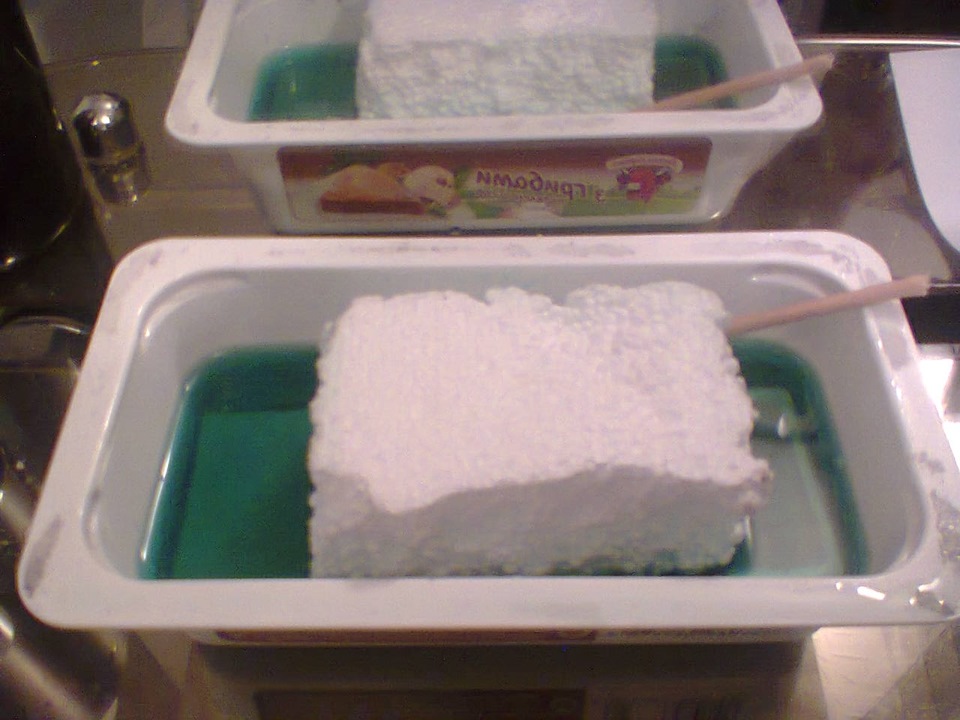

Як видно доріжки ідеально перевелися на фольгований оліт .Дотильного боку плати за допомогою двостороннього скотчу кріплюшматочок пінопласту Для травлення в домашніх умовах використовуюЛимонну кислоту (3 грн), Перекис 200 мл (9 грн- вистачає на дварази) і як каталізатор звичайна сіль. Виходить дешево і безпечно.Отвори в платі свердлю двигуном від шуруповерта, на який встановивцанговий патрончик і живлю від блоку ПК 12 В.
/p>
На платі встановив панельки для швидкої установки Ардуїни, підпаявдисплей, модуль годинника і знову не обійшлося без казусів. Колирозводив плату, не врахував, що доріжки будуть з нижньої сторони.Запустив — годинник не йде, на екрані лише заставка. Випаювавмодуль годинника два рази — підключав до Уно, працюють — повертаюназад — ні. Змінюю прошивку, хочу визначити монітором портунаявність І2С, монітор не бачить, Уно — знову працює. Вже взяв новуАрдуїну, запаяв бічні штирі, почав паяти передні 4 контакти іраптом осяяло — я ж підключався до А6-А7, а не А4-А5. Перепаявпроводки — все одразу запрацювало. Так виглядають ГОДИННИКИ вроботі з дисплеєм 0802А Корпус та встановлення буде після створенняМОДУЛЯ №2, тому що вони будуть розташовані разом.
Що б не створювати новий запис
ПРОШУ ДАТИ РАДУ, де шукати причину
на дисплеї 5110 нормально виводяться графічні зображення, я взявготові з проекту
Термовольтметр (оновлення) автора Lev42 — добре видно, хмара, сніг, акумулятор і не виводяться шрифти
< У верхньому рядку записані самі нулі (цифри) а по серединіанглійська ssssssssss. Де копати? Дякую!
