Підсвічування заднього номера сімейства ВАЗ 2108-09 має ряднедоліків.
Основний з них — завихрення потоків повітря на задньому склі, всізнають про "зайву забрудненість". Плафончики підсвічування негерметичні і дуже скоро забиваються пилом і підсвічування практичноне видно.
Спочатку хотів впровадити підсвічування в задню номерну рамку.

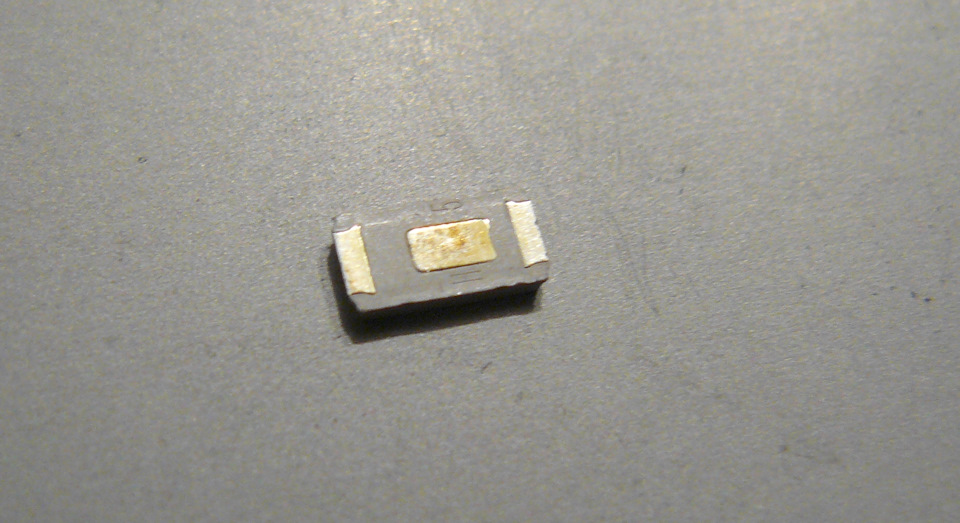

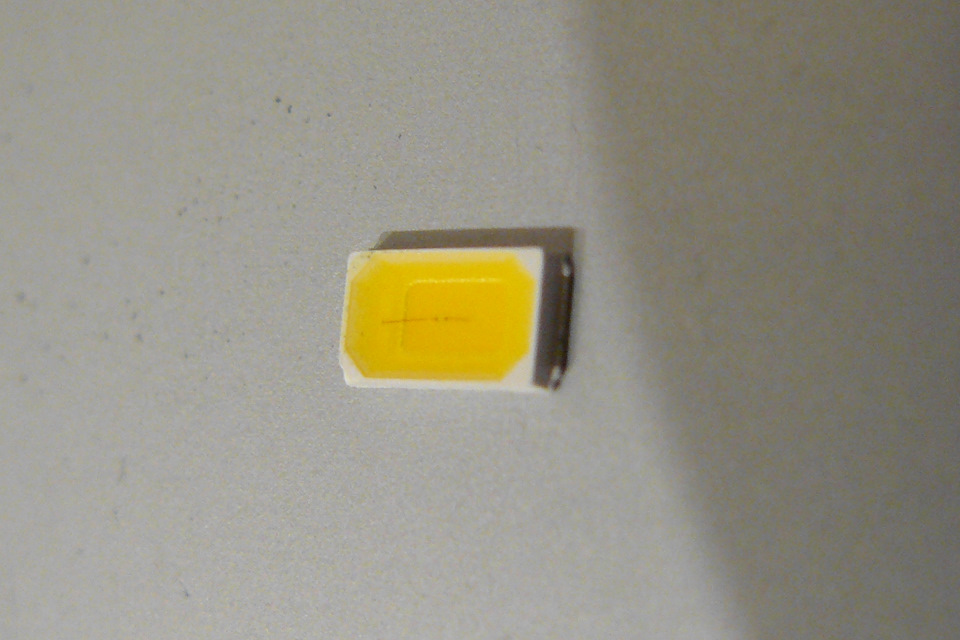

Використовував світлодіоди 5730, "чисті китайці".

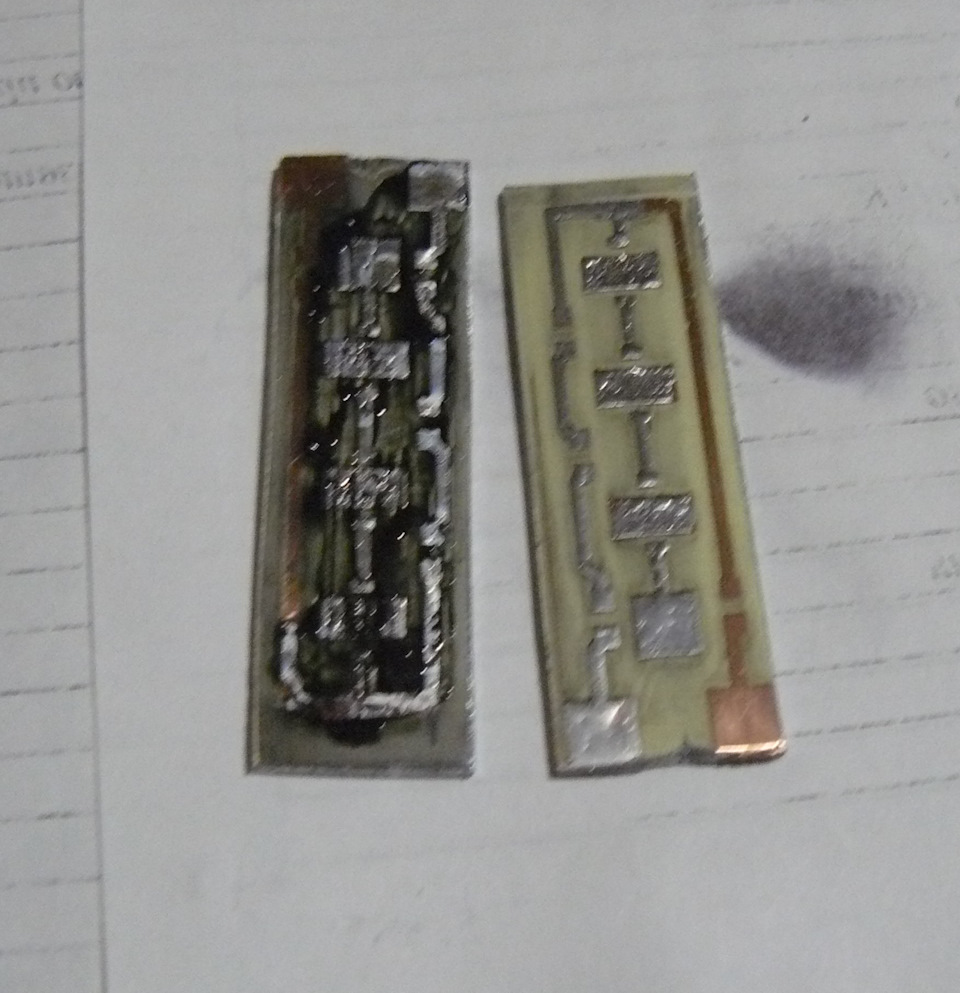

Плату зробив із фольгованого алюмінію, труїв хлорним залізом, зворотний бік заклеював під час травлення ізолентою.

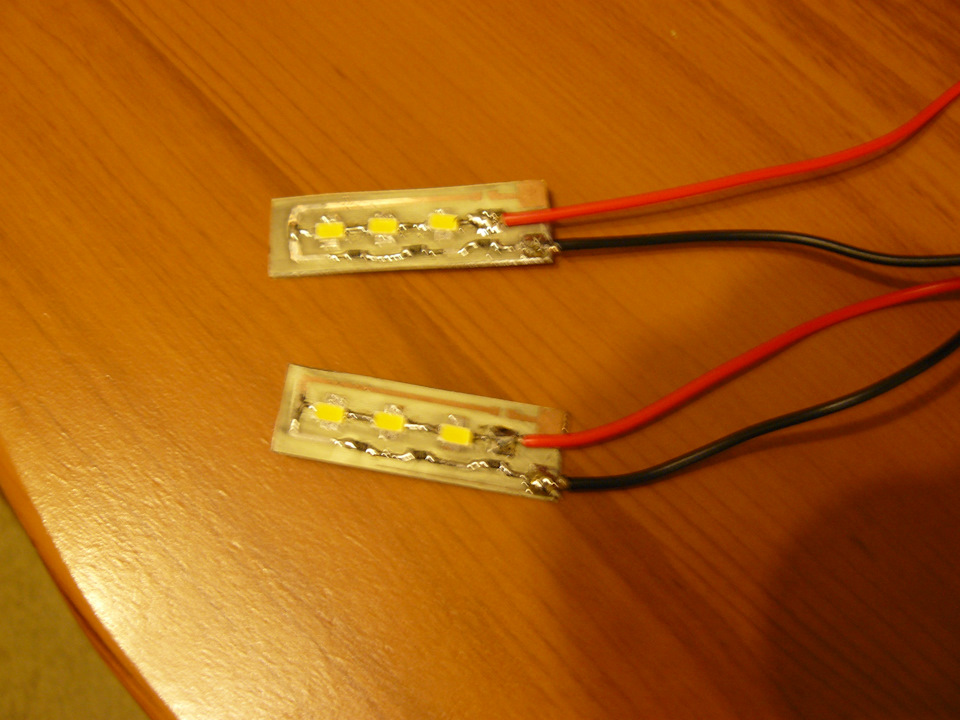

< Ось так виглядають хустки, замість одного резистора на 47 Омпоставив три на 16 Ом - для розподілу тепла.Ток йде мінімальний -50 мА, далеко від номіналу, так що нагрівання практично невідчувається.
Платки вставив у плафони та закріпив термоклеєм та силіконом —повна герметизація.
підключив до лабораторного БП
На проводки припаяв штекера "папки" - підключаємо до штатних клемпідсвічування.

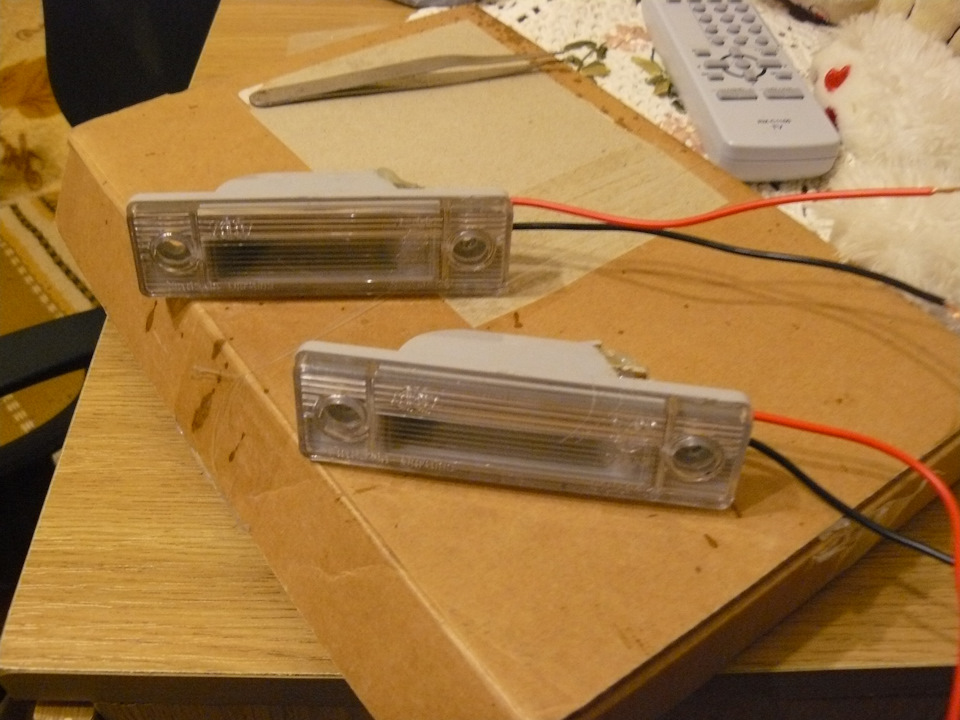

Ось так виглядають плафончики - досить симпатично (хоча цього всеодно ніхто ніколи і не бачить ).
у роботі
Ну і власне сам процес підсвічування, звичайно є трохи темні межі —але вони виникають тільки через форму вікон у накладці номера.
Освітленості все одно стала на порядок кращою.
Я задоволений результатом! Подивимося на їхню стійкість допилу)
Вартість плафончиків — 50 грн.
