Ремонт ДХО

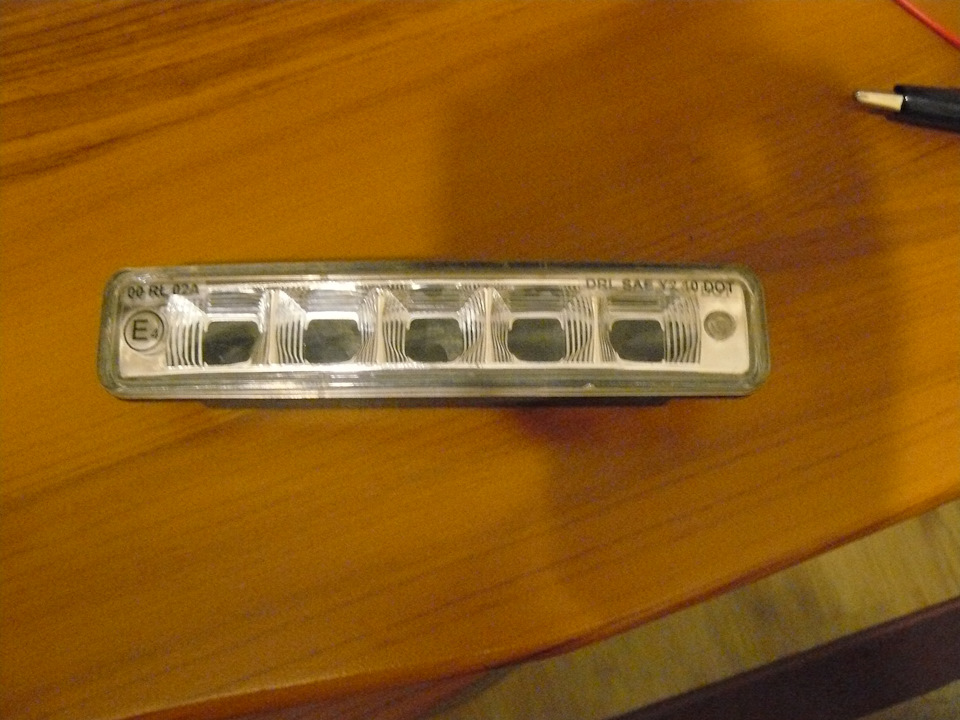

Близько року тому (описував у своєму блозі) встановив ДХО на 5світлодіодів по 1 Вт.

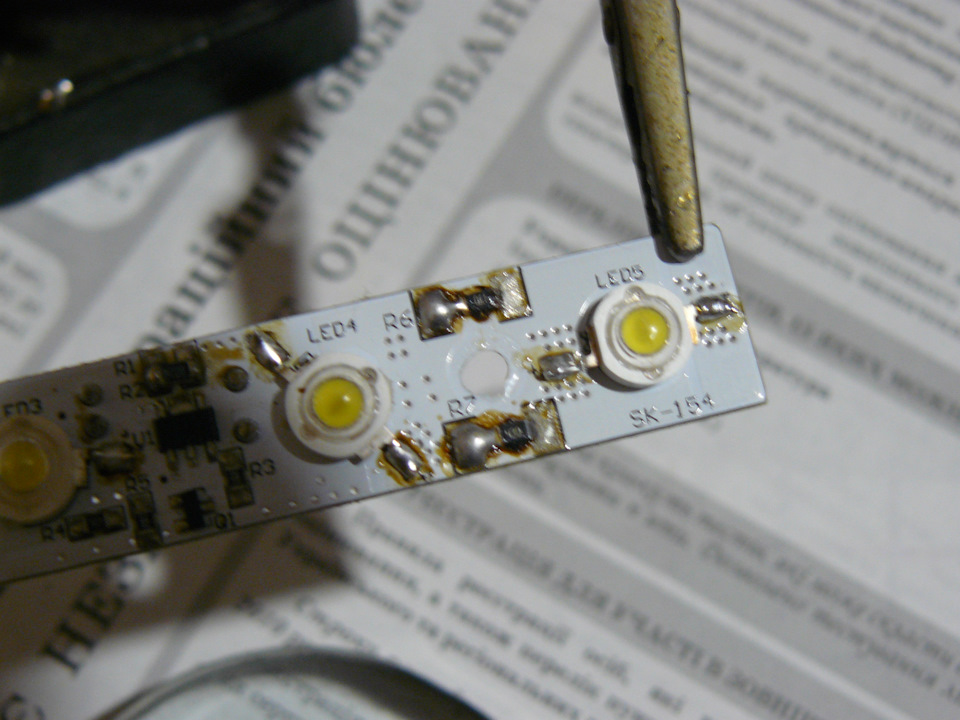

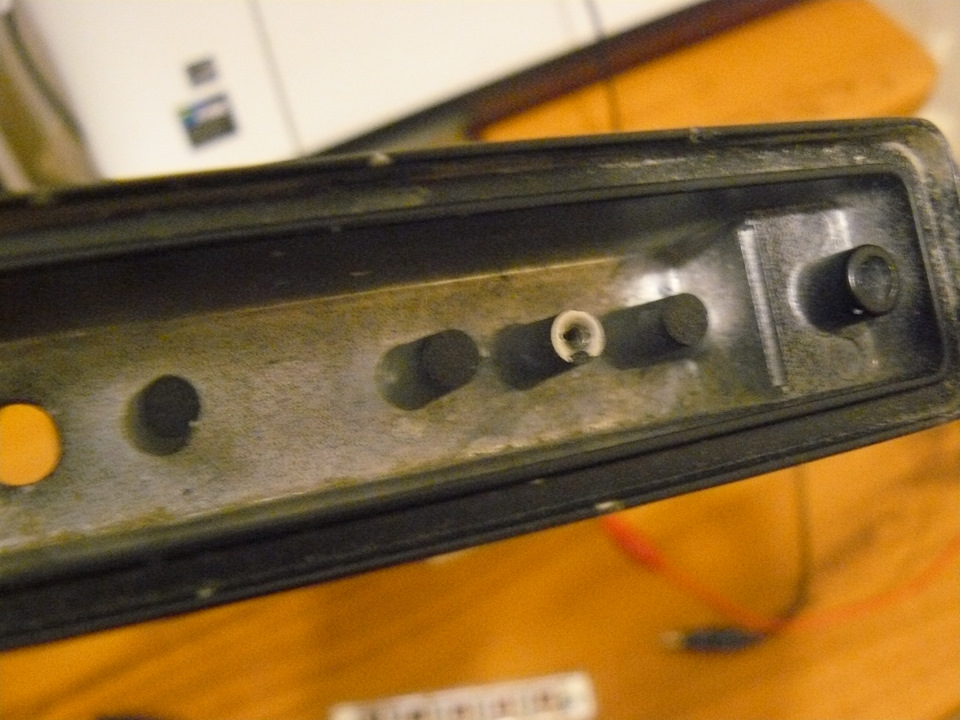

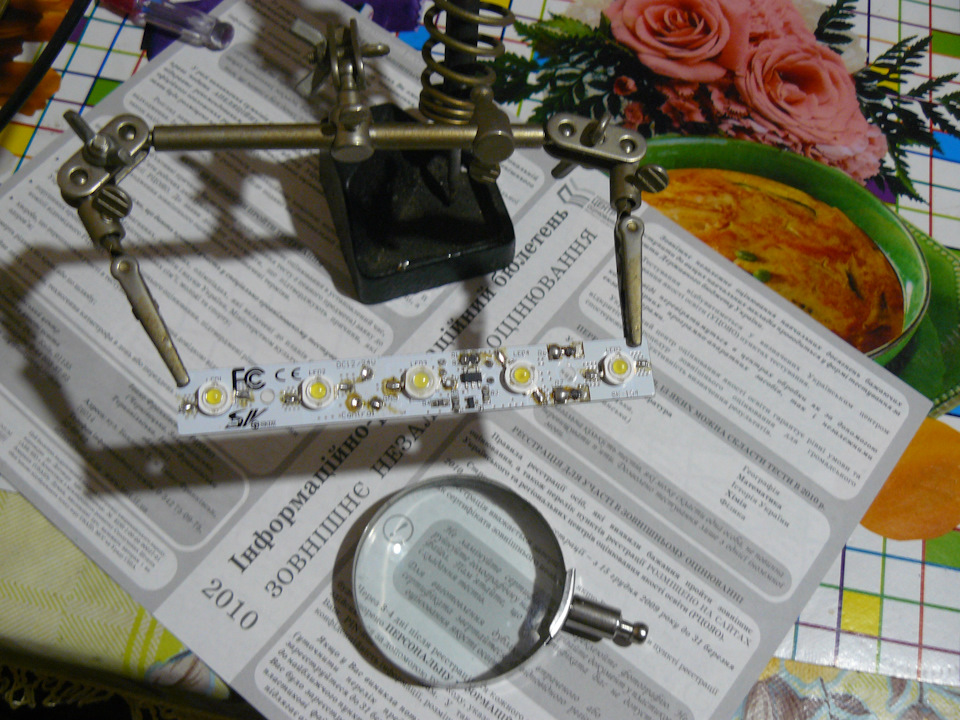

Близько трьох місяців тому лівий спочатку став підморгувати а потімзовсім перестав світити. Минулого тижня зняв і приніс їх додому, відчистив, помив і розібрав. Китайці не пошкодували термопасти, наклали великі гірки, але... Забули втопити світлодіоди вплату.Вийшло так, що світлодіоди висять у повітрі, а відстань доалюмінієвих штирів, які повинні відводити тепло 4-5 мм.Окрім того, самі штирі вкриті товстим шаром фарби…без слів, як вонипропрацювали стільки часу?
Плата відновленню не підлягає — і доріжки погоріли, і половина п/пзапчастин також.

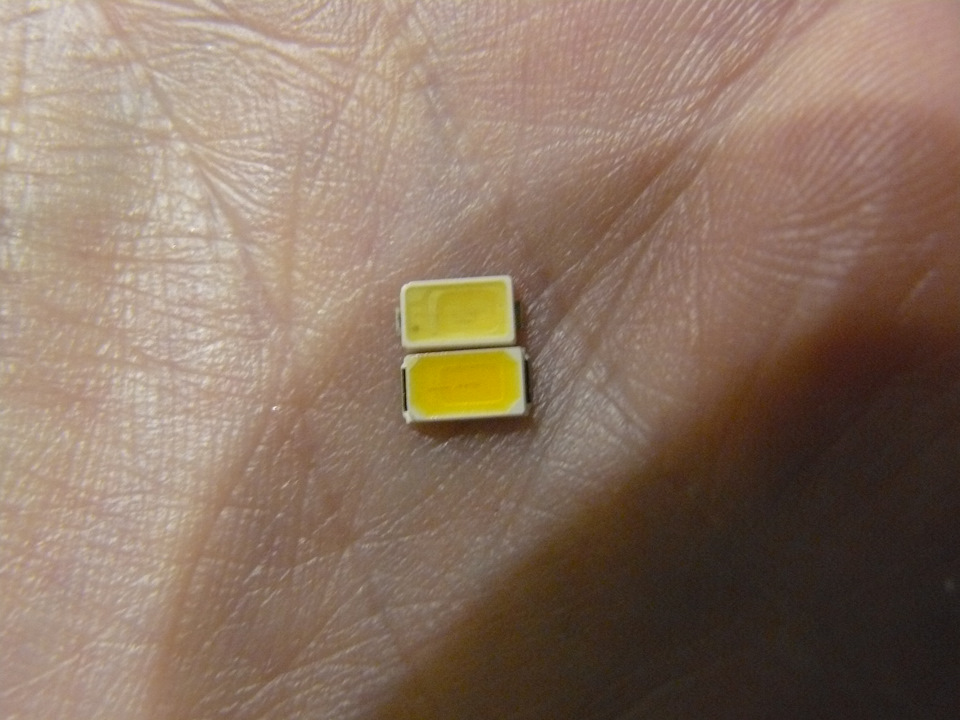

Вирішив робити на таких світлодіодах -5730
вибір упав на//холодно-білий//його яскравість сприймаєтьсякраще
Розумні люди відмовляли, радили найкращий варіант. Вибачте! Явпертий, якщо вирішив перевірити ці світлодіоди, не відступлю))) Аякщо серйозно, хороші світлодіоди потрібно було купувати, а цих єбільше сотні, тому вирішив робити на них. Для плати використавфольгований алюміній, ціна порівнянна з олітом (а4 алюміній — 140грн, оліт-108 грн). .
витравлені плати
Драйвер на 600 мА, 5 ланцюжків світлодіодів — по 120 мА, якразпотрібний струм.

Але, я щось не дуже довіряю китайцям і в кожному ланцюжку зробивконтакт під струмообмежувальний резистор. І не помилився…
Для початку впаяв 0 Ом. Підключив до лабораторного БП, світить всеяскраво…але через 15 хвилин центральні діоди почали підморгувати татемніти. Я швидко вимкнув, так і є- підгоріли.
Незважаючи на одну партію, серію світлодіоди різняться захарактеристиками, — струм шукає найслабшу ланку і результатзрозумілий.
Прикинув калькулятором і вирішив поставити 43 Ом, струм приблизно74 мА, тестер показав 57-62 мА, тобто половина номінального.Вирішив випробувати на автомобілі. При такому струмі радіаторнагрівається, але температура пластини не більше 40-45 градусів.дворі сьогодні холодно. Фото робив з різної відстані фотоапаратомта телефоном

і телефон і фотоапарат підтверджують — праворуч (на фото)яскравість вища
при включеному спалаху
новий ліхтар ДХО (праворуч) трохи яскравіший
>

І для оцінки видимості — відстань 20-30 м

не можуть передати повною мірою… показував друзям, порівнювали —відповідь була однозначною. І найголовніше, можна поставити меншийрезистор і нехай світлодіоди працюють не на 50%, а десь на 80-90%, яскравість суттєво збільшиться.
Загалом я задоволений переробкою. Всім дякую за увагу до могоавтомобіля та моїх експериментів.
