Бакометр в ВАЗ 2108

Встановивши панель Опеля, одразу зіткнувся з проблемою покажчикарівня палива. Методом маніпуляцій та допомогою учасників Драйвадомігся зразкової вказівки, але хотілося більшої точності.
Вибір став очевидним — Приблизний +-2 літри покаже штатний покажчиквід Опеля, а точний - електронний.Головне завдання і проблема - вінповинен підключатися ПАРАЛЕЛЬНО, а не замінювати штатний.

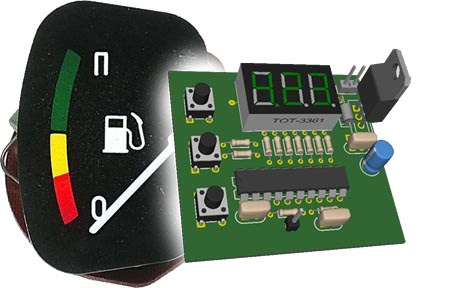

Свій вибір зупинив ось на такому проекті Бакометр - 2, автор:Gipsy.

Загалом весь сайт дуже цікавий і багато різних доповнень доелектроніки автомобіля і не тільки
bezkz .su/publ/shemy/dlya-…to/700331-bakometr-2.html
Спілкувався з автором та багатьма, хто вже повторив цю схему — меневсе влаштувало.

<
Авторський "контролер PIC16F1507 обраний з міркуваньфункціональності та вартості - Microchip ставить на нього оптовуціну в $0.68 (контролер у попереднього варіанту коштує $0.98).\Індикатор із загальним анодом. Інші робили особливої ​​уваги невимагають."

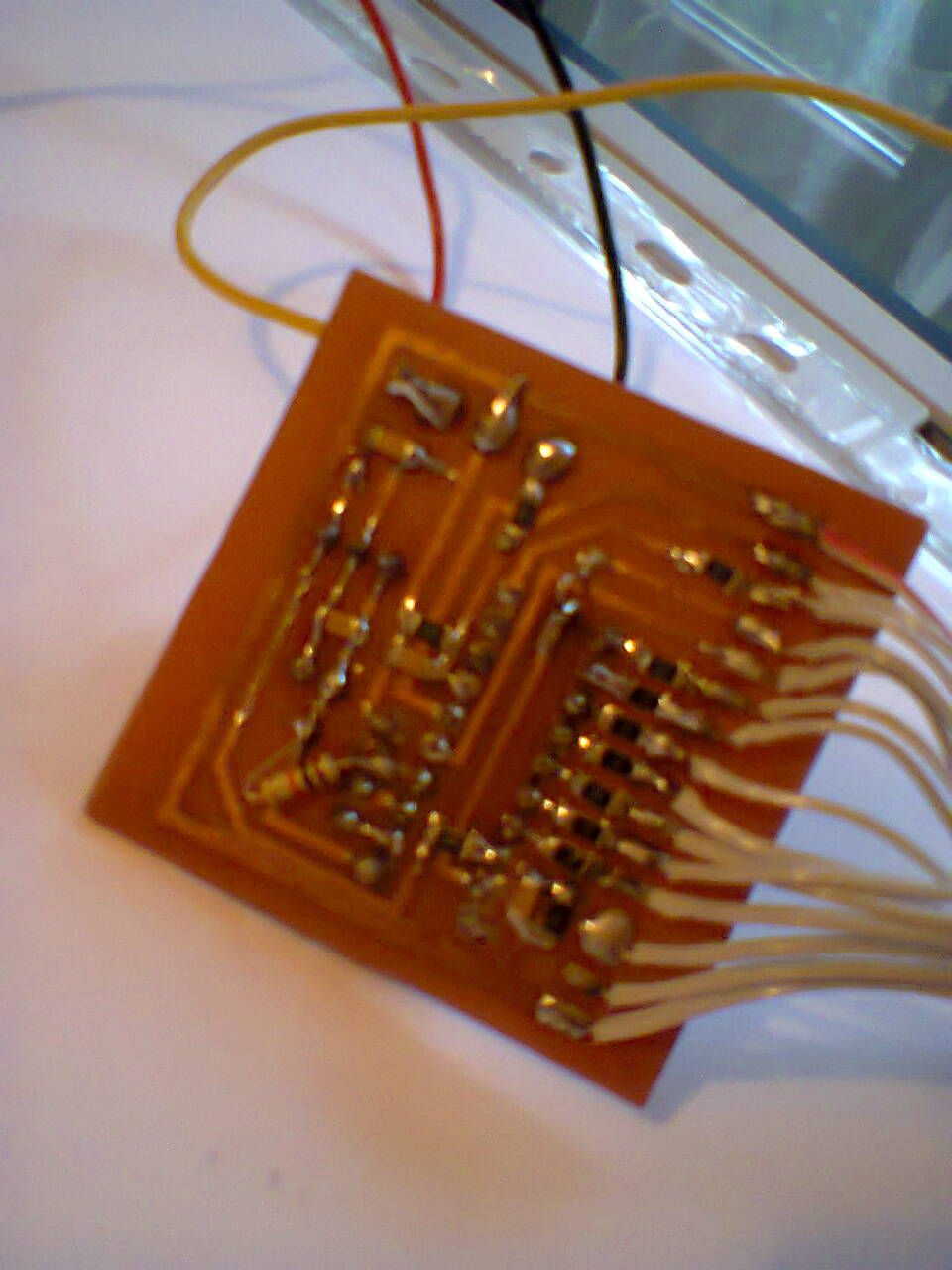

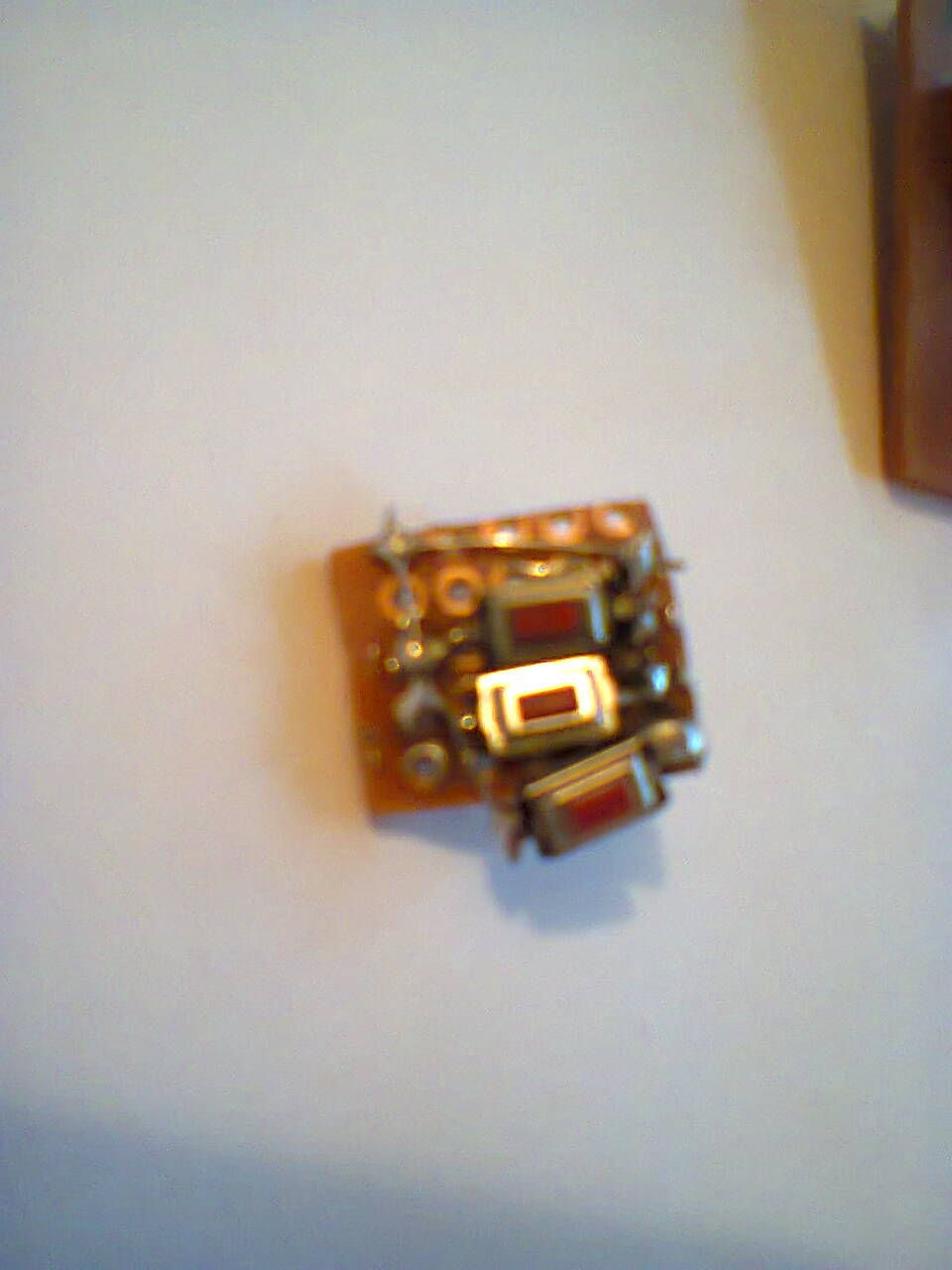

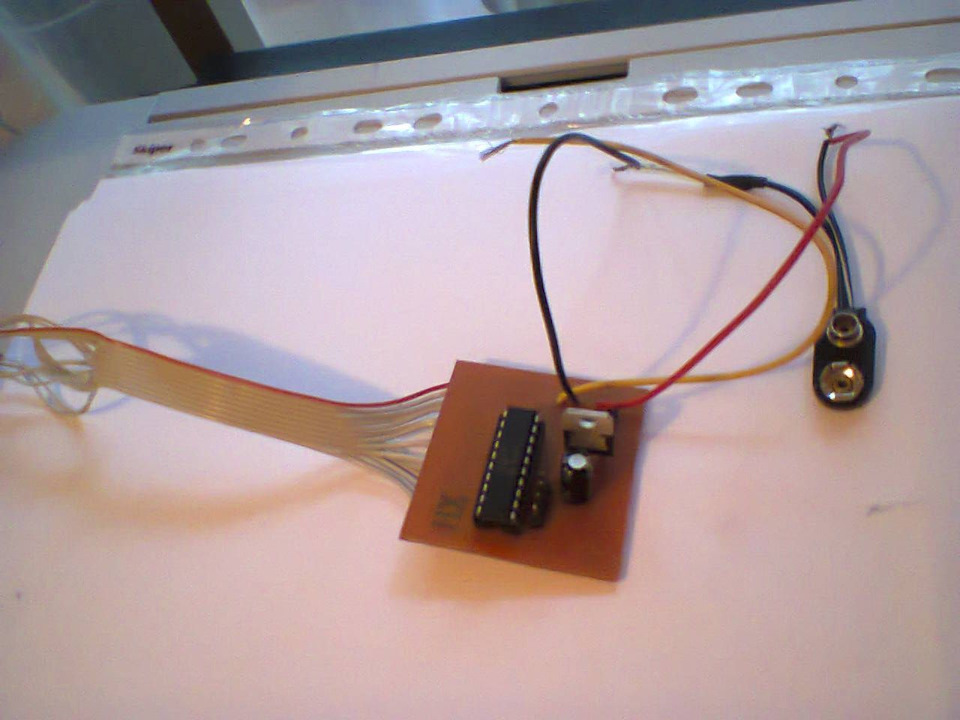

На платі є три контакти - на два з них подається харчування (роз'ємJ2). Вхід J1 підключається прямо вимірювальному контакту штатногопокажчика. Звичайно зовнішній вигляд плати кнопок жахливий, але яособливо не напружувався над її виготовленням — підключається одинраз під час калібрування — тому й зробив його знімним. "післяпрошивки в контролер містить тестове налаштування і при подачі навхід напруги в межах 0.15В повинен показувати літраж 0.40L." Ценалаштування непридатне для роботи, після встановлення наавтомобіль обов'язково потрібно буде провести робоче калібруванняпоказань. Як мінімум, необхідно буде відкалібрувати дві точки —порожній і повний бак. Максимально можна задати 64 крапки.
На початку калібрування бак повинен бути порожнім.
при максимальному значенні, без калібрування показує 40 л, а якщопідключити через резистор
Описувати процес, з калібрування не буду автор все виклав насайті.
Корпус для приладу я не виготовляв Проект БК на Ардуїно я незакинув, потихеньку рухаюся вперед Написав повну прошивку дляпершого блоку і працюю над другим А цей покажчик "зростом" всього0, 28 дюйма вміститься разом з БК приладової панелі однимблоком.

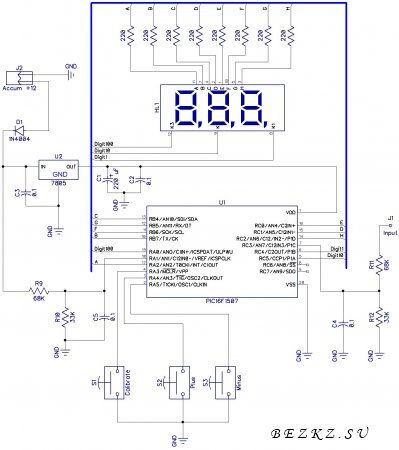

Дякую автору за розробку потрібного приладу. Авторський без змін.На сайті у вільному доступі схема, варіанти компоновок та різнітипи прошивок.
