Бакометр для ГБО (частина 1)

Після купівлі машини через пару місяців було встановлено гбо.
У результаті вже більше року вважаю витрату по одометру, як ібільшість автовласників із ГБО.
> Начитав в інет пару цікавих варіантів, зупинився нацьому:www.semerkainfo.ru/conten…ya_gaza_v_balone_vaz_2107

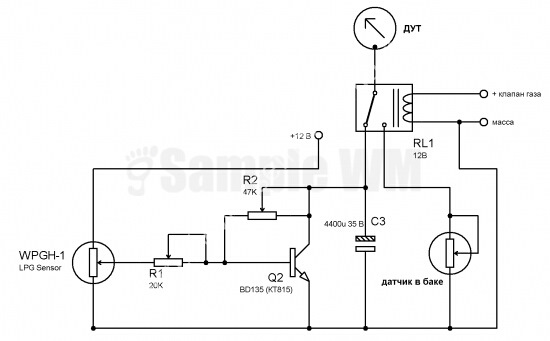

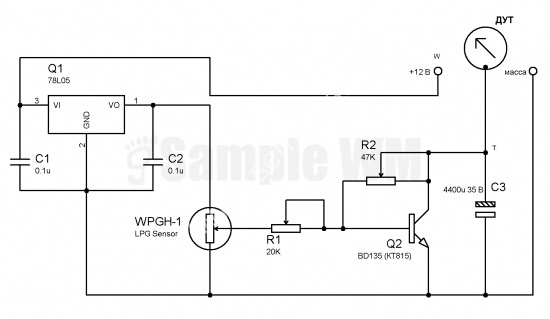

Беру за основу цю схему
Схема частина 1
Схема частина 2
Схема частина 3
Принцип роботи:
Наш вимірник працює за принципом вимірювання струму, тобто по сутіце амперметр.В бензобаку плаває поплавець — реостат якого взалежності від рівня горючки різний опір.У моєму випадку на балоніГБО стоїть датчик 3-х провідний, у якого два дроти це харчування (або 5В/або 12В — ще не дивився), а третій провід — це вихіднийсигнал. -хпровідних датчиків вихідний сигнал це напруга, яказмінюється від мінімуму до напруги живлення в залежності відзаповненості балона.
Що робить вище намальована схема? коли провід від бензобака йде навимірювач. Таким чином, ми бачимо — скільки бензину в баку. Коливключимо газ, тобто. Коли відкриється клапан газу, то цим желанцюжком запитується схема вимірювання залишку газу, відключаєтьсяпровід від вимірювача перемикається з виходу бензинового датчика навихід газового датчика (тобто на вихід цієї схеми)
Стрілка вимірювача відхиляється тим більше, ніж більший струм, йдепо вимірювальному ланцюжку. У схемі стоїть транзистор, до якогопідходить вихід від датчика газу. Чим більше напруга в цій точціпідходить від датчика, тим більший струм пропускає транзистор увимірювач.
Два потенціометри потрібні, щоб виконати початковунастройку:відбити мінімум і максимум.
Електроліт потрібен, щоб прибрати тремтіння стрілки, по суті - цесповільнювач. Враховуючи, що в тороїдальному балоні при тому самомукількості газу залежно від ухилу рівень палива може змінюватисязначно, то наявність сповільнювача сіпання стрілки — простообов'язковий момент.
Далі аналізуючи схему зробив наступні рішення:
1. Так як я ще не знаю напруги живлення датчика, то поставлюджампер для клацання входу і виходу стабілізатора 5 В:джамперстоїть-датчик живиться від 12 В, джампер не коштує - від 5В
2. Крапка живлення схеми вважаю, обрана неправильно, т.К. Якщо запосиланням, лампочка індикації порожнього бака включена послідовнозі схемою вимірювання газу. І тому вона або не буде взагаліпрацювати, якщо бензину в баку немає, або лампа горітиме завжди, коли включено ГБО ... Для себе вирішив запитати схему від клапанагазу.Тобто я вмикаю газ — живлення приходить на клапан далі на реле (перемикається вимірювач на замір газу) та запитується схемавимірювання газу. У всіх інших випадках схема знеструмлена. Впринципі, це навіть безпечніше))) немає зайвих проводів піднапругою біля балона і добре.

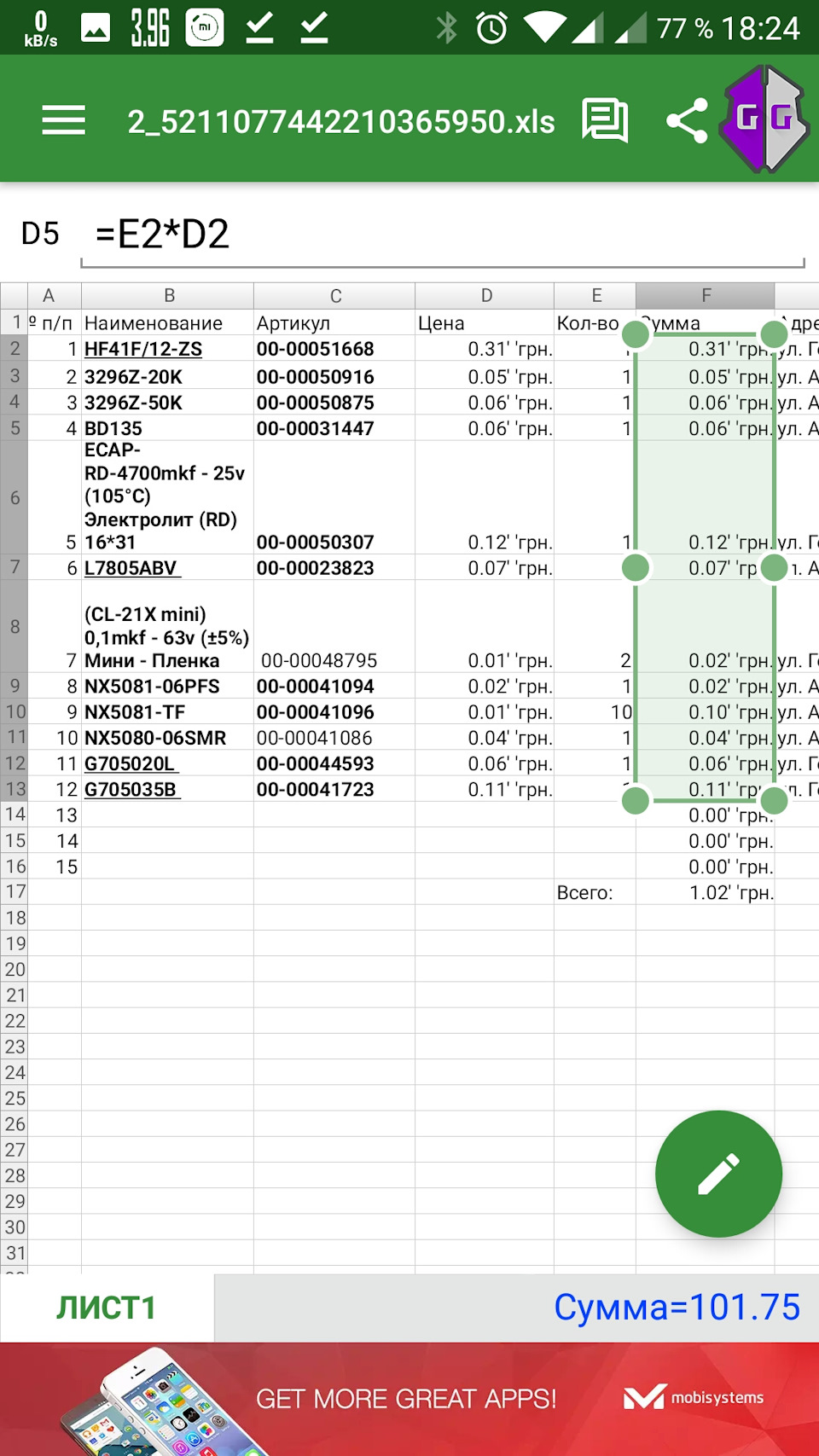

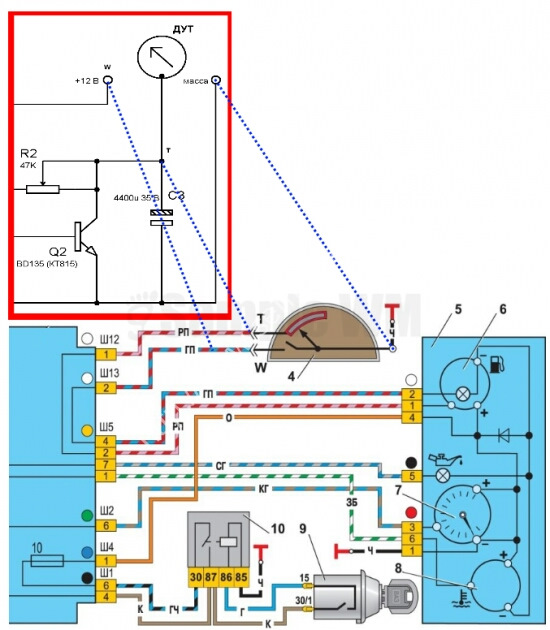

3. На рис3. Намальовані точки підключення схеми. Братиму тількисигнальний провід. Т.К. Харчування вже беру від клапана, а маситаким чином вистачає навколо)) Відкриваємо сайт космодрому іперебираємо радіодеталі і всяку всячину для паяння готового виробу.Зрештою вийшов список ~100 грн., хіба що pls-ку і джампер невписав. Плату планую лакувати ізолити віксинтом, теж не включав досписку — зроблю на роботі
На телефоні якийсь капелюх із цінами, у правому нижньому кутку пишеправильну суму. Файл на комп'ютері робив. Зараз з телефонувикладаю
Ну що, далі sprint layaout в руки і вперед малювати плату
Фоток немає …якщо комусь потрібно, то пишіть на пошту скіну тасписок радіодеталей у екселе з посиланнями на сайті в магазині, іпечатку.
Потому улюблений лазерно-прасковий метод.

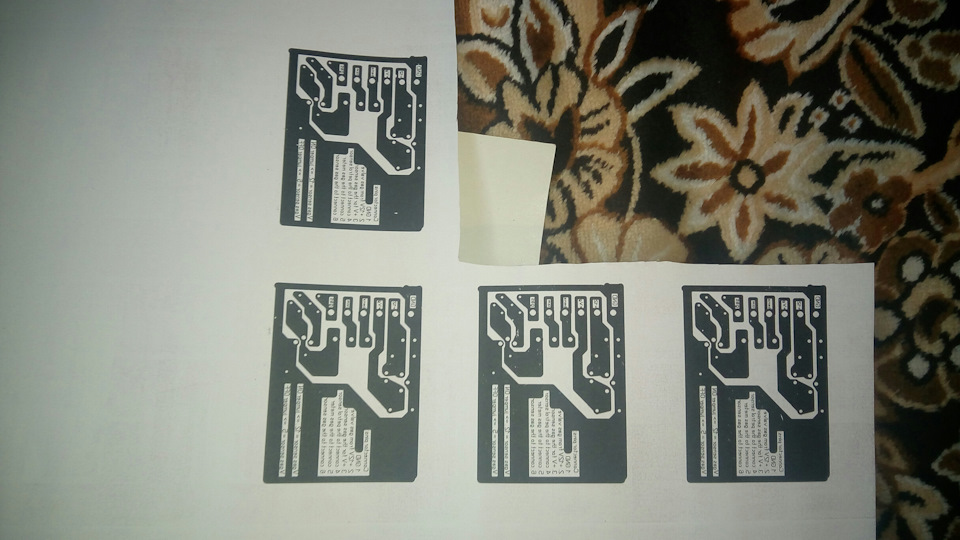

Друкуємо на глянцевому папері і вирізаємо парочку штук ... Таробитиму відразу дві штуки ... Про всяк випадок — може батькові вланоса приторочу потім)) Випилюємо шматок оліту із заначок іприклеюємо нашу картинку на скотч до оліту Прасуємо Потрохувіддираємо папір, після остигання заготовки, дивимося щоб всеперевелося на мідь. Якщо ні, то праска — назад у розетку Отримуємощось таке, після змивки паперу у воді ... Як перекладки в дитинствіпідправляємо косяки лаком для нігтів ... Дружини, дівчата, мами ...просто хорошої подруги ... Ну фотку протикав зробити
Кидаємо в тазик з хорним залізом на півгодини
Травитися
Колір хлорного після травлення двох плат ... Як Азовське море всерпні))) однозначно в брухт
Ось що на виході ... Гарно, але рано радіти — на плату потрібенбільше… інакше буде те, що на слід. Фото
Літери поотваливались…вслід за паяльником
Лудимо і відмиваємо від каніфолі
Плати на виході
Свердлити буду в наступній серії))
У наступному пості буде свердлівка, паяння може і перевіркапрацездатності схеми на столі… Подивимось))
Усім удачі!
